人教版高三物理二轮复习微专题《带电粒子在磁场运动的动态圆问题》课件

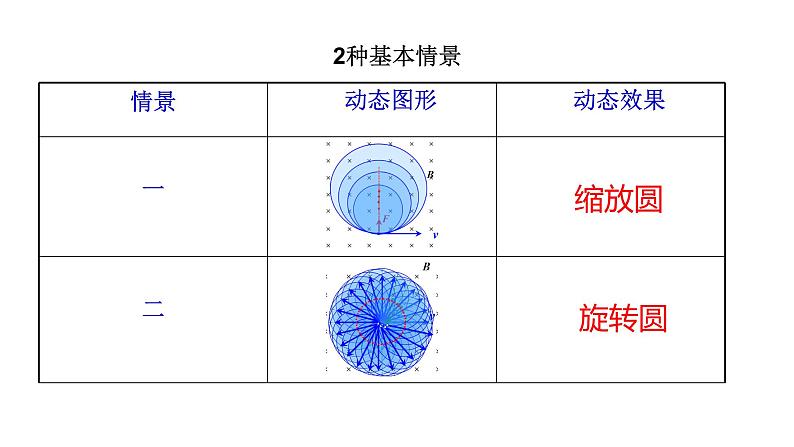

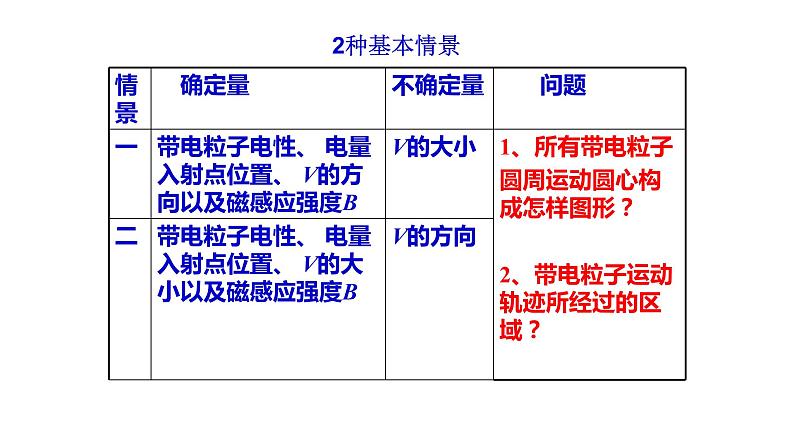

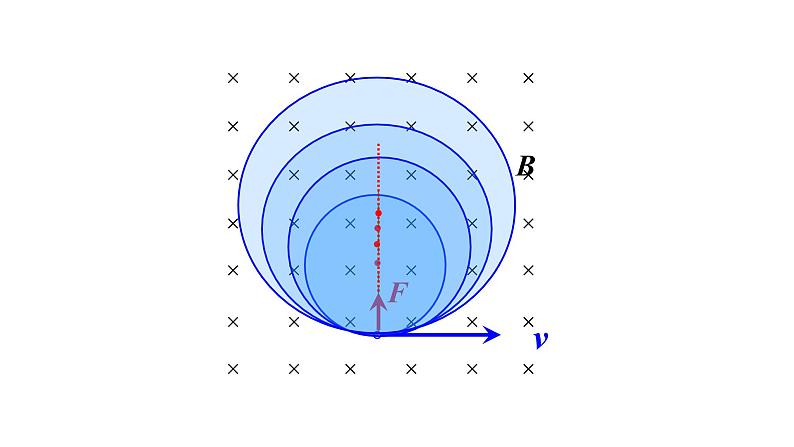

这是一份人教版高三物理二轮复习微专题《带电粒子在磁场运动的动态圆问题》课件，共10页。PPT课件主要包含了缩放圆，旋转圆，R+Rd，题型一缩放圆，题型二旋转圆等内容，欢迎下载使用。

【 例1】如图，在POQ区域内分布有磁感应强度为B的匀强磁场，磁场方向垂直于纸面向里，有一束正离子流(不计重力)，沿纸面垂直于磁场边界OQ方向从A点垂直边界射入磁场，已知OA=d，∠POQ=45º，离子的质量为m、带电荷量为q、要使离子不从OP边射出，离子进入磁场的速度最大不能超过多少？
QN = d，故MN=( -1)d
【练习1】：如图，A、B为水平放置的足够长的平行板，板间距离为 d =1.0×10－2m，A板上有一电子源P，Q点在P点正上方B板上，在纸面内从P点向Q点发射速度在0～3.2×107m/s范围内的电子。若垂直纸面内加一匀强磁场，磁感应强度B=9.1×10－3T，已知电子质量 m=9.1×10－31kg ，电子电量 q=1.6×10－19C ，不计电子重力和电子间的相互作用力，且电子打到板上均被吸收，并转移到大地，求电子击在A、B两板上的范围。
电子打在A板上的范围是PH段。
电子打在B板上的范围是MN段。
因 qvB=mv2/rm
【例2】如图，磁感应强度为B的匀强磁场垂直于 纸面向里，PQ为该磁场的右边界线，磁场中有一点O到PQ的距离为r。现从点O以同一速率将相同的带负电粒子向纸面内各个不同的方向射出，它们均做半径为r的匀速圆周运动，求带电粒子打在边界PQ上的范围。

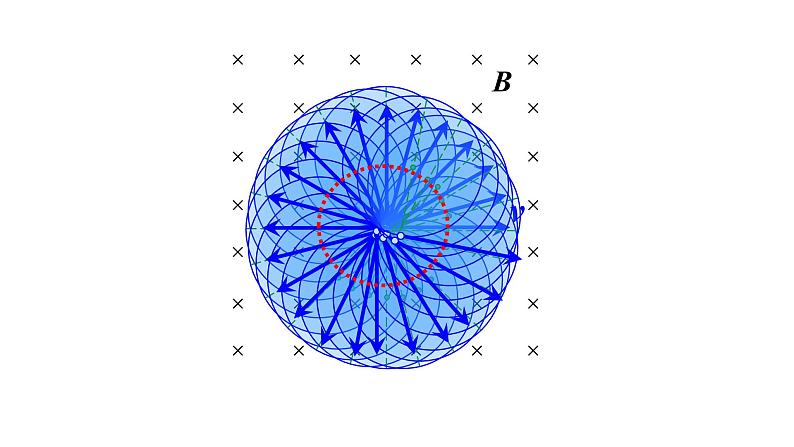

从O点向各个方向发射的粒子在磁场中做匀速圆周运动的半径r相同，O为这些轨迹圆周的公共点。
