2021年春人教版物理中考专题训练 电学基础知识（word含答案）

这是一份2021年春人教版物理中考专题训练 电学基础知识（word含答案），共8页。试卷主要包含了填空题，选择题，作图题，实验探究题等内容，欢迎下载使用。

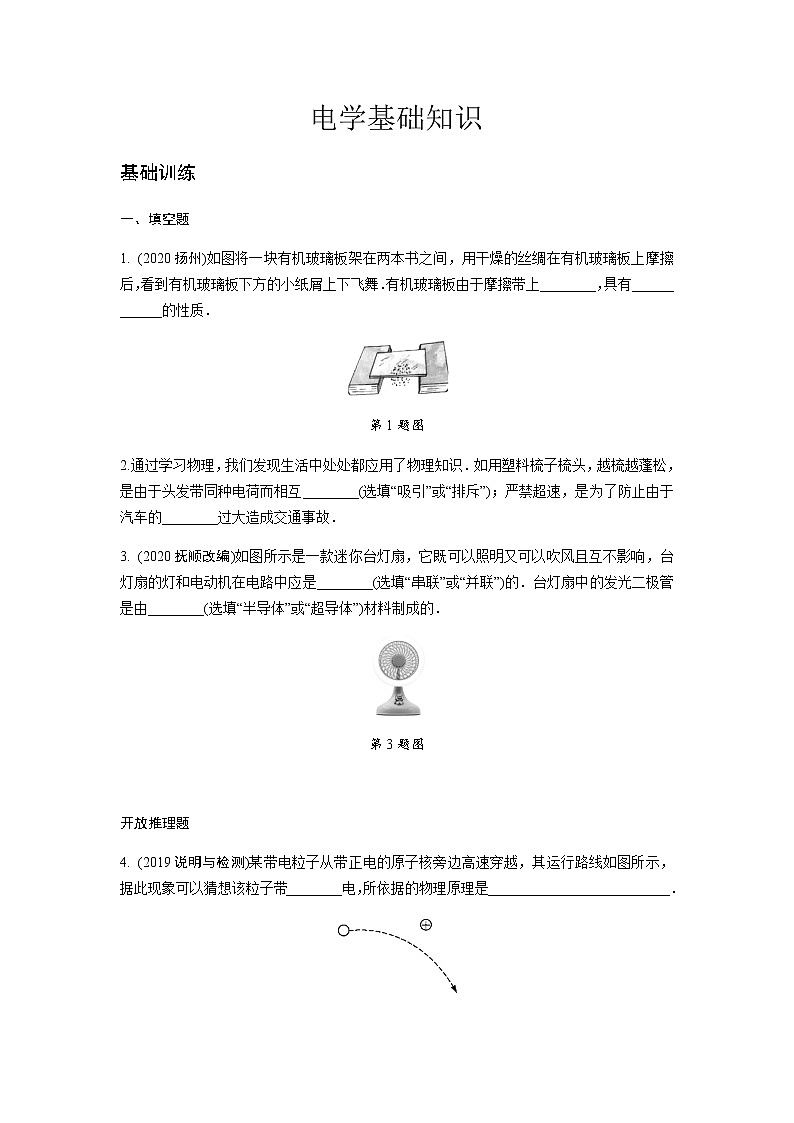

一、填空题
1. (2020扬州)如图将一块有机玻璃板架在两本书之间，用干燥的丝绸在有机玻璃板上摩擦后，看到有机玻璃板下方的小纸屑上下飞舞．有机玻璃板由于摩擦带上________，具有____________的性质．
第1题图
2.通过学习物理，我们发现生活中处处都应用了物理知识．如用塑料梳子梳头，越梳越蓬松，是由于头发带同种电荷而相互________(选填“吸引”或“排斥”)；严禁超速，是为了防止由于汽车的________过大造成交通事故．
3. (2020抚顺改编)如图所示是一款迷你台灯扇，它既可以照明又可以吹风且互不影响，台灯扇的灯和电动机在电路中应是________(选填“串联”或“并联”)的．台灯扇中的发光二极管是由________(选填“半导体”或“超导体”)材料制成的．
第3题图
开放推理题
4. (2019说明与检测)某带电粒子从带正电的原子核旁边高速穿越，其运行路线如图所示，据此现象可以猜想该粒子带________电，所依据的物理原理是__________________________．
第4题图

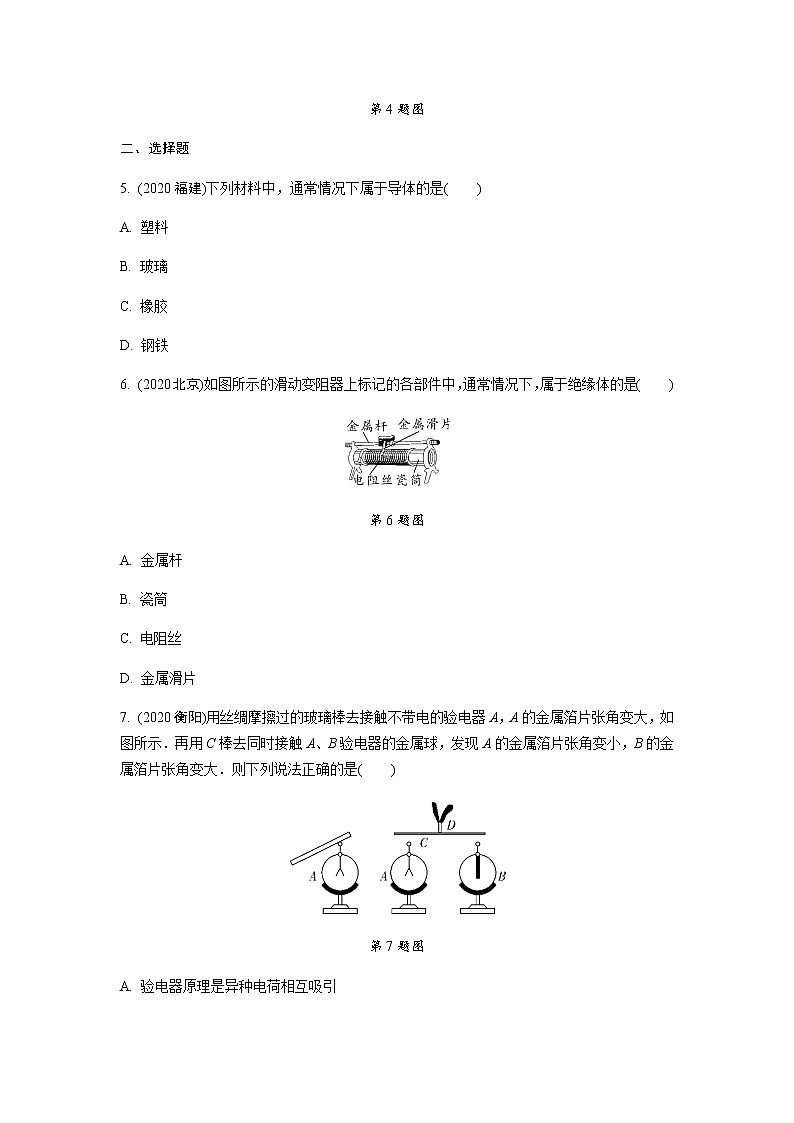

二、选择题
5. (2020福建)下列材料中，通常情况下属于导体的是( )
A. 塑料
B. 玻璃
C. 橡胶
D. 钢铁
6. (2020北京)如图所示的滑动变阻器上标记的各部件中，通常情况下，属于绝缘体的是( )
第6题图
A. 金属杆
B. 瓷筒
C. 电阻丝
D. 金属滑片
7. (2020衡阳)用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示．再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大．则下列说法正确的是( )
第7题图
A. 验电器原理是异种电荷相互吸引
B. C棒与其手柄D均为导体
C. 当C棒接触两验电器的金属球时，产生的电流方向为A到B
D. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒

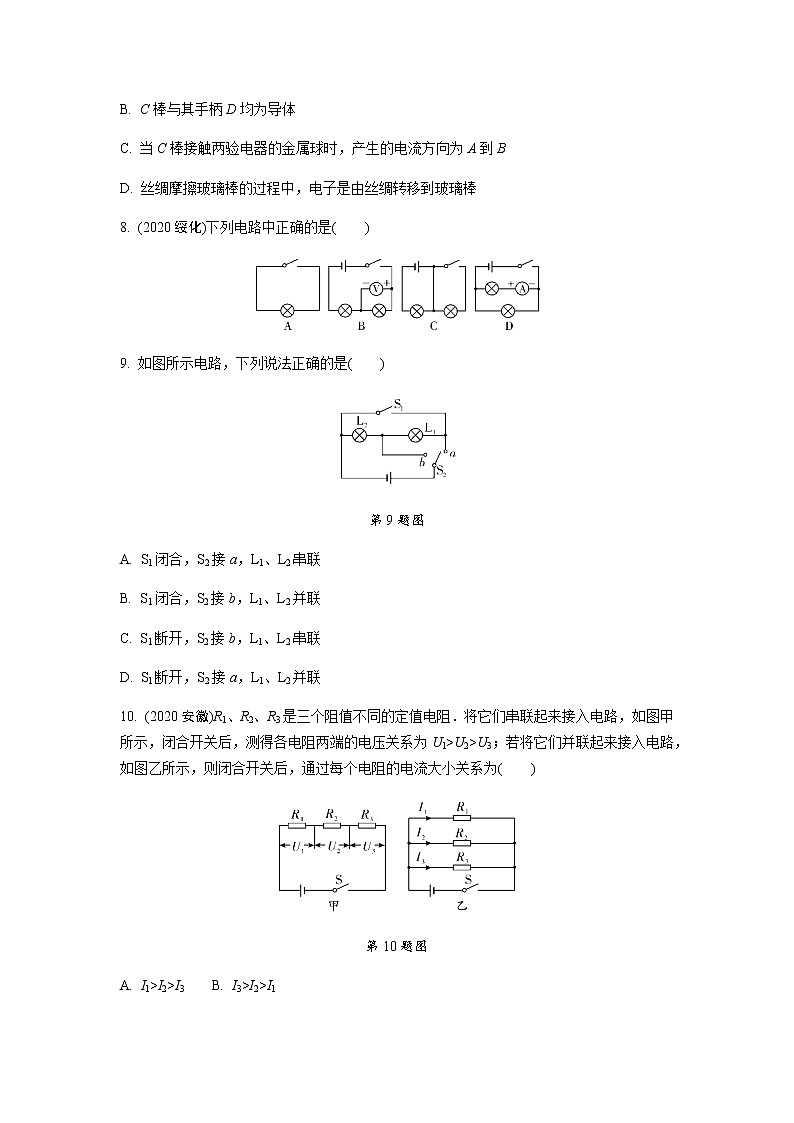

8. (2020绥化)下列电路中正确的是( )
9. 如图所示电路，下列说法正确的是( )
第9题图
A. S1闭合，S2接a，L1、L2串联
B. S1闭合，S2接b，L1、L2并联
C. S1断开，S2接b，L1、L2串联
D. S1断开，S2接a，L1、L2并联
10. (2020安徽)R1、R2、R3是三个阻值不同的定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为( )
第10题图
A. I1>I2>I3 B. I3>I2>I1
C. I1＝I2＝I3 D. I2>I1>I3
11. (2020长沙)小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开．下列电路图符合上述要求的是( )
12. 小明用如图所示的器材探究“影响电阻大小的因素”．a、b是长度都为1 m的镍铬合金丝，a的横截面积小于b的横截面积．关于此实验，下列说法正确的是( )
第12题图
A. 如果把镍铬合金丝换成导电能力非常好的铜丝或银丝进行实验，实验效果会更好
B. 利用此装置只能探究导体电阻大小和横截面积的关系
C. 本实验用灯泡的亮暗反映接入电阻大小，说明灯泡的亮暗会影响接入电阻的大小
D. 为了准确比较两条合金丝的电阻，可在电路中串联一个电流表
三、作图题
13. 如图所示，请根据实物图，在方框中画出与之对应的电路图．
第13题图
14. (2020本溪改编)小霞利用如图甲所示的电路图探究电流与电压的关系，请用笔画线代替导线将图乙的实物电路连接完整，要求滑片向右移动时电流表示数变小．
第14题图
15. (2020郑州一模)如图所示的电路中，有几根导线尚未连接，请用笔画线代替导线按要求补上．补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P两灯均变暗．
第15题图
16. 高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．请设计电路将电路图连接完整．
第16题图
四、实验探究题
17. (2020郑州一模)小西和小林用如图甲所示的电路图探究串联电路的电压关系，用三节干电池串联做电源．
第17题图
(1)小西用电压表测量L1两端的电压时，电压表指针偏转角度过小，如图乙所示，接着她应该_____________________________________________________________________________
________________________________________________________________________.
(2)他们正确连接电路后，得出了上表所示的一组数据，分析实验数据得出两个实验结论：
①串联电路两端的电压________各用电器两端电压之和；
②串联电路中，各用电器两端电压相等．
(3)小西和小林互相交流后认为结论②是片面的．为了得出串联电路电压关系的普遍规律他们还应当：________________________________________________________________________.
(4)在实验中他们还发现：电源两端电压总大于各用电器两端电压之和，询问老师后知道是导线分压造成的．小林想更明显地观察到导线分压的现象，他应选择更________(选填“粗”或“细”)的导线进行实验．
1. 电荷 吸引轻小物体
2. 排斥 动能
3. 并联 半导体
4. 正 同种电荷相互排斥
5. D
6. B
7. C
8. B
9. B
10. B
11. B
12. D
13. 如答图所示
第13题答图
14. 如答图所示

第14题答图
15. 如答图所示
第15题答图
16. 如答图所示
第16题答图
17. (1)断开开关，电压表换用0～3 V的量程重新进行实验 (2)等于 (3)换用不同规格的小灯泡多次实验 (4)细
UAB/V
UBC/V
UAC/V
2.1
2.1
4.2
