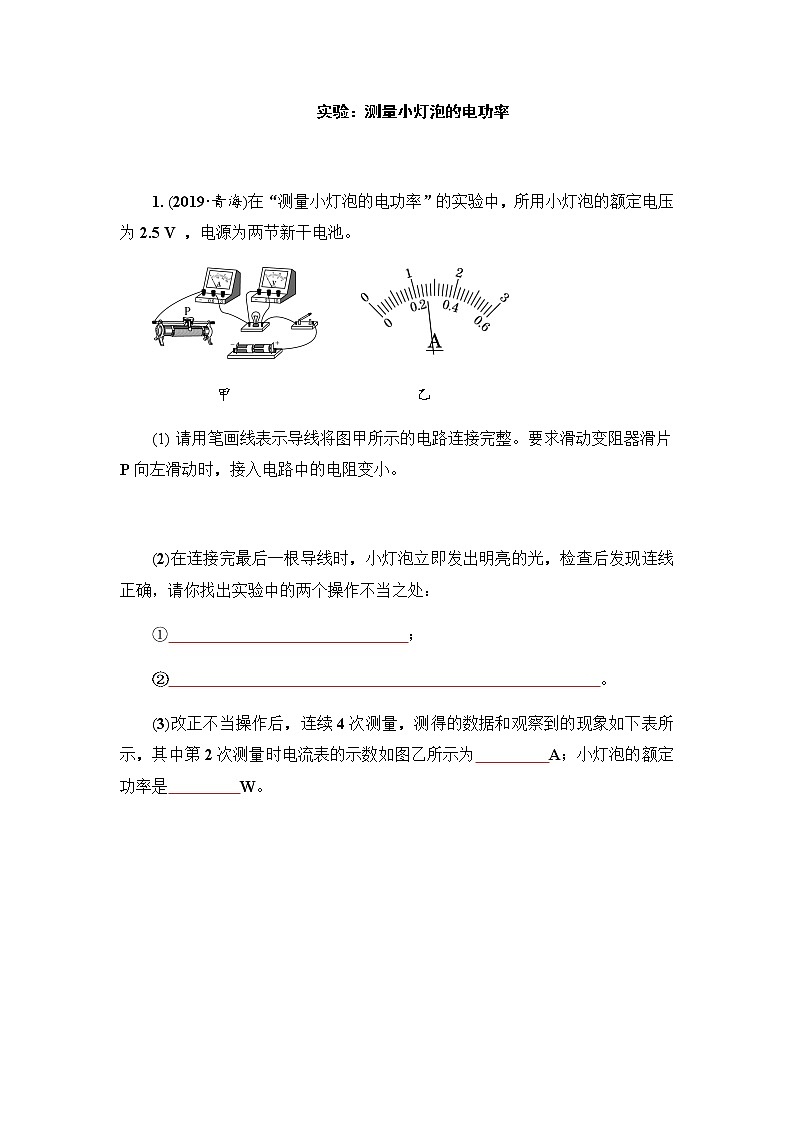

实验：测量小灯泡的电功率

1. (2019·青海)在“测量小灯泡的电功率”的实验中，所用小灯泡的额定电压为2.5 V ，电源为两节新干电池。

甲                       乙

(1)   请用笔画线表示导线将图甲所示的电路连接完整。要求滑动变阻器滑片P向左滑动时，接入电路中的电阻变小。

(2)在连接完最后一根导线时，小灯泡立即发出明亮的光，检查后发现连线正确，请你找出实验中的两个操作不当之处：

①                              ；

②                                                      。

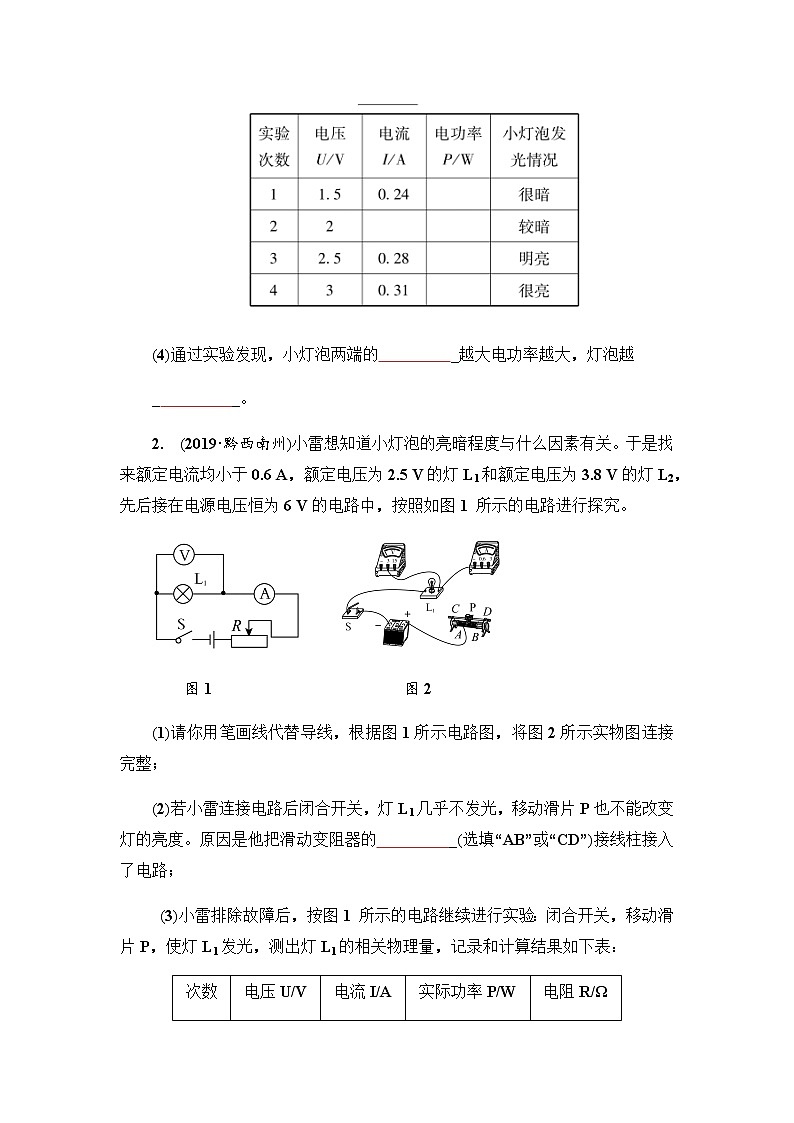

(3)改正不当操作后，连续4次测量，测得的数据和观察到的现象如下表所示，其中第2次测量时电流表的示数如图乙所示为         A；小灯泡的额定功率是         W。

(4)通过实验发现，小灯泡两端的         _越大电功率越大，灯泡越

_         _。

2.  (2019·黔西南州)小雷想知道小灯泡的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压为2.5 V的灯L1和额定电压为3.8 V的灯L2，先后接在电源电压恒为6 V的电路中，按照如图1 所示的电路进行探究。

图1                        图2

(1)请你用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整；

(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的         _(选填“AB”或“CD”)接线柱接入了电路；

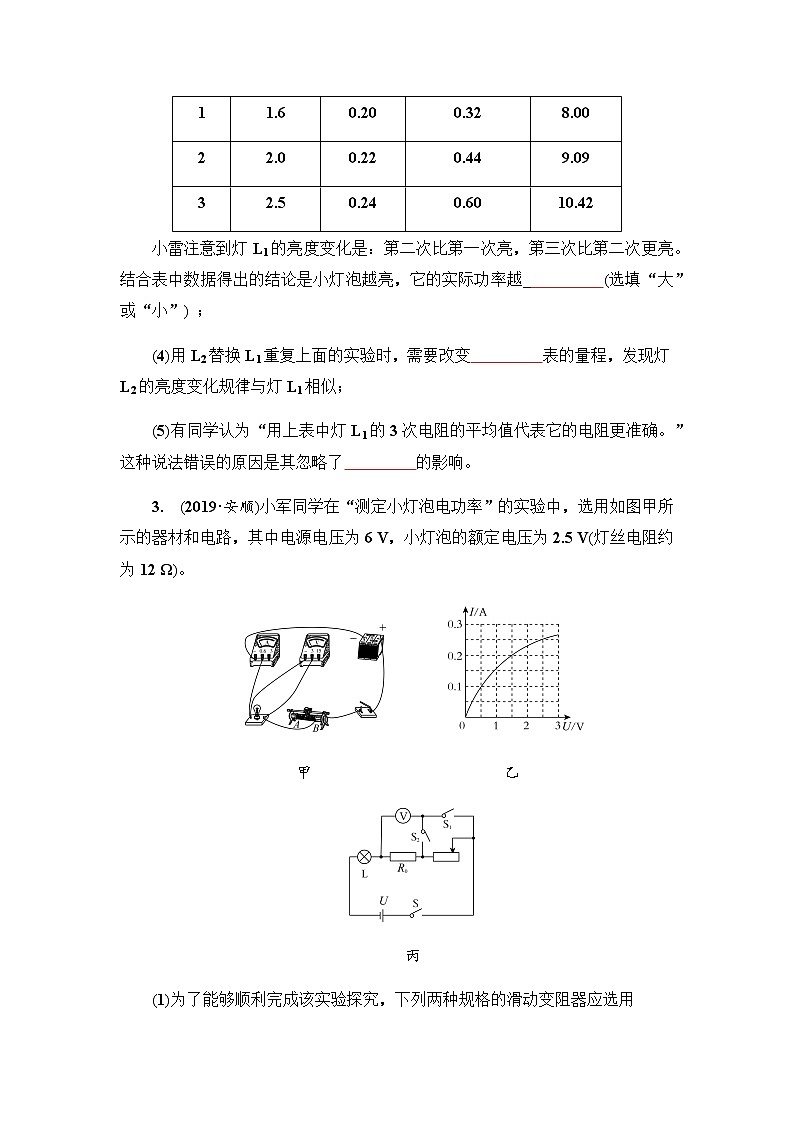

 (3)小雷排除故障后，按图1 所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：

小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越_         (选填“大”或“小”) ；

(4)用L2替换L1重复上面的实验时，需要改变         表的量程，发现灯L2的亮度变化规律与灯L1相似；

(5)有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是其忽略了         的影响。

3.  (2019·安顺)小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6 V，小灯泡的额定电压为2.5 V(灯丝电阻约为12 Ω)。

　　　　　        甲　　　　　　　　　　　　乙

丙

(1)为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用

          (选填“A”或“B”)。

A．“10 Ω 　0.5 A”的滑动变阻器

B．“50 Ω 　0.5 A”的滑动变阻器

(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_         _。

(3)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象(如图乙所示)。分析图象可知：小灯泡的额定功率为         W。

(4)完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：

①_                           _(填写S、S1、S2的通断情况)，调节滑动变阻器的滑片使电压表示数为                  _；

②_                           _(填写S、S1、S2的通断情况)，保持滑动变阻器的滑片不动，读出电压表示数为U1；

③灯泡额定功率的表达式为P额＝         。

4. (2019·河南)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8 V，滑动变阻器规格为“20 Ω　2 A”，小灯泡的额定电压U额＝2.5 V，额定功率小于1.2 W，两个阻值分别为10 Ω、20 Ω的定值电阻R0可供选择。

(1)为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。

甲                            乙

(2)正确连接电路后，进行实验，记录的数据如下表所示。当电压表示数为2.5 V时，电流表示数如图丙所示，小灯泡的额定功率为         W。

丙

(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而_         。根据数据还可判断出，小聪在实验中选用的是R0＝_          Ω的定值电阻。

(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0～15 V”，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为_                  ；

②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；

③小灯泡的额定功率：P额＝         。(用U额、U0、R0表示)

若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值_         (选填“偏大”或“偏小”)。

实验：测量小灯泡的电功率

1. (2019·青海)在“测量小灯泡的电功率”的实验中，所用小灯泡的额定电压为2.5 V ，电源为两节新干电池。

甲                       乙

(2)   请用笔画线表示导线将图甲所示的电路连接完整。要求滑动变阻器滑片P向左滑动时，接入电路中的电阻变小。

(2)在连接完最后一根导线时，小灯泡立即发出明亮的光，检查后发现连线正确，请你找出实验中的两个操作不当之处：

①连接电路时，开关没有断开；

②_连接电路时滑动变阻器的滑片没有移到阻值最大位置处。

(3)改正不当操作后，连续4次测量，测得的数据和观察到的现象如下表所示，其中第2次测量时电流表的示数如图乙所示为__0.26____A；小灯泡的额定功率是__0.7____W。

(4)通过实验发现，小灯泡两端的__电压____越大电功率越大，灯泡越__亮_。

2.  (2019·黔西南州)小雷想知道小灯泡的亮暗程度与什么因素有关。于是找来额定电流均小于0.6 A，额定电压为2.5 V的灯L1和额定电压为3.8 V的灯L2，先后接在电源电压恒为6 V的电路中，按照如图1 所示的电路进行探究。

图1                        图2

(1)请你用笔画线代替导线，根据图1所示电路图，将图2所示实物图连接完整；

(2)若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的__AB____(选填“AB”或“CD”)接线柱接入了电路；

 (3)小雷排除故障后，按图1 所示的电路继续进行实验：闭合开关，移动滑片P，使灯L1发光，测出灯L1的相关物理量，记录和计算结果如下表：

小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是小灯泡越亮，它的实际功率越__大____(选填“大”或“小”) ；

(4)用L2替换L1重复上面的实验时，需要改变__电压__表的量程，发现灯L2的亮度变化规律与灯L1相似；

(5)有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。”这种说法错误的原因是其忽略了__温度____的影响。

3.  (2019·安顺)小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6 V，小灯泡的额定电压为2.5 V(灯丝电阻约为12 Ω)。

　　　　　        甲　　　　　　　　　　　　乙

丙

(1)为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用__B____(选填“A”或“B”)。

A．“10 Ω 　0.5 A”的滑动变阻器

B．“50 Ω 　0.5 A”的滑动变阻器

(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是__小灯泡断路__。

(3)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象(如图乙所示)。分析图象可知：小灯泡的额定功率为__0.625__W。

(4)完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：

①__闭合S，S1，断开S2__(填写S、S1、S2的通断情况)，调节滑动变阻器的滑片使电压表示数为___U－U额_____；

②__闭合S，S2，断开S1__(填写S、S1、S2的通断情况)，保持滑动变阻器的滑片不动，读出电压表示数为U1；

③灯泡额定功率的表达式为P额＝__U额__。

4. (2019·河南)在“探究小灯泡在不同电压下工作时的电功率是否相同”的实验中，实验室提供了如下器材：电源电压U恒为8 V，滑动变阻器规格为“20 Ω　2 A”，小灯泡的额定电压U额＝2.5 V，额定功率小于1.2 W，两个阻值分别为10 Ω、20 Ω的定值电阻R0可供选择。

(1)为使小灯泡两端电压有一较大的调节范围，小聪设计了如图甲所示的电路，请用笔画线代替导线，完成图乙中实物电路的连接。

甲                            乙

(2)正确连接电路后，进行实验，记录的数据如下表所示。当电压表示数为2.5 V时，电流表示数如图丙所示，小灯泡的额定功率为__1.05__W。

丙

(3)分析表中数据可得出结论：小灯泡工作时，消耗的电功率随电压的增大而__增大____。根据数据还可判断出，小聪在实验中选用的是R0＝__10____ Ω的定值电阻。

(4)完成实验后，爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法，设计了如图所示的电路，所用电压表量程为“0～15 V”，请将以下实验步骤补充完整。

①检查电路无误后，闭合开关S，将开关S1拨至“1”，调节滑动变阻器滑片直至电压表示数为__5.5__V或U－U额__；

②滑片不动，再将开关S1拨至“2”，读出电压表示数为U0；

③小灯泡的额定功率：P额＝________。(用U额、U0、R0表示)

若步骤②中，在将开关S1拨至“2”时，不小心将滑片向右移动了少许，其他操作正确，则测出的小灯泡额定功率比真实值__偏小__(选填“偏大”或“偏小”)。
