初中物理教科版八年级上册第四章 在光的世界里综合与测试习题课件ppt

这是一份初中物理教科版八年级上册第四章 在光的世界里综合与测试习题课件ppt，共18页。PPT课件主要包含了见习题，答案呈现，解如图所示等内容，欢迎下载使用。

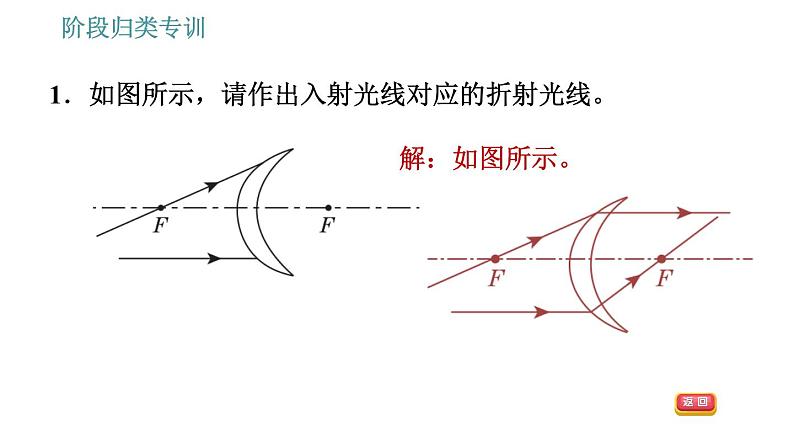

1．如图所示，请作出入射光线对应的折射光线。

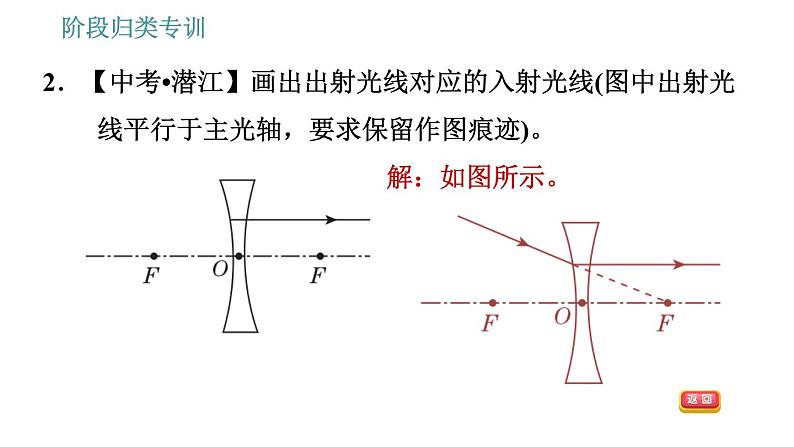

2．【中考•潜江】画出出射光线对应的入射光线(图中出射光线平行于主光轴，要求保留作图痕迹)。

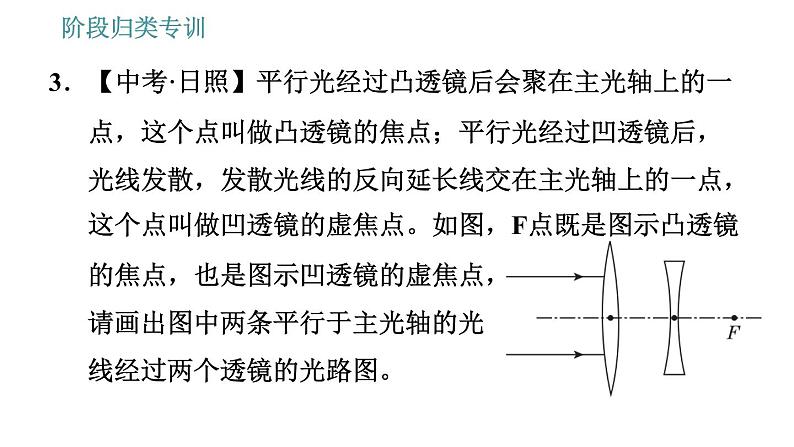

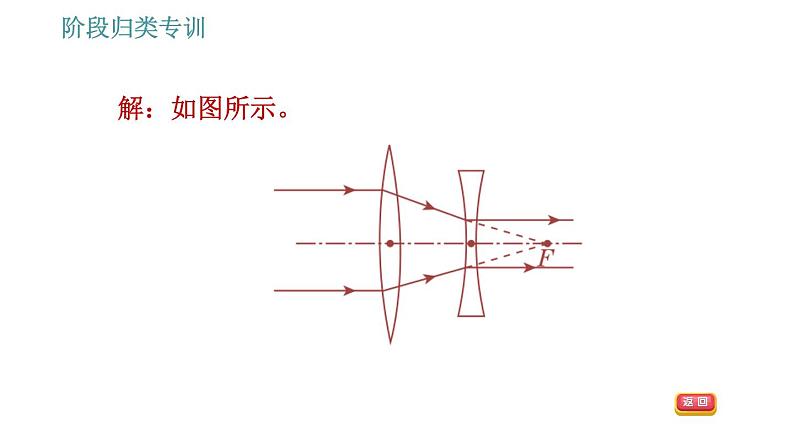

3．【中考·日照】平行光经过凸透镜后会聚在主光轴上的一点，这个点叫做凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫做凹透镜的虚焦点。如图，F点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

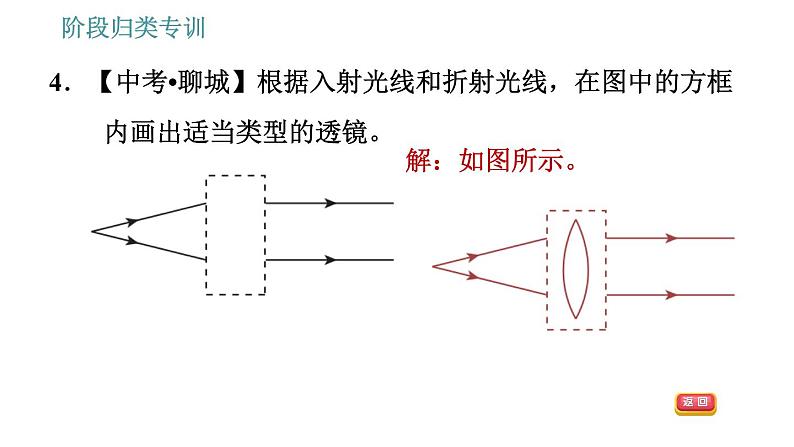

4．【中考•聊城】根据入射光线和折射光线，在图中的方框内画出适当类型的透镜。

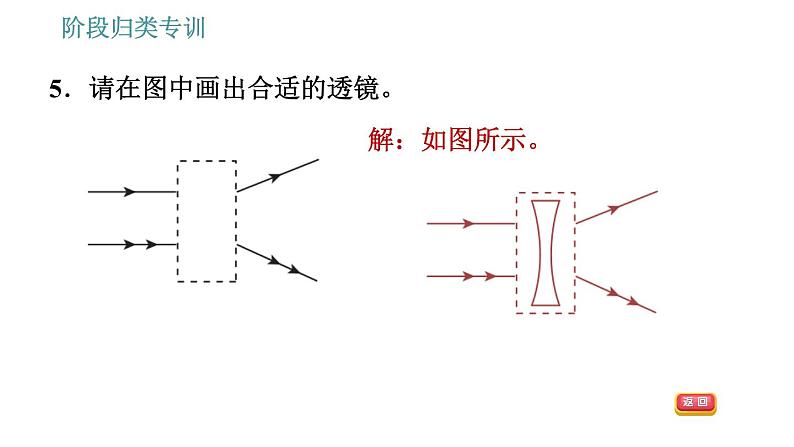

5．请在图中画出合适的透镜。
6．【中考·阜新】图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。
7．如图所示，是凸透镜成像的一种情况，其中AB是物体，A′B′是物体AB的像，试在图中适当的位置画上凸透镜，并大致表示出其焦点的位置。
8．【中考·孝感】如图所示，凸透镜斜放，其主光轴与水平成45°角，F是焦点。一条入射光线，经过凸透镜折射后，入射到水平放置的平面镜上被反射，已知折射光线BO与水平成45°角，请完成光路图，画出入射到凸透镜的入射光线和经平面镜反射的反射光线。
9．【中考•通辽】如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：(1)射向凹透镜的入射光线；(2)经平面镜的反射光线。
10．【中考·抚顺】如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：(1)S点发出的入射光线。(2)经平面镜的反射光线。(3)凸透镜左侧焦点F的位置。
