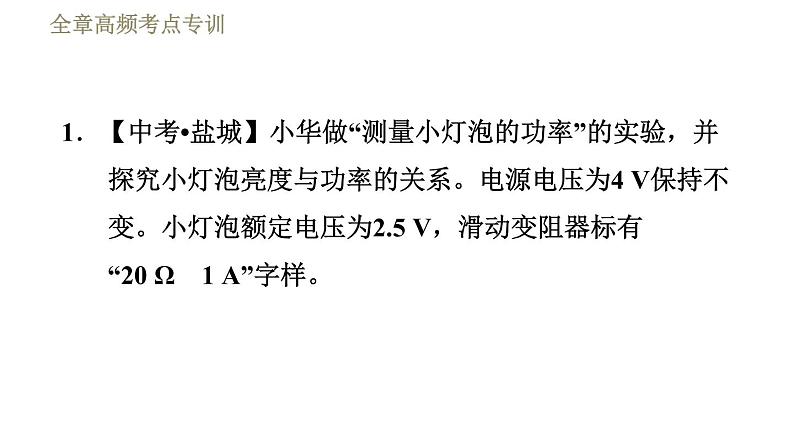

1．【中考•盐城】小华做“测量小灯泡的功率”的实验，并探究小灯泡亮度与功率的关系。电源电压为4 V保持不变。小灯泡额定电压为2.5 V，滑动变阻器标有“20 Ω　1 A”字样。

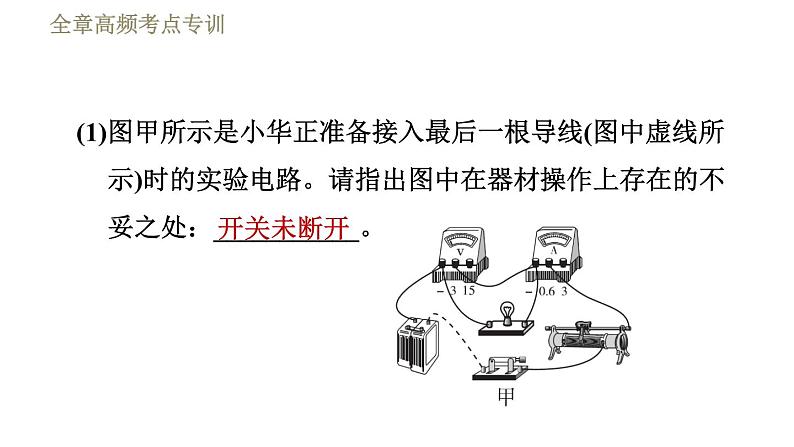

(1)图甲所示是小华正准备接入最后一根导线(图中虚线所示)时的实验电路。请指出图中在器材操作上存在的不妥之处：___________。

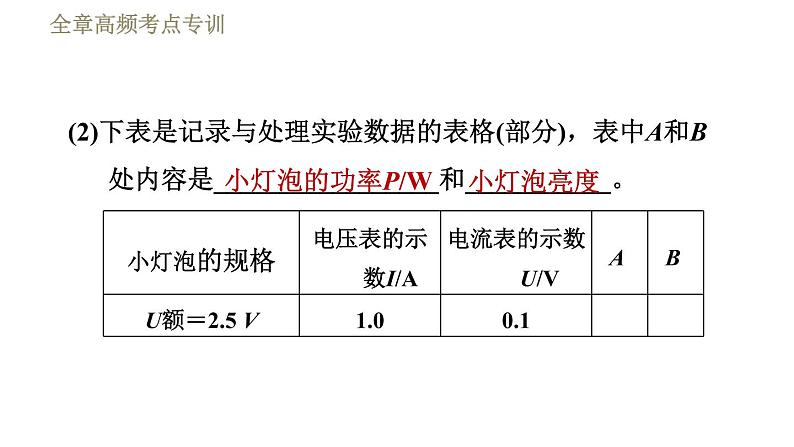

(2)下表是记录与处理实验数据的表格(部分)，表中A和B处内容是_________________和___________。

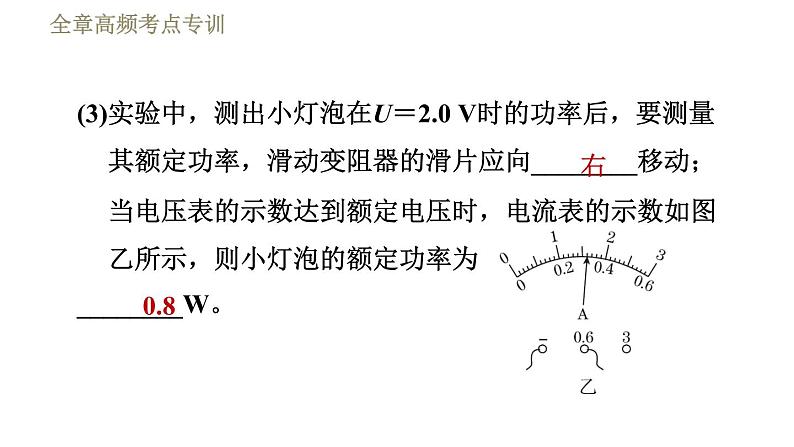

(3)实验中，测出小灯泡在U＝2.0 V时的功率后，要测量其额定功率，滑动变阻器的滑片应向________移动；当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为________W。
(4)小明认为(2)中表格内数据不是真实的。你________(填“同意”或“不同意”)小明的观点，写出你判断的依据。答：_______________________________________________________________________________________________________________。
此时滑动变阻器两端的电压为3 V，电流为0.1 A，
所以可算得滑动变阻器接入电路的阻值为30 Ω，超过

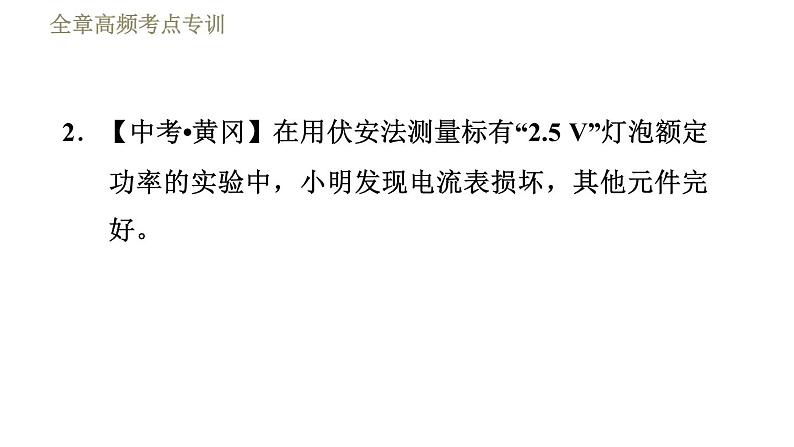

2．【中考•黄冈】在用伏安法测量标有“2.5 V”灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好。
(1)小明用已有的器材、5 Ω电阻R0和另一块电压表，设计了如图所示电路图。其中虚线框内的元件组合体相当于______________。
(2)小明进行了如下实验，请补充完整。①连接好电路，将滑动变阻器连入电路的阻值调到________。②合上开关，移动滑片，使灯泡两端电压为_____V。③再读出R0两端的电压为1.5 V。
(3)若实验操作正确，则灯泡的额定功率为________W。
3．【中考•荆州】小芳到实验室做“测量小灯泡额定功率”的实验时，老师只给她提供了如下器材：标有“3.8 V”的小灯泡、电源、滑动变阻器、开关、两个电压表V1和V2(没有电流表)、阻值为10 Ω的定值电阻R0、导线若干。她根据所给定的器材经过认真思考后设计了正确的实验电路，如图甲是该电路的不完整电路图。
(1)请你将图甲中电路图补充完整。
【点拨】由题知，实验中有两个电压表，没有电流表，则应利用另一只电压表和定值电阻间接测得电流，故要把另一只电压表并联在R0的两端。
(2)闭合开关后，为了测量小灯泡的额定功率，应调节滑动变阻器使电压表V1的示数为________V，此时电压表V2的示数如图乙所示，则小灯泡的额定功率为________W。
(3)她还进一步设计出了如图丙所示电路图测量小灯泡额定功率，调节滑动变阻器，使电流表A2的示数为________A时，再读出电流表A1的示数，即可计算小灯泡的额定功率。
(4)小明说，利用图丙，把R0更换成未知电阻Rx，把小灯泡的额定电流和额定功率当作已知条件(灯丝电阻随温度而变化)，可以测出未知电阻Rx的阻值。方法为调节滑动变阻器，使电流表A1的示数为________A时，读出电流表A2的示数，即可计算Rx的阻值。
