1．【中考•乐山】在测量正常工作电压为3.8 V的小灯泡电阻的实验中，电源电压恒为6 V。

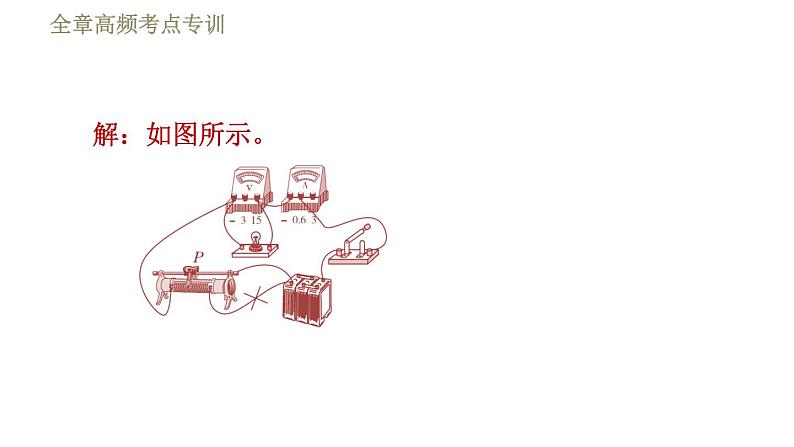

(1)小明连接如图甲所示的电路，准备闭合开关时，发现有接线错误。请你按要求在图上将需要改正的导线画“×”，并补画出正确的导线。要求：闭合开关后，当滑动变阻器滑片向左移动时，电流表示数增大。
【点拨】题中滑动变阻器接了两个下接线柱，应该选用“一上一下”接线。当滑动变阻器滑片向左移动时，电流表示数增大，电阻减小，故应接左下接线柱。
(2)电路完善后，调节滑动变阻器的滑片P，当电压表的示数为3.8 V时，电流表示数如图乙所示，其示数为________A，此时小灯泡的电阻为________Ω。(保留小数点后两位)
(3)在提供的滑动变阻器中，分别有规格为A(5 Ω　2 A)、B(20 Ω　1 A)、C(100 Ω　0.1 A)，则应选择______(填“A”“B”或“C”)。
(4)小明同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，通过图像可以发现灯丝的电阻是变化的，这一现象表明：灯丝的电阻随温度的升高而________(填“增大” “不变”或“减小”)。
2．【2020•聊城】小明做“测量小灯泡的电阻”实验时，使用的小灯泡正常工作电压为2.5 V，电源电压为3 V，小明现已连接了部分电路，如图甲所示。
(1)在已连接的电路中，有一不当之处是____________。
【点拨】连接电路时，为了保护电路，开关要断开，图甲中开关是闭合的，是错误的。
(2)请用笔画线代替导线，将图甲中的电路连接完整。
【点拨】电压表和灯泡并联，如图所示。
(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数)。
(4)小明的实验记录和有关计算如下表所示，从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值，他认为这样可以减小误差。你认为小明的做法是________(填“正确”或“错误”)的，从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受________影响导致的。
