沪科版九年级上册物理 第一学期期末测试卷(B)

这是一份初中物理全册综合一课一练，共12页。试卷主要包含了选择题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。

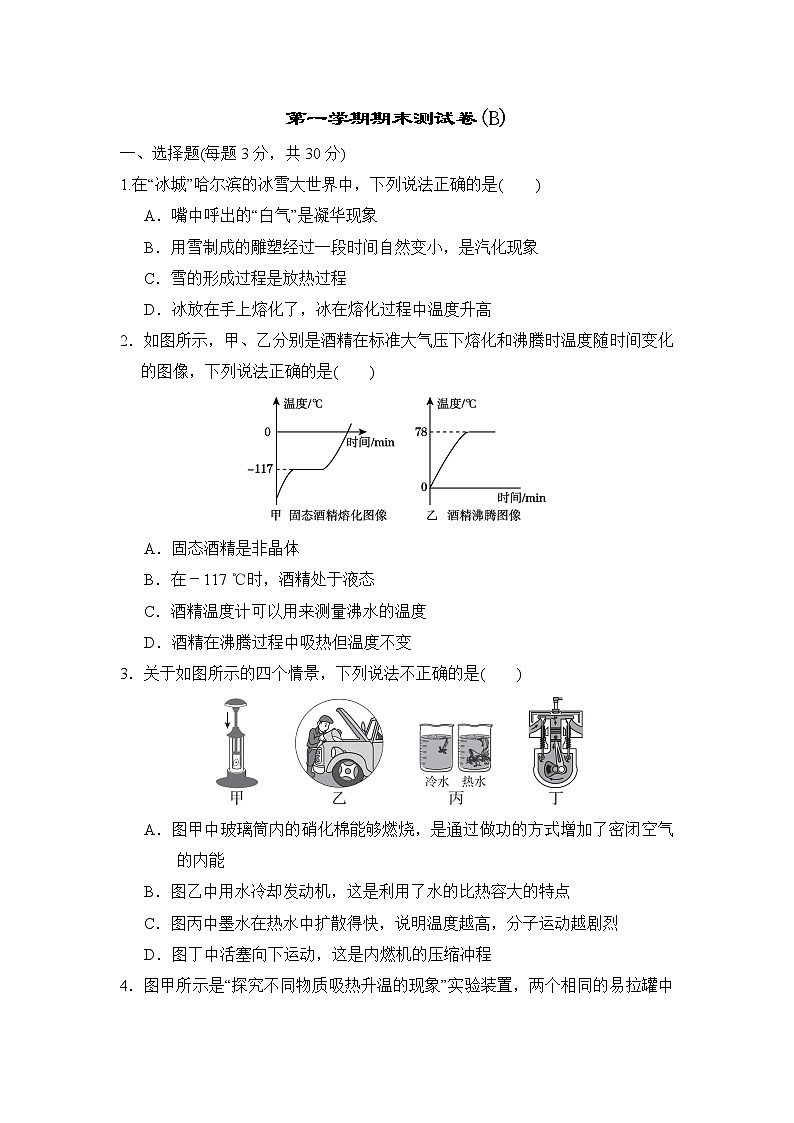

1.在“冰城”哈尔滨的冰雪大世界中，下列说法正确的是( )
A．嘴中呼出的“白气”是凝华现象
B．用雪制成的雕塑经过一段时间自然变小，是汽化现象
C．雪的形成过程是放热过程
D．冰放在手上熔化了，冰在熔化过程中温度升高
2．如图所示，甲、乙分别是酒精在标准大气压下熔化和沸腾时温度随时间变化的图像，下列说法正确的是( )

A．固态酒精是非晶体
B．在－117 ℃时，酒精处于液态
C．酒精温度计可以用来测量沸水的温度
D．酒精在沸腾过程中吸热但温度不变
3．关于如图所示的四个情景，下列说法不正确的是( )
A．图甲中玻璃筒内的硝化棉能够燃烧，是通过做功的方式增加了密闭空气的内能
B．图乙中用水冷却发动机，这是利用了水的比热容大的特点
C．图丙中墨水在热水中扩散得快，说明温度越高，分子运动越剧烈
D．图丁中活塞向下运动，这是内燃机的压缩冲程

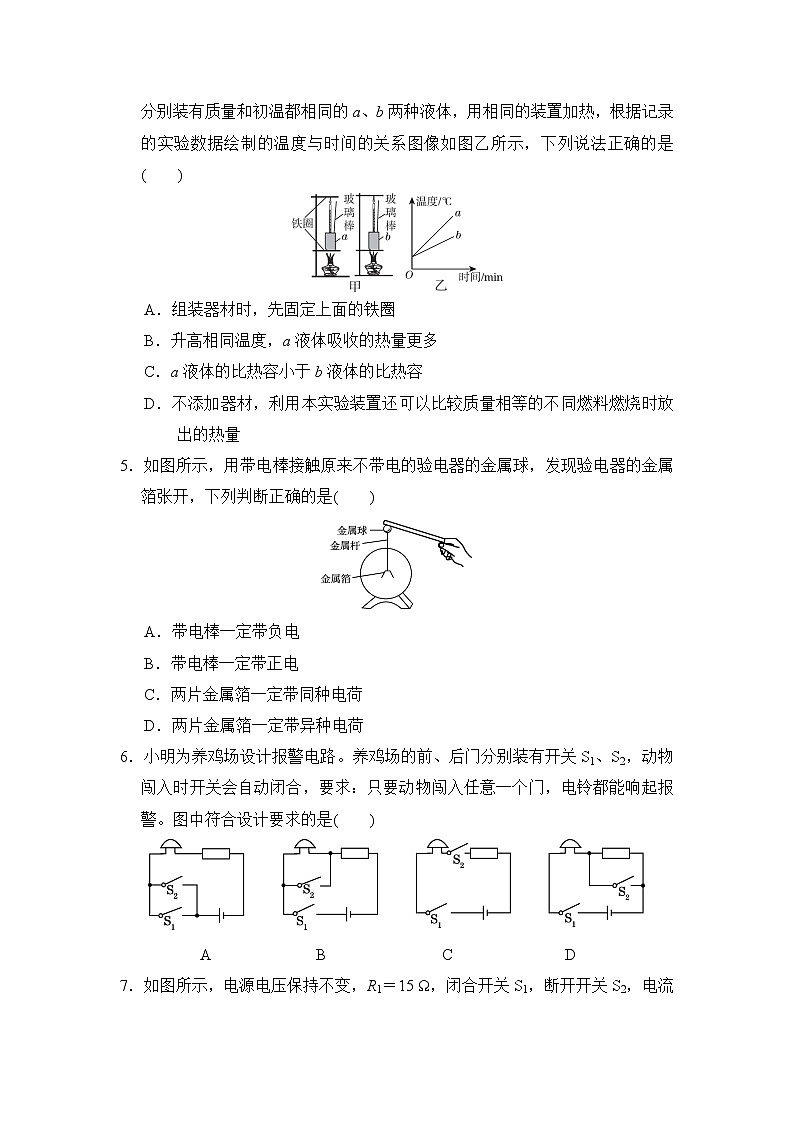

4．图甲所示是“探究不同物质吸热升温的现象”实验装置，两个相同的易拉罐中分别装有质量和初温都相同的a、b两种液体，用相同的装置加热，根据记录的实验数据绘制的温度与时间的关系图像如图乙所示，下列说法正确的是( )
A．组装器材时，先固定上面的铁圈
B．升高相同温度，a液体吸收的热量更多
C．a液体的比热容小于b液体的比热容
D．不添加器材，利用本实验装置还可以比较质量相等的不同燃料燃烧时放出的热量
5．如图所示，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是( )
A．带电棒一定带负电
B．带电棒一定带正电
C．两片金属箔一定带同种电荷
D．两片金属箔一定带异种电荷
6．小明为养鸡场设计报警电路。养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动物闯入任意一个门，电铃都能响起报警。图中符合设计要求的是( )
A B C D

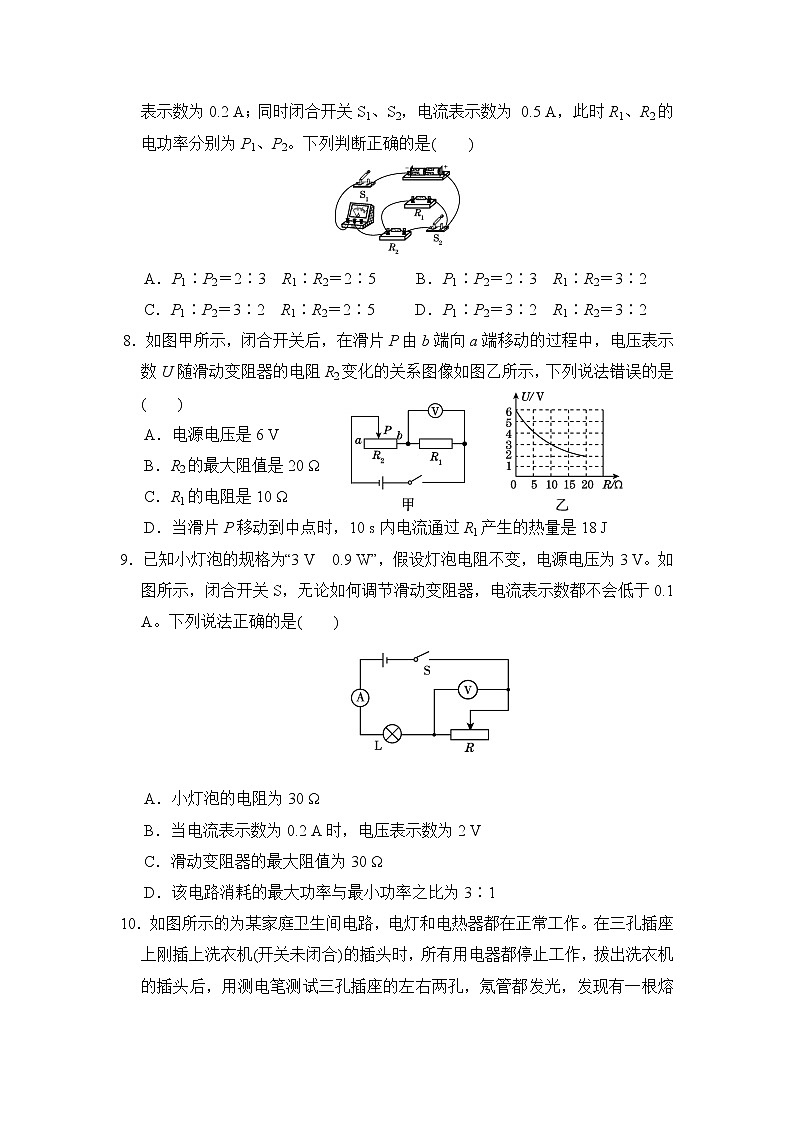

7．如图所示，电源电压保持不变，R1＝15 Ω，闭合开关S1，断开开关S2，电流表示数为0.2 A；同时闭合开关S1、S2，电流表示数为 0.5 A，此时R1、R2的电功率分别为P1、P2。下列判断正确的是( )
A．P1∶P2＝2∶3 R1∶R2＝2∶5 B．P1∶P2＝2∶3 R1∶R2＝3∶2
C．P1∶P2＝3∶2 R1∶R2＝2∶5 D．P1∶P2＝3∶2 R1∶R2＝3∶2
8．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如图乙所示，下列说法错误的是( )
A．电源电压是6 V
B．R2的最大阻值是20 Ω
C．R1的电阻是10 Ω
D．当滑片P移动到中点时，10 s内电流通过R1产生的热量是18 J
9．已知小灯泡的规格为“3 V 0.9 W”，假设灯泡电阻不变，电源电压为3 V。如图所示，闭合开关S，无论如何调节滑动变阻器，电流表示数都不会低于0.1 A。下列说法正确的是( )
A．小灯泡的电阻为30 Ω
B．当电流表示数为0.2 A时，电压表示数为2 V
C．滑动变阻器的最大阻值为30 Ω
D．该电路消耗的最大功率与最小功率之比为3∶1
10．如图所示的为某家庭卫生间电路，电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了。下列分析不合理的是( )
A．一定是零线上的熔丝熔断了
B．断开S1、S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关S1的两个接线柱，氖管都发光
D．只断开S2，再用测电笔检测开关S1的两个接线柱，氖管都发光
二、填空题(每空1分，共20分)
11．自然界中的水循环是通过水的物态变化实现的。大海、湖泊、河流、土壤和植物中的水________(填物态变化名称)后，在高空遇到冷空气________(填“吸收”或“放出”)热量，液化成小水滴或________(填物态变化名称)成小冰晶。大量的小水滴和小冰晶集中悬浮在高空，就形成了云。
12．如图所示的是某种物质熔化时温度随时间变化的图像，由图像可判断出这种物质是晶体，这种物质的熔点是________℃。从刚刚开始熔化到完全熔化大约持续的时间为________min，该过程中晶体________(填“吸收”或“放出”)热量。
13．天然气的热值为4.4×107 J/kg，小明烧开水消耗了0.05 kg。完全燃烧这些天然气放出热量为________J；水沸腾时壶盖被顶起，这是内能转化为________能，汽油机的________冲程与此原理相似。
14．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示的是他用身边的器材自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该______(填“变亮”“变暗”或“不变”)；夹子A从最左端移动到另一端的过程中，他发现灯泡亮度变化不明显，他应该调换更______(填“粗”或“细”)的铅笔芯来做实验。
15．如图所示，只闭合S1，电阻R1、R2组成______电路；断开S1，闭合S2、S3，电阻R1、R2组成______电路；同时闭合S1、S3，电路会____________________。
16.如图所示的电路中，电源电压为3 V不变，电阻R1阻值为20 Ω，滑动变阻器的最大阻值为30 Ω，开关S闭合后，把滑动变阻器的滑片P由左端滑到右端，电压表示数的变化范围是____________，电流表示数的变化范围是____________。
17．如图所示，电源电压不变，滑动变阻器的规格为“20 Ω 2 A”，L1的规格为“10 V 5 W”，L2的规格为“15 V 15 W”，不考虑温度对灯丝电阻的影响。
(1)只闭合开关S，当滑动变阻器接入电路的阻值为4 Ω时，灯泡L1正常发光，则电源电压为________V。
(2)闭合开关S、S1、S2，滑动变阻器滑片置于中点，通电1 min整个电路产生的热量是________J。
18．如图所示，测电笔正确的使用方法是________(填“甲”或“乙”)。已知测电笔的电阻约为1.1×106 Ω，氖管和人体的电阻比它小得多，可以忽略，请你计算“220 V 40 W”规格的灯泡正常工作时的电流约为正确使用测电笔时通过人体电流的________倍(结果保留到整数)。

三、作图题(每题3分，共6分)
19．根据电路实物图，在方框内画出对应的电路图。

20．将图中的两盏节能灯接入家庭电路中。要求：开关同时控制两盏灯，且开关闭合时两灯都能正常发光。
四、实验探究题(21题10分，22题12分，共22分)
21．在“探究比较不同物质吸热的情况”的实验中，加热质量相同的水和煤油，使它们升高相同的温度，比较它们吸收热量的多少，看看这两种物质的吸热情况是否存在差异。
(1)为了得到质量相同的水和煤油，在实验室里通常使用的测量工具是________。
(2)在相同条件下用相同的电加热器分别给水和煤油加热，要使水和煤油升高相同的温度，对________(填“水”或“煤油”)加热的时间更长。
(3)根据实验数据，小明作出了水和煤油的温度随时间变化的图像，由图像可知，水的温度随时间变化的图像是________(填“a”或“b”)，煤油的比热容为________J/(kg·℃)。[c水＝4.2×103 J/(kg·℃)]
(4)若电加热器上标有“220 V 500 W”，则一个电加热器正常工作10 min，消耗电能________J。
22．在“测量额定电压为3.8 V的某小灯泡电阻”的实验中，电源电压恒为6 V。

(1)小明连接如图甲所示的电路，准备闭合开关时，发现有接线错误。请你按要求在图中将需改错的导线画“×”，并补画出正确的导线。要求：闭合开关后，当滑动变阻器滑片向左移动时，电流表示数增大。
(2)电路完善后，调节滑动变阻器的滑片P，当电压表的示数为3.8 V时，电流表示数如图乙所示，其示数为________A，此时小灯泡的电阻为________Ω，额定功率为________W。(保留小数点后两位)
(3)若有三个滑动变阻器，规格分别为A(5 Ω 2 A)、B(20 Ω 1 A)、C(100 Ω 0.1 A)，则应选择________(填“A”“B”或“C”)。
(4)小明同学多次移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的图像，通过图像可以发现灯丝的电阻是变化的，这一现象表明：灯丝的电阻随温度的升高而________(填“增大”“不变”或“减小”)。
五、计算题(23题10分，24题12分，共22分)
23．太阳能具有节能、环保等优点，我国正在大力开发太阳能。小明家的太阳能热水器在一天的有效照射时间内，将热水器中质量为50 kg、初温为15 ℃的水加热到55 ℃。已知c水＝4.2×103 J/(kg·℃)，q煤＝3.0×107 J/kg，求：
(1)热水器中水吸收的热量。
(2)若改用煤炉来加热这些水，已知煤炉加热水的效率为50%，则需要完全燃烧煤的质量。
24．在如图所示的电路图中，电源电压为6 V且保持不变，电流表量程是0～3 A，电压表量程是0～15 V，滑动变阻器R2的规格为“30 Ω 1 A”，小灯泡L上标有“6 V 3 W”字样，不考虑温度对灯丝电阻的影响。求：
(1)小灯泡的电阻。
(2)S1、S2都闭合，滑片P在R2最左端时，电流表示数为1.1 A，通电10 min R1产生的热量。
(3)S1闭合、S2断开，在电路安全的情况下，电路的最大总功率。
(4)S1闭合、S2断开，且小灯泡的实际功率为0.75 W时，滑动变阻器R2连入电路的阻值。
答案
一、1.C 2.D 3.D 4.C
5．C 【点拨】用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，是由于金属箔上带了同种电荷，但是无法知道带电棒所带电荷的种类，故只有C正确。
6．A
7．B 【点拨】由电路图可知，闭合开关S1，断开开关S2时，电路为R1的简单电路，电流表测通过R1的电流，即I1＝0.2 A；同时闭合开关S1、S2时，R1与R2并联，电流表测干路电流，因为并联电路中各支路独立工作、互不影响，所以通过R1的电流不变，因为并联电路中干路电流等于各支路电流之和，所以通过R2的电流I2＝I－I1＝0.5 A－0.2 A＝0.3 A，因为并联电路中各支路两端的电压相等，所以由I＝eq \f(U,R)可得，两电阻的阻值之比eq \f(R1,R2)＝eq \f(\f(U,I1),\f(U,I2))＝eq \f(I2,I1)＝eq \f(0.3 A,0.2 A)＝eq \f(3,2)，故A、C错误。由P＝UI可得，两电阻的电功率之比eq \f(P1,P2)＝eq \f(UI1,UI2)＝eq \f(I1,I2)＝eq \f(2,3)，故B正确，D错误。
8．D
9．D 【点拨】由P＝eq \f(U2,R)可得小灯泡的电阻为RL＝eq \f(U额2,P额)＝eq \f(（3 V）2,0.9 W)＝10 Ω，A错误；由图知，小灯泡与滑动变阻器串联，电流表测整个电路的电流，电压表测滑动变阻器两端的电压，当电流表示数为0.2 A时，小灯泡两端的电压为UL＝IRL＝0.2 A×10 Ω＝2 V，由串联电路电压的特点可得，电压表的示数为UR＝U－UL＝3 V－2 V＝1 V，B错误；当电路中的电流为0.1 A时，小灯泡两端的电压为UL′＝I′RL＝0.1 A×10 Ω＝1 V，根据串联电路分压的特点可得eq \f(Rmax,RL)＝eq \f(UR′,UL′)＝eq \f(U－UL′,UL′)＝eq \f(3 V－1 V,1 V)＝eq \f(2,1)，则变阻器的最大阻值为Rmax＝2RL＝2×10 Ω＝20 Ω，C错误；当滑动变阻器接入电路的阻值为0时，此时电路消耗的功率最大，即为小灯泡的额定电功率，即Pmax＝P额＝0.9 W，当变阻器接入电路的阻值最大时，此时电路消耗的功率最小，即Pmin＝UI′＝3 V×0.1 A＝0.3 W，则最大功率与最小功率之比为eq \f(Pmax,Pmin)＝eq \f(0.9 W,0.3 W)＝eq \f(3,1)，故D正确。
10．B 【点拨】在插上洗衣机(开关未闭合)的插头前，电灯和电热器都在正常工作，在插上洗衣机(开关未闭合)的插头时，所有用电器都停止工作，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故A合理。断开S1、S2，再用测电笔检测三孔插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不发光，故B不合理。只断开S1，开关S1的上接线柱与火线相连，测电笔的氖管发光，开关S1的下接线柱通过电热器与火线相连，测电笔的氖管发光，故C合理。只断开S2，开关S1的两接线柱都与火线相连，测电笔的氖管发光，故D合理。
二、11.汽化；放出；凝华
12．50；3；吸收
13．2.2×106；机械；做功
14．变亮；细
15．串联；并联；短路
16．0～1.8 V；0.06 A～0.15 A 【点拨】电阻R1与滑动变阻器R2串联，当滑动变阻器的滑片P滑至最左端时，滑动变阻器接入电路的电阻为零，电压表的示数为零，电流表的示数最大；当滑动变阻器的滑片P滑至最右端时，滑动变阻器接入电路的电阻最大为30 Ω，电流表的示数最小，根据串联电路的分压原理，滑动变阻器分得的电压最大，即电压表的示数最大。
17．(1)12 (2)1 440 【点拨】根据灯泡L1正常发光，可得流经灯泡L1的电流I1＝eq \f(P1,U1)＝eq \f(5 W,10 V)＝0.5 A，灯泡L1的电阻R1＝eq \f(U1,I1)＝eq \f(10 V,0.5 A)＝20 Ω，由图可知，只闭合开关S，灯泡L1与滑动变阻器串联，串联电路中电流处处相等，即电路中的电流I＝I1＝0.5 A，由I＝eq \f(U,R)可得，电源电压U＝IR总＝0.5 A×(4 Ω＋20 Ω)＝12 V；由P＝eq \f(U2,R)可得L2的电阻R2＝eq \f(U22,P2)＝eq \f(（15 V）2,15 W)＝15 Ω，闭合开关S、S1、S2，灯泡L2、滑动变阻器并联，灯泡L1被短路，滑动变阻器的滑片置于中点，根据并联电路的电阻特点可得eq \f(1,R并)＝eq \f(1,R2) ＋eq \f(1,\f(1,2)R滑)，即eq \f(1,R并)＝eq \f(1,15 Ω)＋eq \f(1,\f(1,2)×20 Ω)，解得R并＝6 Ω，通电1 min整个电路产生的热量Q＝W＝UIt＝eq \f(U2,R并)t＝eq \f(（12 V）2,6 Ω)×60 s＝1 440 J。
18．乙；909
三、19.解：如图所示。
20．解：如图所示。
四、21.(1)天平
(2)水
(3)a；2.1×103
(4)3×105
22．解：(1)如图所示。
(2)0.32；11.88；1.22
(3)B
(4)增大
五、23.解：(1)水吸收的热量
Q吸＝c水m水(t－t0)＝4.2×103 J/(kg·℃)×50 kg×(55 ℃－15 ℃)＝8.4×106 J。
(2)煤完全燃烧放出的热量为Q放＝eq \f(Q吸,η)＝eq \f(8.4×106 J,50%)＝1.68×107 J，需要煤的质量为
m煤＝eq \f(Q放,q煤)＝eq \f(1.68×107 J,3.0×107 J/kg)＝0.56 kg。
24．解：(1)小灯泡上标有“6 V 3 W”即小灯泡的额定电压为6 V，额定功率为3 W，所以小灯泡的额定电流为I额＝eq \f(P额,U额)＝eq \f(3 W,6 V)＝0.5 A，
小灯泡的电阻为RL＝eq \f(U额,I额)＝eq \f(6 V,0.5 A)＝12 Ω。
(2)S1、S2都闭合，滑片P在R2最左端时，滑动变阻器被短路，R1和灯泡L并联接入电路，电流表测量电路总电流。此时小灯泡两端的电压等于电源电压，小灯泡正常发光，通过小灯泡的电流为0.5 A，根据并联电路电流规律可知，通过R1的电流为I1＝I－I额＝1.1 A－0.5 A＝0.6 A，
通电10 min R1产生的热量为Q＝I12Rt＝UI1t＝6 V×0.6 A×10×60 s＝2 160 J。
(3)S1闭合、S2断开时，R2和灯泡L串联接入电路，电压表测量灯泡L两端电压，电路中电阻越小，电路的总功率越大，所以滑动变阻器在最左端时，即滑动变阻器被短路时，电路的总功率最大，此时灯泡两端电压为6 V，电压表和灯泡L安全，灯泡正常发光，通过小灯泡的电流为0.5 A，电流表安全，所以在电路安全的情况下，电路的最大总功率为3 W。
(4)S1闭合、S2断开，且小灯泡的实际功率为0.75 W时，小灯泡的电阻不变，由P＝I2R可知，通过小灯泡的电流为IL′＝eq \r(\f(PL,RL))＝eq \r(\f(0.75 W,12 Ω))＝0.25 A，
则电路中总电阻为R＝eq \f(U,IL′)＝eq \f(6 V,0.25 A)＝24 Ω，
滑动变阻器R2连入电路的阻值为R滑＝R－RL＝24 Ω－12 Ω＝12 Ω。
