沪科版九年级全册第十八章 电能从哪里来综合与测试习题ppt课件
展开

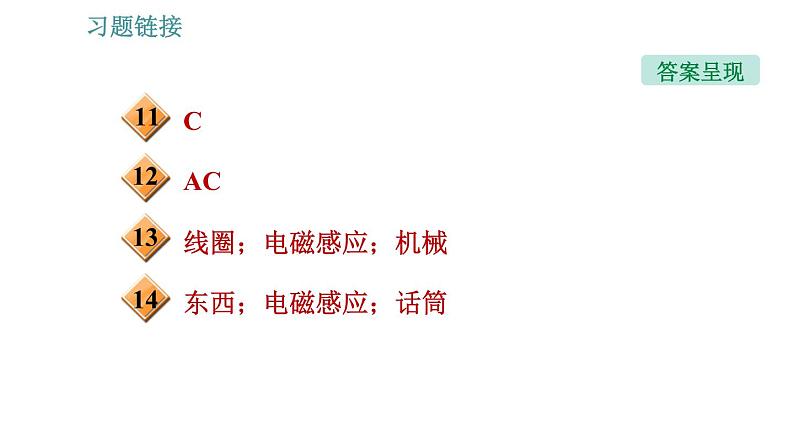

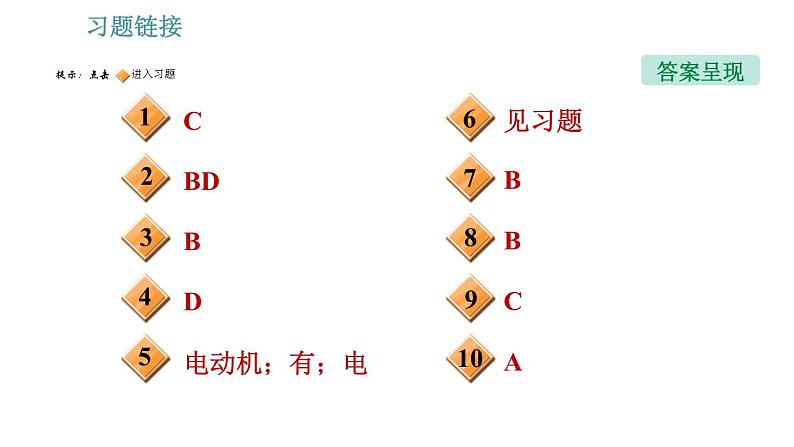

这是一份沪科版九年级全册第十八章 电能从哪里来综合与测试习题ppt课件,共30页。PPT课件主要包含了答案呈现,电动机有电,见习题,线圈电磁感应机械,东西电磁感应话筒,答案B,电动机,切割磁感线,答案C,答案AC等内容,欢迎下载使用。

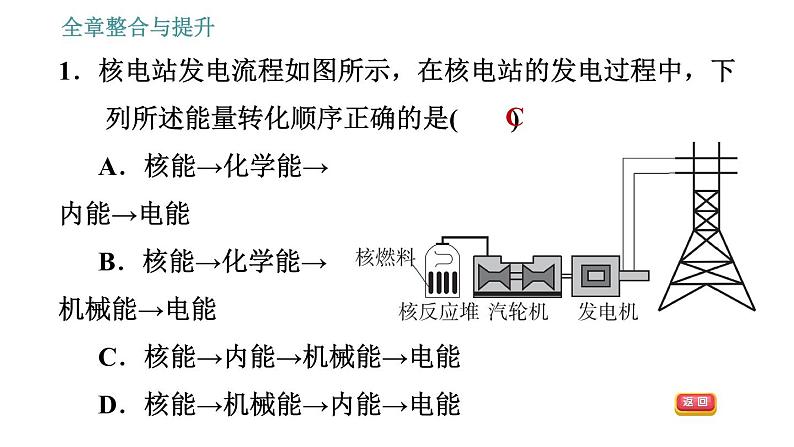

1.核电站发电流程如图所示,在核电站的发电过程中,下列所述能量转化顺序正确的是( ) A.核能→化学能→内能→电能 B.核能→化学能→机械能→电能 C.核能→内能→机械能→电能 D.核能→机械能→内能→电能

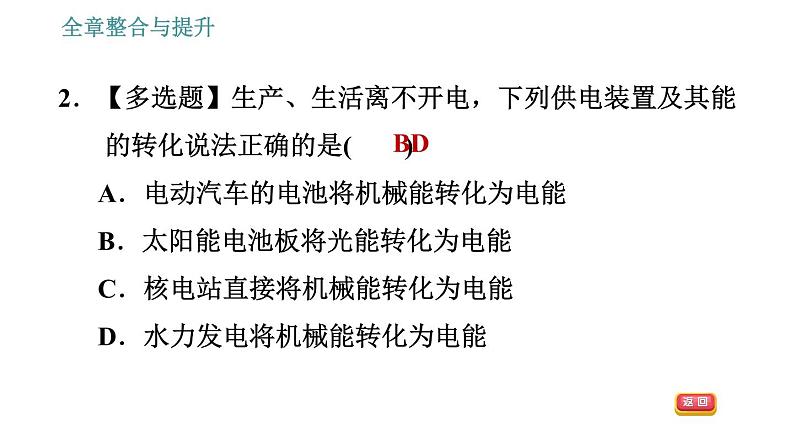

2.【多选题】生产、生活离不开电,下列供电装置及其能的转化说法正确的是( ) A.电动汽车的电池将机械能转化为电能 B.太阳能电池板将光能转化为电能 C.核电站直接将机械能转化为电能 D.水力发电将机械能转化为电能

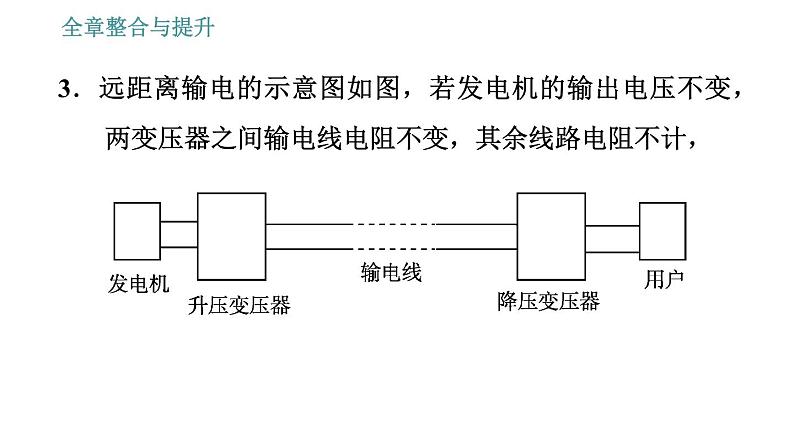

3.远距离输电的示意图如图,若发电机的输出电压不变,两变压器之间输电线电阻不变,其余线路电阻不计,

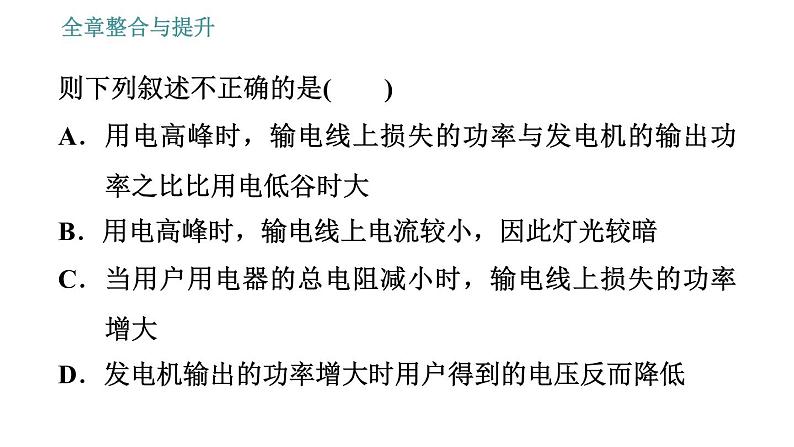

则下列叙述不正确的是( )A.用电高峰时,输电线上损失的功率与发电机的输出功率之比比用电低谷时大B.用电高峰时,输电线上电流较小,因此灯光较暗C.当用户用电器的总电阻减小时,输电线上损失的功率增大D.发电机输出的功率增大时用户得到的电压反而降低

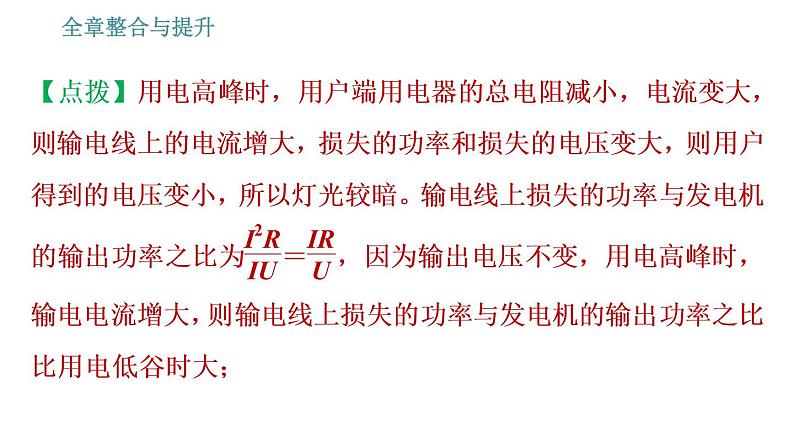

发动机输出功率增大时,输出电压不变,则输电线上的电流增大,损失的电压增大,则用户得到的电压减小。
4.【中考·四川绵阳】如图所示,导体AB在外力作用下向左运动时电流计指针偏转,向右运动时电流计指针向另一方向偏转。
这个实验事实说明( )A.通电导线在磁场中受力大小与电流大小有关B.通电导线在磁场中受力方向与电流方向有关C.感应电流的大小与导体在磁场中切割磁感线运动的快慢有关D.感应电流的方向与导体在磁场中切割磁感线运动的方向有关
5.【2020·湖北武汉】如图所示的装置可以用来研究________(填“电动机”或“发电机”)的工作原理。将图中的电源换成电流表,闭合开关,让导体ab左右摆动,发现电流表指针偏转,表明导体ab中________(填“有”或“没有”)感应电流通过,导体ab的机械能转化为________能。
6.【中考·河南】小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
(1)磁铁不动,闭合开关,导体棒沿________(填“上下”或“左右”)方向运动时,电流计指针会发生偏转。(2)导体棒不动,闭合开关,磁铁上下运动,电流计指针________(填“会”或“不会”)发生偏转。(3)断开开关,无论磁铁如何放置、导体棒怎样运动,电流计指针都不发生偏转。由此小明得出结论:闭合电路的一部分导体在磁场中做_________________运动时,电路中就产生感应电流。
(4)小明进一步猜想,感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与磁场强弱是否有关,他应进行的操作是____________________________________________________________________________。
保持导体棒运动快慢相同,改变磁场强弱,观察电流计指针的偏转角度
7.【中考·黑龙江佳木斯】下面四幅图中利用电磁感应现象工作的是( )
8.【中考·浙江温州】如图所示的小制作中,装置A中有磁铁和可转动的线圈。当有风吹向风扇时扇叶转动,引起灯泡发光。装置A的工作原理是( ) A.通电线圈周围存在磁场 B.电磁感应 C.通电线圈能在磁场中转动 D.磁极间相互作用
【点拨】装置A中有磁铁和可转动的线圈,当有风吹向风扇时扇叶转动,相当于线圈在磁场中转动切割磁感线,会产生感应电流,引起灯泡发光,这是利用电磁感应原理工作的,故B正确。
9.【中考·四川遂宁】KTV丰富了人们的业余文化生活,唱歌时用的麦克风(动圈式话筒)如图所示,它的工作原理:对着话筒说话时,话筒将声音转变为随声音变化的电 流,然后经扬声器(喇叭)还原为声音。
麦克风工作原理与下列装置的工作原理相同的是( )
10.【中考·湖北咸宁】关于图甲、乙所示的实验,下列说法正确的是( ) A.甲实验的原理与动圈式话筒的工作原理相同 B.甲实验的过程中,电能转化为机械能 C.乙实验的原理与发电机的工作原理相同 D.乙实验的过程中,机械能转化为电能
11.【2021·山西交城期末】手机无线充电方便了人们的生活,其中电磁感应无线充电是应用最多的无线充电方案。如图所示,它的原理是送电线圈通过一定频率的交流电,在线圈的周围形成交变的磁场,通过电磁感应在受电线圈中产生一定的感应电流,从而将能量从发射端转移到接收端。
下列选项中和受电线圈工作原理相同的是( ) A.扬声器 B.电磁继电器 C.动圈式话筒 D.电动机
【点拨】扬声器是利用通电导体在磁场中受力运动的原理工作的,故A错误;电磁继电器利用的是电流的磁效应,故B错误;动圈式话筒是利用电磁感应原理将声音信号转化为电信号的装置,故C正确;电动机利用通电导体在磁场中受力运动的原理工作,故D错误。
12.【多选题】如图所示,线圈转动过程中,下列说法正确的是( ) A.线圈的机械能转化为电能 B.通过灯泡的电流方向不变 C.通过灯泡的电流大小发生变化 D.线圈中产生电流的原理是电流磁效应
【点拨】发电机的线圈在转动过程中,消耗机械能,产生电能,即将机械能转化为电能,故A正确;由于在转动过程中,线圈切割磁感线的方向是变化的,所以感应电流的方向是变化的,故B错误;线圈在转动过程中,切割磁感线的速度是变化的,所以感应电流的大小是变化的,故C正确;线圈中产生电流的原理是电磁感应,故D错误。
13.【中考·江苏盐城】如图所示的是小明设计的手摇手电 筒,其内部除灯泡、导线外只有固定的线圈和可来回运动的条形磁体,当他沿图中箭头方向来回摇动手电筒 时,灯泡发光,手摇手电筒中________相当于电源,它 应用的是____________原理,将________能转化为电能。
【点拨】手摇手电筒消耗机械能产生电能,握住它上下摇动是为了让线圈切割磁感线产生感应电流,故是利用了电磁感应原理。
【答案】线圈;电磁感应;机械
14.【中考·甘肃兰州】如图所示,将较长软电线的两端与灵敏电流计的两接线柱连接起来,两位同学手持电线像摇跳绳一样在空中摇动电线,使电线切割地磁场的磁感线。若灵敏电流计的指针发生偏转,则可以断定两同学站立在地面上的 __________(填“东西”或“南北”)方向,这个实验的原理是__________。
