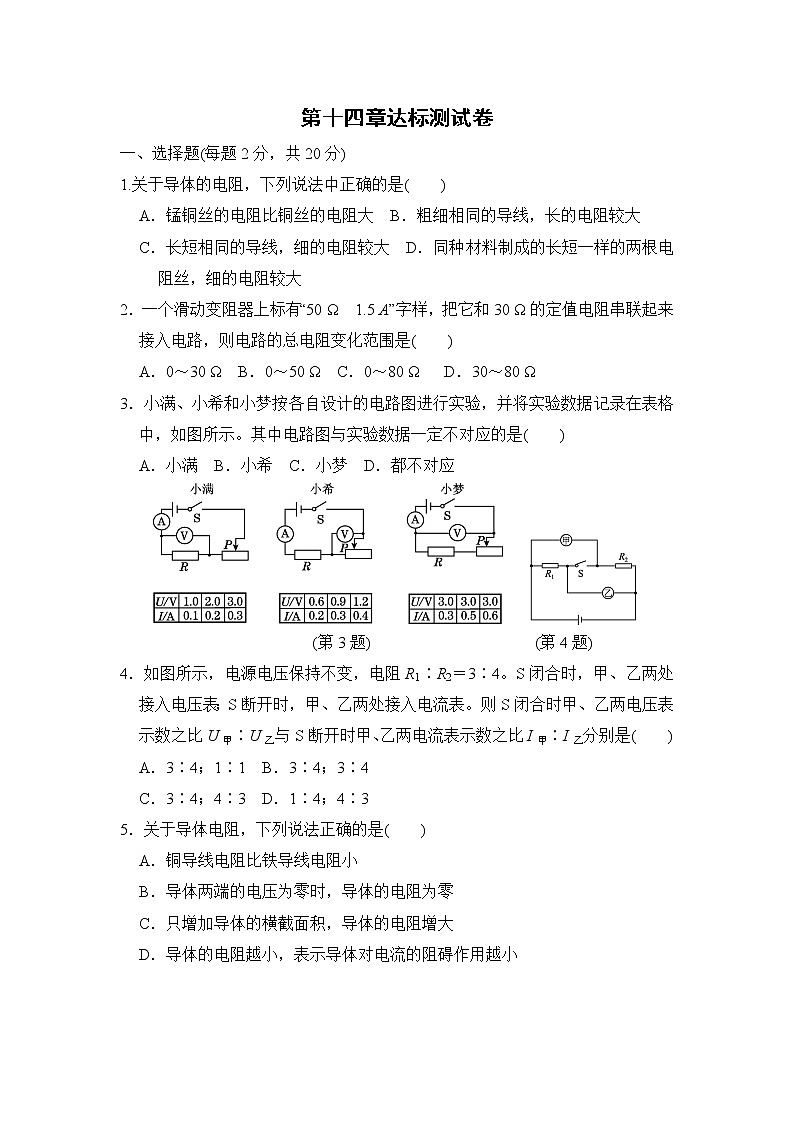

1.关于导体的电阻，下列说法中正确的是( )
A．锰铜丝的电阻比铜丝的电阻大 B．粗细相同的导线，长的电阻较大
C．长短相同的导线，细的电阻较大 D．同种材料制成的长短一样的两根电阻丝，细的电阻较大
2．一个滑动变阻器上标有“50 Ω 1.5 A”字样，把它和30 Ω的定值电阻串联起来接入电路，则电路的总电阻变化范围是( )
A．0～30 Ω B．0～50 Ω C．0～80 Ω D．30～80 Ω
3．小满、小希和小梦按各自设计的电路图进行实验，并将实验数据记录在表格中，如图所示。其中电路图与实验数据一定不对应的是( )
A．小满 B．小希 C．小梦 D．都不对应

(第3题) (第4题)
4．如图所示，电源电压保持不变，电阻R1∶R2＝3∶4。S闭合时，甲、乙两处接入电压表；S断开时，甲、乙两处接入电流表。则S闭合时甲、乙两电压表示数之比U甲∶U乙与S断开时甲、乙两电流表示数之比I甲∶I乙分别是( )
A．3∶4；1∶1 B．3∶4；3∶4
C．3∶4；4∶3 D．1∶4；4∶3
5．关于导体电阻，下列说法正确的是( )
A．铜导线电阻比铁导线电阻小
B．导体两端的电压为零时，导体的电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．导体的电阻越小，表示导体对电流的阻碍作用越小

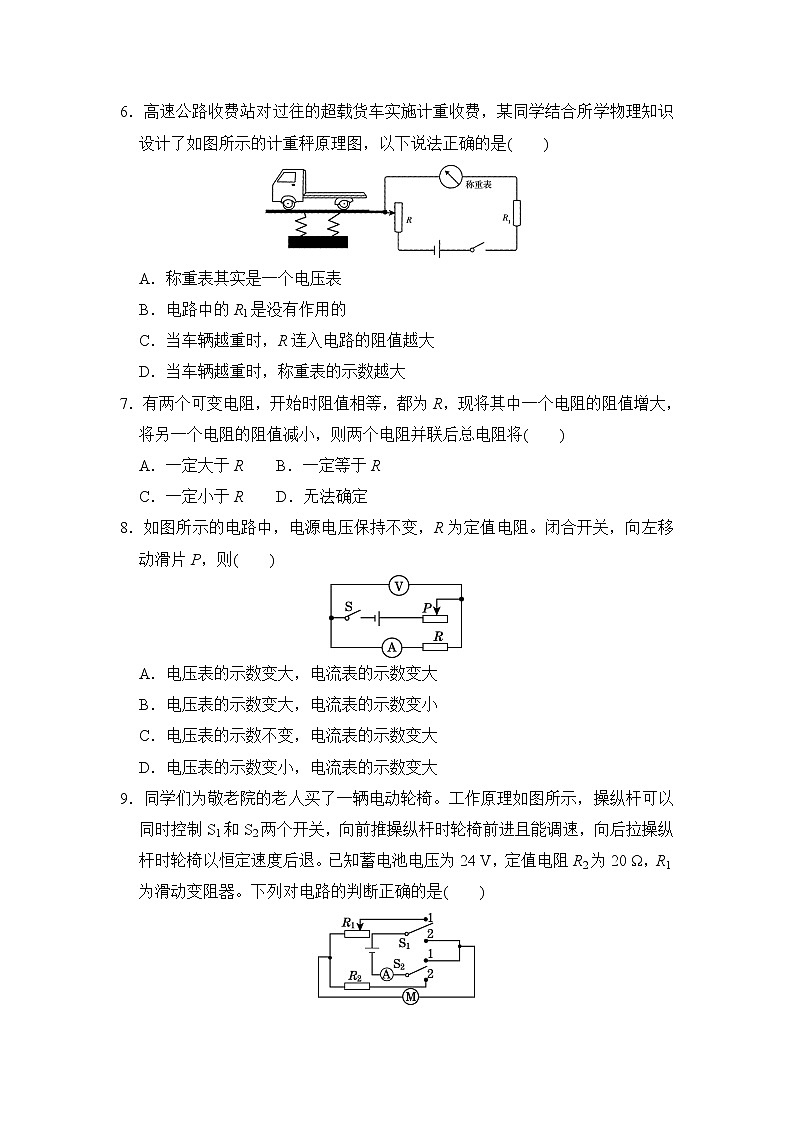

6．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，R连入电路的阻值越大
D．当车辆越重时，称重表的示数越大
7．有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将( )
A．一定大于R B．一定等于R
C．一定小于R D．无法确定
8．如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，则( )
A．电压表的示数变大，电流表的示数变大
B．电压表的示数变大，电流表的示数变小
C．电压表的示数不变，电流表的示数变大
D．电压表的示数变小，电流表的示数变大

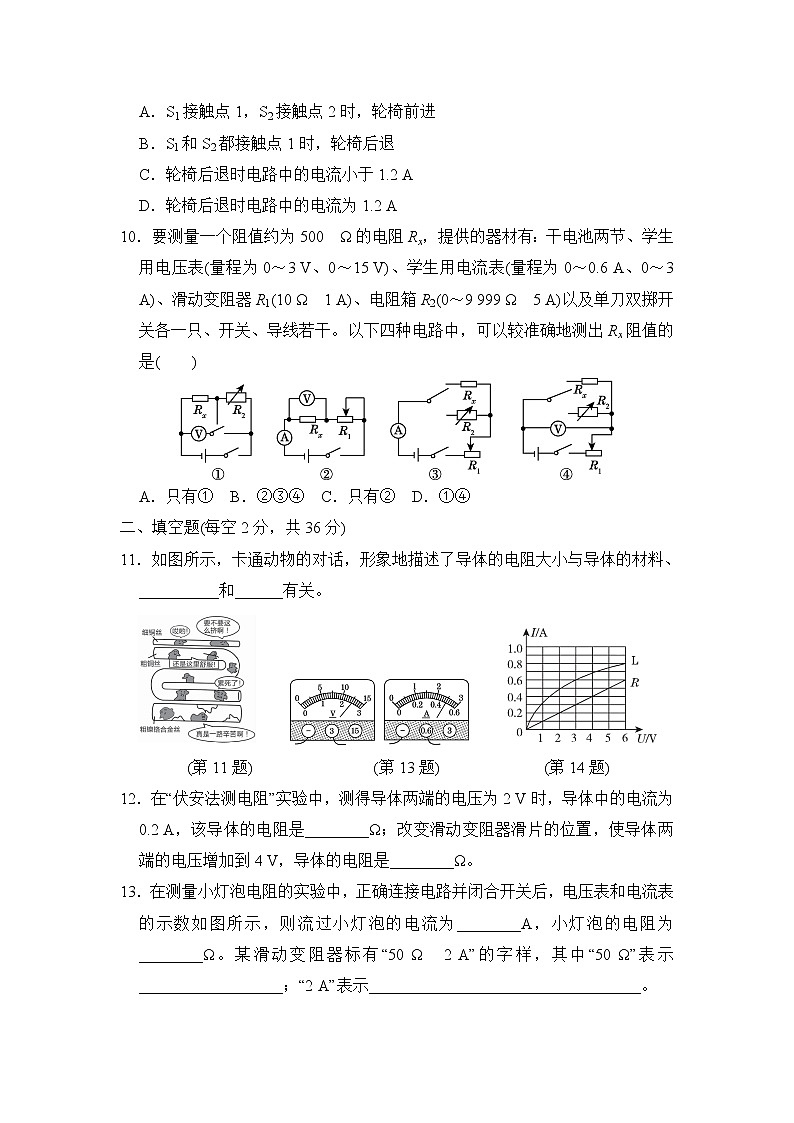

9．同学们为敬老院的老人买了一辆电动轮椅。工作原理如图所示，操纵杆可以同时控制S1和S2两个开关，向前推操纵杆时轮椅前进且能调速，向后拉操纵杆时轮椅以恒定速度后退。已知蓄电池电压为24 V，定值电阻R2为20 Ω，R1为滑动变阻器。下列对电路的判断正确的是( )
A．S1接触点1，S2接触点2时，轮椅前进
B．S1和S2都接触点1时，轮椅后退
C．轮椅后退时电路中的电流小于1.2 A
D．轮椅后退时电路中的电流为1.2 A
10．要测量一个阻值约为500 Ω的电阻Rx，提供的器材有：干电池两节、学生用电压表(量程为0～3 V、0～15 V)、学生用电流表(量程为0～0.6 A、0～3 A)、滑动变阻器R1(10 Ω 1 A)、电阻箱R2(0～9 999 Ω 5 A)以及单刀双掷开关各一只、开关、导线若干。以下四种电路中，可以较准确地测出Rx阻值的是( )
A．只有① B．②③④ C．只有② D．①④
二、填空题(每空2分，共36分)
11．如图所示，卡通动物的对话，形象地描述了导体的电阻大小与导体的材料、__________和______有关。

(第11题) (第13题) (第14题)
12．在“伏安法测电阻”实验中，测得导体两端的电压为2 V时，导体中的电流为0.2 A，该导体的电阻是________Ω；改变滑动变阻器滑片的位置，使导体两端的电压增加到4 V，导体的电阻是________Ω。
13．在测量小灯泡电阻的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流为________A，小灯泡的电阻为________Ω。某滑动变阻器标有“50 Ω 2 A”的字样，其中“50 Ω”表示__________________；“2 A”表示__________________________________。
14．如图所示是电阻R和灯泡L的I-U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6 A，则电源电压为________V；若将电阻R和灯泡L并联接在电压为6 V的电源上，此时灯L的电阻为________Ω，干路电流为________ A。
15．图甲所示的电路中，电源电压恒为12 V，滑动变阻器铭牌上标有“100 Ω 0.5 A”字样，图乙为R1的I-U图象，R1的阻值为________Ω，当电路中的电流为0.2 A时，滑动变阻器R2接入电路的阻值为________Ω，为了不损坏滑动变阻器，R2接入电路的阻值应不小于________Ω。

(第15题) (第16题) (第17题)
16．如图所示为小王同学设计的遮光感应烟雾探测器部分工作原理图。在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一光敏电阻R0(光照越强，R0阻值越小，反之则越大)的电路，R为定值电阻，电源电压恒定。烟雾进入烟室后，激光被烟雾遮挡从而使光敏电阻的阻值发生变化，烟雾越来越浓时，电路中电流表示数逐渐________，当电压表示数达到某一固定值时，探测器便会发出警报。如果要使烟雾浓度较小时探测器就能发出警报，电路中的R应该选择阻值__________(填“大”或“小”)一点的。
17．利用伏安法测电阻时常常用到如图所示的两种电路，某同学实验时所用电流表的内阻约为10 Ω，电压表的内阻约为20 kΩ，待测电阻的阻值约为100 Ω，为了减小误差，他应该采用图________(填“甲”或“乙”)所示的连接方法，利用该方法进行实验时，测量结果会偏________(填“大”或“小”)。
三、实验探究题(18题16分，19题12分，共28分)
18．在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细(横截面积)不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。
(1)实验中电流表的示数越大，对应的导线电阻越________；
(2)将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为________；
(3)依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：
①选导线a、b比较是为了探究导线电阻的大小与____________________的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是________(填写导线代号)；
②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越________，横截面积越________，电阻越大；
(4)若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个________表和一个变阻器，连好电路后，经多次测量，绘得导线a的U-I图象如图丙所示，则其电阻为________Ω。
19．图甲为伏安法测电阻的实验电路图。
(1)闭合开关前，滑动变阻器的滑片P应置于________(填“a”或“b”)端；
(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是______________________________________；
(3)电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为________V ，该电阻的阻值为________Ω。
四、计算题(20题7分，21题9分，共16分)
20．如图所示，电源电压不变，R2的电阻为20 Ω，闭合开关后，电压表的示数为2 V，电流表的示数为0.2 A。求：
(1)R1的电阻；
(2)电源电压。
21．如图甲电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙的Ⅱ所示。 请画出本题在两种情况下的等效电路图。求：
(1)电阻R1的阻值。
(2)电源电压U和电阻R2的阻值。
答案
一、1．D 2．D 3．B 4．B 5．D 6．D 7．C 8．A
9．C 点拨：如题图所示电路，如果S1接触点1，S2接触点2，此时电动机没有接入电路中，轮椅不会动，故 A选项错误；操纵杆可以同时控制S1和S2两个开关，当电动机接入电路中时，电路接通后有两种情况，一是开关S1和S2都接触点1，二是开关S1和S2都接触点2；当都接触点1时，滑动变阻器R1和电动机串联在电路中，且此时可调节滑动变阻器的滑片来改变电路中的电流，从而改变电动机的转速；当都接触点2时，定值电阻R2和电动机串联在电路中，此时电路中的电流固定不变，电动机的转速固定；又因为向前推操纵杆时轮椅前进且能调速，所以向前推操纵杆时，开关S1、S2都接触点1，向后拉操纵杆时，开关S1、S2都接触点2，轮椅后退，故B选项错误；轮椅后退时电路中的电流I＝eq \f(U,R2＋RM)＝eq \f(24 V,20 Ω＋RM)<1.2 A，故C选项正确，D选项错误。
10．A
二、11．横截面积；长度 12．10；10
13．0.5；5；滑动变阻器能连入电路中的最大阻值为50 Ω；允许通过滑动变阻器的最大电流为2 A
14．9；7.5；1.4 15．20；40；4 16．减小；小
17．甲；小 点拨：因为 eq \f(R V,Rx)＝eq \f(20 000 Ω,100 Ω)＝200，而eq \f(Rx,R A) ＝eq \f(100 Ω,10 Ω)＝10，故待测电阻相对于电压表内阻较小，故与电压表并联时，电压表分流较小，故采用图甲接法误差较小；由图甲可知：电压表测待测电阻Rx两端的电压，而电流表测Rx和电压表并联后的总电流，则电流值偏大，根据R＝eq \f(U,I)可知：测量结果会偏小。
三、18．(1)小 (2)1.1 A (3)①粗细(或横截面积)；b、d ②长；小
(4)电压；1.25
19. (1)a (2)电流表量程选大了 (3)2.4；10
点拨：(1)闭合开关前，滑动变阻器的滑片P应置于阻值最大处的a端；(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，故产生该现象的原因可能是电流表量程选大了；(3)电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，电压表选用小量程，分度值为0.1 V，此时被测电阻两端的电压为2.4 V，电流表选用小量程，分度值为0.02 A，电流为0.24 A，由欧姆定律得该电阻的阻值为R＝eq \f(U,I)＝eq \f(2.4 V,0.24 A)＝10 Ω。
四、20．解：由电路图可知，R1与R2串联，电流表A测电路的电流，电压表测量电阻R1的电压。
(1)由I＝eq \f(U,R)得，R1＝eq \f(U1,I)＝eq \f(2 V,0.2 A)＝10 Ω。
(2)由I＝eq \f(U,R)得，电阻R2两端的电压：
U2＝IR2＝0.2 A×20 Ω ＝4 V，
所以电源电压：
U＝U1＋U2＝2 V＋4 V＝6 V。
21．解：开关S闭合、S1断开、S2置于a时，等效电路如图1所示；开关S和S1闭合、S2置于b时，等效电路如图2所示。
(1)由图1知，开关S闭合、S1断开、S2置于a时，定值电阻R1与滑动变阻器R3串联，电压表 V1测R1两端电压，电流表测电路中电流，已知电压表 V1的示数与电流表A的示数关系图线如图乙的Ⅰ所示，由图象Ⅰ知，电流与电压成正比，所以这是定值电阻R1的电流与电压关系图象，当电压为1.0 V时，通过它的电流为0.1 A，由欧姆定律可得R1的阻值：R1＝eq \f(U1,I1)＝eq \f(1.0 V,0.1 A)＝10 Ω。
(2)在图象Ⅰ中，当电流为0.3 A时，对应的电压值：U1′＝I1′R1＝0.3 A×10 Ω＝3 V；由图2知，开关S和S1闭合、S2置于b时，定值电阻R2与滑动变阻器R3串联，电压表V2测R3两端电压，电流表测电路中电流，已知电压表 V2的示数与电流表 A的示数关系图线如图乙的Ⅱ所示，这是滑动变阻器R3的电流与电压关系图象，
由图象Ⅱ知，当U3＝7 V时，电路中电流为0.1 A，由串联电路特点和欧姆定律可得电源电压：U＝U3＋U2＝7 V＋0.1 A×R2……①，图象Ⅰ与图象Ⅱ相交点电压和电流值相等，所以当U3′＝3 V时，电路中电流为0.3 A，同理可得电源电压：
U＝U3′＋U2′＝3 V＋0.3 A×R2……②，
联立①②解得：R2＝20 Ω，U＝9 V。导线代号
a
b
c
d
电流表的示数
－
1.3 A
2.2 A
2.7 A
