2020-2021学年14.3 欧姆定律的应用教学设计及反思

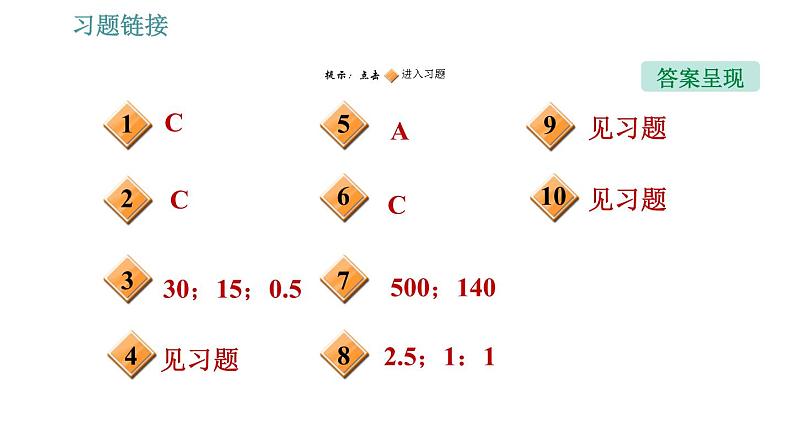

这是一份2020-2021学年14.3 欧姆定律的应用教学设计及反思，共29页。PPT课件主要包含了习题链接，答案呈现，见习题，专题技能训练，答案C等内容，欢迎下载使用。

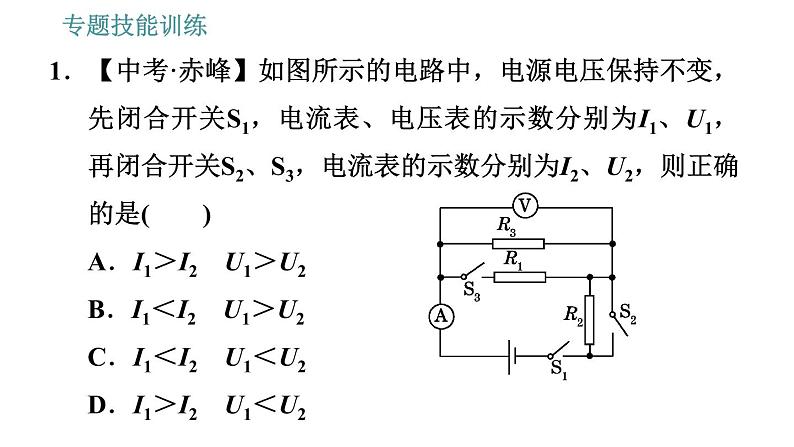

1．【中考·赤峰】如图所示的电路中，电源电压保持不变，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则正确的是(　　)A．I1＞I2　U1＞U2 B．I1＜I2　U1＞U2C．I1＜I2　U1＜U2 D．I1＞I2　U1＜U2

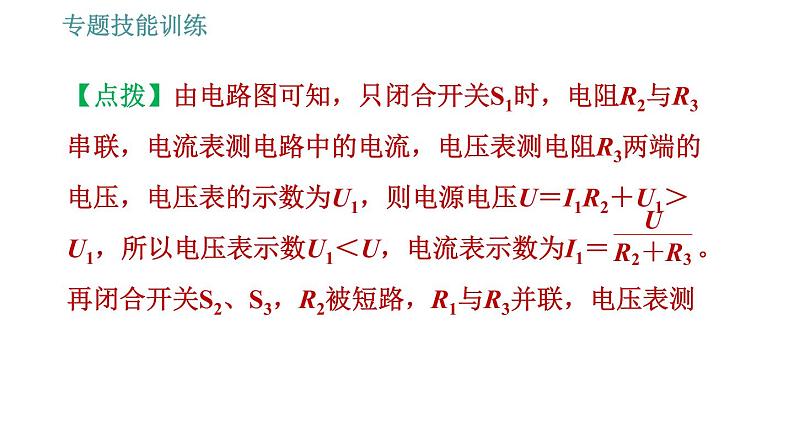

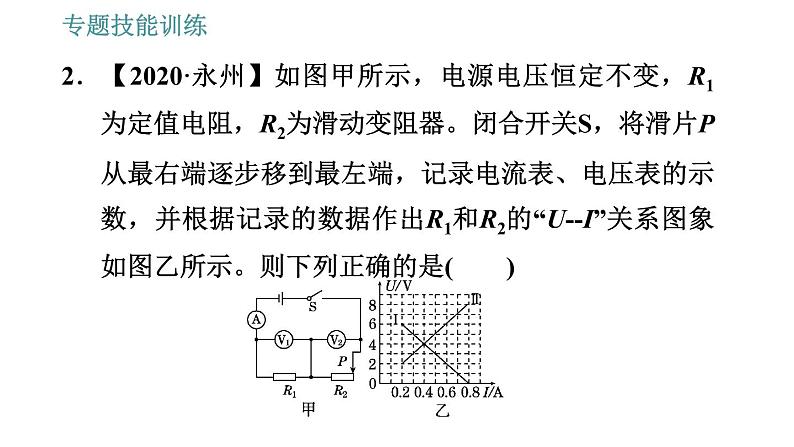

2．【2020·永州】如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，将滑片P从最右端逐步移到最左端，记录电流表、电压表的示数，并根据记录的数据作出R1和R2的“U­-I”关系图象如图乙所示。则下列正确的是(　　)

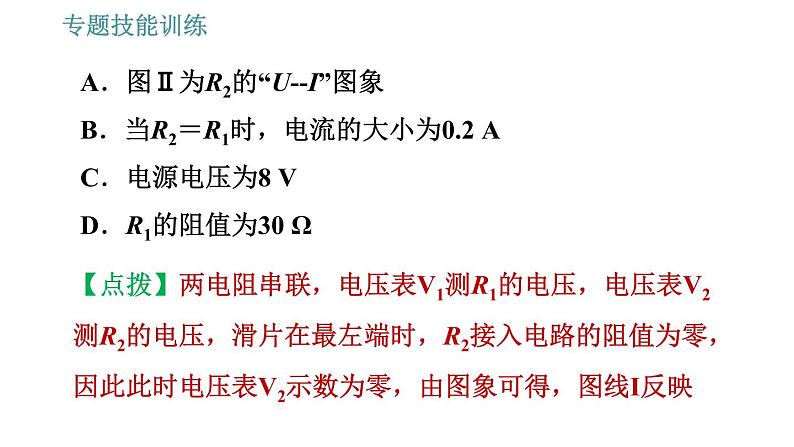

A．图Ⅱ为R2的“U­-I”图象B．当R2＝R1时，电流的大小为0.2 AC．电源电压为8 VD．R1的阻值为30 Ω
【点拨】两电阻串联，电压表V1测R1的电压，电压表V2测R2的电压，滑片在最左端时，R2接入电路的阻值为零，因此此时电压表V2示数为零，由图象可得，图线I反映
电压表V2示数(即R2的电压)随电流的变化，则图线Ⅱ为R1的“U-­I”图象，A错误；串联电路各处的电流相等，当R2＝R1时，由U＝IR知，两电阻的电压相同，由图乙知，即为两图线的交点，可知电流为0.4 A，B错误；由图知，当电流为0.4 A时，两电压表示数均为4 V，则电源电压：U＝4 V＋4 V＝8 V，C正确；当滑片移动到最左端时，电路中只有R1，电压表V2示数为0，电路的电流为0.8 A，
3．【中考·十堰】如图电路中，电源电压不变，变阻器最大阻值R2＝20 Ω，闭合开关S，在移动变阻器滑片P的过程中，电流表的最小示数为0.3 A，而电压表V1的最大示数与最小示数之比为5∶3，则电阻R1＝________Ω，电源电压为________V，电路中的最大电流为________A。
【答案】30；15；0.5
4.【中考·江西】如图所示，电源电压保持不变，电流表的量程为0～0.6 A，电压表的量程为0～15 V，R1＝20 Ω，滑动变阻器R2的规格为“100 Ω　1 A”。(1)闭合开关S1，断开开关S2、S3，电流表示数为0.4 A，求电源电压。
解：闭合开关S1，断开开关S2、S3，为R1的简单电路，电流表示数为0.4 A，根据欧姆定律可得，电源电压：U＝I1R1＝0.4 A×20 Ω＝8 V；
(2)闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表的示数为4 V，求R3的阻值。
(3)闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的阻值取值范围。
解：闭合开关S1、S2和S3，R1、R2并联，电压表测电源电压，电流表测干路电流，根据并联电路各支路独立工作，通过R1的电流为0.4 A不变，电流表的量程为0～0.6 A，则干路电流最大为0.6 A，由并联电路电流的规律，通过变阻器的最大电流：
5．如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数。过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是(　　)A．L1灯丝断了 B．L1短路C．L2灯丝断了 D．L2短路
6．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均无示数。现仅将L1和L2两灯泡的位置对调，其他不变，再次闭合开关时，发现两只灯泡仍不发光，电流表的指针仍然不动，但电压表的指针却有了明显的偏转。根据以上信息可以判断(　　)A．电流表损坏了 B．灯泡L1的灯丝断了C．灯泡L2的灯丝断了 D．电源接线处松脱
7．【中考·昆明】如图甲所示的电路中，电源电压为9 V保持不变，G为灵敏电流计，其内电阻为Rg保持不变；R为热敏电阻，其电阻与温度的关系如图乙所示。闭合开关，当热敏电阻所在的环境温度等于20 ℃时，电流计的示数是2 mA。则当电流计的示数是9 mA时，热敏电阻的阻值是________Ω，它所在的环境温度是________℃。
【点拨】I1＝2 mA＝0.002 A，由图象知，20℃时热敏电阻的阻值R＝4 kΩ＝4 000 Ω，由串联电路特点及欧姆定律得：U＝I1(R＋Rg)，即：9.0 V＝0.002 A×(4 000 Ω＋Rg)，解得：Rg＝500 Ω。当电流I2＝9 mA＝0.009 A时，由串联电路特点及欧姆定律得U＝I2(R′＋Rg)即：9.0 V＝0.009 A×(R′＋500 Ω)，解得：R′＝500 Ω；由图象知，此时热敏电阻所处环境的温度t＝140 ℃。
【答案】500；140
8．【2020·沈阳】在探究“电流与电阻的关系”实验中，电路如图甲所示，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流随电阻R变化的图象。由图象可以得到电压表示数始终保持______V不变；若将图象中A、B两点所对应的电阻RA、RB串联使用，则通过它们的电流之比IA∶IB＝______。
9．为防止酒驾事故的出现，酒精测试仪被广泛应用。有一种由酒精气体传感器制成的呼气酒精测试仪，当接触到的酒精气体浓度增加时，其电阻值降低，如图甲所示。当酒精气体的浓度为0 mg/mL时，R1的电阻为60 Ω。在图乙所示的工作电路中，电源电压恒为8 V，定值电阻R2＝20 Ω。求：
(1)当被检测者的酒精气体浓度为0 mg/mL时，电压表的示数是多少？
(2)现在国际公认的酒驾标准是0.2 mg/mL≤酒精气体浓度＜0.8 mg/mL，当电流表的示数为0.2 A时，试通过计算判断被检测者是否酒驾。
10．【中考·安徽改编】实际测量中使用的大量程电流表是由小量程电流表改装而成的。图甲中G是满偏电流(即小量程电流表允许通过的最大电流)Ig＝3 mA的电流表，其电阻Rg＝10 Ω，要把它改装为一个量程为0～3 A的电流表(如图乙)，求：
(1)当通过小量程电流表的电流为满偏电流时，它两端的电压为多少？
解：当通过小量程电流表的电流为满偏电流时，它两端的电压为U＝IgRg＝3×10－3 A×10 Ω＝0.03 V。
(2)需要给它并联一个多大的电阻R0？(计算结果小数点后保留两位数字)
