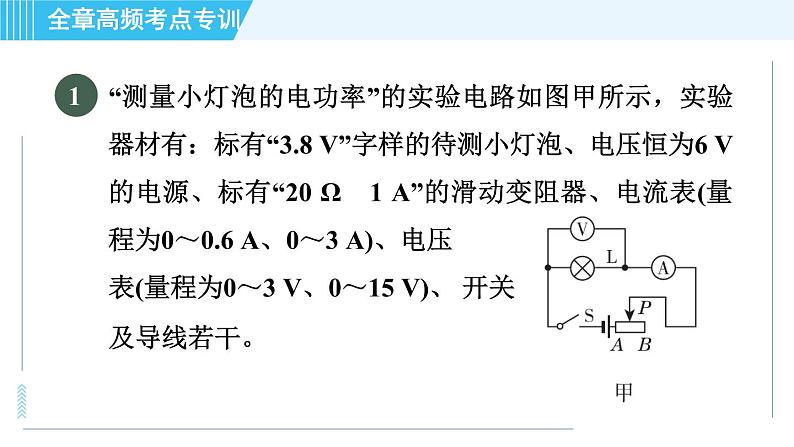

“测量小灯泡的电功率”的实验电路如图甲所示，实验器材有：标有“3.8 V”字样的待测小灯泡、电压恒为6 V的电源、标有“20 Ω　1 A”的滑动变阻器、电流表(量程为0～0.6 A、0～3 A)、电压表(量程为0～3 V、0～15 V)、 开关及导线若干。

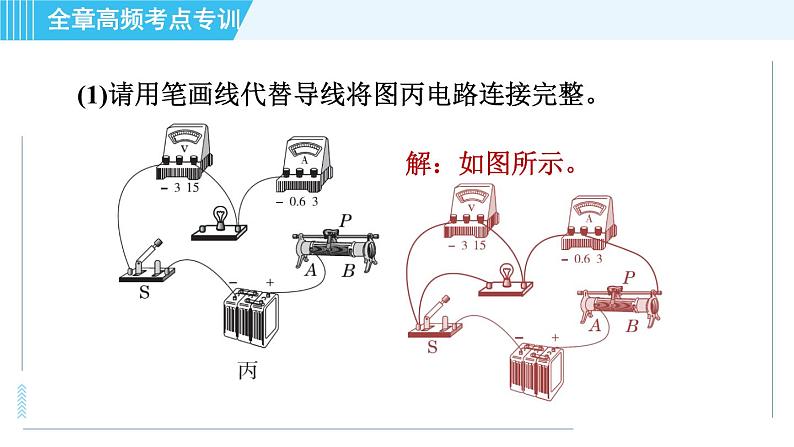

(1)请用笔画线代替导线将图丙电路连接完整。

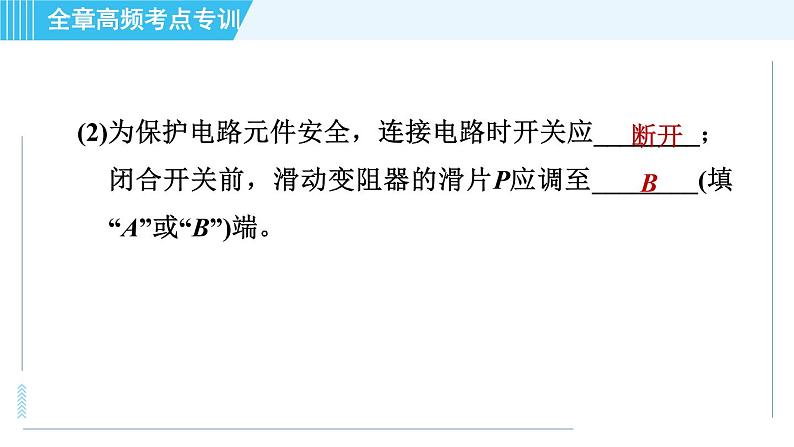

(2)为保护电路元件安全，连接电路时开关应________； 闭合开关前，滑动变阻器的滑片P应调至________(填“A”或“B”)端。

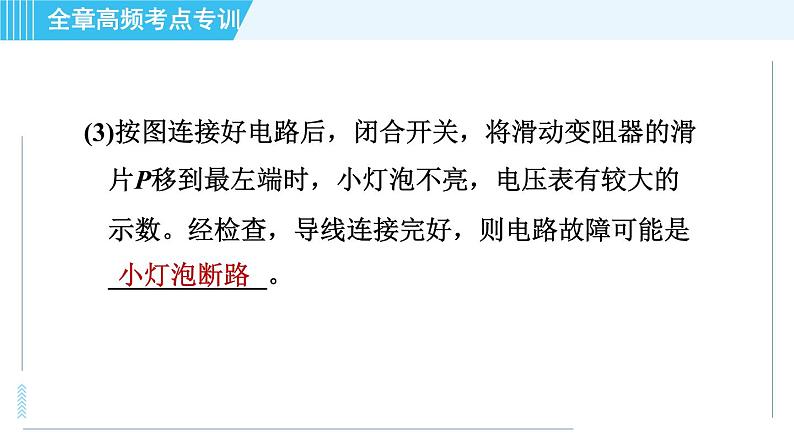

(3)按图连接好电路后，闭合开关，将滑动变阻器的滑片P移到最左端时，小灯泡不亮，电压表有较大的示数。经检查，导线连接完好，则电路故障可能是____________。
(4)排除故障后，向左移动滑动变阻器滑片P，会看到小灯泡变________(填“暗”或“亮”)一些，这说明小灯泡的实际功率与___________________有关系。

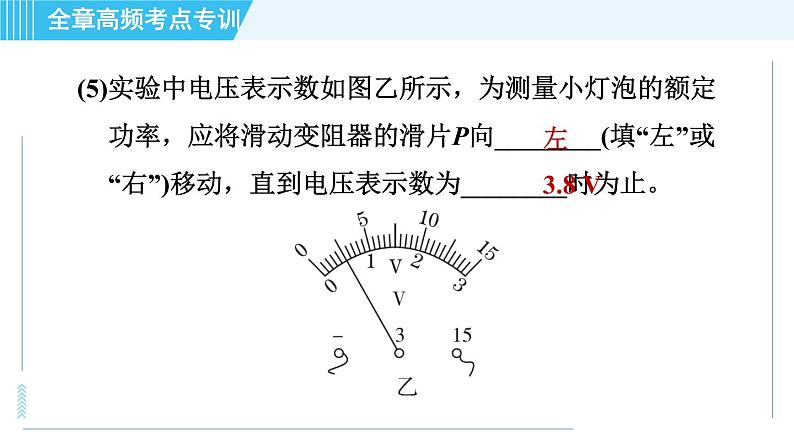

(5)实验中电压表示数如图乙所示，为测量小灯泡的额定功率，应将滑动变阻器的滑片P向________(填“左”或“右”)移动，直到电压表示数为________时为止。
(6)当小灯泡两端的电压为额定电压时，电流表的示数为0.3 A，则小灯泡的额定功率为________W。
【2020•岳阳】在“测量小灯泡的电功率”实验中，选用器材如下：2节干电池、额定电压为2.5 V的小灯泡(额定功率小于1 W)、电流表、电压表、滑动变阻器、开关、导线若干。
(1)请用笔画线代替导线将图甲电路连接完整。
(2)正确连接好电路，闭合开关前，滑动变阻器的滑片应置于________(填“A”或“B”)端。
(3)闭合开关后，移动滑片，发现小灯泡不亮、电流表无示数、电压表有示数，则该电路的故障可能是________(填序号)。A．小灯泡短路　B．小灯泡开路　C．电流表开路
(4)排除故障后，通过正确操作使小灯泡正常发光，电流表的示数如图乙所示，则该小灯泡的额定功率为________W。
(5)实验时，小明组的电流表坏了，他找来了一个已知阻值的定值电阻R0，设计了图丙电路，测小灯泡的额定功率，连好电路后，操作步骤如下：①断开S1、闭合S2，移动滑片，使电压表示数等于小灯泡的额定电压U额；②保持滑片位置不变，断开S2、闭合S1，记下电压表示数U。则小灯泡额定功率表达式：P额＝____________(用U额、U、R0表示)。
