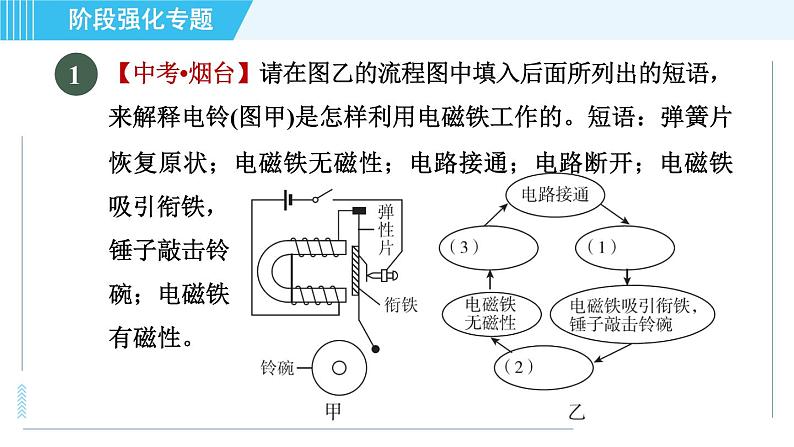

【中考•烟台】请在图乙的流程图中填入后面所列出的短语，来解释电铃(图甲)是怎样利用电磁铁工作的。短语：弹簧片恢复原状；电磁铁无磁性；电路接通；电路断开；电磁铁吸引衔铁，锤子敲击铃碗；电磁铁有磁性。

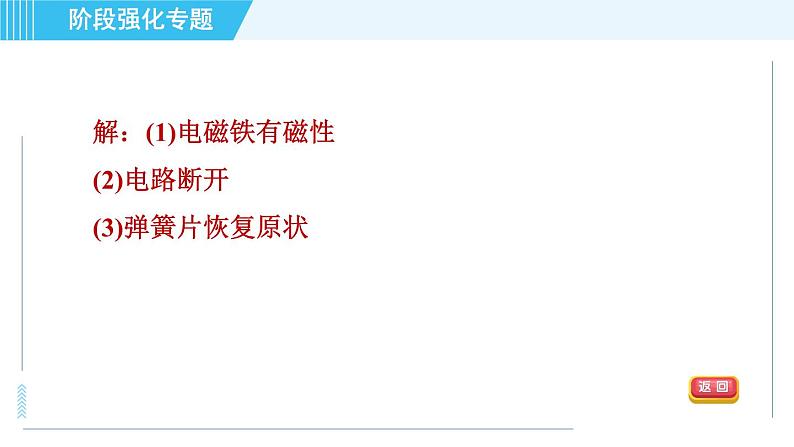

解：(1)电磁铁有磁性　(2)电路断开　(3)弹簧片恢复原状

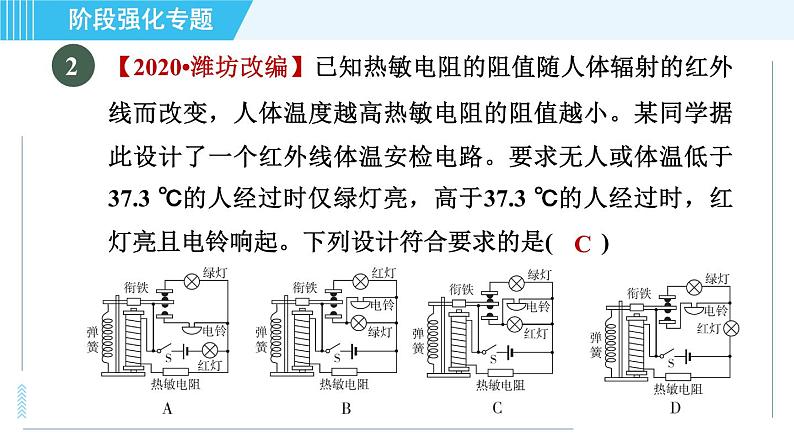

【2020•潍坊改编】已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3 ℃的人经过时仅绿灯亮，高于37.3 ℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是(　　)

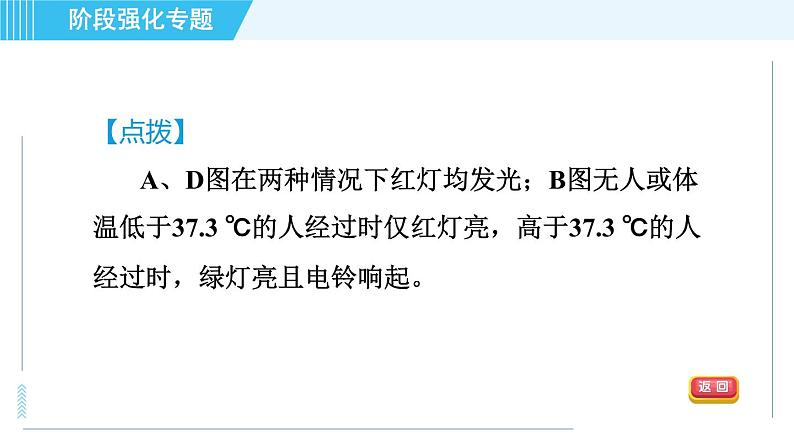

【点拨】A、D图在两种情况下红灯均发光；B图无人或体温低于37.3 ℃的人经过时仅红灯亮，高于37.3 ℃的人经过时，绿灯亮且电铃响起。

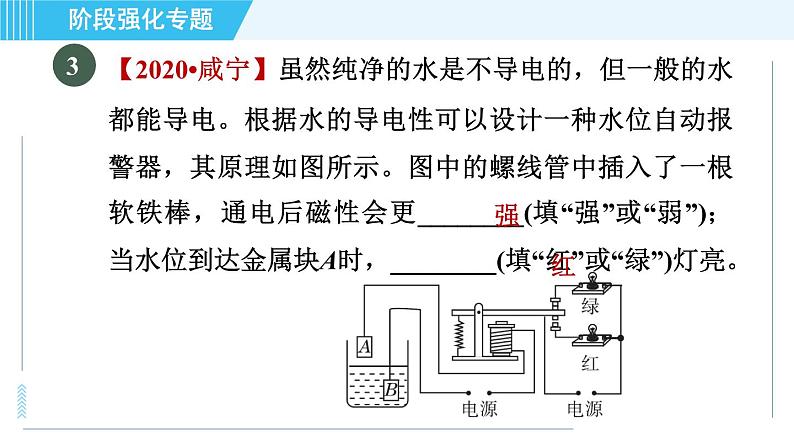

【2020•咸宁】虽然纯净的水是不导电的，但一般的水都能导电。根据水的导电性可以设计一种水位自动报警器，其原理如图所示。图中的螺线管中插入了一根软铁棒，通电后磁性会更________(填“强”或“弱”)；当水位到达金属块A时，________(填“红”或“绿”)灯亮。

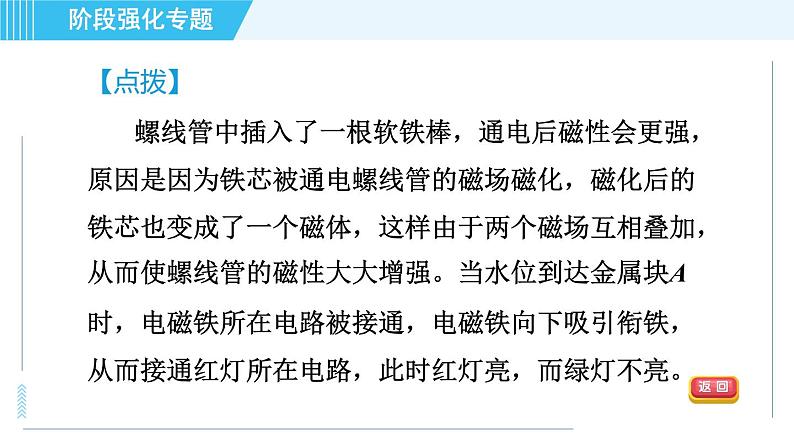

【点拨】螺线管中插入了一根软铁棒，通电后磁性会更强，原因是因为铁芯被通电螺线管的磁场磁化，磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。当水位到达金属块A时，电磁铁所在电路被接通，电磁铁向下吸引衔铁，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
【中考•宁波】如图所示是小利设计的一种限流器原理图，当电流超过限制电流时，会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA属于________杠杆。
【点拨】由图可知杠杆OA动力臂大于阻力臂，属于省力杠杆。
(2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接在进户线的________线上。
【点拨】限流器相当于自动开关，从安全用电角度考虑，应该接在火线上。
(3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为达到设计要求，应把滑动变阻器滑片P向________移动。
【点拨】电流尚未达到设计的限制电流，限流器已经切断电路，说明电磁铁磁性过强，应减小电磁铁中的电流，由于电磁铁与滑动变阻器并联，因此应增大滑动变阻器中的电流，减小电磁铁中的电流，故应减小滑动变阻器接入电路的电阻，即滑片向右移动。
【中考•杭州】如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使埋地感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
(1)电磁继电器工作时，它把电能转化成内能和_________。(2)当绿灯亮时，摄像系统能否工作？________；理由是_____________________________________________________________________。(3)埋地感应电源正负极变化是否影响摄像系统工作？_________。
因为绿灯亮时，自动开关不会闭合，电磁继电器不通
电，导致摄像系统不工作
【2020•黔西南】如图是一款可以设定不同出水温度的电热饮水器原理示意图，R是加热电阻丝，阻值为44 Ω，Rt是热敏电阻，其阻值与温度的关系式为Rt＝5＋0.5t(式中Rt的单位是Ω，t的单位是℃)，R0是设定温度的滑动变阻器。控制电路中，电源电压为3 V，当电磁继电器线圈中的电流小于等于10 mA时，衔铁片会弹起，触点分离，电热饮水器停止加热。[c水＝4.2×103 J/(kg•℃)]
(1)如果将水只加热到80 ℃，闭合开关，则滑动变阻器的阻值要调到多大？(电磁铁线圈电阻忽略不计)
由Rt＝5＋0.5t可得，此时热敏电阻的阻值为45 Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的阻值要调到的大小R0＝R总－Rt＝300 Ω－45 Ω＝255 Ω。
(2)容器内装有700 mL、初温为20 ℃的水，将其加热到100 ℃，用时4 min，则该饮水器正常工作时加热效率是多少？
【中考•湘潭】如图甲所示为某实验室的自动除湿器，除湿器中的压缩机是整个系统的核心，除湿器的动力全部由压缩机来提供。除湿器内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图乙所示。
控制电路中的电源电压U1＝12 V，调控电阻R0的阻值范围为0～1 000 Ω，R为装在除湿器内的湿敏电阻，其阻值随相对湿度φ(空气中含有水蒸气的百分比，单位为：%RH)变化的图像如图丙所示，
L为磁控开关，当湿敏电阻R的阻值发生变化时，控制电路中线圈的电流随之发生变化，当电流大于或等于20 mA时，L的两个磁性弹片相互吸合，工作电路的压缩机开始带动系统进行除湿。工作电路两端电压为220 V，Rg为保护电阻，磁控开关L的线圈电阻不计。问：
(1)当S接通时，可判断出图乙中线圈上端P的磁极是________极。(2)由图丙可知，湿敏电阻R的阻值随着相对湿度的增加而变________；若实验室内部的相对湿度为60%RH，此时湿敏电阻R的阻值为________Ω。
(3)因实验室内有较敏感的器件，要求相对湿度控制在45%RH以内，则调控电阻R0的阻值不能超过多少？
(4)若除湿过程中工作电路的总功率为1 100 W，工作电路的电流为多少？已知保护电阻Rg＝2 Ω，如果除湿器工作时磁控开关L的磁性弹片有一半的时间是闭合的，则1 h内Rg消耗的电能是多少？
