粤沪版九年级下册第十七章 电动机与发电机综合与测试习题课件ppt

这是一份粤沪版九年级下册第十七章 电动机与发电机综合与测试习题课件ppt，文件包含171关于电动机转动的猜想pptx、172探究电动机转动的原理pptx、173发电机为什么能发电pptx、全章高频考点专训专训1区分三大电磁现象pptx、全章高频考点专训专训2应用专题pptx等5份课件配套教学资源，其中PPT共142页， 欢迎下载使用。

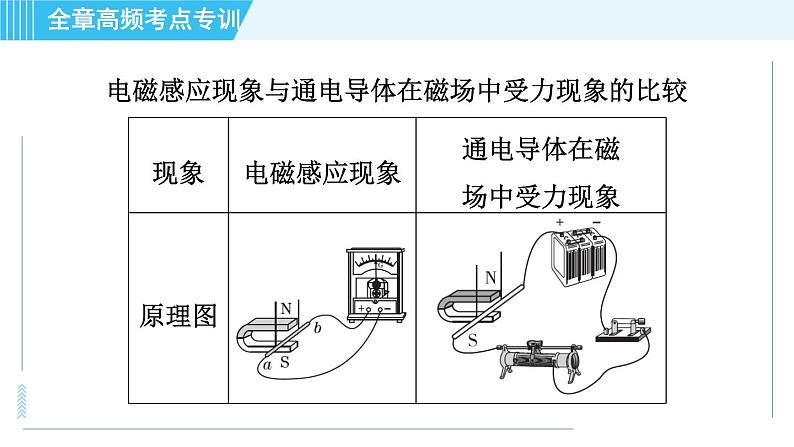

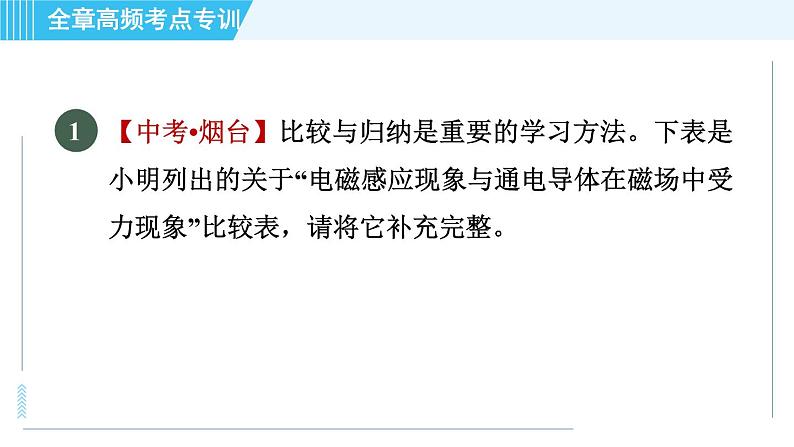

【中考•烟台】比较与归纳是重要的学习方法。下表是小明列出的关于“电磁感应现象与通电导体在磁场中受力现象”比较表，请将它补充完整。

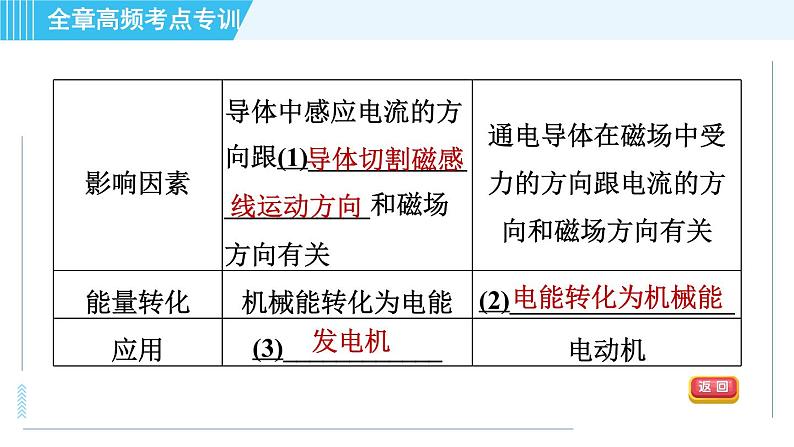

电磁感应现象与通电导体在磁场中受力现象的比较

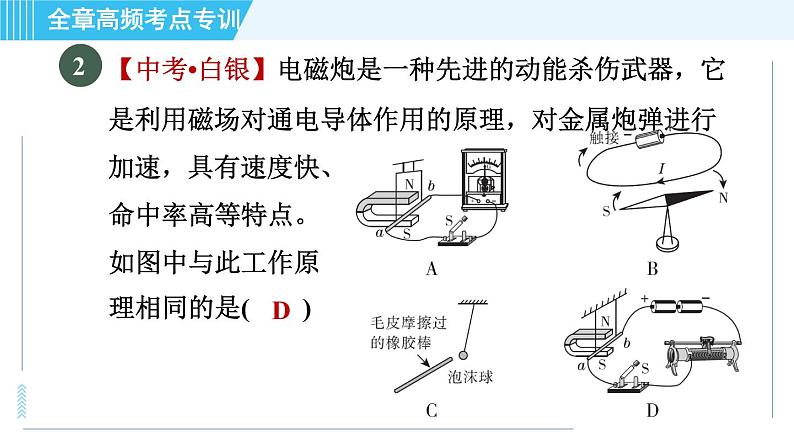

【中考•白银】电磁炮是一种先进的动能杀伤武器，它是利用磁场对通电导体作用的原理，对金属炮弹进行加速，具有速度快、命中率高等特点。如图中与此工作原理相同的是(　　)

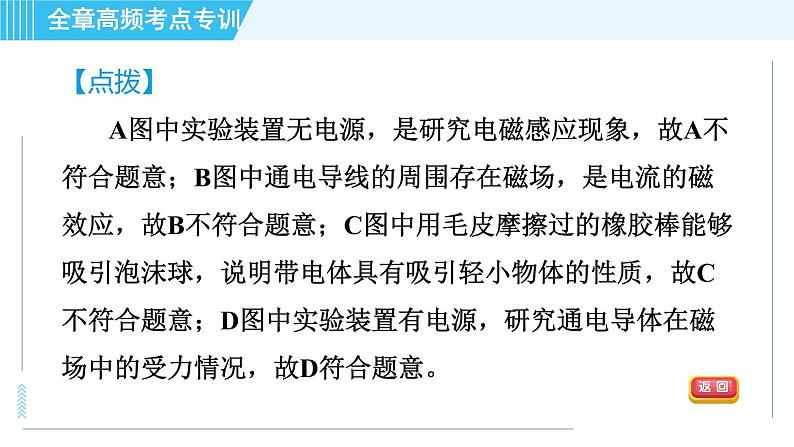

【点拨】A图中实验装置无电源，是研究电磁感应现象，故A不符合题意；B图中通电导线的周围存在磁场，是电流的磁效应，故B不符合题意；C图中用毛皮摩擦过的橡胶棒能够吸引泡沫球，说明带电体具有吸引轻小物体的性质，故C不符合题意；D图中实验装置有电源，研究通电导体在磁场中的受力情况，故D符合题意。
【2020•巴中】如图所示的四个装置，说法正确的是(　　)
A．图甲装置的原理可用来制作电动机B．图乙装置可用来演示磁场对电流的作用C．图丙装置可用来探究电磁铁的磁性强弱与电流大小的关系D．图丁装置在工作过程中可将电能转化为机械能
【点拨】图甲中没有电源，验证了闭合电路的一部分导体切割磁感线时产生感应电流，是发电机的原理图，A错误；图乙验证了通电导体周围存在磁场，这是奥斯特实验，验证了电流的磁效应，B错误；
图丙中电流大小一定，匝数多的线圈吸引较多的铁钉，可用来演示电磁铁中磁性强弱与线圈匝数的关系，不能探究电磁铁的磁性强弱与电流大小的关系，C错误；图丁中有电源，是验证通电导体在磁场中受力的实验，利用此装置的原理制造了电动机，电动机在工作过程中将电能转化为机械能，D正确。
【中考•泸州】如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是(　　)
A．接入电流表可探究电磁感应现象，与发电机原理相同B．接入电流表可探究通电导体在磁场中的受力问题，与发电机原理相同C．接入电源可探究电磁感应现象，与电动机原理相同D．接入电源可探究通电导体在磁场中的受力问题，与发电机原理相同
【点拨】在虚线框中接入电流表，电路中无电源，闭合电路中的部分导体在磁场中做切割磁感线运动时，会产生感应电流，可以探究电磁感应现象，与发电机的原理相同；在虚线框中接入电源，通电导体在磁场中会受到力的作用，可以探究通电导体在磁场中的受力问题，与电动机的原理相同。
【2020•成都】小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是(　　)A．“甲电机”将电能转化为机械能B．“乙电机”将机械能转化为电能C．“甲电机”依据电磁感应来工作D．两电机的工作原理是相同的
【点拨】“甲电机”相当于发电机，将机械能转化为电能，A错误；“乙电机”相当于电动机，将电能转化为机械能，B错误；“甲电机”相当于发电机，利用电磁感应工作，C正确；“乙电机”相当于电动机，利用磁场对电流有力的作用工作，两电机的工作原理不同，D错误。
【中考·潍坊】如图所示，用绝缘细线分别将铜棒ab、cd水平悬挂，置于磁场方向竖直的蹄形磁铁间，两铜棒间用柔软的细长导线连接成闭合回路。下列说法中正确的是(　　)
A．竖直上下移动ab，闭合回路abcd中有电流产生B．左右移动ab，cd将会运动C．ab左右移动的方向，对cd受力方向无影响D．仅调换右侧蹄形磁铁上下磁极，对cd所受磁场作用力的方向无影响
【点拨】竖直方向上下移动ab，ab运动方向与磁感线方向平行，没有切割磁感线，闭合回路abcd中没有电流产生，故A错误；左右移动ab，ab做切割磁感线运动，闭合回路abcd中有电流产生，cd通电，在磁场中受力而运动，故B正确；
ab向左切割磁感线和向右切割磁感线，磁场方向不变，切割磁感线方向改变，感应电流方向改变，cd中通入电流方向变化，磁场方向不变，则cd受力后运动方向改变，故C错误；仅调换右侧蹄形磁铁上下磁极，电流方向不变，cd运动方向变化，故D错误。
【中考•泸州，多选】某同学在家庭实验室中，将甲、乙图中的装置连接成了如图所示的通路，其中两个相同的铜线圈处于磁场中。用外力使甲图中的线圈在磁场中摆动。下列说法正确的是(　　)
A．乙图中的线圈有电流通过，也会随着运动起来B．乙图类似于发电机，其原理是电磁感应C．甲图类似于电动机，其原理是磁场对电流有力的作用D．甲图中的线圈在运动过程中将机械能转化为电能
【点拨】甲图应用的是电磁感应原理，其装置类似发电机，将机械能转化为电能，乙图装置类似电动机，原理是通电导体在磁场中受力，将电能转化为机械能，由此判断A、D正确。
【2020·武汉】如图所示的装置可以用来研究____________(填“电动机”或“发电机”)的工作原理。将图中的电源换成电流表，闭合开关，让导体ab左右运动，发现电流表指针偏转，表明导体ab中________(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。
【中考·日照，多选】如图为扬声器的示意图，当从P、Q两端输入携带声音信息、时刻变化的电流时，线圈就受到时刻变化的力的作用，从而带动纸盆振动起来，发出声音。下列判断正确的有(　　)
A．发电机原理与扬声器相同B．电动机原理与扬声器相同C．在P、Q两端接上灵敏电流计，拉动纸盆来回运动，电流计指针会来回偏转D．在P、Q两端输入大小、方向均不变的电流时，扬声器会持续发出同一个声音
【点拨】扬声器把电信号转化为声信号，是利用通电导体在磁场中受力的原理来工作的，在工作中将电能转化为机械能，与电动机的原理相同，故A错误、B正确；
若在P、Q两端接上灵敏电流计，拉动纸盆来回运动，线圈会在磁场中做切割磁感线运动，在电路中会产生感应电流，电流计指针会来回偏转，故C正确；若在P、Q两端输入大小、方向均不变的电流时，线圈中会产生磁场，与永久磁体相吸引或相排斥，不会引起纸盆的振动，不会发出声音，故D错误。
【中考•齐齐哈尔】如图所示是动圈式话筒和扬声器的构造示意图。讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流。变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音。根据以上叙述思考，下列说法正确的是(　　)
A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用B．动圈式话筒是把电能转化成机械能的一种装置C．电风扇的工作原理与动圈式话筒的工作原理相同D．扬声器的工作原理是法拉第发现的电磁感应现象
【点拨】扬声器的工作原理是通电导体在磁场中受力而运动，故A正确、D错误；动圈式话筒是根据电磁感应原理工作的，将机械能转化为电能，故B错误；电风扇的主要构件是电动机，它的工作原理是通电导体在磁场中受力而运动，电风扇的工作原理与动圈式话筒的工作原理不同，故C错误。
