粤沪版九年级下册第十八章 家庭电路与安全用电综合与测试习题课件ppt

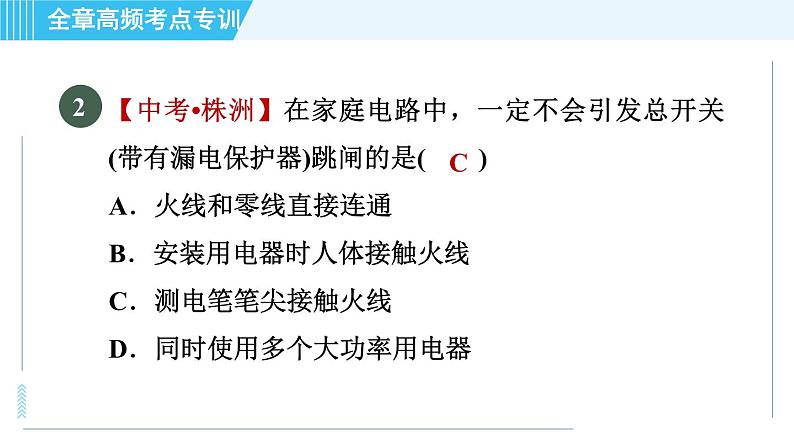

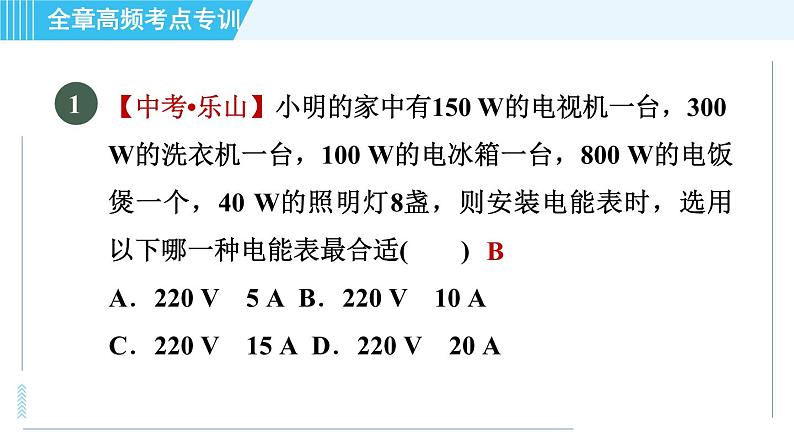

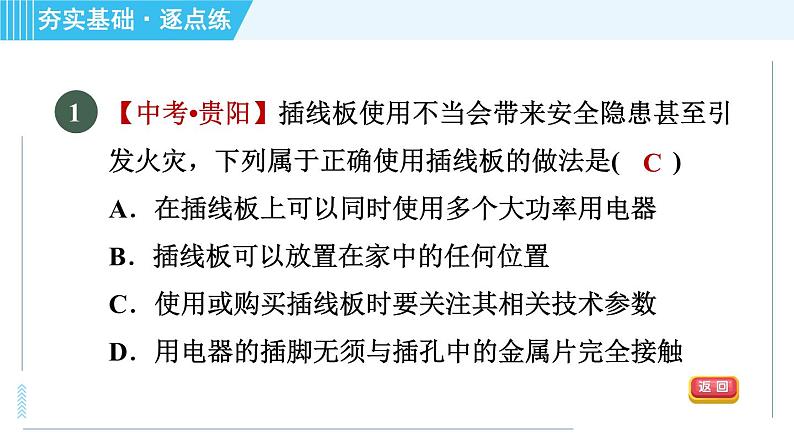

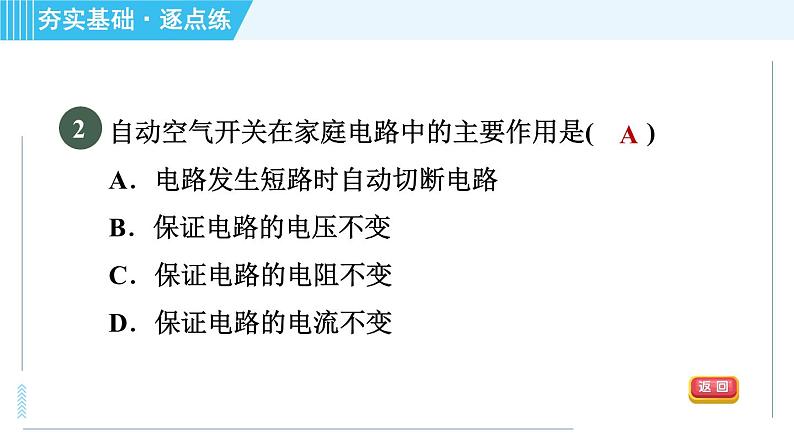

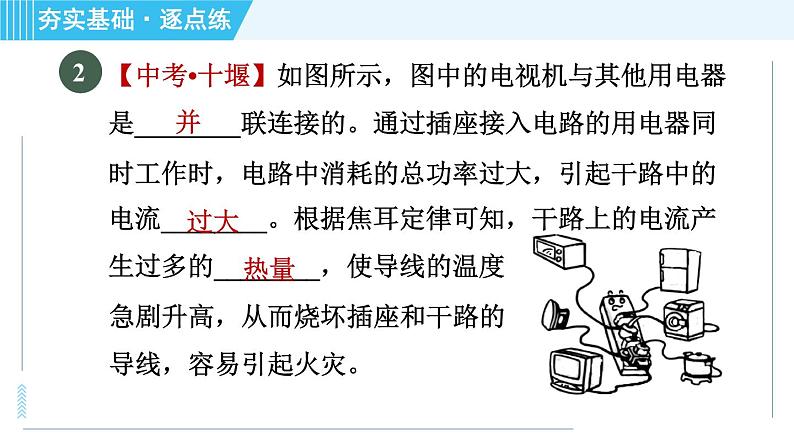

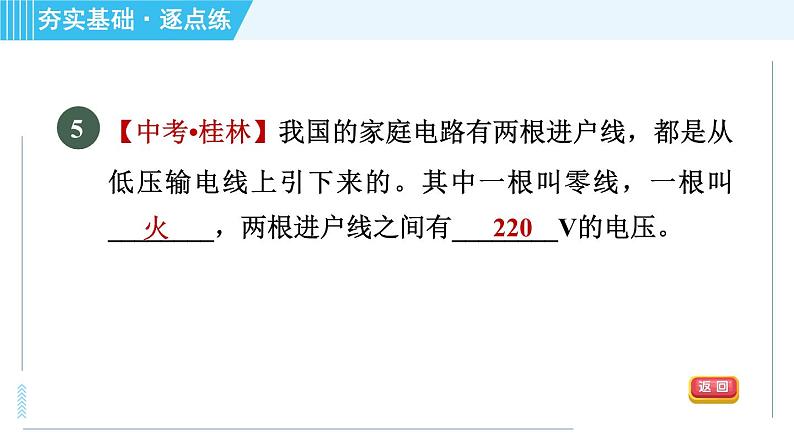

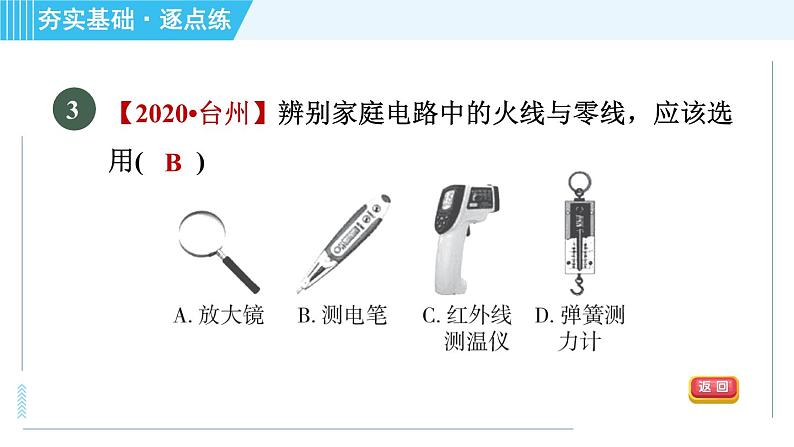

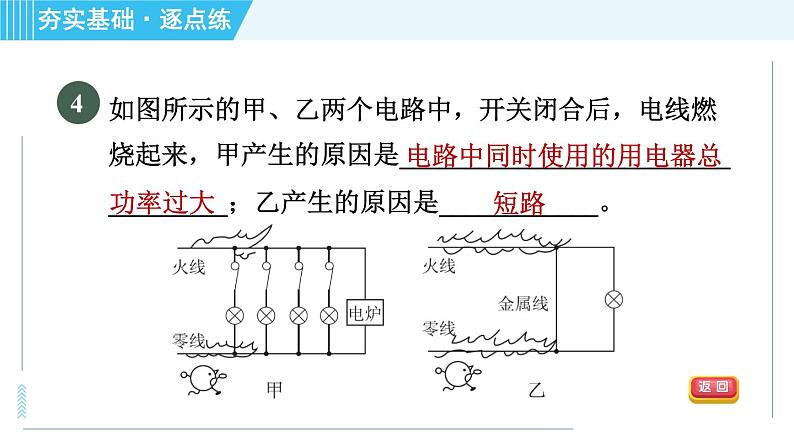

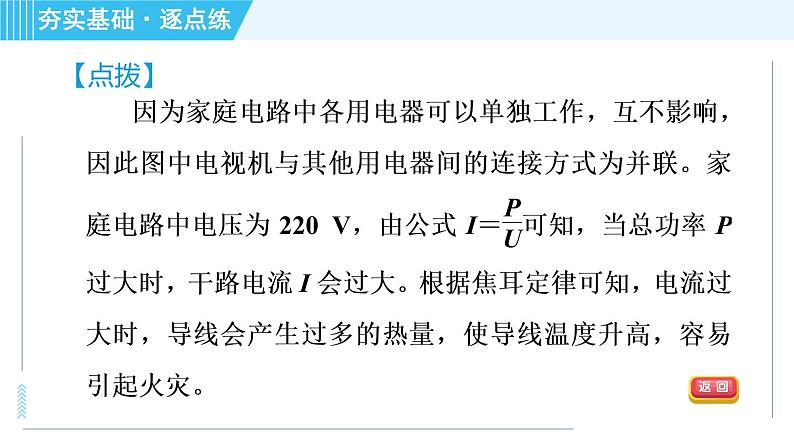

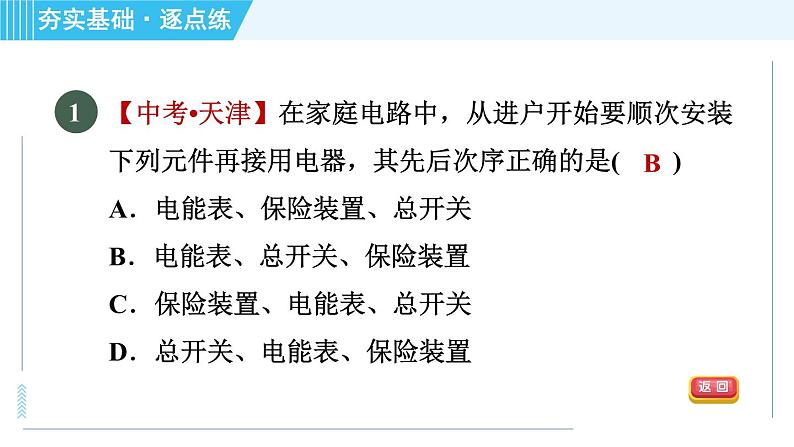

这是一份粤沪版九年级下册第十八章 家庭电路与安全用电综合与测试习题课件ppt，文件包含沪粤版九年级全一册物理课件第十八章181家庭电路pptx、沪粤版九年级全一册物理课件第十八章182怎样用电才安全pptx、沪粤版九年级全一册物理课件第十八章183电能与社会发展pptx、沪粤版九年级全一册物理课件第十八章全章高频考点专训专训1家庭电路与安全用电pptx、沪粤版九年级全一册物理课件第十八章全章高频考点专训专训2生活用电的计算pptx、沪粤版九年级全一册物理课件第十八章阶段强化专题七专训1生活用电的作图pptx、沪粤版九年级全一册物理课件第十八章阶段强化专题七专训2电路故障的判断pptx等7份课件配套教学资源，其中PPT共146页， 欢迎下载使用。

如图所示为小强家某个房间内的实物电路，请画出该房间内家庭电路的电路图。
【2020•陕西】如图，将灯泡及开关正确连入家庭电路。
【点拨】开关要接在火线和灯泡之间，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
【中考•郴州】请用笔画线表示导线，将图中的电灯和开关正确接入家庭电路。
【中考•泰州】将图中带开关的三孔插座正确接入家庭电路。
将如图所示的电水壶的3条接线按照安全用电的原则连接到插头上。
【2020•自贡】生活中有一种插线板，在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指示灯、电阻和插孔的连接方式，并与电源线接通。
【2020•扬州】如图，只闭合开关S，风扇M工作；只闭合开关S1，灯泡和风扇M都不工作；同时闭合开关S、S1，风扇M和灯泡都工作。请用笔画线代替导线把电路连接完整。
【点拨】由题知，只闭合开关S，风扇M能单独工作，灯泡和风扇M为并联；若只闭合开关S1，灯泡不亮，由此可知S1在灯泡所在支路上，S在干路上。
【中考•广东】如图所示，①请将图中“光控开关”“声控开关”和灯泡用笔画线代替导线完成楼道灯自动控制电路，要求在光线较暗且有声音时才亮；②安装一个不受开关控制的三孔插座。
【2019•无锡】请在电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。
