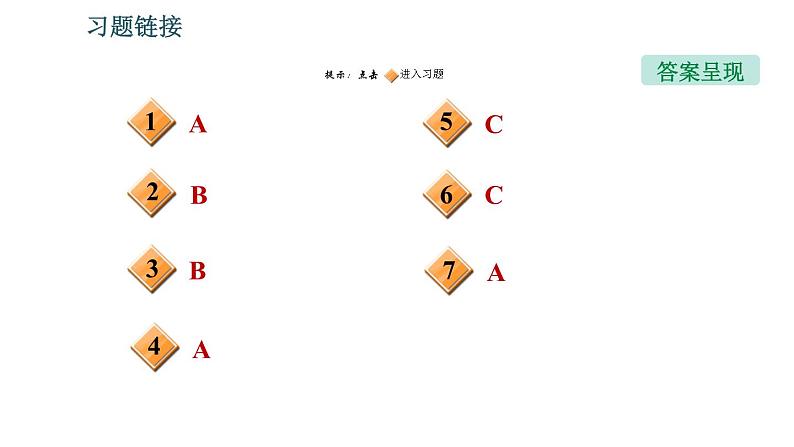

这是一份2020-2021学年第十七章 从指南针到磁浮列车综合与测试示范课ppt课件，共14页。PPT课件主要包含了答案呈现，答案A，答案B，答案C等内容，欢迎下载使用。

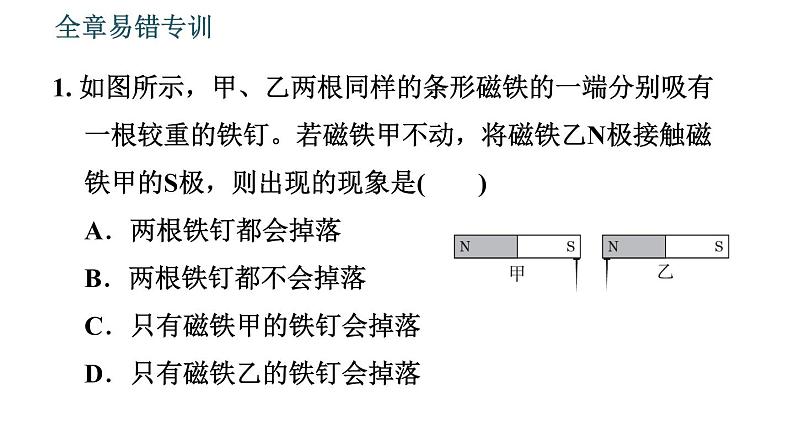

1. 如图所示，甲、乙两根同样的条形磁铁的一端分别吸有一根较重的铁钉。若磁铁甲不动，将磁铁乙N极接触磁铁甲的S极，则出现的现象是(　　)A．两根铁钉都会掉落B．两根铁钉都不会掉落C．只有磁铁甲的铁钉会掉落D．只有磁铁乙的铁钉会掉落

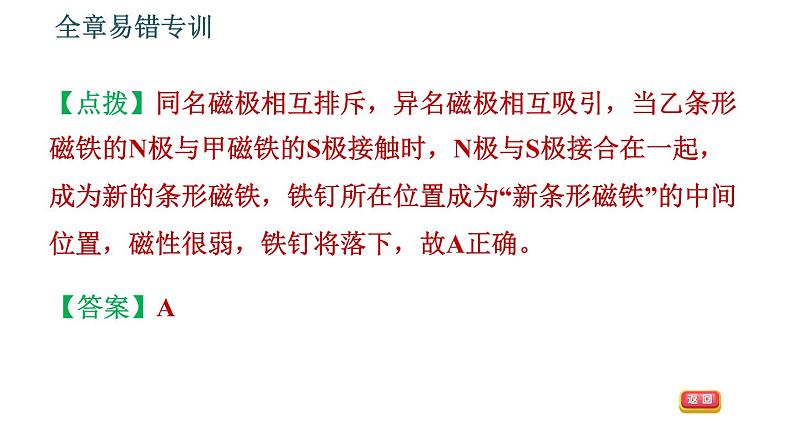

【点拨】同名磁极相互排斥，异名磁极相互吸引，当乙条形磁铁的N极与甲磁铁的S极接触时，N极与S极接合在一起，成为新的条形磁铁，铁钉所在位置成为“新条形磁铁”的中间位置，磁性很弱，铁钉将落下，故A正确。

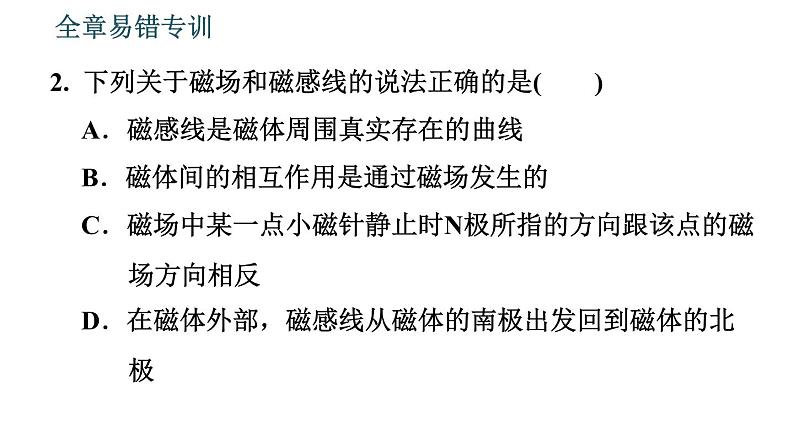

2. 下列关于磁场和磁感线的说法正确的是(　　)A．磁感线是磁体周围真实存在的曲线B．磁体间的相互作用是通过磁场发生的C．磁场中某一点小磁针静止时N极所指的方向跟该点的磁场方向相反D．在磁体外部，磁感线从磁体的南极出发回到磁体的北极

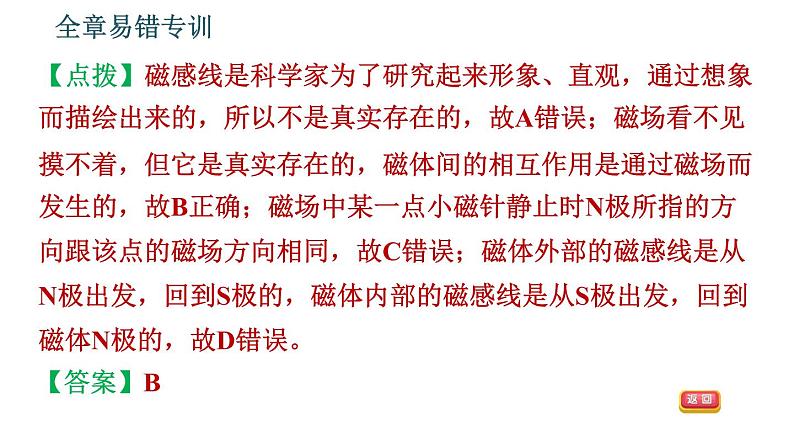

【点拨】磁感线是科学家为了研究起来形象、直观，通过想象而描绘出来的，所以不是真实存在的，故A错误；磁场看不见摸不着，但它是真实存在的，磁体间的相互作用是通过磁场而发生的，故B正确；磁场中某一点小磁针静止时N极所指的方向跟该点的磁场方向相同，故C错误；磁体外部的磁感线是从N极出发，回到S极的，磁体内部的磁感线是从S极出发，回到磁体N极的，故D错误。

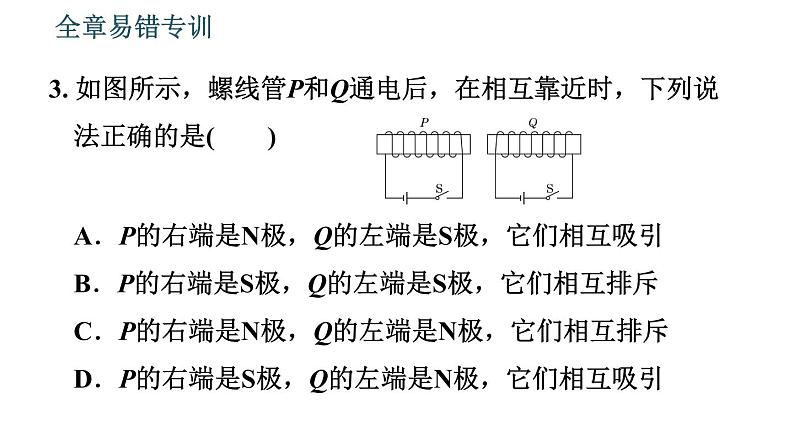

3. 如图所示，螺线管P和Q通电后，在相互靠近时，下列说法正确的是(　　)A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是S极，它们相互排斥C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是N极，它们相互吸引
【点拨】由右手螺旋定则可知螺线管P左端为N极，右端为S极，螺线管Q左端为S极，右端为N极，即两磁铁同名磁极相对，相互排斥。
4. 在如图所示的螺线管内放一枚小磁针，开关闭合后，小磁针的N极(描黑的部分)将(　　)   A．不动　 B．向外转90°　C．向里转90°　 D．旋转180°
【点拨】当开关S闭合后，由右手螺旋定则可知，螺线管右端为N极，左端为S极。小磁针北极的指向和该点磁场的方向是相同的，在螺线管的外面，磁感线是从N极出发回到S极的，而在螺线管的内部是由S极回到N极的，故当开关S闭合后，小磁针的北极不动。
5. 关于放在磁场中的通电导体，下列说法中正确的是(　　)A．一定受磁场力的作用　 B．一定不受磁场力的作用C．可能受磁场力的作用 D．以上说法都不正确
6. 如图是一种自行车前轮的结构图。行驶中,磁铁靠近传感器时,磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号，信号传入速度计能测出自行车行驶的速度和里程。 下列选项能说明其原理的是(　　)
【点拨】由题意可知，该装置能测出自行车行驶速度和里程的原理是通电导体在磁场中受力运动。由A图知，这是演示电流磁效应的实验装置(奥斯特实验的装置)，故A不符合题意；由B、D图知，这是电磁铁，电磁铁是利用电流的磁效应制成的，故B、D不符合题意；由C图知，这是演示磁场对电流作用的实验装置，即通电导体在磁场中受力运动，故C符合题意。
7. 如图所示，把导体ab放在磁场里，闭合开关，发现通电导体ab向右运动，则(　　)  A．对调电源正负极，ab向左运动B．调换上下磁极和电源正负极，ab保持静止C．调换蹄形磁体上下磁极，ab向右运动D．调换开关的两个接线柱，ab向左运动
