2020-2021学年第四章 多彩的光综合与测试同步测试题

这是一份2020-2021学年第四章 多彩的光综合与测试同步测试题，共8页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。

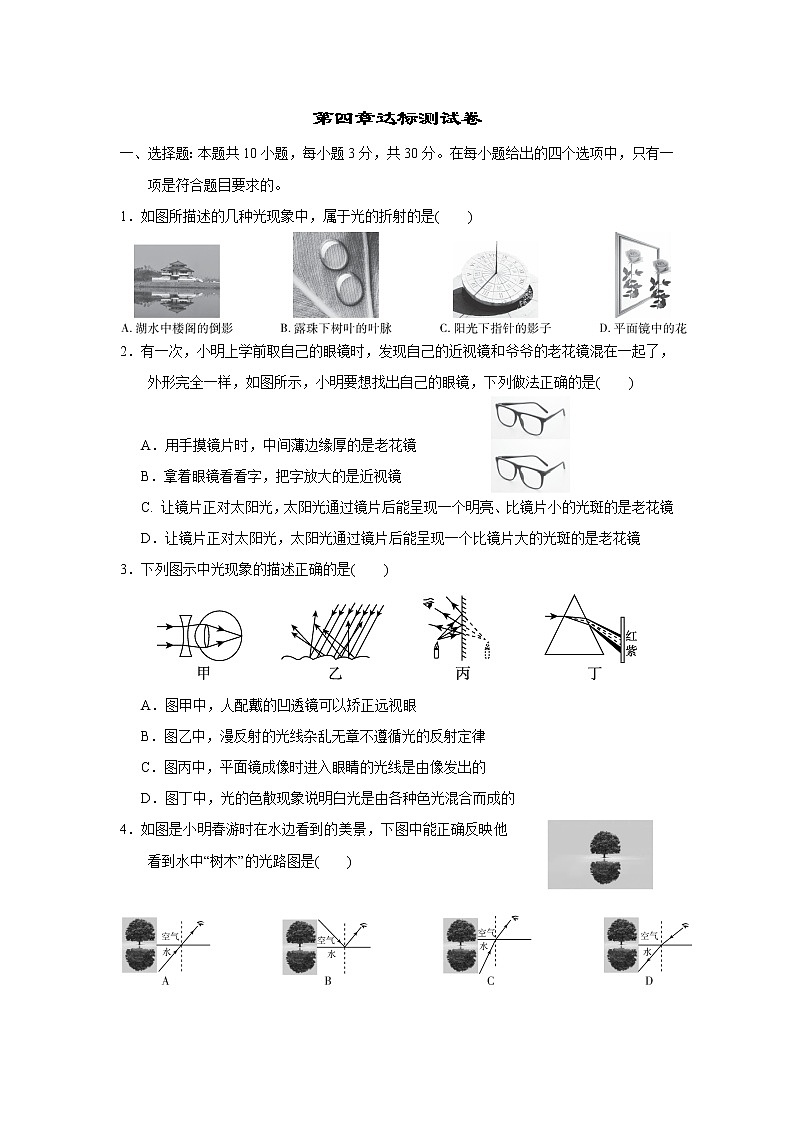

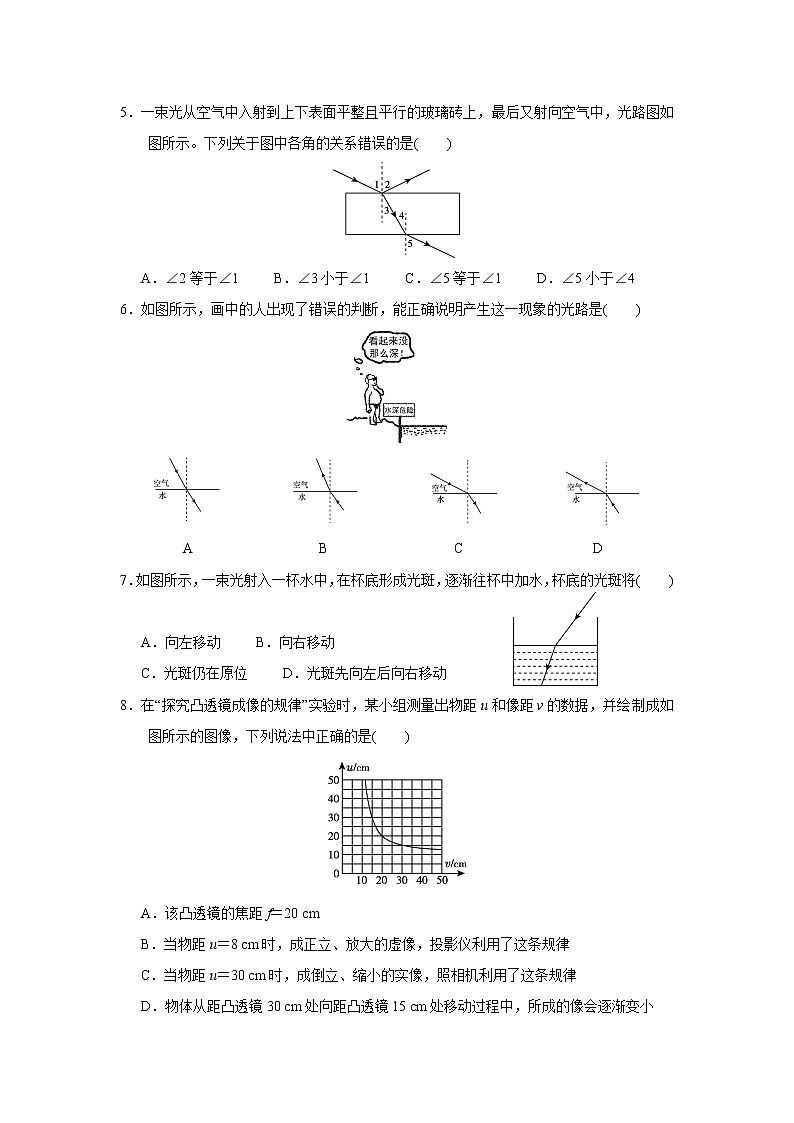

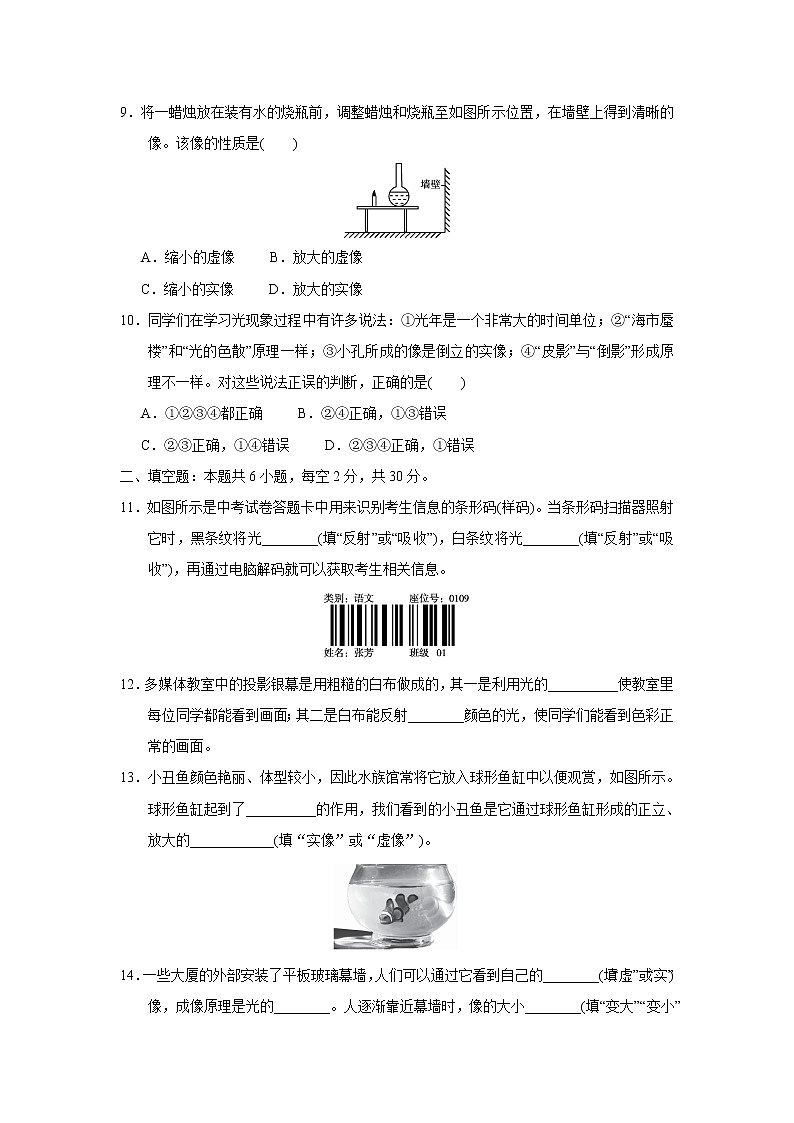

第四章达标测试卷一、选择题：本题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项是符合题目要求的。1．如图所描述的几种光现象中，属于光的折射的是(　　)2．有一次，小明上学前取自己的眼镜时，发现自己的近视镜和爷爷的老花镜混在一起了，外形完全一样，如图所示，小明要想找出自己的眼镜，下列做法正确的是(　　)    A．用手摸镜片时，中间薄边缘厚的是老花镜   B．拿着眼镜看看字，把字放大的是近视镜   C. 让镜片正对太阳光，太阳光通过镜片后能呈现一个明亮、比镜片小的光斑的是老花镜   D．让镜片正对太阳光，太阳光通过镜片后能呈现一个比镜片大的光斑的是老花镜3．下列图示中光现象的描述正确的是(　　)   A．图甲中，人配戴的凹透镜可以矫正远视眼   B．图乙中，漫反射的光线杂乱无章不遵循光的反射定律   C．图丙中，平面镜成像时进入眼睛的光线是由像发出的   D．图丁中，光的色散现象说明白光是由各种色光混合而成的4．如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是(　　)  5．一束光从空气中入射到上下表面平整且平行的玻璃砖上，最后又射向空气中，光路图如图所示。下列关于图中各角的关系错误的是(　　)   A．∠2等于∠1     B．∠3小于∠1     C．∠5等于∠1     D．∠5小于∠46．如图所示，画中的人出现了错误的判断，能正确说明产生这一现象的光路是(　　)A　　　　　　  　　B　　　　　　　  　C　　　　　　 　　　D7．如图所示，一束光射入一杯水中，在杯底形成光斑，逐渐往杯中加水，杯底的光斑将(　　)    A．向左移动     B．向右移动   C．光斑仍在原位     D．光斑先向左后向右移动8．在“探究凸透镜成像的规律”实验时，某小组测量出物距u和像距v的数据，并绘制成如图所示的图像，下列说法中正确的是(　　)    A．该凸透镜的焦距f＝20 cm   B．当物距u＝8 cm时，成正立、放大的虚像，投影仪利用了这条规律   C．当物距u＝30 cm时，成倒立、缩小的实像，照相机利用了这条规律   D．物体从距凸透镜30 cm处向距凸透镜15 cm处移动过程中，所成的像会逐渐变小9．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是(　　)    A．缩小的虚像     B．放大的虚像     C．缩小的实像     D．放大的实像10．同学们在学习光现象过程中有许多说法：①光年是一个非常大的时间单位；②“海市蜃楼”和“光的色散”原理一样；③小孔所成的像是倒立的实像；④“皮影”与“倒影”形成原理不一样。对这些说法正误的判断，正确的是(　　)   A．①②③④都正确     B．②④正确，①③错误   C．②③正确，①④错误     D．②③④正确，①错误二、填空题：本题共6小题，每空2分，共30分。11．如图所示是中考试卷答题卡中用来识别考生信息的条形码(样码)。当条形码扫描器照射它时，黑条纹将光________(填“反射”或“吸收”)，白条纹将光________(填“反射”或“吸收”)，再通过电脑解码就可以获取考生相关信息。12．多媒体教室中的投影银幕是用粗糙的白布做成的，其一是利用光的__________使教室里每位同学都能看到画面；其二是白布能反射________颜色的光，使同学们能看到色彩正常的画面。13．小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏，如图所示。球形鱼缸起到了__________的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的____________(填“实像”或“虚像”)。14．一些大厦的外部安装了平板玻璃幕墙，人们可以通过它看到自己的________(填“虚”或“实”)像，成像原理是光的________。人逐渐靠近幕墙时，像的大小________(填“变大”“变小”或“不变”)。我国已经对玻璃幕墙的安装制定了限制性法规，因为玻璃幕墙会发生________(填“镜面”或“漫”)反射，造成光污染。15．如图所示，一束光在空气和玻璃两种介质的界面上发生了反射和折射，请判断：________是入射光线，反射角是________度，玻璃在____________________(填“AB面的左方”“AB面的右方”“CD面的上方”或“CD面的下方”)。16．人的眼球好像照相机，晶状体和角膜共同作用相当于一个__________；小丽的眼睛成像情况如图所示，为矫正视力应当配戴眼镜片为 __________的眼镜。(均填“凸透镜”或“凹透镜”)三、作图题：本题共2小题，每题2分，共4分。17．利用一块平面镜使图中的一束光竖直射入井中，请画出平面镜的位置和反射光线。18．图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。四、实验题：本题共3小题，共36分。19．(8分)为了探究“光反射时的规律”，实验小组的同学选用了平面镜、纸板、激光器和几种不同颜色的笔，设计了如图所示的实验。次数∠i∠r170°70°245°45°330° 30°　　　　　　(1)实验中还需要的器材是________。(2)实验中为了使光线能在纸板上显示出来，方便实验研究，应该采取的操作是________。   A．向纸板喷烟或雾   B．使光束垂直纸板射到O点   C．使光束贴着纸板射到O点(3)改变光束入射的角度，多做几次，换用不同颜色的笔记录每次光的径迹。取下纸板，测量ON两侧的∠i和∠r，将数据记录在上表中，根据数据得出的结论是　。(4)若将一束光贴着纸板沿FO方向射到O点，光将沿图中的OE方向射出，因为在反射现象中，________________。20．(12分)如图，是“探究平面镜成像特点”的实验装置。(1)将一张白纸放在水平桌面上，将玻璃板与纸面____________放置。(2)蜡烛B与蜡烛A大小相同，目的是比较____________关系。(3)实验中，看到点燃的蜡烛A通过玻璃板成两个像，其中距离观察者较远的像比较__________(填“亮”或“暗”)。移开蜡烛B，在其原来位置放一光屏，在光屏上__________(填“能”或“不能”)看到蜡烛A的像，这个现象说明平面镜所成的像是______像。(4)移动蜡烛A进行多次实验，目的是________________________________。21．(16分)用如图所示的装置做“探究凸透镜成像规律”实验。(1)实验前，应调节蜡烛烛焰、凸透镜和光屏三者中心在______________。(2)小明用蜡烛做实验，烛焰在图甲所示位置能在光屏上成一清晰的像，则该像是倒立、__________(填“放大”“等大”或“缩小”)的实像，__________(填“投影仪”或“照相机”)就是应用这一原理制成的。若保持蜡烛和光屏位置不变，移动透镜至__________cm刻度线处，光屏上能再次呈现清晰的像，如图乙__________(填字母)。(3)实验一段时间后，发现烛焰在光屏上的像往__________(填“上”或“下”)移，要使像呈现在光屏的中央，若光屏和蜡烛不动，应将透镜向__________调整。为使像更稳定，实验过程中可以用LED灯替代蜡烛。(4)实验中，若用不透明的硬纸板挡住凸透镜的上半部分，则光屏上的像__________(填选项序号)。   A．只出现烛焰像的上半部分   B．只出现烛焰像的下半部分   C．出现烛焰完整的像，但像变小了   D．像仍然是完整的，且大小不变，只是变暗了
答案一、1.B　2.C　3．D　点拨：远视眼的晶状体比较薄，成像在视网膜的后面，需要用凸透镜进行矫正；近视眼是因为晶状体厚，成像在视网膜的前面，需要用凹透镜进行矫正，故A错误；图乙中，平行光反射后的光线杂乱无章，这是发生了漫反射，漫反射同样遵循光的反射定律，故B错误；平面镜成像时进入眼睛的光线是由物体发出的光线经平面镜反射后进入的，故C错误；光的色散现象是指白光经过三棱镜折射后分解成七色光，形成一条彩色光带，可以说明白光是由各种色光混合而成的，故D正确。4．B　点拨：看到水中“树木”属于平面镜成像，平面镜成像原理是光的反射，所成的像是反射光线的反向延长线的会聚点，不是实际光线的会聚点，所成的是虚像，故选B。5．D　6.D　7．B　点拨：当逐渐往杯子内加水时，光的折射程度不变，但入射点逐渐抬高且向右移动，由光的折射规律作出的折射光线照射在杯子底的光斑会逐渐向右移动，当水加满后，光斑就停止移动。8．C　9.D10．D　点拨：①光年是长度单位，不是时间单位，故①错误。②“海市蜃楼”是光的折射现象，“光的色散”是光的折射现象，它们的原理一样，故②正确；③小孔所成的像是光的直线传播形成的倒立的实像，故③正确；④“皮影”是光的直线传播形成的，“倒影”是平面镜成像，是光的反射现象，它们形成原理不一样，故④正确。二、11.吸收；反射　12.漫反射；所有　13.放大镜；虚像14．虚；反射；不变；镜面　15.EO；30；AB面的左方16．凸透镜；凹透镜三、17.解：如图所示。　　　18.解：如图所示。　 四、19.(1)量角器　(2)C　(3)反射角等于入射角(4)光路是可逆的20．(1)垂直　(2)物像大小　(3) 暗；不能； 虚(4)寻找普遍规律，减少实验的偶然性21．(1)同一高度上　(2)缩小；照相机；15；D (3)上； 下　(4)D
