初中第十五章 电能与电功率综合与测试图片ppt课件

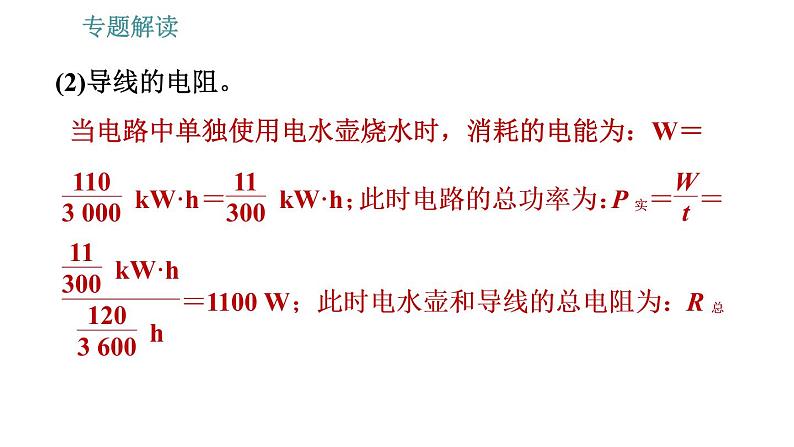

这是一份初中第十五章 电能与电功率综合与测试图片ppt课件，共12页。PPT课件主要包含了2导线的电阻等内容，欢迎下载使用。

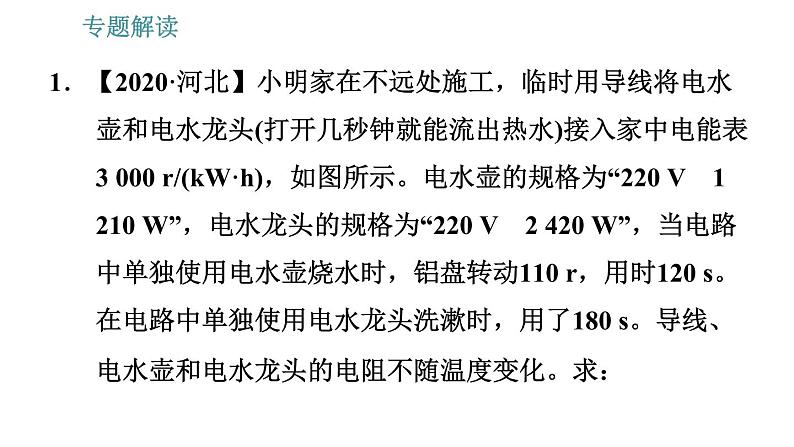

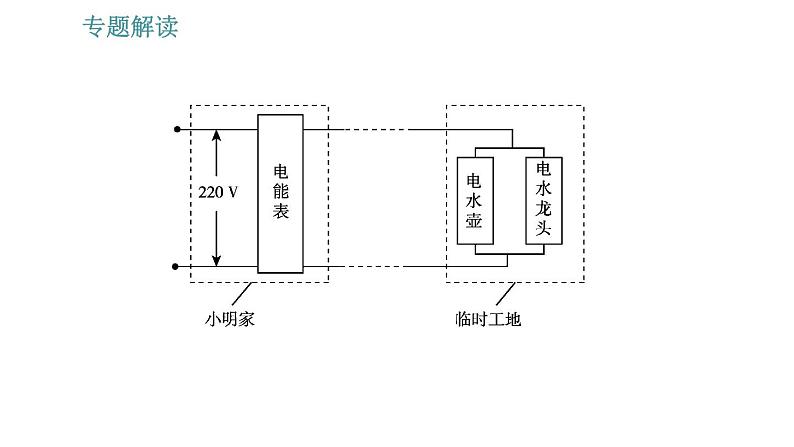

1．【2020·河北】小明家在不远处施工，临时用导线将电水壶和电水龙头(打开几秒钟就能流出热水)接入家中电能表3 000 r/(kW·h)，如图所示。电水壶的规格为“220 V　1 210 W”，电水龙头的规格为“220 V　2 420 W”，当电路中单独使用电水壶烧水时，铝盘转动110 r，用时120 s。在电路中单独使用电水龙头洗漱时，用了180 s。导线、电水壶和电水龙头的电阻不随温度变化。求：

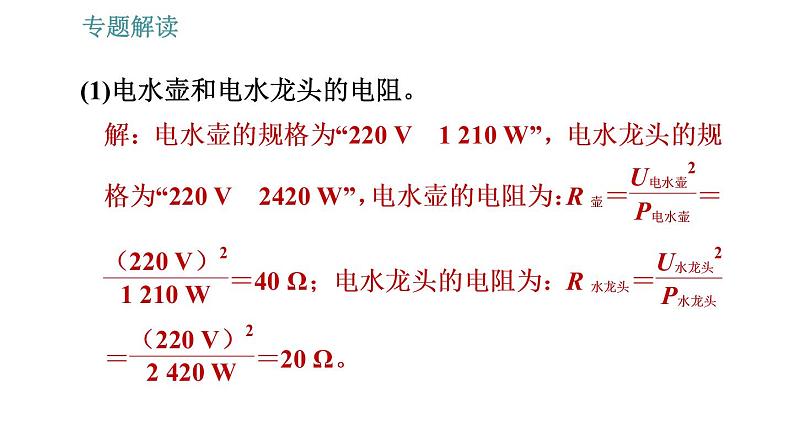

(1)电水壶和电水龙头的电阻。
(3)在洗漱时，导线上产生的热量。
2．【立德树人·珍惜资源】如图所示的是某型号电压力锅工作电路简图，下表是其部分参数。接通电路后，开关S自动与触点a、b接通，1挡加热器开始加热。当锅内混合物质温度达到102 ℃时，开关S自动与a、b断开，与触点c接通，2挡加热器工作，保持锅内温度和压强不变，进入保压状态。现将质量为2.0 kg，初温为36 ℃的混合物质放入压力锅中，接通电路使其正常
工作20 min。假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c＝4.0×103 J/(kg·℃)。求：
