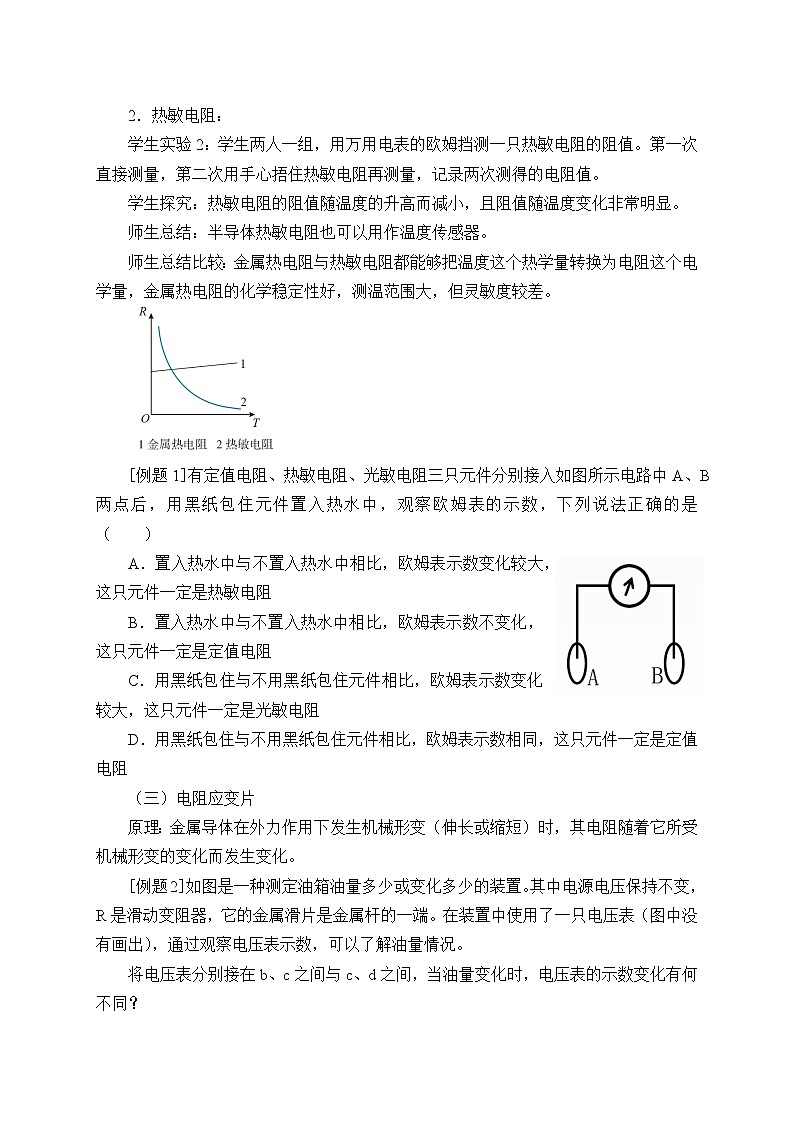

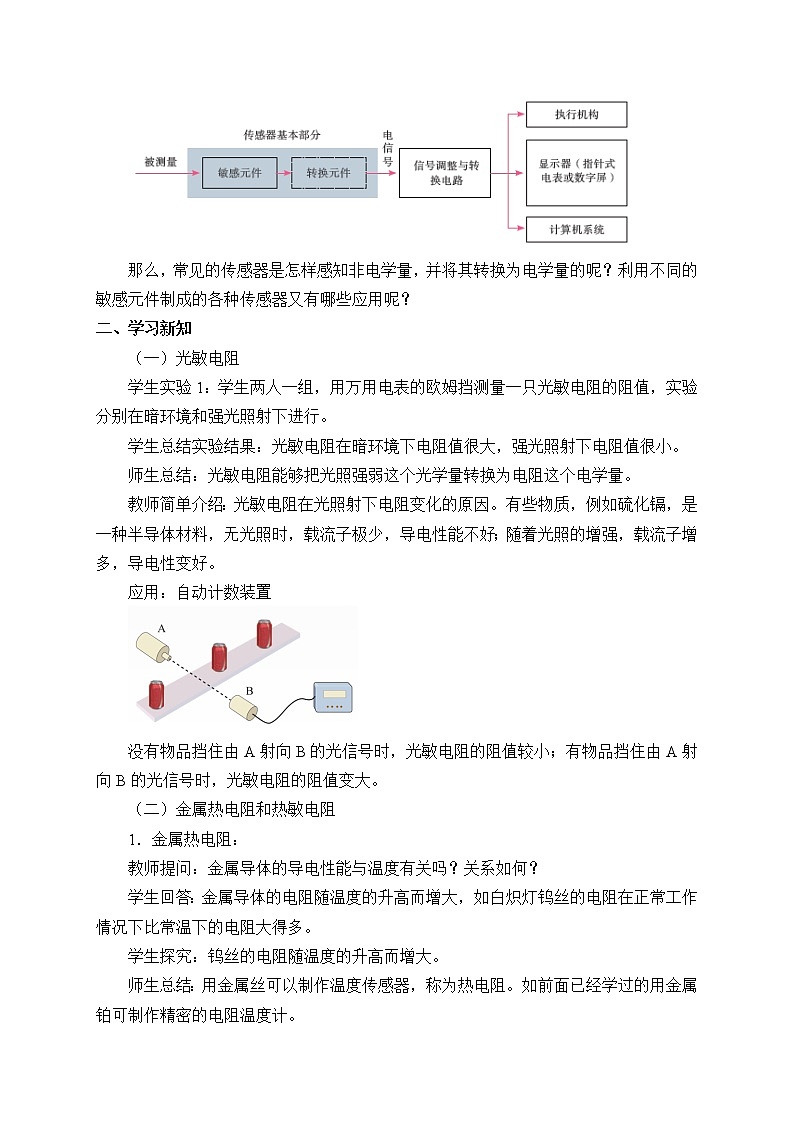

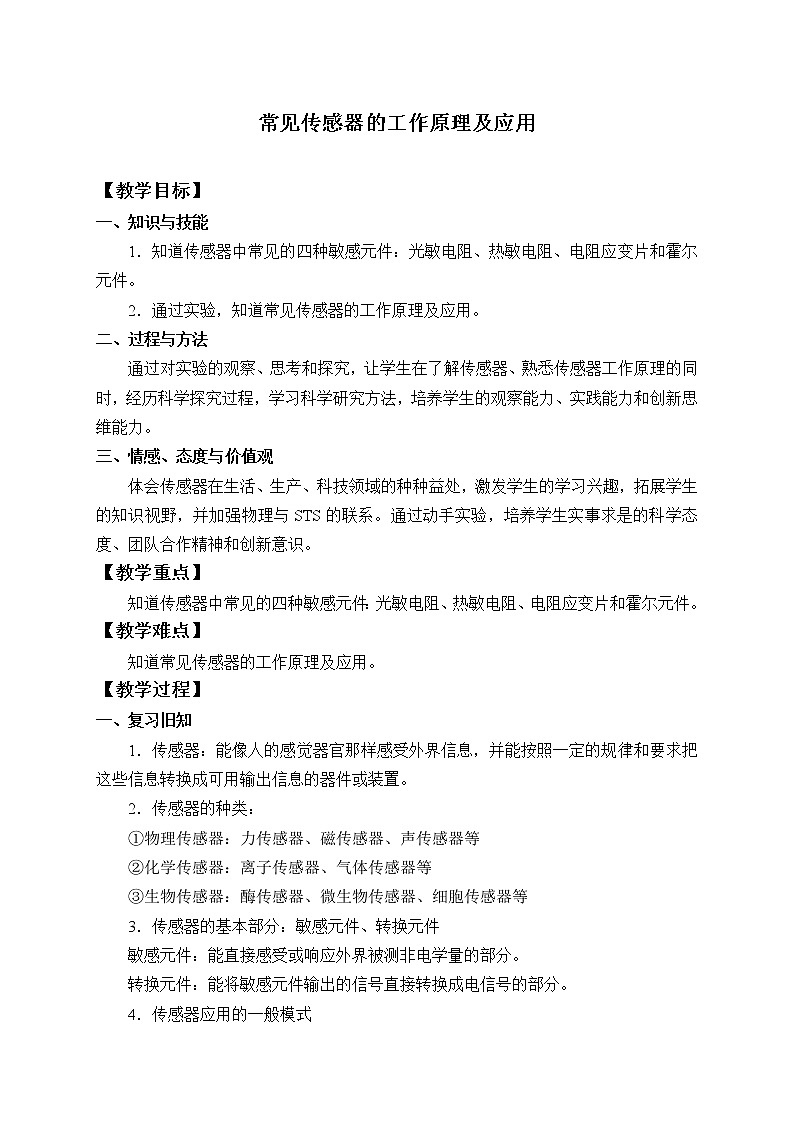

常见传感器的工作原理及应用 【教学目标】一、知识与技能1．知道传感器中常见的四种敏感元件：光敏电阻、热敏电阻、电阻应变片和霍尔元件。2．通过实验，知道常见传感器的工作原理及应用。二、过程与方法通过对实验的观察、思考和探究，让学生在了解传感器、熟悉传感器工作原理的同时，经历科学探究过程，学习科学研究方法，培养学生的观察能力、实践能力和创新思维能力。三、情感、态度与价值观体会传感器在生活、生产、科技领域的种种益处，激发学生的学习兴趣，拓展学生的知识视野，并加强物理与STS的联系。通过动手实验，培养学生实事求是的科学态度、团队合作精神和创新意识。【教学重点】知道传感器中常见的四种敏感元件：光敏电阻、热敏电阻、电阻应变片和霍尔元件。【教学难点】知道常见传感器的工作原理及应用。【教学过程】一、复习旧知1．传感器：能像人的感觉器官那样感受外界信息，并能按照一定的规律和要求把这些信息转换成可用输出信息的器件或装置。2．传感器的种类：①物理传感器：力传感器、磁传感器、声传感器等②化学传感器：离子传感器、气体传感器等③生物传感器：酶传感器、微生物传感器、细胞传感器等3．传感器的基本部分：敏感元件、转换元件敏感元件：能直接感受或响应外界被测非电学量的部分。转换元件：能将敏感元件输出的信号直接转换成电信号的部分。4．传感器应用的一般模式那么，常见的传感器是怎样感知非电学量，并将其转换为电学量的呢？利用不同的敏感元件制成的各种传感器又有哪些应用呢？二、学习新知（一）光敏电阻学生实验1：学生两人一组，用万用电表的欧姆挡测量一只光敏电阻的阻值，实验分别在暗环境和强光照射下进行。学生总结实验结果：光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小。师生总结：光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量。教师简单介绍：光敏电阻在光照射下电阻变化的原因。有些物质，例如硫化镉，是一种半导体材料，无光照时，载流子极少，导电性能不好；随着光照的增强，载流子增多，导电性变好。应用：自动计数装置没有物品挡住由A射向B的光信号时，光敏电阻的阻值较小；有物品挡住由A射向B的光信号时，光敏电阻的阻值变大。（二）金属热电阻和热敏电阻1．金属热电阻：教师提问：金属导体的导电性能与温度有关吗？关系如何？学生回答：金属导体的电阻随温度的升高而增大，如白炽灯钨丝的电阻在正常工作情况下比常温下的电阻大得多。学生探究：钨丝的电阻随温度的升高而增大。师生总结：用金属丝可以制作温度传感器，称为热电阻。如前面已经学过的用金属铂可制作精密的电阻温度计。2．热敏电阻：学生实验2：学生两人一组，用万用电表的欧姆挡测一只热敏电阻的阻值。第一次直接测量，第二次用手心捂住热敏电阻再测量，记录两次测得的电阻值。学生探究：热敏电阻的阻值随温度的升高而减小，且阻值随温度变化非常明显。师生总结：半导体热敏电阻也可以用作温度传感器。师生总结比较：金属热电阻与热敏电阻都能够把温度这个热学量转换为电阻这个电学量，金属热电阻的化学稳定性好，测温范围大，但灵敏度较差。[例题1]有定值电阻、热敏电阻、光敏电阻三只元件分别接入如图所示电路中A、B两点后，用黑纸包住元件置入热水中，观察欧姆表的示数，下列说法正确的是（    ）A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻（三）电阻应变片原理：金属导体在外力作用下发生机械形变（伸长或缩短）时，其电阻随着它所受机械形变的变化而发生变化。[例题2]如图是一种测定油箱油量多少或变化多少的装置。其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杆的一端。在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况。将电压表分别接在b、c之间与c、d之间，当油量变化时，电压表的示数变化有何不同？（四）电容式位移传感器（位移传感器）传感器是把非电学量转换为电学量的元件，它使得某些非电学量容易测量或者能实现电路的自动通断。传感器的应用丰富了我们的生活，使我们的生活更舒适、更安全。但从科技进步的角度来说，传感器的应用还只是浅层次的，更重要的是传感器的开发。那么，传感器如何进行开发呢？这还得从传感器的工作原理入手。例如，电容器电容的决定式为，如何利用电容的电学量与非电学量的关系设计一个电容式传感器？[例题3]电容式传感器是用来将各种非电信号转变为电信号的装置，由于电容器的电容C取决于极板正对面积S、极板间距离d以及极板间的电介质这几个因素，当某一物理量发生变化时就能引起上述某个因素的变化，从而又可推出另一物理量的值．如图所示是四种电容式传感器的示意图，关于这四种传感器的作用，下列说法不正确的是（    ）A．甲图的传感器可以用来测量角度B．乙图的传感器可以用来测量液面高度C．丙图的传感器可以用来测量压力D．丁图的传感器可以用来测量速度（五）霍尔元件1879年美国物理学家霍尔观察到，在匀强磁场中放置一个矩形截面的载流导体，当磁场方向与电流方向垂直时，导体在与磁场、电流方向都垂直的方向上出现了电势差。人们把这样的现象称为霍尔效应，所产生的电势差叫霍尔电压。人们利用霍尔效应做成了霍尔元件。如图，霍尔元件是在一个很小的矩形半导体（例如砷化铟）薄片上，制作4个电极E、F、M、N而成。若在E、F间通入恒定的电流I，同时外加与薄片垂直的匀强磁场B，薄片中的载流子就在洛伦兹力的作用下发生偏转，使M、N间出现电压UH。这个电压叫霍尔电压，其决定式为。式中d为薄片的厚度，k为霍尔系数，它的大小与薄片的材料有关。师生共析：由上式看，一个霍尔元件的厚度d、k为定值，若保持I恒定，则UH的变化就与B成正比。也就是说：霍尔元件能够把磁感应强度这个磁学量转换为电压这个电学量。因此，我们可以把霍尔元件放置在某一未知的磁场中，通过测定霍尔电压U的变化得知该磁场磁感应强度的变化。三、小结传感器名称输入的物理量输出的物理量光敏电阻光学量电学量热敏电阻热学量电学量金属热电阻热学量电学量电阻应变片力学量电学量电容式位移传感器力学量电学量霍尔元件磁学量电学量四、巩固练习1．下列关于电子秤中应变式力传感器的说法正确的是（    ）A．应变片是由导体材料制成B．当应变片的表面拉伸时，其电阻变大；反之，变小C．传感器输出的是应变片上的电压D．外力越大，输出的电压值也越大2．如图所示为大型电子地磅电路图，电源电动势为E，内阻不计，不称物体时，滑动头P在A端，滑动变阻器接入电路中有效电阻最大，电流较小；称重物时，在压力作用下使滑动头下移，滑动变阻器有效电阻变小，电流变大。这样把电流对应的质量值刻在刻度盘上，就可以读出被称物体的质量。若滑动变阻器上A、B间长度为l，最大阻值为R0，已知两弹簧的总弹力与形变量成正比，比例系数为k，试导出所称重物重力G与电路中电流I的函数关系。3．温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的阻值随温度变化而变化的特性工作的。在图甲中，电源的电动势E＝9.0V，内阻可忽略不计；G为灵敏电流表，内阻r保持不变；R0为保护电阻，R为热敏电阻，其电阻值与温度变化的关系如图乙所示。试写出热敏电阻的阻值随温度变化的关系式。闭合开关S，当R的温度等于40℃时，电流表示数I1＝2.25mA。则当电流表的示数I2＝3.6mA时，热敏电阻R的温度是多少摄氏度？4．如图所示，R1为定值电阻，R2为负温度系数的热敏电阻，L为小灯泡，当温度降低时（    ）A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱5．将万用表的选择开关置于“欧姆”挡，再将万用表的两支表笔与负温度系数的热敏电阻RT（阻值随温度升高而降低）的两端相连，这时表针恰好指在刻度盘的正中间。若往R上擦一些酒精，表针将向________（填“左”或“右”）移动；若用吹风机将热风吹向电阻，表针将向________（填“左”或“右”）移动。6．如图所示，是一个测定液面高度的传感器，在导线芯的外面涂上一层绝缘物质，放在导电液体中，导线芯和导电液体构成电容器的两极。把这两极接入外电路，当外电路中的电流变化说明电容值增大时，则导电液体的深度h变化情况为（    ）A．h增大B．h减小C．h不变D．无法确定 答案：1．BD2．3．R＝－0.01875t＋4.25（kΩ）    120℃4．C5．左    右6．A
