物理必修 第三册2 闭合电路的欧姆定律同步测试题

这是一份物理必修 第三册2 闭合电路的欧姆定律同步测试题，共7页。试卷主要包含了某电路如图1所示，已，如图2所示的电路，如图3所示，电源的内阻不可忽略，28A         B．0，如图5所示，电源E的电动势为3等内容，欢迎下载使用。

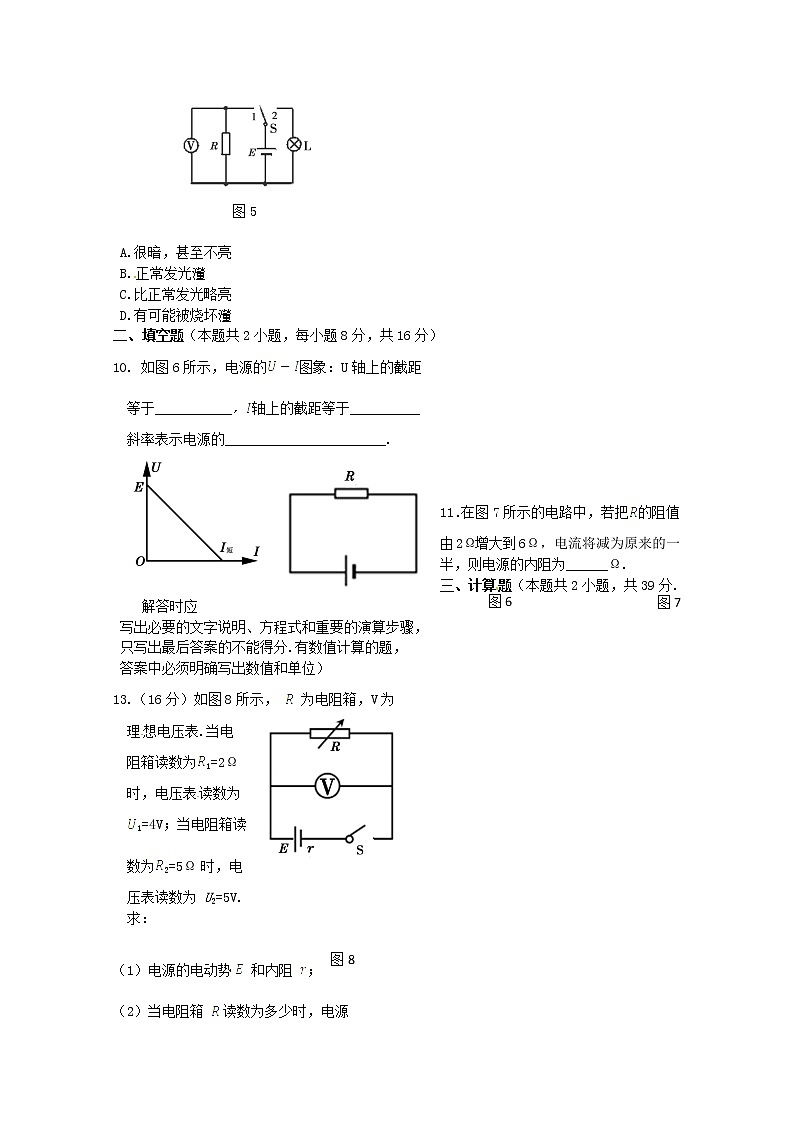

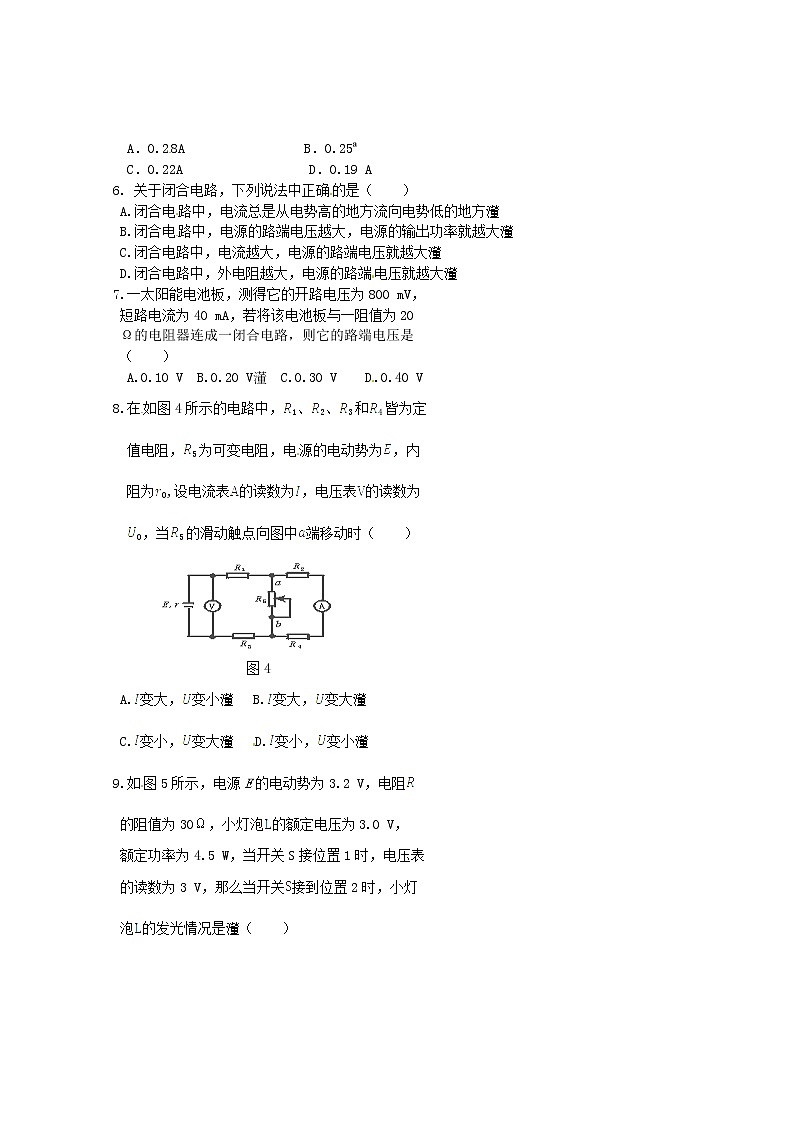

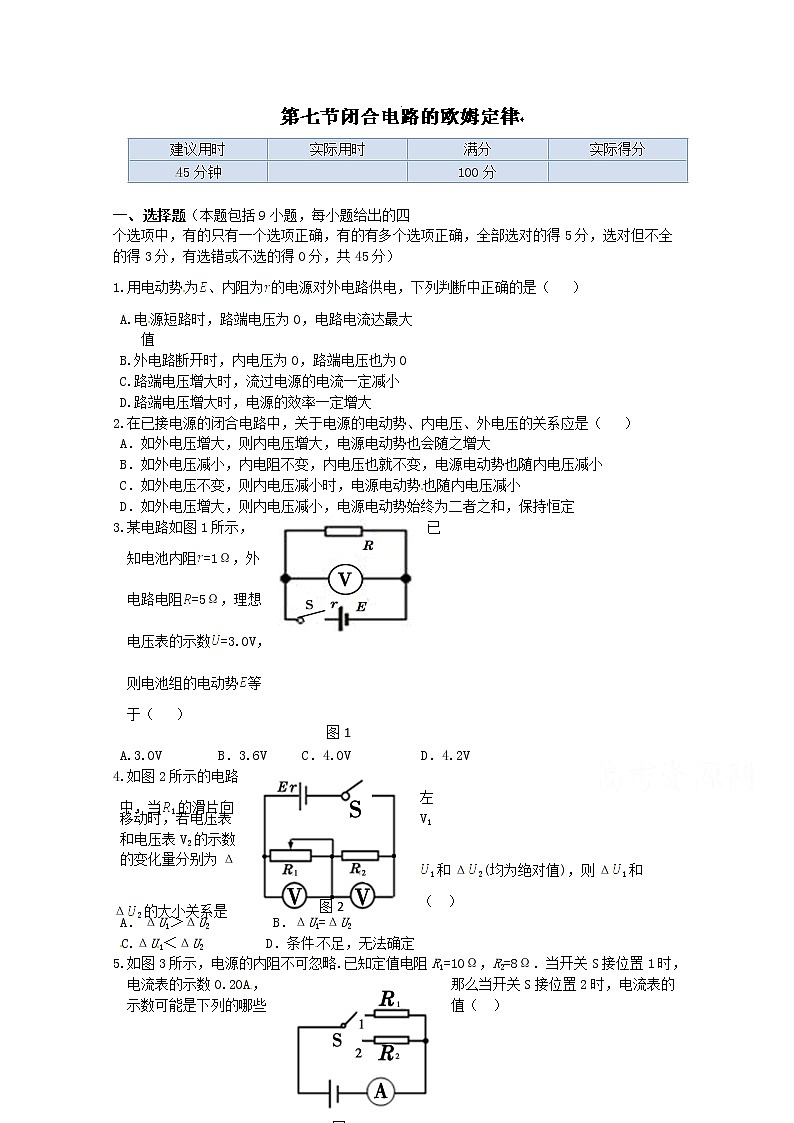

 www.ks5u.com建议用时实际用时满分实际得分45分钟 100分  一、 选择题（本题包括9小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得5分，选对但不全的得3分，有选错或不选的得0分，共45分）1.用电动势为、内阻为的电源对外电路供电，下列判断中正确的是（   ）A.电源短路时，路端电压为0，电路电流达最大值B.外电路断开时，内电压为0，路端电压也为0C.路端电压增大时，流过电源的电流一定减小D.路端电压增大时，电源的效率一定增大2.在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系应是（   ）A．如外电压增大，则内电压增大，电源电动势也会随之增大B．如外电压减小，内电阻不变，内电压也就不变，电源电动势也随内电压减小C．如外电压不变，则内电压减小时，电源电动势也随内电压减小D．如外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定3.某电路如图1所示，已知电池内阻=1Ω，外电路电阻=5Ω，理想电压表的示数=3.0V，则电池组的电动势等于（   ） A.3.0V    B．3.6V   C．4.0V     D．4.2V 4.如图2所示的电路中，当1的滑片向左移动时，若电压表V1和电压表V2的示数的变化量分别为Δ1和Δ2(均为绝对值)，则Δ1和Δ2的大小关系是（  ）A．  ΔU1＞ΔU2     B．ΔU1=ΔU2C.ΔU1＜ΔU2     D．条件不足，无法确定5.如图3所示，电源的内阻不可忽略.已知定值电阻R1=10Ω，R2=8Ω．当开关S接位置1时，电流表的示数0.20A，那么当开关S接位置2时，电流表的示数可能是下列的哪些值（  ）     A．0.28A         B．0.25ªC．0.22A         D．0.19 A6. 关于闭合电路，下列说法中正确的是（　　）A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大7.一太阳能电池板，测得它的开路电压为800 mV，短路电流为40 mA，若将该电池板与一阻值为20 Ω的电阻器连成一闭合电路，则它的路端电压是（　　）A.0.10 V B.0.20 V C.0.30 V D.0.40 V8.在如图4所示的电路中，1、2、3和4皆为定值电阻，5为可变电阻，电源的电动势为，内阻为0,设电流表的读数为，电压表的读数为0，当5的滑动触点向图中端移动时（　　）图4A.变大，变小 B.变大，变大C.变小，变大 D.变小，变小9.如图5所示，电源E的电动势为3.2 V，电阻的阻值为30，小灯泡的额定电压为3.0 V，额定功率为4.5 W，当开关S接位置1时，电压表的读数为3 V，那么当开关接到位置2时，小灯泡的发光情况是（　　）图5 A.很暗，甚至不亮      B.正常发光C.比正常发光略亮      D.有可能被烧坏二、填空题（本题共2小题，每小题8分，共16分）10. 如图6所示，电源的图象：U轴上的截距等于___________轴上的截距等于__________斜率表示电源的_______________________. 11．在图7所示的电路中，若把的阻值由2Ω增大到6Ω，电流将减为原来的一半，则电源的内阻为______Ω.三、计算题（本题共2小题，共39分.解答时应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分.有数值计算的题，答案中必须明确写出数值和单位）13.（16分）如图8所示， 为电阻箱，V为理想电压表.当电阻箱读数为1=2Ω时，电压表读数为 1=4V；当电阻箱读数为2=5Ω时，电压表读数为 U2=5V.求：    （1）电源的电动势 和内阻 ；（2）当电阻箱 读数为多少时，电源的输出功率最大？最大值为多少？         14.（18分）如图9所示的电路中，定值电阻=3 Ω，当开关S断开时，电源内、外电路消耗的功率之比为1∶3；当开关S闭合时，内、外电路消耗的功率之比为1∶1，求开关S闭合前和闭合后，灯泡L上消耗的功率之比（不计灯泡电阻的变化）.                        第七节闭合电路的欧姆定律得分：一、选择题题号123456789答案        二、填空题10．11．三、计算题12.                 13.               第七节  闭合电路的欧姆定律  参考答案一、 选择题1. ACD解析：电源短路时，外电阻为0，所以路端电压为0，电路电流达最大值，选项A正确；外电路断开时，内电压为0，路端电压等于电源电动势，选项B错误；路端电压增大时，内电压一定减小，则流过电源的电流一定减小，选项C正确；路端电压增大时，路端电压与电源电动势的比值变大，电源的效率变大，选项D正确.2. D解析：电源电动势是一个定值，它是外电压和内电压的和组成的.当外电压增大时，内电压就减小，内电压增大时，外电压就减小.选项A、B、C错误，选项D正确.3. B解析：因为理想电压表的示数U=3.0V，外电路电阻R=5Ω.因此电路中的电流为=0.6A.因此电源的电动势为=3.6V.选项B正确.4. A解析：滑片左移，减小，总电阻减小，总电流增大，内电压增大， 路端电压减小，其中增大，则减 小，(+)减小，所以Δ＞Δ.5．C解析：开关接2后，电路的总电阻减小，总电流一定增大，所以不可能是0.19A.电源的路 端电压一定减小， 原来路端电压为2V，所以开关接2后路端电压低于2V，因此电流一定小于0.25A.所以只能选C.6.D  解析：在电源内部电流是从电势低的地方流向电势高的地方，选项A错误.因为所以当R=r时P最大，选项B错误.闭合电路中，电源的路端电压与外电阻成正比，选项C错误，选项D正确.7.D 解析：因为它的开路电压为800 mV，短路电流为40 mA，所以电源的内电阻为.与一阻值为20Ω的电阻器连成一闭合电路，路端电压为0.40V.选项D正确.8.D解析：当R5的滑动触点向图中端移动时，外电路的电阻值变小，所以变小.因此串联电流表的电路分得的电压变小，阻值没发生变化，电流表的示数减小，故选项D正确.9.A解析：电源的电动势为3.2 V，电阻的阻值为30 Ω，当开关S接位置1时，电压表的读数为3 V，由此可得电源的内电阻是，小灯泡的额定电压为3.0 V，额定功率为4.5 W，因此小灯泡的电阻是，因此，小灯泡的分得的电压是1.6V，因此比额定电压小很多，因此选项A正确.二、填空题10．电动势短路电流内阻11．2解析：设电动势为E，由题意得，，由以上两式解得：r=三、计算题12.（1）=6V =1Ω（2）19W解析：（1）由闭合电路欧姆定律得1+1/1    =2+2/2 解得 =6V ,  =1Ω（2）由 =2/（2  ，r1Ω时有最大值 m=2/4=.13.解析：设电源电动势为E，内阻为r，开关S断开时，P内/P外=r/RL=1/3所以RL=3r   ，  UL=   所以PL=9216L      开关S闭合时，内/外=/并=1    并=，并=/2   所以L′=/2 所以L′=2/4L     得L/ L′=9/4
