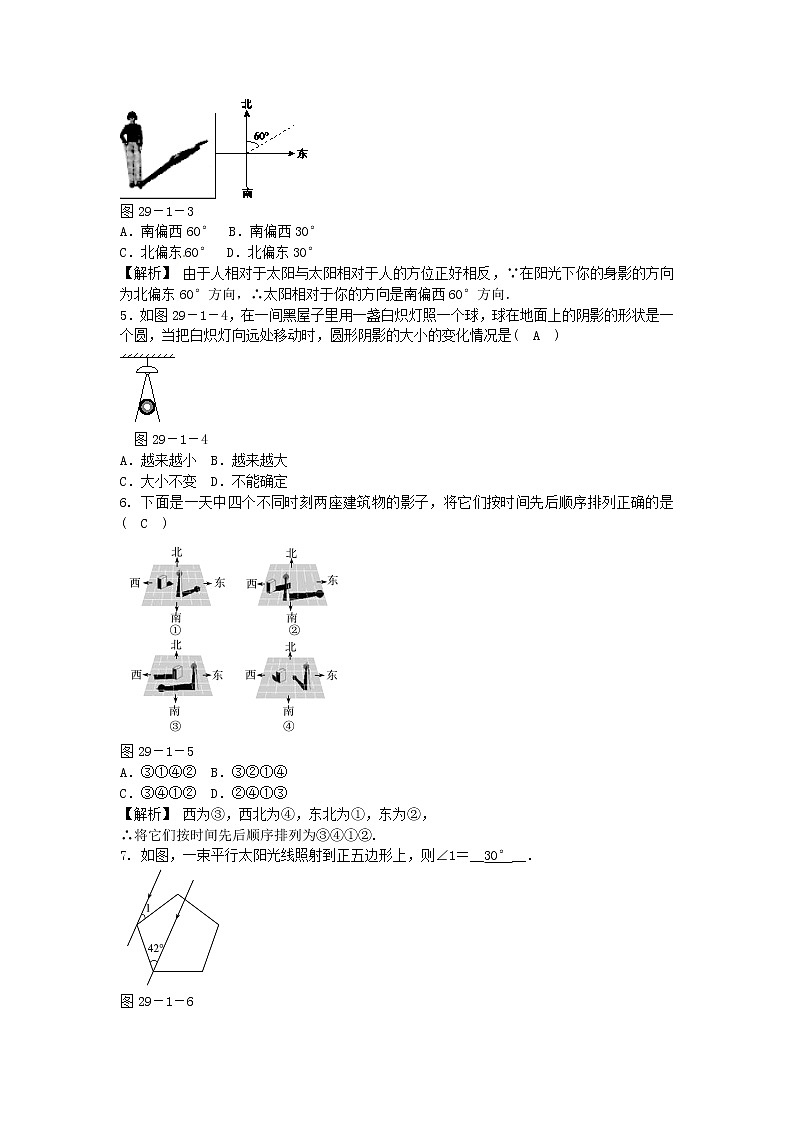

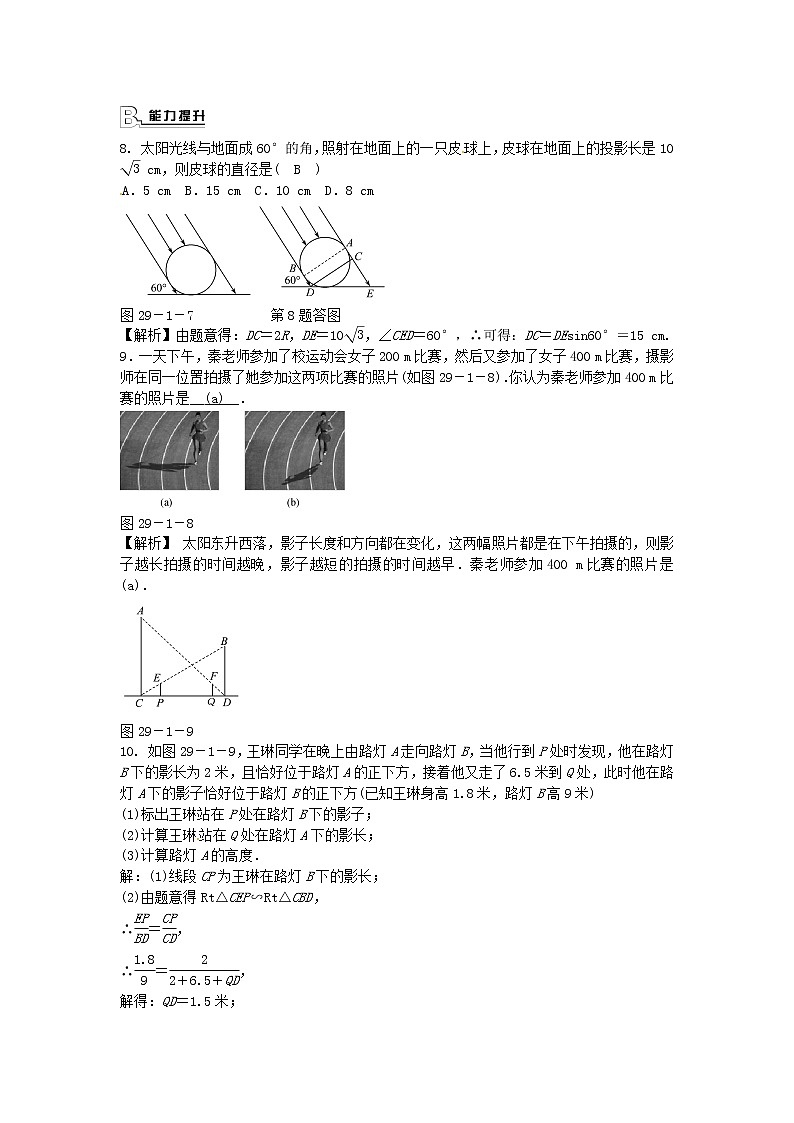

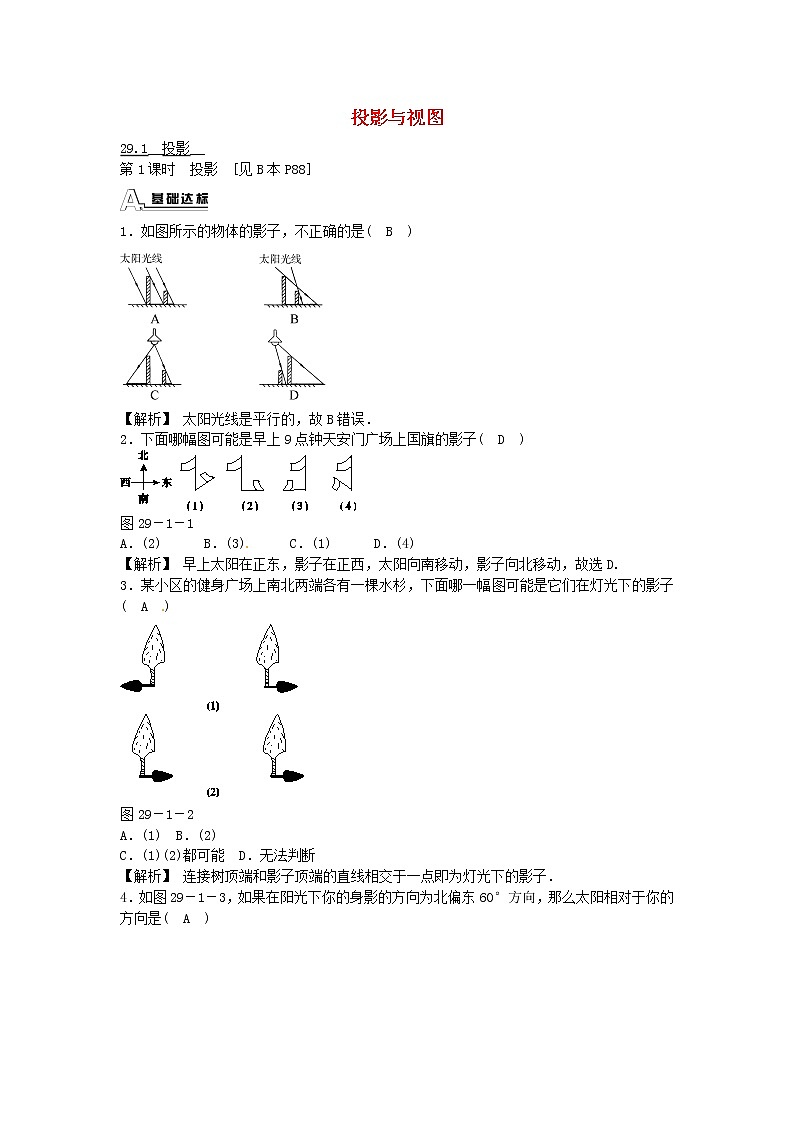

投影与视图29.1__投影__第1课时　投影　[见B本P88]1．如图所示的物体的影子，不正确的是(　B　)【解析】 太阳光线是平行的，故B错误．2．下面哪幅图可能是早上9点钟天安门广场上国旗的影子(　D　)图29－1－1A．(2)　　　B．(3)　　　C．(1)　　　D．(4)【解析】 早上太阳在正东，影子在正西，太阳向南移动，影子向北移动，故选D.3．某小区的健身广场上南北两端各有一棵水杉，下面哪一幅图可能是它们在灯光下的影子(　A　)图29－1－2A．(1)  B．(2)C．(1)(2)都可能  D．无法判断【解析】 连接树顶端和影子顶端的直线相交于一点即为灯光下的影子．4．如图29－1－3，如果在阳光下你的身影的方向为北偏东60°方向，那么太阳相对于你的方向是(　A　)图29－1－3A．南偏西60°  B．南偏西30°C．北偏东60°  D．北偏东30°【解析】 由于人相对于太阳与太阳相对于人的方位正好相反，∵在阳光下你的身影的方向为北偏东60°方向，∴太阳相对于你的方向是南偏西60°方向．5．如图29－1－4，在一间黑屋子里用一盏白炽灯照一个球，球在地面上的阴影的形状是一个圆，当把白炽灯向远处移动时，圆形阴影的大小的变化情况是(　A　)　图29－1－4A．越来越小  B．越来越大C．大小不变  D．不能确定6. 下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序排列正确的是(　C　)图29－1－5A．③①④②  B．③②①④C．③④①②  D．②④①③【解析】 西为③，西北为④，东北为①，东为②，∴将它们按时间先后顺序排列为③④①②.7. 如图，一束平行太阳光线照射到正五边形上，则∠1＝__30°__．图29－1－68. 太阳光线与地面成60°的角，照射在地面上的一只皮球上，皮球在地面上的投影长是10  cm，则皮球的直径是(　B　)A．5 cm  B．15 cm  C．10 cm  D．8 cm图29－1－7　　　　　 第8题答图【解析】由题意得：DC＝2R，DE＝10，∠CED＝60°，∴可得：DC＝DEsin60°＝15 cm.9．一天下午，秦老师参加了校运动会女子200 m比赛，然后又参加了女子400 m比赛，摄影师在同一位置拍摄了她参加这两项比赛的照片(如图29－1－8)．你认为秦老师参加400 m比赛的照片是__(a)__．图29－1－8【解析】 太阳东升西落，影子长度和方向都在变化，这两幅照片都是在下午拍摄的，则影子越长拍摄的时间越晚，影子越短的拍摄的时间越早．秦老师参加400 m比赛的照片是(a)．图29－1－910. 如图29－1－9，王琳同学在晚上由路灯A走向路灯B，当他行到P处时发现，他在路灯B下的影长为2米，且恰好位于路灯A的正下方，接着他又走了6.5米到Q处，此时他在路灯A下的影子恰好位于路灯B的正下方(已知王琳身高1.8米，路灯B高9米)(1)标出王琳站在P处在路灯B下的影子；(2)计算王琳站在Q处在路灯A下的影长；(3)计算路灯A的高度．解：(1)线段CP为王琳在路灯B下的影长；(2)由题意得Rt△CEP∽Rt△CBD，∴＝，∴＝，解得：QD＝1.5米；(3)∵Rt△DFQ∽Rt△DAC∴＝，∴＝解得：AC＝12米．答：路灯A的高度为12米．11．某数学兴趣小组利用树影测量树高，如图29－1－10(1)，已知测出树AB的影长AC为12米，并测出此时太阳光线与地面成30°夹角．(精确到1米，≈1.4，≈1.7)(1)求出树高AB；(2)因水土流失，此时树AB沿太阳光线方向倒下，在倾倒过程中，树影长度发生了变化，假设太阳光线与地面夹角保持不变．(用图29－1－10(2)解答)①求树与地面成45°角时的影长；②求树的最大影长．图29－1－10解：(1)AB＝AC·tan30°＝12×＝4≈7(米)；(2)①如图(2)，B1N＝AN＝AB1·sin45°＝4×≈5(米)，NC1＝B1N·tan60°＝2×≈8(米)，AC1＝AN＋NC1≈5＋8＝13(米)．答：树与地面成45°角时影长约为13米．②如图(2)，当树与地面成60°角时影长AC2最大(或树与光线垂直时影长最大)，AC2＝2AB2≈14(米)．答：树的最大影长约为14米．
第2课时　正投影　[见A本P90]1．如图29－1－11，箭头表示投影的方向，则图中圆柱体的投影是(　B　)图29－1－11A．圆　　　　　　　　　B．矩形C．梯形  D．圆柱【解析】 根据投影的定义画出投影，此时圆柱体的投影为矩形．2．一根笔直小木棒(记为线段AB)，它的正投影为线段CD，则下列各式中一定成立的是(　D　)A．AB＝CD　　　　　　　　B．AB≤CDC．AB＞CD  D．AB≥CD【解析】 当投影线与木棒垂直时，AB＝CD，当投影线与木棒不垂直时，AB＞CD，故选D.3．下列关于正投影的说法正确的是(　B　)A．如果一个物体的正投影是圆，那么这个物体一定是球B．不同的物体正投影可以相同C．圆锥的正投影是等腰三角形D．圆纸片的正投影是圆【解析】 球、圆柱、圆锥、圆纸片，后三者在圆面与投影面平行时正投影都是圆．A，C，D三个选项均错在没有考虑物体的正投影与物体相对于投影面的位置有关．4．小明拿一个等边三角形木框在阳光下玩，等边三角形木框在地面上形成的投影不可能是图中的(　B　)【解析】 等边三角形在地面上形成的投影不可能是一个点．5．如图29－1－12，一根直立于水平地面上的木杆AB在灯光下形成影子，当木杆绕A按逆时针方向旋转直至到达地面时，影子的长度发生变化．设AB垂直于地面时的影长为AC(假定AC＞AB)，影长的最大值为m，最小值为n，那么下列结论：①m＞AC；②m＝AC；③n＝AB；④影子的长度先增大后减小．其中正确的结论的序号是__①③④__．图29－1－126．春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是__正方形、菱形(答案不唯一)__(写出符合题意的两个图形即可)．7．如图29－1－13所示，正三棱柱的面EFDC∥平面R且AE＝EF＝AF＝2，AB＝6，正三棱柱在平面R的正投影是__矩形__，正投影面积为__12__． 图29－1－13【解析】 由正三棱柱的特征知面EFDC为矩形，当它与投影面平行时，它的正投影与它全等，其面积为2×6＝12.8．如图29－1－14所示，在电视台的演播厅中，1，2，3，4号摄像机分别拍到a，b，c，d四个画面，按画面a，b，c，d的顺序排列摄像机的顺序依次是__2，3，4，1__．图29－1－149．画出如图29－1－15所示物体(正三棱柱)的正投影．(1)投影线由物体前方射到后方；(2)投影线由物体左方射到右方；(3)投影线由物体上方射到下方．　图29－1－15【解析】 仔细观察光线的方向是解本题的关键．(1)从前方射到后方的正投影为两个长方形．(2)从左方射到右方的正投影为一个长方形．(3)由上方射到下方的正投影是一个正三角形．解：如图所示．10．指出如图29－1－16所示的立体图各个面的正投影图形，并画出投影线的方向如箭头所示立体图的正投影．图29－1－16解：立体图形除正面和后面为五边形外，其他的正投影为矩形．
