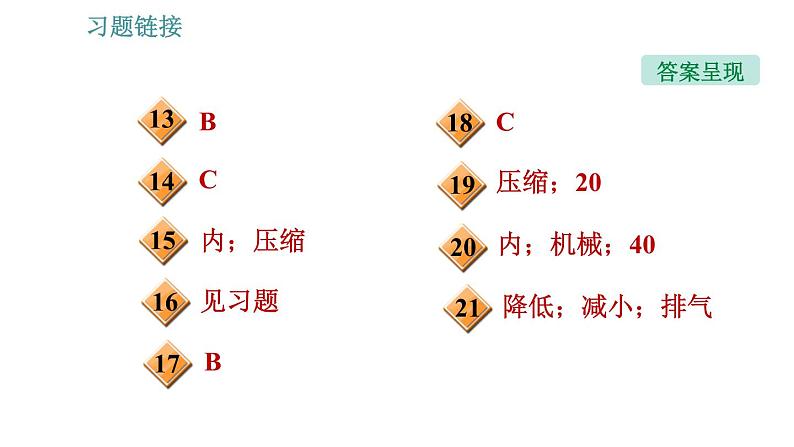

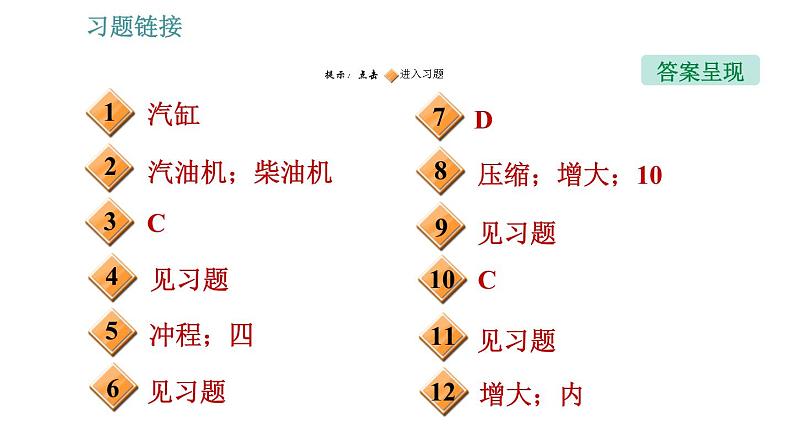

这是一份初中物理教科版九年级上册2 内燃机教课课件ppt，共33页。PPT课件主要包含了答案呈现，见习题，冲程四，汽油机柴油机，压缩增大10，增大内，内压缩，压缩20，内机械40，降低减小排气等内容，欢迎下载使用。

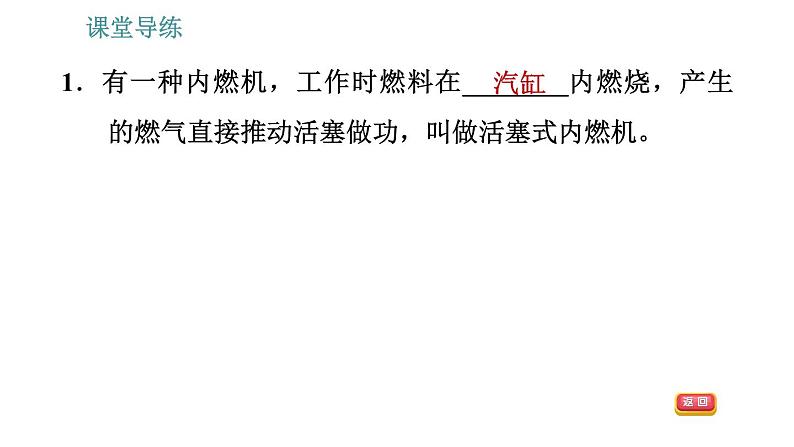

1．有一种内燃机，工作时燃料在________内燃烧，产生的燃气直接推动活塞做功，叫做活塞式内燃机。

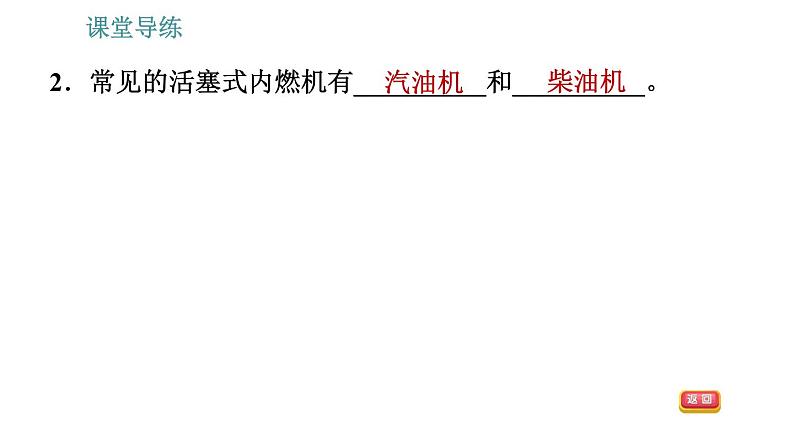

2．常见的活塞式内燃机有__________和__________。

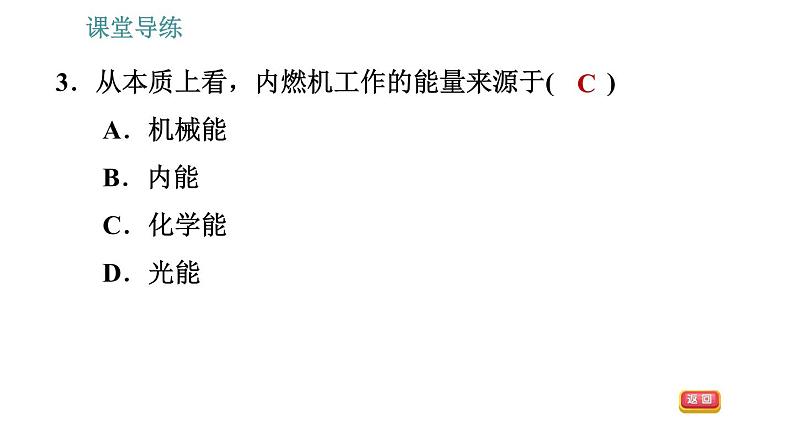

3．从本质上看，内燃机工作的能量来源于(　　)A．机械能 B．内能 C．化学能 D．光能

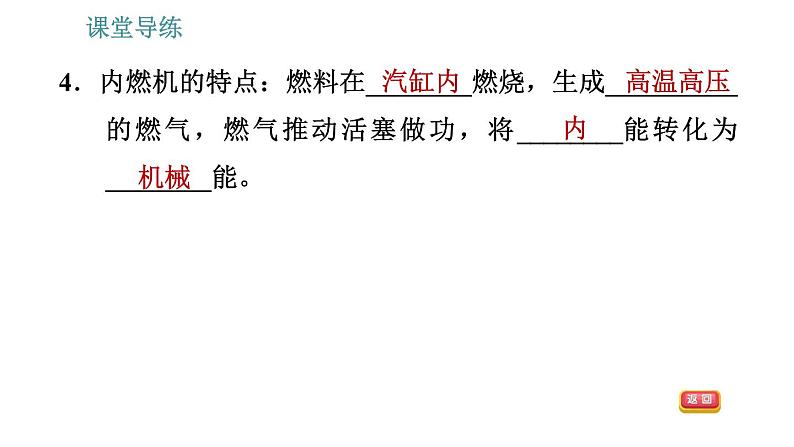

4．内燃机的特点：燃料在________燃烧，生成__________的燃气，燃气推动活塞做功，将________能转化为________能。

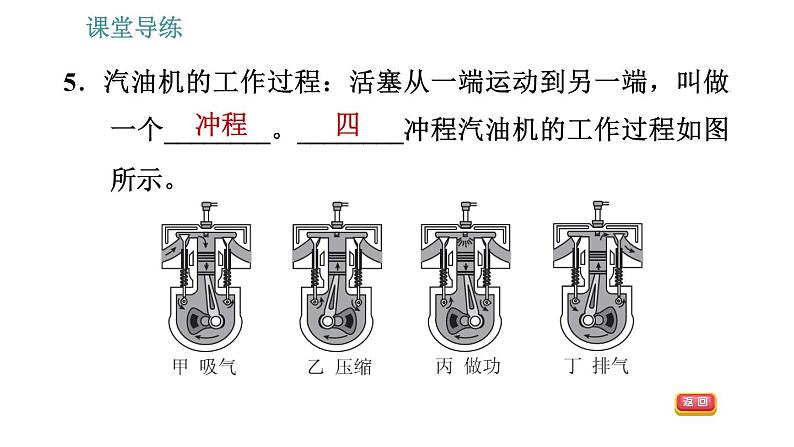

5．汽油机的工作过程：活塞从一端运动到另一端，叫做一个________。________冲程汽油机的工作过程如图所示。
6．汽油机工作过程中的能量转化：(1)压缩冲程：________能转化为________能。(2)做功冲程：燃料燃烧时，________能转化为______能；然后再将________能转化为________能。
7．【教材改编题】单缸四冲程内燃机工作时，依靠飞轮的惯性来完成的冲程有(　　)A．吸气、做功和排气冲程 B．吸气、压缩和做功冲程C．压缩、做功和排气冲程 D．吸气、压缩和排气冲程
【点拨】内燃机的做功冲程，燃气做功，其余三个冲程依靠飞轮的惯性完成。
8．【2021·苏州期末】如图是四冲程汽油机工作状态示意图，由图可以看出，此时正处在________冲程，此时汽缸内汽油与空气的混合气体的内能________(填“增大”“减小”或“不变”)；若汽油机曲轴的转速为1 200 r/min，则1 s内该汽油机完成了________个如图所示的冲程。
【点拨】从图中可以看出两气门都关闭和活塞向上运动，可以判断这个冲程是压缩冲程，压缩冲程是机械能转化为内能，汽缸内汽油与空气的混合气体的内能增大；曲轴转速是1 200 r/min＝20 r/s，表示每秒飞轮转动20圈，完成10个工作循环，完成40个冲程，对外做功10次，完成10个压缩冲程。
【答案】压缩；增大；10
9．在竹筒内装上火药，然后点燃火药，火药燃烧后产生的燃气体积膨胀，从竹筒的尾端向后高速喷出，推动竹筒向前飞行。这和现代火箭发动机的原理是一样的。
10．【新题】2020年6月23日9时43分，我国在西昌卫星发射中心用长征三号乙运载火箭，成功发射北斗系统第五十五颗导航卫星，即北斗三号最后一颗全球组网卫星。下图中与火箭发射能量转化一致的冲程是(　　)
11．完成如下表格的填充：
12．【2019·贵阳】柴油机压缩冲程中，随着活塞的运动，汽缸内空气密度不断________(填 “增大”“减小”或“不变”)，这时活塞的机械能转化为被压缩空气的________能，使其温度更高、压强更大。
【点拨】柴油机压缩冲程中，随着活塞的运动，外界对汽缸内气体做功，汽缸内空气体积减小，密度不断增大，这时活塞的机械能转化为被压缩空气的内能，使其温度更高、压强更大。
13．【2019·玉林】如图所示的是内燃机工作循环中的某个冲程，它是(　　)A．吸气冲程 B．做功冲程C．压缩冲程 D．排气冲程
【点拨】图中两气门关闭，活塞下行，并且火花塞产生电火花，故该冲程是内燃机工作循环中的做功冲程。
14．【中考·成都】在四冲程汽油机的一个工作循环中，将内能转化为机械能的冲程是(　　)A．吸气冲程 B．压缩冲程C．做功冲程 D．排气冲程
【点拨】本题考查热机的工作原理，热机有四个冲程，涉及两次能量转换。压缩冲程是将机械能转化为内能；做功冲程是将内能转化为机械能。故选C。
15．【2021·大连期末改编】如图所示，用力将空气压缩引火仪的活塞迅速下压，玻璃筒底部的棉花冒烟燃烧，下压过程将机械能转化为____能，此过程与汽油机的________冲程能量转化形式相同。
【点拨】用力将空气压缩引火仪的活塞迅速下压，玻璃筒底部的棉花冒烟燃烧，说明活塞压缩筒内空气做功，筒内气体的内能增加、温度升高，当达到棉花的着火点时，棉花冒烟燃烧，其能量转化方式是机械能转化为内能；在汽油机的压缩冲程中，活塞压缩燃料混合物做功，将机械能转化为内能，所以它们的能量转化形式相同。
16．【2020·常州】2020年1月18日，第十届“江苏·台湾灯会”在常州恐龙城开幕。如图所示为展会中的“走马灯”，点燃底部蜡烛，热空气上升驱动扇叶转动，观众惊奇地看到纸片小人的影子动了起来。热空气上升驱动扇叶转动的能量转化方式为________________，这与四冲程汽油机的________冲程相同。
【点拨】点燃蜡烛时，气体温度升高，气体的密度变小，热空气就会向上运动，运动的热空气推动扇叶转动，运动的热空气对外做功，将内能转化为机械能，这与四冲程汽油机的做功冲程的能量转化相同。
【答案】内能转化为机械能；做功
17．柴油机构造与汽油机不同点之一是柴油机汽缸顶部有一个(　　)A．火花塞 B．喷油嘴 C．进气门 D．排气门
【点拨】在结构上，柴油机顶部是喷油嘴，而汽油机顶部则是火花塞。
18. 下列关于柴油机和汽油机的说法正确的是(　　)A．吸气冲程，汽油机吸入的是汽油，柴油机吸入的是柴油B．汽油机是压燃式，柴油机是点燃式C．压缩冲程，柴油机汽缸内温度比汽油机汽缸内温度高D．排气冲程，汽油机和柴油机的工作过程不同
【点拨】吸气冲程中，汽油机吸入的是汽油与空气的混合物，柴油机吸入的是空气。汽油机是点燃式，柴油机是压燃式。
19．【2020·常州】内燃机的一个工作循环是由四个冲程组成的，如图所示的是工作循环中的________冲程，若飞轮转动40周，则对外做功________次。
20．【2020·广元】汽油机工作时将燃料燃烧时产生的________能转化为________能，一台单缸四冲程汽油机，飞轮转速是4 800 r/min，该汽油机每秒对外做功________次。
21．科学家发明了一款单缸六冲程内燃机，它每一个工作循环的前四个冲程与单缸四冲程内燃机相同，在第四冲程结束后，立即向汽缸内喷水，水在高温汽缸内迅速汽化成高温、高压水蒸气，推动活塞再次做功，水蒸气温度________(填“升高”“降低”或“不变”)，其内能________(填“增大”“减小”或“不变”)，这样燃烧同样多的燃料获得了更多的机械能，提高了热机的效率。为进入下一个工作循环，这款内燃机的第六冲程是________冲程。
