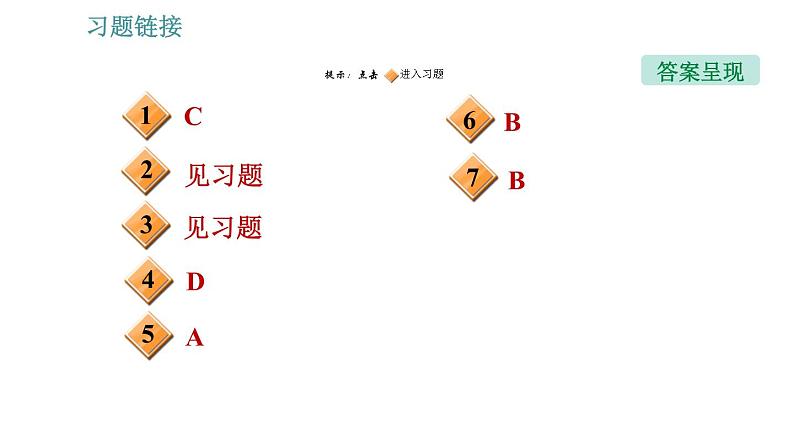

这是一份初中物理粤沪版九年级上册第十三章 探究简单电路综合与测试习题ppt课件，共14页。PPT课件主要包含了见习题，答案呈现，解如图所示，答案D，答案A，答案B等内容，欢迎下载使用。

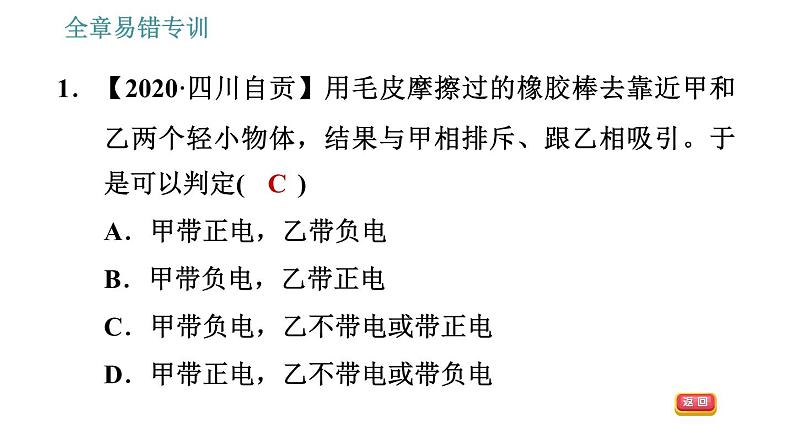

1．【2020·四川自贡】用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果与甲相排斥、跟乙相吸引。于是可以判定(　　)A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电

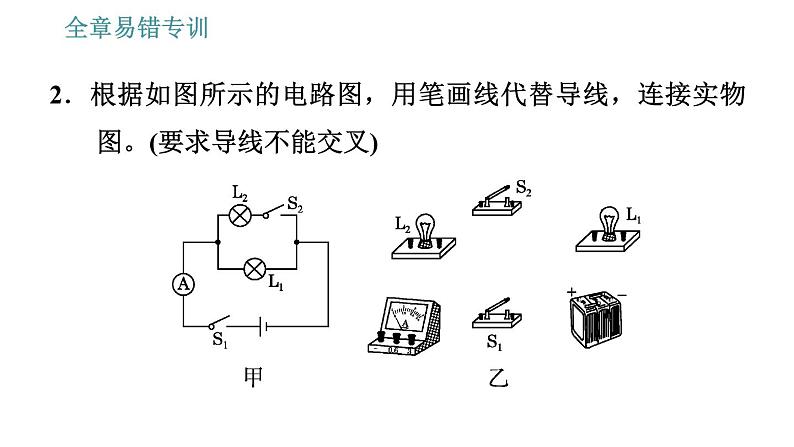

2．根据如图所示的电路图，用笔画线代替导线，连接实物图。(要求导线不能交叉)

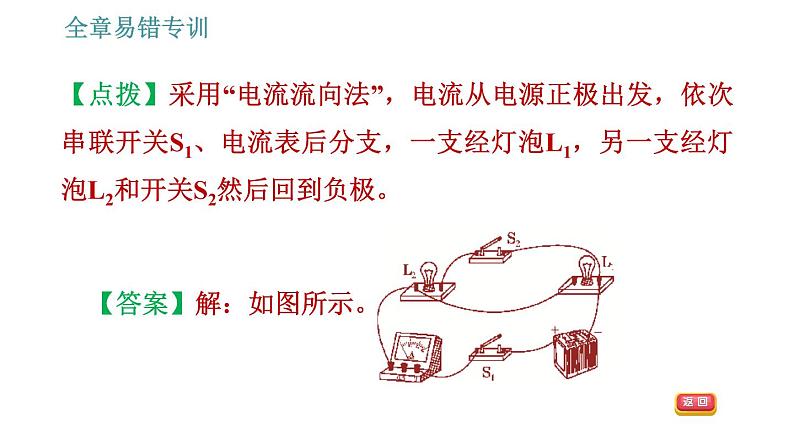

【点拨】采用“电流流向法”，电流从电源正极出发，依次串联开关S1、电流表后分支，一支经灯泡L1，另一支经灯泡L2和开关S2然后回到负极。
【答案】解：如图所示。

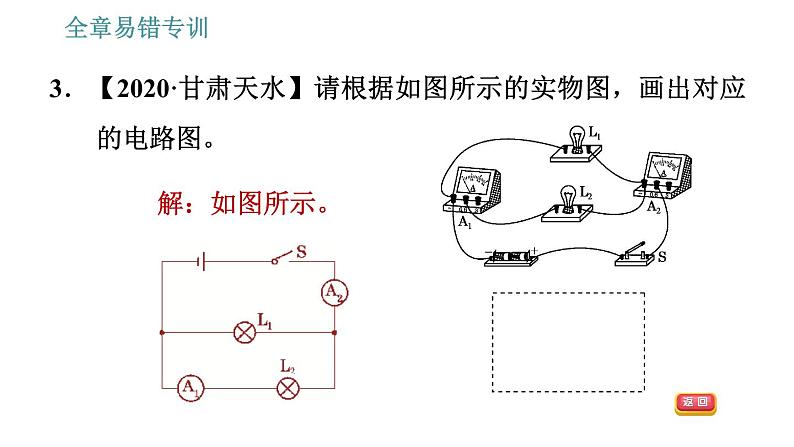

3．【2020·甘肃天水】请根据如图所示的实物图，画出对应的电路图。

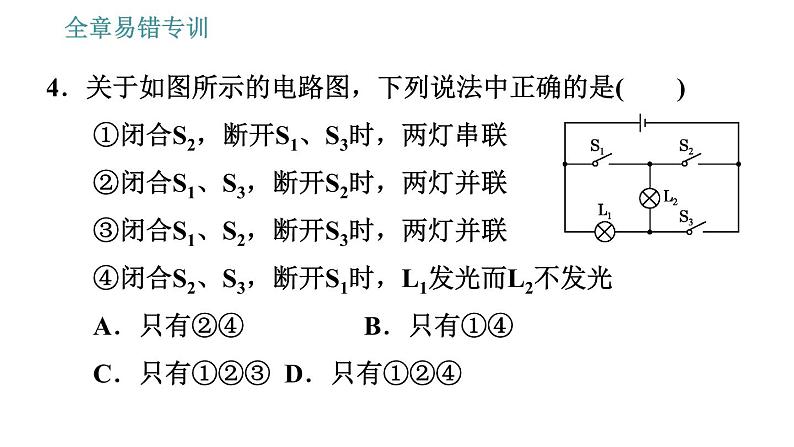

4．关于如图所示的电路图，下列说法中正确的是(　　)①闭合S2，断开S1、S3时，两灯串联②闭合S1、S3，断开S2时，两灯并联③闭合S1、S2，断开S3时，两灯并联④闭合S2、S3，断开S1时，L1发光而L2不发光A．只有②④ B．只有①④C．只有①②③ D．只有①②④
【点拨】闭合S2，断开S1、S3时，L1、L2顺次连接，因此L1、L2串联，①正确；闭合S1、S3，断开S2时，L1、L2并列连接，因此L1、L2并联，②正确；闭合S1、S2，断开S3时，电源短路，③错误；闭合S2、S3，断开S1时，L2短路，只有L1连入电路，所以Ll发光而L2不发光，④正确。
5．下列关于电流和电压的说法中正确的是(　　)A．电荷的定向移动形成电流B．自由电荷定向移动的方向为电流方向C．电路中的电流是形成电压的原因D．电路两端有电压，电路中就一定有电流
【点拨】电荷的定向移动形成电流，负电荷定向移动的方向与电流的方向相反；电压是形成电流的原因， 但电路两端有电压，电路中不一定有电流。
6．如图(甲)所示，闭合开关后，两灯均发光，且两电流表示数均如图(乙)所示，则流过灯L1和L2的电流分别是(　　)A．1.4 A　1.4 A B．0.28 A　1.12 AC．0.28 A　0.28 A D．1.12 A　0.28 A
【点拨】由电路图知，灯L1和L2并联，电流表A1测通过L1的电流，电流表A2测干路电流；因并联电路中干路电流等于各支路电流之和，干路电流大于任何一个支路的电流，而两电流表指针位置相同，所以干路电流表A2的量程为0～3 A，分度值为0.1 A，示数为1.4 A，电流表A1的量程为0～0.6 A，分度值为0.02 A，示数为0.28 A，即通过L1的电流是0.28 A，由并联电路的电流特点可知，通过L2的电流为I2＝I－I1＝1.4 A－0.28 A＝1.12 A。
7．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同(如图乙所示)，则S闭合时，L1和L2两端的电压分别为(　　)A．8.8 V　2.2 V B．2.2 V　8.8 VC．11 V　8.8 V D．11 V　2.2 V
