初中物理教科版九年级上册第六章 电功率综合与测试测试题

这是一份初中物理教科版九年级上册第六章 电功率综合与测试测试题，共9页。试卷主要包含了选择题，填空题，实验题，综合计算题等内容，欢迎下载使用。

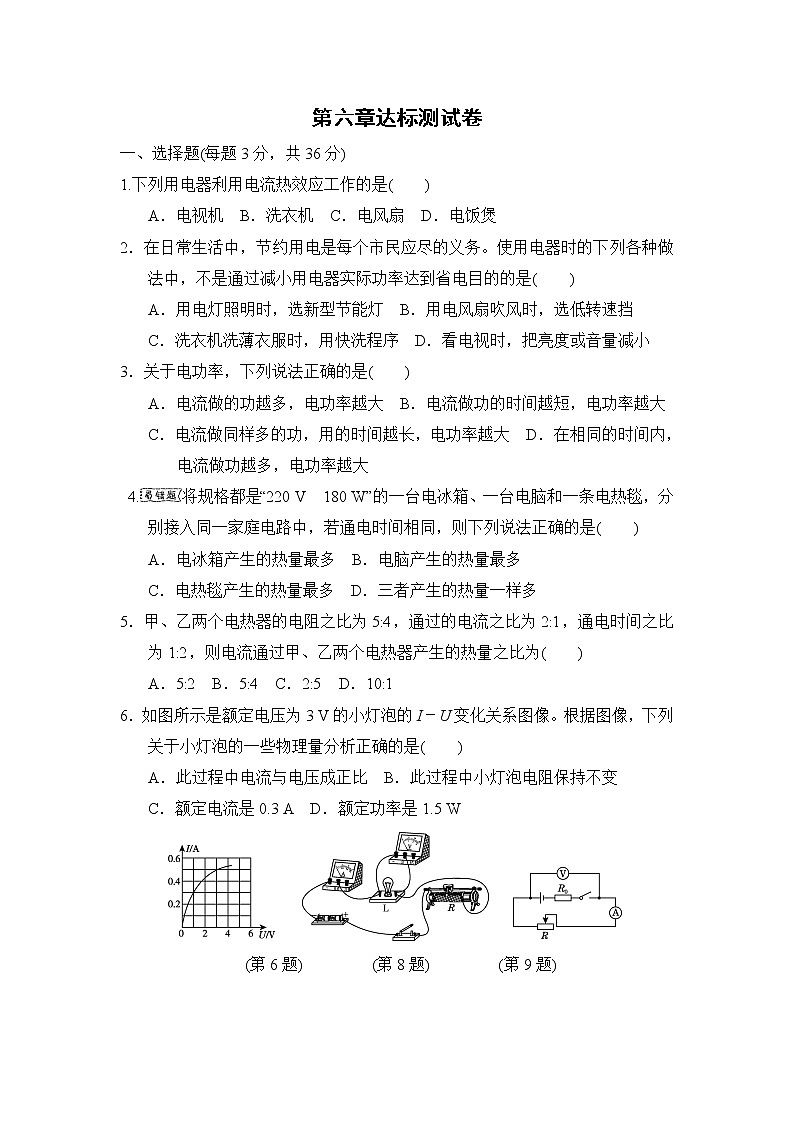

第六章达标测试卷一、选择题(每题3分，共36分)1.下列用电器利用电流热效应工作的是(　　)A．电视机  B．洗衣机  C．电风扇  D．电饭煲2．在日常生活中，节约用电是每个市民应尽的义务。使用电器时的下列各种做法中，不是通过减小用电器实际功率达到省电目的的是(　　)A．用电灯照明时，选新型节能灯  B．用电风扇吹风时，选低转速挡C．洗衣机洗薄衣服时，用快洗程序  D．看电视时，把亮度或音量减小3．关于电功率，下列说法正确的是(　　)A．电流做的功越多，电功率越大  B．电流做功的时间越短，电功率越大C．电流做同样多的功，用的时间越长，电功率越大  D．在相同的时间内，电流做功越多，电功率越大 4.将规格都是“220 V　180 W”的一台电冰箱、一台电脑和一条电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是(　　)A．电冰箱产生的热量最多  B．电脑产生的热量最多C．电热毯产生的热量最多  D．三者产生的热量一样多5．甲、乙两个电热器的电阻之比为5:4，通过的电流之比为2:1，通电时间之比为1:2，则电流通过甲、乙两个电热器产生的热量之比为(　　)A．5:2  B．5:4  C．2:5  D．10:16．如图所示是额定电压为3 V的小灯泡的I－U变化关系图像。根据图像，下列关于小灯泡的一些物理量分析正确的是(　　)A．此过程中电流与电压成正比  B．此过程中小灯泡电阻保持不变C．额定电流是0.3 A  D．额定功率是1.5 W       (第6题)　　　　 (第8题)　　　　 (第9题) 7．用电高峰时期，家庭里的白炽灯泡比正常发光时要暗一些。这是因为，在用电高峰时(　　)A．并联用电器增多，电路的总电阻增大B．并联用电器增多，电路的总电流减小C．并联用电器增多，家用电器的实际功率减小D．并联用电器增多，家用电器的额定功率减小8．如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是(　　)  A．变阻器R短路  B．变阻器R断路  C．灯L短路  D．灯L断路9．如图所示，当闭合开关后，向右移动滑动变阻器滑片时，下列分析正确的是(　　)A．电流表的示数变大  B．电压表的示数变大C．电阻R0消耗的功率变大  D．电阻R消耗的电功率不变10．电子拉力计的简化原理如图。滑动变阻器的滑片P与弹簧上端固定在一起，同方向升降。在弹性限度内，弹簧所受拉力越大，弹簧伸长量越大。闭合开关后，下列说法正确的是(　　)A．滑动变阻器接入电路中的电阻随拉力增大而增大B．电流表的示数随拉力增大而增大C．电压表的示数随拉力增大而增大D．定值电阻R0消耗的电功率随拉力增大而减小             (第10题)　　 (第11题)　　 (第12题)　　 (第16题)11．【新题】小军用玩具电动车的小电动机做趣味实验。他将一个电压恒定不变的3 V直流电源按图所示的电路接在电动机两端，闭合开关后，电动机稳定匀速转动了10 s，此时电流表的示数为0.6 A，关于本实验，以下说法正确的是(　　)A．电动机在匀速转动过程中的电阻为5 ΩB．电动机在匀速转动过程中的功率为1.8 WC．电动机在匀速转动的10 s内产生18 J的热量D．电动机在匀速转动过程中电能全部转化为机械能12.如图所示，电源电压不变，开关S闭合，S1由闭合到断开，电压表的示数由12 V变为8 V，则下列说法中正确的是(　　)A．电源电压为20 VB．R1与R2的阻值之比为2:1C．S1断开前后，整个电路消耗的电功率之比为3:1D．S1断开前后，R2消耗的电功率之比为9:4二、填空题(14题3分，15题4分，16题5分，17题4分，18题5分，19题4分，20题5分，其余每空1分，共33分)13．电流做功的过程，实际上是电能转化为其他形式能的过程。电流通过电炉时，电能转化为________能；电流通过电风扇时，电能主要转化为________能；给蓄电池充电时，电能转化为________能。14．一灯泡标有“6 V　3 W”的字样，现仅有8 V的电源，要使小灯泡正常发光，应该给小灯泡________(填“串”或“并”)联一个________Ω的电阻。(不考虑灯泡电阻受温度的影响)15．王爷爷家新购买了一台65英寸液晶电视机，其铭牌上有“220 V　220 W”的字样，则该电视机正常工作1 s产生的热量________(填“大于”“小于”或“等于”)220 J，正常工作1 h消耗的电能是________kW·h。16．电动自行车是生活中最常见的交通工具，人们常简称为电动车，给电动车充电时，充电器将220 V家庭电路电压降为电动车蓄电池需要的充电电压，现在，某市许多小区安装了公共充电插座，采取扫码付费自动充电(如图所示)，这些插座都是________(填“串联”或“并联”)的。假设某充电器输出电压为48 V，输出电流为2.5 A，则它的输出功率是________W；若当地的商用电价为1 元/(kW·h)，那么充电6小时的用电成本至少是________元。  17．额定电压为220 V的家用电暖器正常工作时，通过内部电热丝的电流为5 A，则电热丝正常工作时的电阻为________Ω，工作10 min产生的热量为________J。电热丝通电后变得很烫，而连接的导线却不怎么热，这是由于导线电阻远________(填“大于”或“小于”)电热丝电阻的缘故。18．小聪家的电能表如图所示，由此可知，小聪家允许接入电路的最大功率为________kW；小聪家有一个规格为“220 V　1 000 W” 的用电器，可能是________(填“台灯”“电饭锅”或“电视机”)。当电路中只有这一用电器正常工作10 min，电能表的转盘转了________转。      (第18题)　　　　 (第20题)19．将分别标有“6 V　6 W”和“3 V　3 W”的甲、乙两只灯泡串联接在电压为3 V的电源两端，________灯更亮；若并联接在该电源两端，两灯消耗的功率之比P甲:P乙＝________。(忽略温度对灯丝电阻的影响)20．【新题】为了测定风速大小，小明设计了如图所示的装置，装置中的探头、金属杆和滑动变阻器的滑片P相连，可上下移动，R1＝10 Ω，若电源电压恒为6 V，R2的最大阻值为20 Ω。则该电路工作时的功率范围为________W；该装置利用了流体流速越大______________________的原理，现要求：当风吹过探头时，风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施：________________________________________________。三、实验题(21题4分，22题10分，共14分)21．某同学想探究电流通过导体产生的热量与电流、电阻、通电时间是否有关。他连接了如图所示的电路进行实验，其中两个完全相同的烧瓶内分别装有质量和初温都相同的煤油，以及阻值为R1和R2的电阻丝(R1＜R2)。(1)该实验探究的问题是电流通过导体产生的热量与______________是否有关。(2)该实验中，电流通过导体产生热量的多少用____________________来反映。    (第21题)　             　 (第22题)22．实验：测量小灯泡的电功率。【实验器材】额定电压为2.5 V的小灯泡(正常发光时电阻约为6 Ω)、滑动变阻器(10 Ω　2 A)、新干电池两节、开关、导线若干等。【实验原理】______________。【实验步骤】(1)连接电路时，开关要________；如图甲所示的实物图连接中，连接不妥之处为__________。(2)改正了不妥之处后，闭合开关，若出现下表所述的现象，请在表中空格处填写可能的原因：现象电灯的亮暗电流表电压表可能的原因1亮有示数无示数 2不亮无示数有示数 (3)排除故障后，当移动滑动变阻器的滑片到某位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，此时应在此位置基础上将滑片向________(填“左”或“右”)移动，使电压表的示数为________V。此时电流表的示数如图丙所示，则小灯泡的额定功率是________W。四、综合计算题(23题7分，24题10分，共17分)23.如图所示的混联电路中，电源电压等于6 V，R1＝30 Ω，R2＝20 Ω，R3＝3 Ω，求：(1)电路中的总电阻为多少？(2)电流表的示数为多少？(3)R3消耗的电功率是多少？(4)通电10 min，电路消耗的电能是多少？ 24．“光强”是表示光的强弱程度的科学量。照射光越强，光强越大。光强符号用E表示，国际单位为坎德拉(cd)。如图甲为光敏电阻的实物和元件符号，图乙为某种光敏电阻的阻值R与光强E之间的关系图，图丙为小金利用这种光敏电阻所设计的电路。已知电源电压为6 V，小灯泡L标有“6 V　6 W”字样，灯丝的电阻随温度的变化而变化。(1)求小灯泡正常发光时的电流。(2)光敏电阻接收光强为3 cd的光照射时，闭合开关，测得电路中的电流为0.6 A，求此时小灯泡的电阻。(3)某次实验中测得小灯泡两端电压为1.5 V，光敏电阻消耗的功率为2.25 W，求此时光敏电阻接收到的光的光强。
答案一、1．D　2．C　3．D　4．C　5．A　6．D7．C　点拨：家庭电路中并联的用电器越多，总电阻越小，总电流越大，A、B错；干路中的电流越大，导线上损耗的电压就会越大，导致用电器两端的实际电压降低，用电器的实际功率就会减小，因此用电高峰时期，家庭里的白炽灯泡比正常发光时要暗一些，C正确；家用电器的额定功率是用电器的性能指标，不会改变，D错。8．D　点拨：由图可知，灯泡和滑动变阻器串联，电流表测量电路中的电流，电压表测量灯泡两端的电压；当闭合开关时，小灯泡不发光，电流表无示数，说明电路是断路；而电压表有示数，说明电压表与电源之间是接通的，故障只出现在变阻器R和灯L中的一处，则故障是与电压表并联的灯泡断路。9．B　点拨：图中两电阻串联，电压表测量滑动变阻器两端的电压；滑片向右移动时，R连入电路的电阻增大，电流表的示数减小，A错误；电压表的示数变大，B正确；通过电阻R0的电流变小，R0消耗的电功率变小，C错误；滑片在最左端时，变阻器连入电路的电阻为0，其功率为0；当变阻器连入电路的电阻不为0时，变阻器消耗的电功率大于0，故电阻R消耗的电功率是变化的，D错误。10．B　点拨：由电路图可知，定值电阻R0与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。当拉力增大时，滑片上移，AP部分电阻丝的长度减小，则接入电路中的电阻减小，故A错误；当拉力增大时，变阻器接入电路中的电阻减小，电路的总电阻减小，由I＝可知，电路中的电流增大，即电流表的示数增大，故B正确；当拉力增大时，变阻器接入电路中的电阻减小，由串联电路的分压特点可知，变阻器两端的电压减小，即电压表的示数减小，故C错误；当拉力增大时，变阻器接入电路中的电阻减小，电路中的电流增大，由P＝UI＝I2R可知，定值电阻R0消耗的电功率增大，故D错误。11．B　点拨：由于电动机转动时是非纯电阻电路，不能运用欧姆定律计算电阻，故A错误。电动机匀速转动过程中消耗的电功率：P＝UI＝3 V×0.6 A＝1.8 W，故B正确。电动机匀速转动时消耗电能：W＝Pt＝1.8 W×10 s＝18 J，由于电动机工作时，将电能转化为内能和机械能，所以匀速转动的10 s内产生的热量小于18 J，故C、D错误。12．D　点拨：由图可知，只闭合S，两电阻串联，电压表测量R2两端电压；再闭合S1，R1被短路，电压表测量电源电压，可知电源电压为12 V，A错误；两电阻串联时，R1两端电压U1＝U－U2＝12 V－8 V＝4 V，根据串联分压的原理，可知R1:R2＝U1:U2＝4 V:8 V＝1:2，B错误；由P＝UI＝可得，消耗的电功率之比等于两次电阻之比的倒数，即S1断开前后，整个电路消耗的电功率之比P1:P2＝(R1＋R2):R2＝3:2，C错误；S1断开前，R2消耗的电功率：P2′＝I′2R2＝；S1断开后，R2消耗的电功率：P2′＝()2R2；将R1:R2＝1:2代入，可得两次消耗的电功率之比为9:4，D正确。二、13．内；机械；化学14．串；4     15．小于；0.2216．并联；120；0.7217．44；6.6×105；小于18．11；电饭锅；500点拨：由电能表的铭牌可知小聪家允许接入电路的最大功率：P大＝UI大＝220 V×50 A＝11 000 W＝11 kW；1 000 W属于大功率电器，该电器可能是电饭锅；电饭锅正常工作10 min，消耗的电能： W＝Pt＝1 kW×h＝ kW·h。假设电能表表盘转过了n圈，则有n＝3 000 r/(kW·h)×kW·h＝500 r。19．甲；1:2点拨：由P＝可得，两灯的电阻分别为R甲＝＝＝6 Ω，R乙＝＝＝3 Ω；若两灯串联，因串联电路中电流处处相等，R甲＞R乙，由P＝I2R可得P甲实＞P乙实，所以甲灯比乙灯更亮。若并联接在该电源两端，并联电路中各支路两端电压相等，即U并甲＝U并乙，由P＝UI＝可得，两灯消耗的功率之比：P并甲:P并乙＝:＝×＝＝＝。20．1.2～3.6；压强越小；将电压表接在定值电阻R1的两端点拨：由电路图可知，变阻器与定值电阻串联，当滑片移动到最上端时，电路的电阻最小，为10 Ω，则电路的最大功率：P1＝＝＝3.6 W；当滑片移动到最下端时，电路的最大电阻为：R＝R1＋R滑2＝10 Ω＋20 Ω＝30 Ω，则电路的最小功率：P2＝＝＝1.2 W，故电路工作时的功率范围为1.2～3.6 W。三、21．(1)电阻(2)温度计示数的变化22．【实验原理】P＝UI【实验步骤】(1)断开；电流表量程选择偏大(2)电压表断路；小灯泡断路(3)左；2.5；1四、23．解：(1)设R1和R2并联后的总电阻为R′，＝＋＝＋＝，解得R′＝12 Ω；R′与R3串联，电路中总电阻：R＝R′＋R3＝12 Ω＋3 Ω＝15 Ω。(2)电流表示数：I＝＝＝0.4 A。(3)通过R3的电流I＝0.4 A，R3的电功率：P3＝I2R3＝(0.4 A)2×3 Ω＝0.48 W。(4)通电10 min，电路消耗的电能：W＝UIt＝6 V×0.4 A×10×60 s＝1.44×103 J。24．解：(1)IL＝＝＝1 A。(2)由图乙可知E＝3 cd时，R＝6 Ω，R总＝＝＝10 Ω，RL＝R总－R＝10 Ω－6 Ω＝4 Ω。(3)R′＝＝＝9 Ω，由图乙可知当光敏电阻的阻值为9 Ω时，接收到的光的光强为2 cd。
