    2021学年5 科学探究:凸透镜成像示范课ppt课件

    展开
    这是一份2021学年5 科学探究:凸透镜成像示范课ppt课件,文件包含课时1透镜pptx、课时2探究凸透镜成像的规律pptx、凸透镜和凹透镜对光线的作用mp4、探究凸透镜成像的规律mp4、探究凸透镜成像规律mp4、透镜对光的作用swf等6份课件配套教学资源,其中PPT共51页, 欢迎下载使用。

    1.通过实验探究,知道凸透镜成像的规律。2.经历探究过程,提高对数据的分析能力。

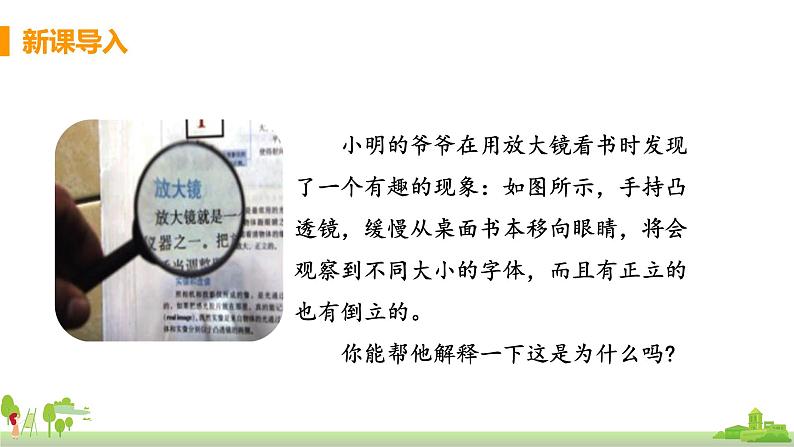

    小明的爷爷在用放大镜看书时发现了一个有趣的现象:如图所示,手持凸透镜,缓慢从桌面书本移向眼睛,将会观察到不同大小的字体,而且有正立的也有倒立的。 你能帮他解释一下这是为什么吗?
    像的虚实大小、正倒与无惧有什么关系?

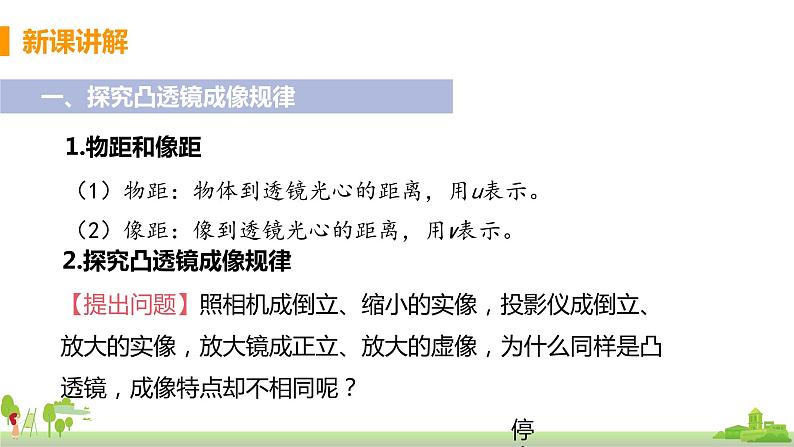

    一、探究凸透镜成像规律
    1.物距和像距(1)物距:物体到透镜光心的距离,用u表示。(2)像距:像到透镜光心的距离,用v表示。
    2.探究凸透镜成像规律
    【提出问题】照相机成倒立、缩小的实像,投影仪成倒立、放大的实像,放大镜成正立、放大的虚像,为什么同样是凸透镜,成像特点却不相同呢?
    【猜想与假设】(1)用照相机拍照时,物体到凸透镜的距离比像到凸透镜的距离大;投影仪成像时,物体到凸透镜的距离比像到凸透镜的距离小。看来像的大小可能跟物体和像到凸透镜的距离远近有关。(2)比较照相机、投影仪和放大镜的成像情况,我们可以猜想,像的虚实、正倒可能跟像和物体是否在凸透镜的同侧有关【进行实验】(1)在阳光或相距很远(物距远大于凸透镜焦距,例如5 m)的灯光下用聚焦法测定凸透镜的焦距;(2)将蜡烛、凸透镜和光屏依次排列在一条直线上,调整蜡烛、凸透镜和光屏的高度,使烛焰、透镜和光屏三者的中心在同一高度上(如下图所示);

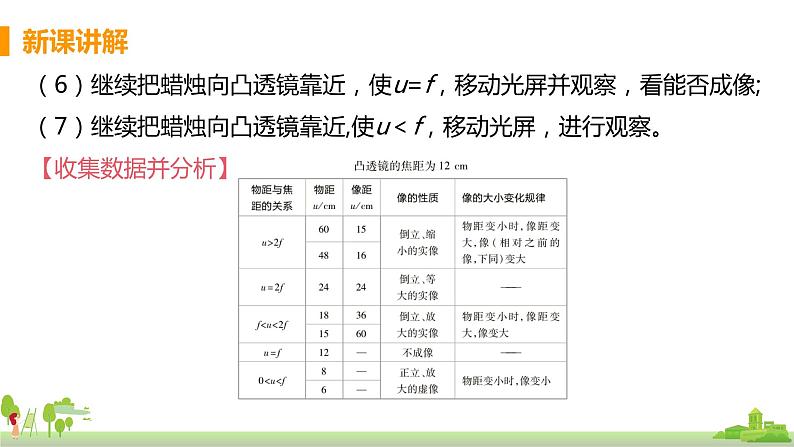

    (3)把蜡烛放在离凸透镜尽量远的位置(u>2f),调整光屏到透镜的距离,直至在光屏上得到烛焰清晰的像为止,观察像的大小、正倒,记录物距和像距,改变物距u(u>2f),重做实验;(4)把蜡烛向凸透镜靠近,使u=2f,调整光屏到透镜的距离,直到在光屏上得到烛焰清晰的像为止,观察像的大小、正倒,记录物距和像距;(5)继续把蜡烛向凸透镜靠近,使f(6)继续把蜡烛向凸透镜靠近,使u=f,移动光屏并观察,看能否成像;(7)继续把蜡烛向凸透镜靠近,使u<f,移动光屏,进行观察。【收集数据并分析】
    【得出结论】 u>2f,成倒立、缩小的实像;u=2f,成倒立、等大的实像;f<u<2f,成倒立、放大的实像;u=f,不成像;0<u<f,成正立、放大的虚像。
    做凸透镜成像实验,蜡烛距透镜15 cm时,在光屏上成放大的像,则下列说法错误的是( )A.蜡烛距透镜45 cm时,一定成缩小的实像B.蜡烛距透镜20 cm时,一定成放大的实像C.蜡烛距透镜18 cm时,可能成放大的实像D.蜡烛距透镜6 cm时,一定成放大的虚像
    【解析】蜡烛距凸透镜15 cm时,在光屏上成放大的像,则2f>15 cm>f,即15 cm>f>7.5 cm。蜡烛距凸透镜45 cm时,物距大于二倍焦距,一定成缩小的实像,故A不符合题意;蜡烛距凸透镜20 cm时,物距可能大于二倍焦距,也可能在一倍焦距和二倍焦距之间,所以可能成缩小的实像,也可能成放大的实像,故B符合题意;蜡烛距凸透镜18 cm时,物距可能大于一倍焦距,也可能在一倍焦距和二倍焦距之间,所以可能成缩小的实像,也可能成放大的实像,故C不符合题意;蜡烛距凸透镜6 cm时,物距小于一倍焦距,一定成放大的虚像,故D不符合题意。
    二、凸透镜的成像规律的应用及光路图
    (1)当u>2 f 时 u>2 f 时应用:照相机
    (2)当u=2 f 时 u=2 f 时应用:测量焦距
    (3)当f<u<2 f 时 当f<u<2 f 时应用:幻灯机、投影仪、电影放映机
    (4)当u= f 时 u=f 时应用:汽车大灯
    (5)当u<f 时 u< f 时应用:放大镜
    凸透镜成像光路分析及应用
    u>2f ,ff2f 成倒立、放大的实像
    u=2f ,v=2f 成 倒立、等大的实像
    1. 在探究凸透镜成像规律的实验中,将点燃的蜡烛放在凸透镜前某一位置,在凸透镜后20cm的光屏上出现一个等大倒立的像,如果将蜡烛移动到凸透镜前25cm处,则 (  )A.光屏上会出现倒立放大的实像B.将光屏靠近凸透镜一段距离,光屏上会出现倒立缩小的实像C.将光屏远离凸透镜一段距离,光屏上会出现倒立放大的实像D.无论怎样移动光屏,光屏上均找不到像
    2.某小组同学利用如图甲所示的装置,做“探究凸透镜成像规律”的实验。(1)为使凸透镜所成的像位于光屏的中央,应调节烛焰、凸透镜、光屏三者的中心大致在_____________上。该实验在光线较______的环境中进行更便于观察;
    (2)小王同学三次在光屏上看到烛焰的像如图乙所示,A‘、B’、C′分别是烛焰A、B、C在光屏上所成的像。在此之前调节仪器时,曾在光屏上看到窗外景物所成的清晰的像,这个像与图乙中烛焰 ______(填“A”“B”或“C”)的成像原理相同。当把蜡烛移动到M点时,在光屏上找不到烛焰的像,因为此时烛焰 ___________(填“成实像”“成虚像”或“不成像”);
    (3)分析图乙中信息,凸透镜所成的实像都是 _______(填“正”或“倒”)立的。蜡烛远离凸透镜时,烛焰所成的像________(填“靠近”或“远离”)凸透镜。因此用相机拍照,拍完近景再拍远景时,应将相机的镜头向_________(填“靠近”或“远离”)景物的方向调一些,才能拍出清晰的照片。
