1.什么情况下磁能生电。2.了解发电机。

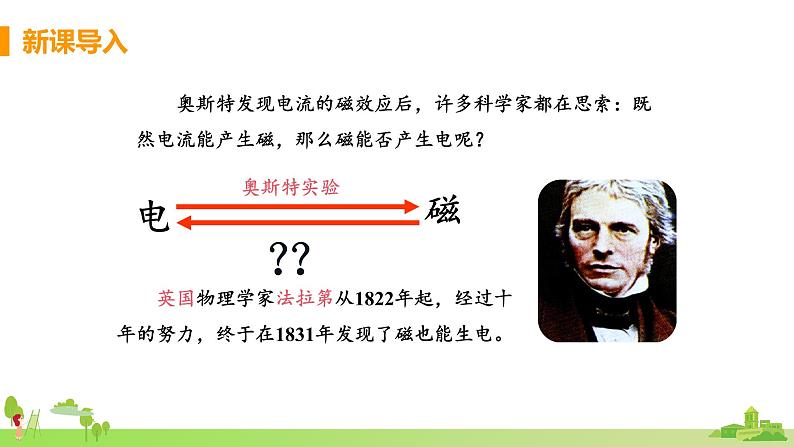

奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？

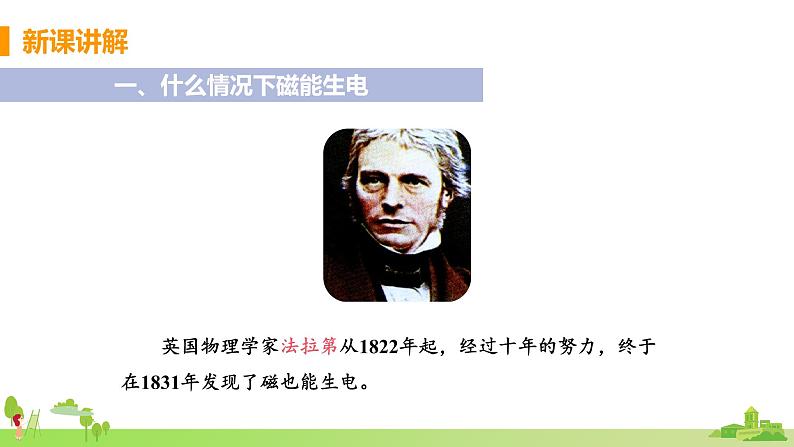

英国物理学家法拉第从1822年起，经过十年的努力，终于在1831年发现了磁也能生电。
一、什么情况下磁能生电

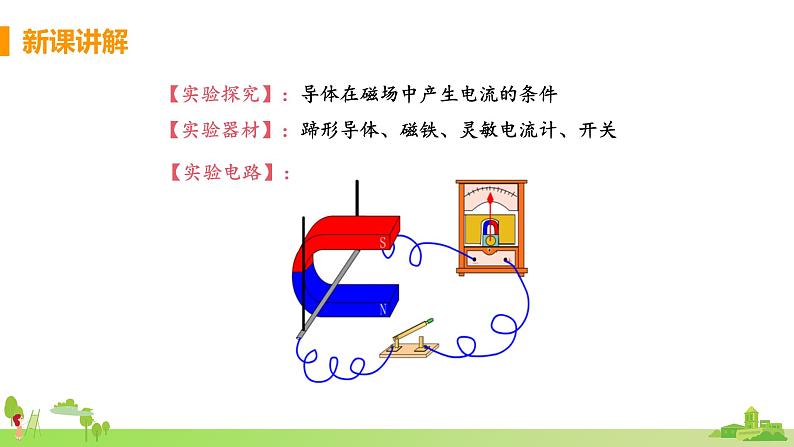

【实验探究】：导体在磁场中产生电流的条件【实验器材】：蹄形导体、磁铁、灵敏电流计、开关

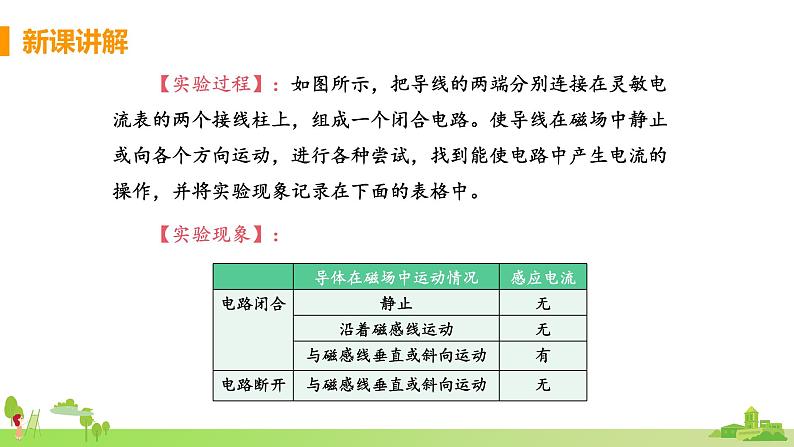

【实验过程】：如图所示，把导线的两端分别连接在灵敏电流表的两个接线柱上，组成一个闭合电路。使导线在磁场中静止或向各个方向运动，进行各种尝试，找到能使电路中产生电流的操作，并将实验现象记录在下面的表格中。
定义：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫做电磁感应，产生的电流叫做感应电流。产生感应电流的条件：(1)闭合电路。(2)部分导体做切割磁感线运动。
探究：感应电流的方向与哪些因素有关
当磁感线方向不变时，感应电流的方向与导体运动方向有关，导体运动方向改变，感应电流方向也要发生改变。
当导体运动方向不变时，感应电流的方向与磁场方向有关，磁场方向改变，感应电流方向也要发生改变。
1.导体中感应电流的方向跟导体运动方向和磁场方向有关。2.在电磁感应现象中，机械能转化为电能。
如图2是探究导体在磁场中运动时产生感应电流的条件的实验装置，闭合开关后，导体AB、电流表、开关组成闭合回路，小明将实验过程中观察到的现象记录在下表中。
（1）通过比较实验次数3 和4（或7 和8）可知：在磁场方向一定时，感应电流的方向与 有关。（2）通过比较实验次数3 和7（或4 和8）可知：在导体切割磁感线运动方向不变时，感应电流方向与 有关。（3）小明通过以上实验分析得出：闭合电路中的一部分导体在磁场里做 ，导体中就会产生感应电流。（4）针对这个实验，小明做了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，为了验证小明的猜想，请你帮他设计主要的实验步骤，并对实验结果进行分析判断。
磁铁(定子）和线圈（转子）两个主要部件
1.发电机的主要部件有哪些？
2.把手摇发电机、小灯泡接入电路。转动手柄使线圈在磁场里转动，小灯泡发光，说明电路中有电流通过小灯泡。
4.机械能转化为电能的机器
不切割磁感线，不产生感应电流
切割磁感线，产生感应电流
定义：交流发电机发出的电流大小和方向是不断变化的叫交流电。
我国生产的交流电，频率为50HZ(即1s内线圈转动50圈)，周期为0.02s；电流方向改变100次。
如图所示，用漆包线绕成一个矩形线圈，刮掉两端导线的外漆，放在支架上，下面放一块磁体，用纸做一个小风车固定在转轴上，风吹风车时，小量程电流表指针会发生偏转，这是一个 模型,是利用 原理工作的， 工作时将风能转化为 能。
1.电磁感应：(1)定义：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生电流的现象。(2)磁生电的条件：①电路是闭合的；②一部分导体在磁场中做切割磁感线运动。(3)感应电流方向的影响因素：导体切割磁感线运动的方向和磁场方向。
(4)感应电流大小的影响因素：导体切割磁感线运动的速度、磁场的强弱、切割磁感线运动的导体的有效长度和线圈的匝数。2.发电机(1)原理：电磁感应。(2)结构：定子和转子。(3)能的转化：机械能转化为电能。
1.如图，导体AB、导线跟电流表组成闭合回路，在下列情况下磁场里的导体AB能够产生感应电流的是（　　）
A.让导体AB在磁场中静止B.让导体AB沿水平方向做切割磁感线运动C.让导体AB沿竖直方向顺着磁感线向下运动D.让导体AB沿竖直方向逆着磁感线向上运动
2.图中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，不能产生感应电流的是（　　）
A B C D
3.图中所示是一款儿童滑板车。当车轮转动时可自行发电，使车轮边缘的LED灯发光，其发电的原理 （选填“动圈式话筒”或“电磁起重机”）相同。逐渐加快滑行速度，LED灯的亮度会______（选填“增强”“减弱”或“不变”）。
