第十四章章末检测

（总分：100分时间：90分钟）

一、选择题（本题包括6小题，每小题5分，共30分。每小题只有1个选项符合题意）

1.如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是( )

2.如图所示，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是( )

A.将变阻器滑片P向左移动，保持电压表示数不变

B.将变阻器滑片P向左移动，保持电流表示数不变

C.将变阻器滑片P向右移动，保持电压表示数不变

D.将变阻器滑片P向右移动，保持电流表示数不变

3.如图所示的电路，电源电压不变，开关S闭合后，当S1由断开变为闭合时，则( )

A. A1示数变大，A2示数不变

B. A1示数变大，A2示数变大

C. A1示数不变，A2示数不变

D. A1示数不变，A2示数变小

4.如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1>I2>I3，则此部分电路中允许通过的最大电流是( )

A. I1 B. I2 C. I3 D. I1+I2+I3

5.如图甲所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯.当有害尾气浓度β增大时( )

A.电压表的示数增大，指示灯亮度增大

B.电压表的示数减小，指示灯亮度增大

C.电压表的示数减小，指示灯亮度减小

D.电压表的示数增大，指示灯亮度减小

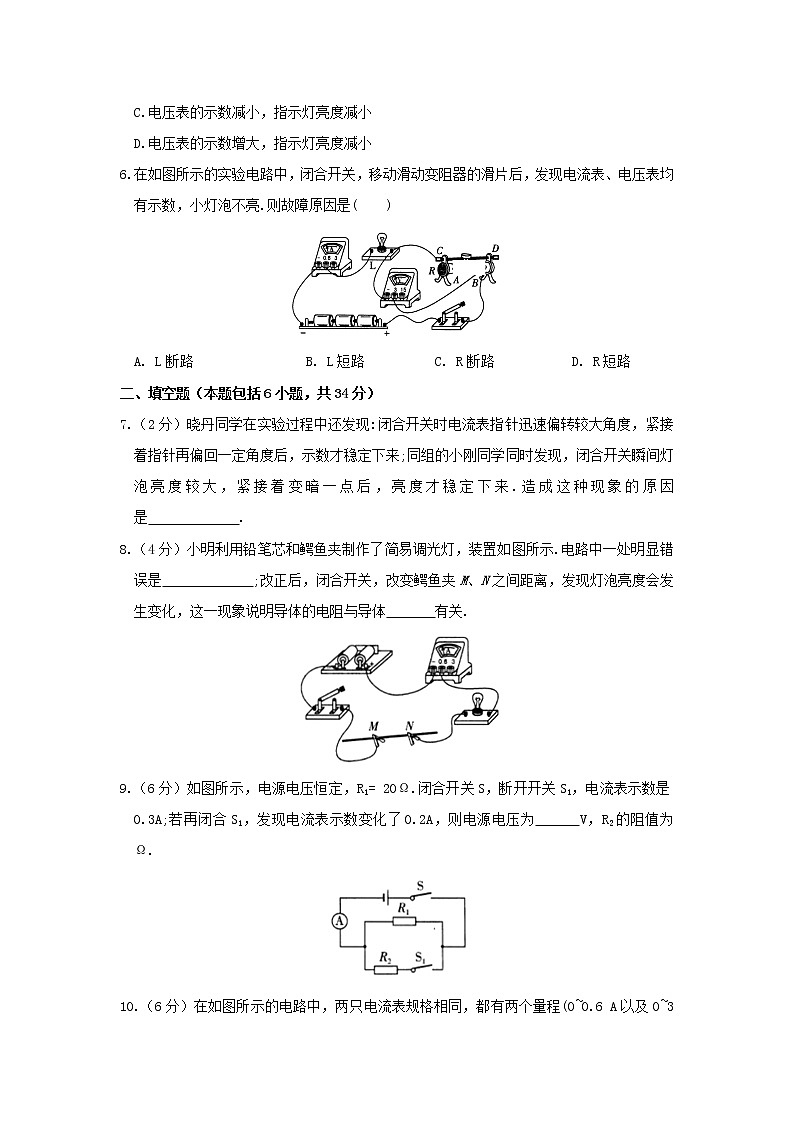

6.在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮.则故障原因是( )

A. L断路 B. L短路 C. R断路 D. R短路

二、填空题（本题包括6小题，共34分）

7.（2分）晓丹同学在实验过程中还发现:闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来;同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来.造成这种现象的原因是 .

8.（4分）小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图所示.电路中一处明显错误是 ;改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体有关.

9.（6分）如图所示，电源电压恒定，R1= 20Ω.闭合开关S，断开开关S1，电流表示数是0.3A;若再闭合S1，发现电流表示数变化了0.2A，则电源电压为 V，R2的阻值为 Ω.

10.（6分）在如图所示的电路中，两只电流表规格相同，都有两个量程(0~0.6 A以及0~3 A)，且R1= R2.闭合开关S，电阻R1、R2及R3均有电流通过，两只电流表的指针偏转角度相同，则通过电流表A1的电流是通过电流表A2电流的，R1:R2:R3= .

11.（8分）如图所示是某同学用“伏安法”测量定值电阻R(阻值未知)的实验电路图.如果电流表的内阻为RA，示数为I;电压表的内阻为Rv，示数为U，则通过待测电阻R的电流为，待测电阻R的阻值为 .

12.（8分）如图是小明自制的一种测定风速的装置，当有风吹过探头时，由于探头上、下表面空气流速不同，空气对探头下表面的压强较，探头带动滑片P移动，当风速减小时，在弹簧的作用下，滑片P向移动，若将电压表改装为测定风速大小的仪表，要求风速增大时，电压表示数变大，则电压表应并联在 (填“R1”或“R2”)的两端.

三、实验探究题（本题包括1小题，共18分）

13.（18分）小明用如图所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻Rx的阻值不小于5Ω，电源由两节干电池组成，除了开关、导线外，可供使用的实验器材有:电压表(量程0~15 V,0~3 V)，电流表(量程0~3 A, 0~0.6 A)，滑动变阻器R(20Ω 1 A)，阻值已知且大小不等的定值电阻R1和R2.
