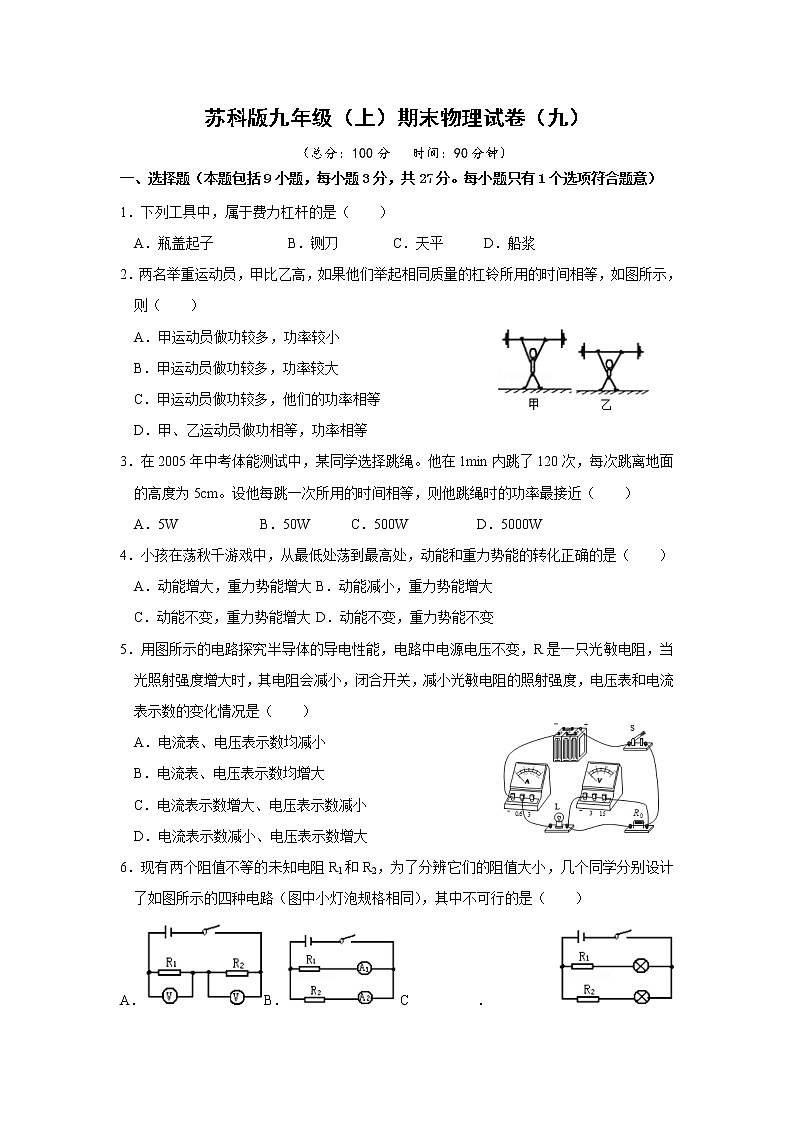

苏科版九年级（上）期末物理试卷（九）

　（总分：100分   时间：90分钟）

一、选择题（本题包括9小题，每小题3分，共27分。每小题只有1个选项符合题意）

1．下列工具中，属于费力杠杆的是（　　）

A．瓶盖起子         B．铡刀        C．天平     D．船浆

2．两名举重运动员，甲比乙高，如果他们举起相同质量的杠铃所用的时间相等，如图所示，则（　　）

A．甲运动员做功较多，功率较小

B．甲运动员做功较多，功率较大

C．甲运动员做功较多，他们的功率相等

D．甲、乙运动员做功相等，功率相等

3．在2005年中考体能测试中，某同学选择跳绳。他在1min内跳了120次，每次跳离地面的高度为5cm。设他每跳一次所用的时间相等，则他跳绳时的功率最接近（　　）

A．5W         B．50W      C．500W        D．5000W

4．小孩在荡秋千游戏中，从最低处荡到最高处，动能和重力势能的转化正确的是（　　）

A．动能增大，重力势能增大 B．动能减小，重力势能增大

C．动能不变，重力势能增大 D．动能不变，重力势能不变

5．用图所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，当光照射强度增大时，其电阻会减小，闭合开关，减小光敏电阻的照射强度，电压表和电流表示数的变化情况是（　　）

A．电流表、电压表示数均减小

B．电流表、电压表示数均增大

C．电流表示数增大、电压表示数减小

D．电流表示数减小、电压表示数增大

6．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路（图中小灯泡规格相同），其中不可行的是（　　）

A．B． C． D．

7．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是（　　）

A．改变电路中的电流               B．改变被测电阻两端的电压

C．改变被测电阻的阻值               D．保护电路

8．学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，然后将录音机的插头插入插座。此时录音机（　　）

A．有电流通过，不能正常工作        B．有电流通过，能正常工作

C．没有电流通过，不能工作          D．有时能正常工作，有时不能正常工作

9．照明用的白炽灯泡，有时灯丝会被烧断，烧断灯丝经常是发生在开灯的那一瞬间，这是因为（　　）

A．灯两端的电压是正常工作电压的数倍

B．通过灯丝的电流与正常工作时的电流相等

C．灯丝的电阻是正常工作时电阻的数倍

D．灯丝的功率是正常工作时的数倍　

二、填空题（本题包括6小题，共28分）

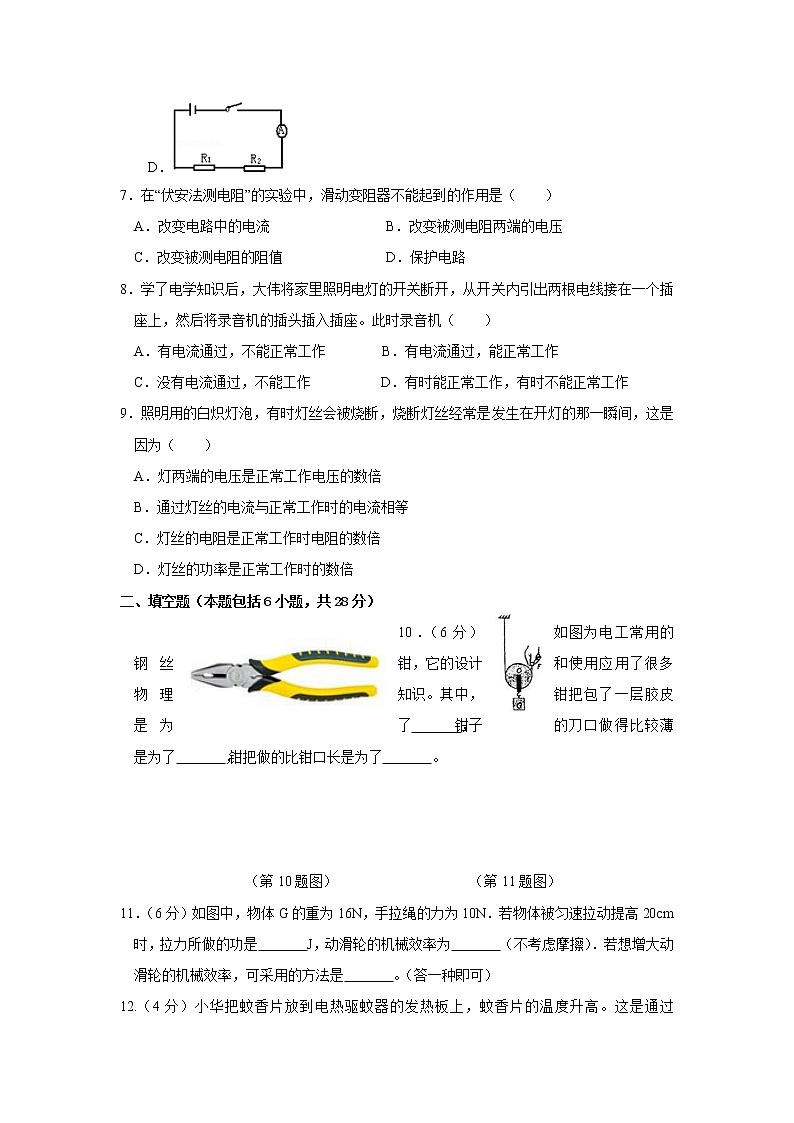

10．（6分）如图为电工常用的钢丝钳，它的设计和使用应用了很多物理知识。其中，钳把包了一层胶皮是为了　   　，钳子的刀口做得比较薄是为了　   　，钳把做的比钳口长是为了　   　。

（第10题图）                   （第11题图）

11．（6分）如图中，物体G的重为16N，手拉绳的力为10N．若物体被匀速拉动提高20cm时，拉力所做的功是　   　J，动滑轮的机械效率为　   　（不考虑摩擦）．若想增大动滑轮的机械效率，可采用的方法是　   　。（答一种即可）

12.（4分）小华把蚊香片放到电热驱蚊器的发热板上，蚊香片的温度升高。这是通过　   　的途径改变蚊香片的内能的；通电一段时间后，整个房间里都能闻到蚊香片的气味，这一现象说明了　   　。

13．（4分）在家庭电路中，　   　表是用来测量用户消耗的电能。一只标有“220V 40W”字样的白炽灯正常工作10h，消耗的电能为　   　kW•h。

14．（4分）小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金片受到的压力增大时，变阻器的阻值　   　，压力表示数　   　。（均填“变大”“变小”或“不变”）

15．（4分）近年来有许多重大火灾都是因线路连接处接触不良造成的，教训十分深刻。当线路连接处接触不良时，该处的电阻将　   　，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而　   　（均填“变大”“变小”或“不变”），从而形成电热的逐步积累，以致引发火灾。　

三、作图题（共2小题，满分8分）

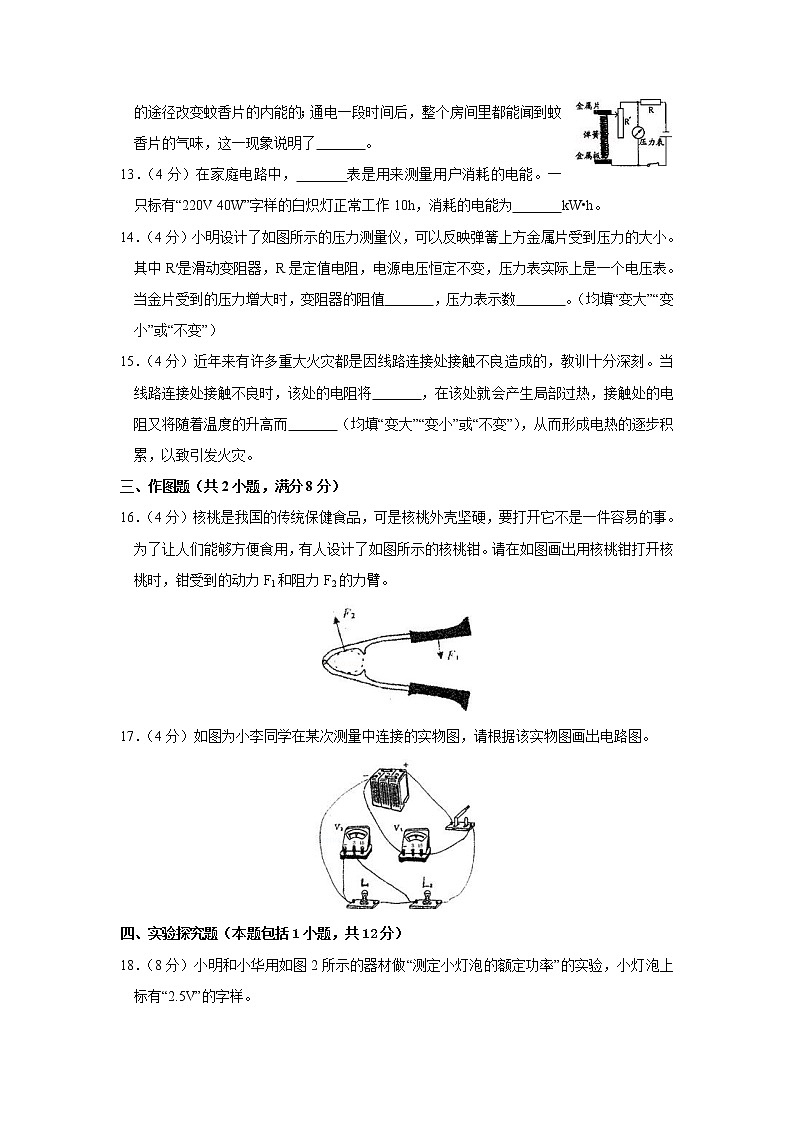

16．（4分）核桃是我国的传统保健食品，可是核桃外壳坚硬，要打开它不是一件容易的事。为了让人们能够方便食用，有人设计了如图所示的核桃钳。请在如图画出用核桃钳打开核桃时，钳受到的动力F1和阻力F2的力臂。

17．（4分）如图为小李同学在某次测量中连接的实物图，请根据该实物图画出电路图。

四、实验探究题（本题包括1小题，共12分）

18．（8分）小明和小华用如图2所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5V”的字样。

（1）对照如图1所示的电路图，将图2中未连接部分连好。（原电路中，已连接部分完好无误）

（2）小华连完电路并闭合开关后，发现电压表示数为零，电流表示数约为0.3A．产生这一现象的原因是　   　。

（3）他们纠正错误并检查电路无误后，闭合开关，发现小灯泡两端的电压只有2V，这时应调节滑动变阻器的滑片向　   　移动（依实物图），使电压表的读数为　     　V，灯泡才能正常发光，这时电流表示数如图3所示，其示数为　     　A，则小灯泡的额定功率是　   　W。

（4）若电源电压为6V，滑动变阻器有“10Ω 1.5A”和“20Ω 1A”两种规格，则本实验中应选用规格为　   　的滑动变阻器。

五、计算题（本题包括3小题，共？分）

19．（8分）在如图所示的电路中，已知电阻R1=5Ω，电流表A1的示数为1A，电流表A的示  数为1.5A，求：

（1）Rl两端的电压Ul；

（2）通过R2的电流I2；

（3）R2的阻值。

20．（9分）小明家的太阳能热水器，可以贮水100kg，天气好时，吸收的太阳辐射能可以使水温升得足够高；阴雨天可用电辅助加热，它的电加热棒的额定电压是220V，额定功率是2000W。

（1）若在阳光的照射下，100kg的水温从20℃上升到50℃，吸收太阳的热量是多少？[水的比热c=4.2×103J/（kg•℃）]

（2）若在阴雨天仅用电热加热棒在额定电压下将这些水加热，使之升高相同的温度，需要多长的时间？（假设消耗的电能全部转化为水吸收的内能）

（3）实际上用电加热时间需要2h，请你写出产生这种现象的原因。（写出一个即可）

21．（8分）如图所示电路中，电源电压不变，电流表的量程为0～0.6A，电压表的量程为0～3V，滑动变阻器R的规格为“50Ω 2.0A”，L为标有“6V 1.8W”的小灯泡，电阻R1=20Ω，当闭合开关S、S1、S2时，滑片P移至最右端时，小灯泡正常发光；不计温度对灯丝电阻的影响。求：

（1）当闭合开关S，断开开关S1、S2时，电压表的示数和电阻R1消耗的电功率。

（2）在电路元件安全使用的情况下，滑片移动过程中，整个电路消耗的最大电功率是多少？

苏科版九年级（上）期末物理试卷（九）

参考答案

一、选择题（本题包括9小题，每小题3分，共27分。每小题只有1个选项符合题意）

1.D   2.B   3.B   4.B   5.D   6.D   7.C   8.A   9.D

二、填空题（本题包括6小题，共28分）

10．（6分）绝缘（或防止触电）  增大压强  省力

11．（6分）4  80%  增大物体的重（或减小动滑轮的重）

12．（4分）热传递  分子在不停的做无规则运动

13．（4分）电能  0.4

14．（4分）变大  变大

15．（4分）变大  变大

三、作图题（共2小题，满分8分）

16．（4分）如图所示

17．（4分）如图所示

四、实验探究题（本题包括1小题，共12分）

18．（12分） （1）如图所示

（2）小灯泡短路（或电压表短路）  （3）左端   2.5   0.28   0.7   （4）20Ω   1A

五、计算题（本题包括3小题，共25分）

19．（8分）（1）Rl两端的电压Ul为5V；

（2）通过R2的电流I2为0.5A；

（3）R2的阻值为10Ω。

20．（9分）（1）吸收太阳的热量是1.26×107J；

（2） 需要时间是6300s；

（3）电加热过程存在热损失，或实际电压低于220V。

21.（8分）（1）当闭合开关S，断开开关S1、S2时，电压表的示数是3V，电阻R1消耗的电功率是0.45W。

（2）在电路元件安全使用的情况下，滑片移动过程中，整个电路消耗的最大电功率是3.6W。
