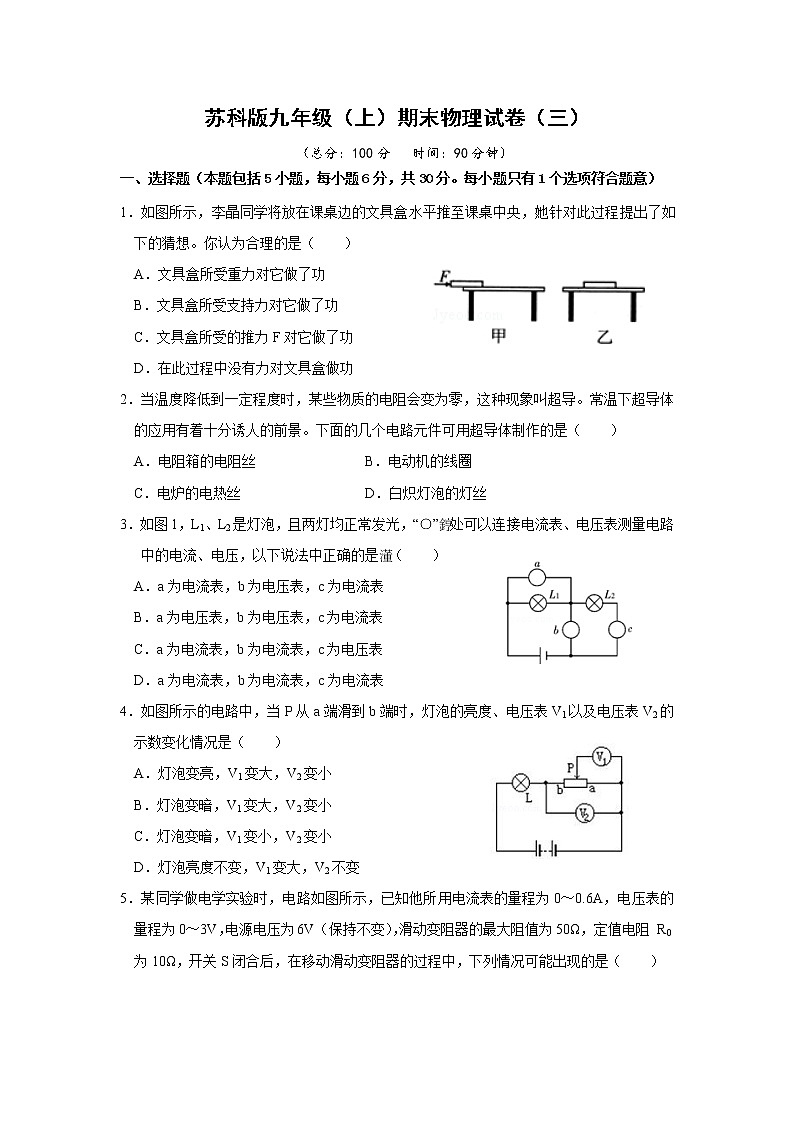

苏科版九年级（上）期末物理试卷（三）

　（总分：100分   时间：90分钟）

一、选择题（本题包括5小题，每小题6分，共30分。每小题只有1个选项符合题意）

1．如图所示，李晶同学将放在课桌边的文具盒水平推至课桌中央，她针对此过程提出了如下的猜想。你认为合理的是（　　）

A．文具盒所受重力对它做了功

B．文具盒所受支持力对它做了功

C．文具盒所受的推力F对它做了功

D．在此过程中没有力对文具盒做功

2．当温度降低到一定程度时，某些物质的电阻会变为零，这种现象叫超导。常温下超导体的应用有着十分诱人的前景。下面的几个电路元件可用超导体制作的是（　　）

A．电阻箱的电阻丝                B．电动机的线圈

C．电炉的电热丝                D．白炽灯泡的灯丝

3．如图1，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（　　）

A．a为电流表，b为电压表，c为电流表

B．a为电压表，b为电压表，c为电流表

C．a为电流表，b为电流表，c为电压表

D．a为电流表，b为电流表，c为电流表

4．如图所示的电路中，当P从a端滑到b端时，灯泡的亮度、电压表V1以及电压表V2的示数变化情况是（　　）

A．灯泡变亮，V1变大，V2变小

B．灯泡变暗，V1变大，V2变小

C．灯泡变暗，V1变小，V2变小

D．灯泡亮度不变，V1变大，V2不变

5．某同学做电学实验时，电路如图所示，已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V（保持不变），滑动变阻器的最大阻值为50Ω，定值电阻 R0为10Ω，开关S闭合后，在移动滑动变阻器的过程中，下列情况可能出现的是（　　）

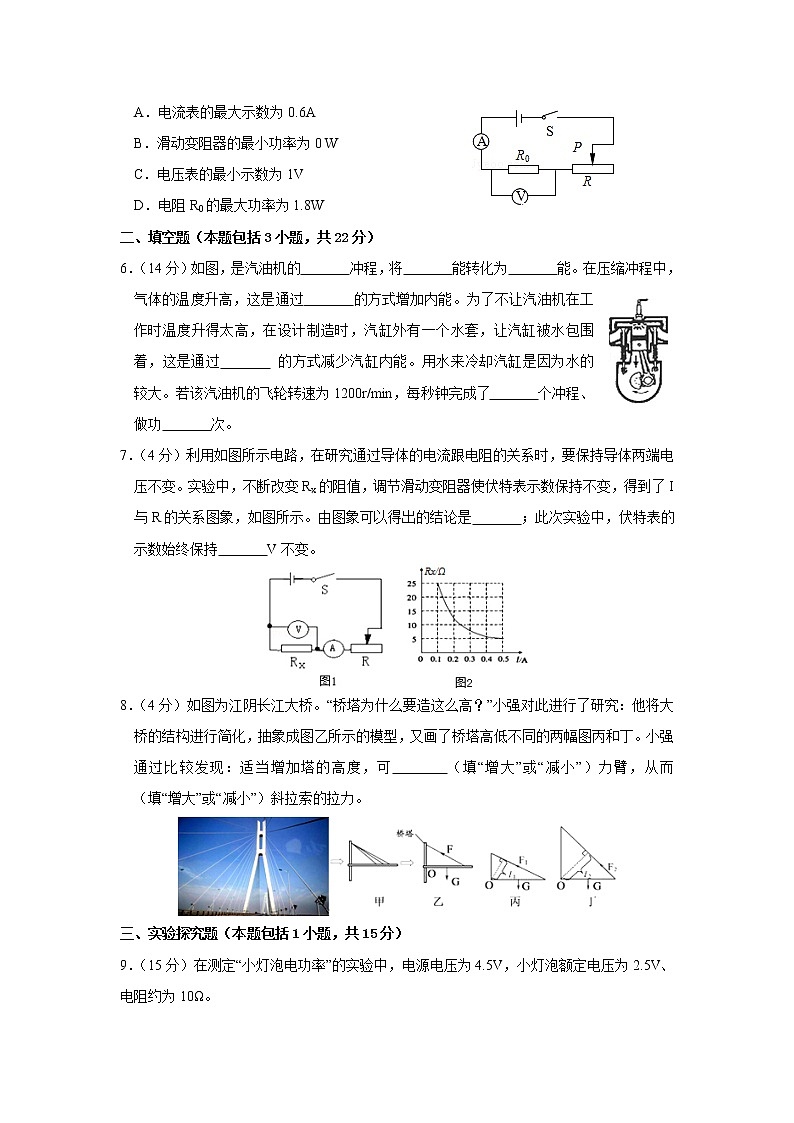

A．电流表的最大示数为0.6A

B．滑动变阻器的最小功率为0 W

C．电压表的最小示数为1V

D．电阻R0的最大功率为1.8W

二、填空题（本题包括3小题，共22分）

6．（14分）如图，是汽油机的　   　冲程，将　   　能转化为　   　能。在压缩冲程中，气体的温度升高，这是通过　   　的方式增加内能。为了不让汽油机在工作时温度升得太高，在设计制造时，汽缸外有一个水套，让汽缸被水包围着，这是通过　   　 的方式减少汽缸内能。用水来冷却汽缸是因为水的　   　较大。若该汽油机的飞轮转速为1200r/min，每秒钟完成了　   　个冲程、做功　   　次。

7．（4分）利用如图所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变。实验中，不断改变Rx的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图所示。由图象可以得出的结论是　   　；此次实验中，伏特表的示数始终保持　   　V不变。

8．（4分）如图为江阴长江大桥。“桥塔为什么要造这么高？”小强对此进行了研究：他将大桥的结构进行简化，抽象成图乙所示的模型，又画了桥塔高低不同的两幅图丙和丁。小强通过比较发现：适当增加塔的高度，可　   　（填“增大”或“减小”）力臂，从而　   　（填“增大”或“减小”）斜拉索的拉力。

三、实验探究题（本题包括1小题，共15分）

9．（15分）在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。

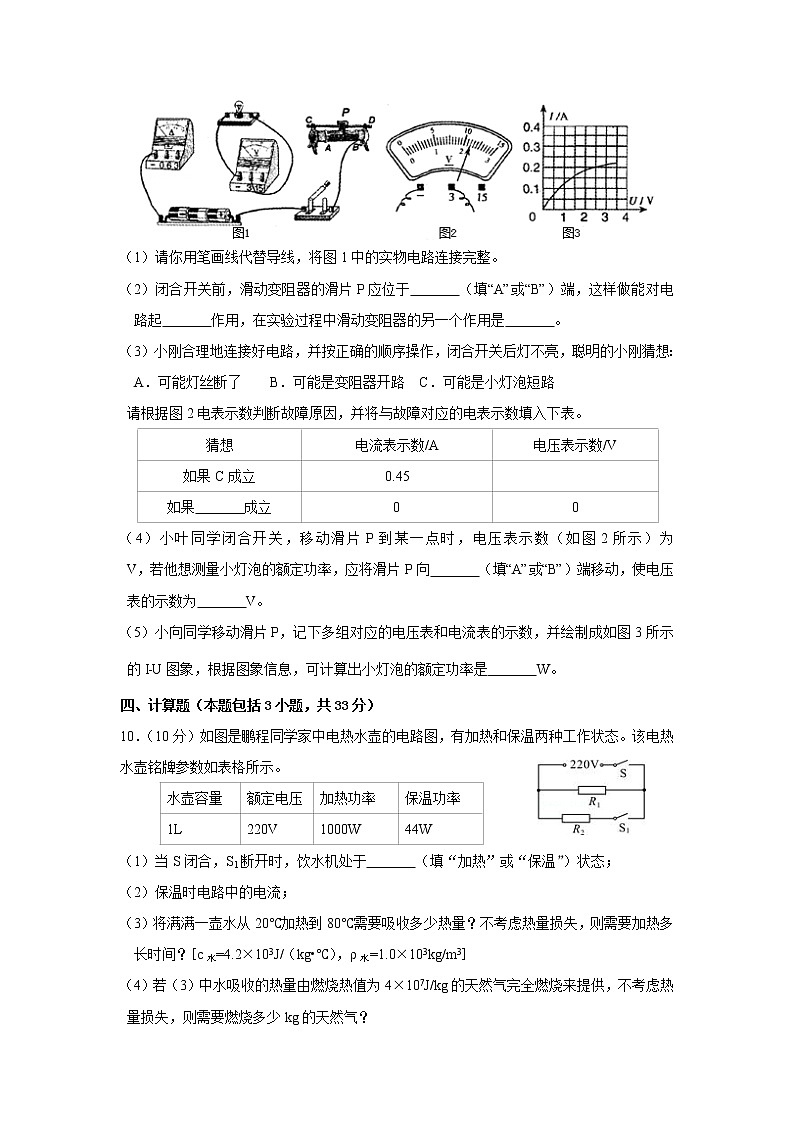

（1）请你用笔画线代替导线，将图1中的实物电路连接完整。

（2）闭合开关前，滑动变阻器的滑片P应位于　   　（填“A”或“B”）端，这样做能对电路起　   　作用，在实验过程中滑动变阻器的另一个作用是　   　。

（3）小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：

A．可能灯丝断了    B．可能是变阻器开路  C．可能是小灯泡短路

请根据图2电表示数判断故障原因，并将与故障对应的电表示数填入下表。

（4）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图2所示）为　   　V，若他想测量小灯泡的额定功率，应将滑片P向　   　（填“A”或“B”）端移动，使电压表的示数为　   　V。

（5）小向同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图3所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是　   　W。　

四、计算题（本题包括3小题，共33分）

10．（10分）如图是鹏程同学家中电热水壶的电路图，有加热和保温两种工作状态。该电热水壶铭牌参数如表格所示。

（1）当S闭合，S1断开时，饮水机处于　   　（填“加热”或“保温”）状态；

（2）保温时电路中的电流；

（3）将满满一壶水从20℃加热到80℃需要吸收多少热量？不考虑热量损失，则需要加热多长时间？[c水=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3]

（4）若（3）中水吸收的热量由燃烧热值为4×107J/kg的天然气完全燃烧来提供，不考虑热量损失，则需要燃烧多少kg的天然气？

11．（10分）某校物理课外活动小组的同学对两个定值电阻R1R2和一个滑动变阻器R3的阻值进行测定，将这些元件连接成的电路如图B所示。闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的示数是0.2A，电压表的示数是2V．若将S1、S2都闭合，将滑动变阻器的阻值调到零时，电压表的示数是6V，电流表的示数是0.9A．求：

（1）定值电阻R1的阻值多大？

（2）滑动变阻器的最大阻值多大？

（3）定值电阻R2的阻值多大？

12．（13分）甲烷气体（CH4）无色、无臭，是沼气的主要成份。甲烷气体在空气中的浓度在一定范围内，遇到明火会发生爆炸。由此，综合实践活动小组的同学就甲烷气体的浓度测量展开探究活动。小组同学通过上网查询，知道用二氧化锡制成的电阻阻值随空气中甲烷气体浓度（甲烷气体在空气中的体积分数）的增大而减小。他们从物理实验室借来一只二氧化锡电阻Rx，并从产品说明书上获取相关参数，如下表所示。

（1）请在图1中作出二氧化锡电阻阻值Rx与甲烷气体浓度的关系图象。

（2）小组同学利用电压为6V的电源、阻值为15Ω的定值电阻R0、量程为“0～0.6A，及“0～3A”的电流表和二氧化锡电阻Rx制作成甲烷气体浓度检测仪，其电路图如图2所示。当甲烷气体浓度增大时，电流表的示数将　   　（填“变大”“ 变小”或“不变”）．为使测量更为准确，电流表的量程应选　   　A。

（3）甲烷气体浓度在5%～15%范围内，遇到明火会发生爆炸。如果某绿色农场利用该甲烷气体浓度检测仪检测沼气池中甲烷气体的浓度时，电流表的示数为0.16A．请求出该沼气池中的甲烷气体浓度大约是多少？说明遇到明火，是否会发生爆炸？

苏科版九年级（上）期末物理试卷（三）

参考答案

一、选择题（本题包括5小题，每小题6分，共30分。每小题只有1个选项符合题意）

1.C   2.B   3.B   4.D   5.C

二、填空题（本题包括3小题，共22分）

6．（14分）做功   内   机械   做功   热传递   比热容   40   10

7．（4分）电压一定时，通过导体的电流与导体的电阻成反比    2.5

8．（4分）增大   减小

三、实验探究题（本题包括1小题，共15分）

9．（15分）（1） 电路图如图所示   （2）A  保护  改变灯泡两端电压

（3）如上表所示   （4）2.2  B  2.5  （5）0.5

四、计算题（本题包括3小题，共33分）

10．（10分）（1）保温     （2）保温时电路中的电流为0.2A；

（3）将满满一壶水从20℃加热到80℃需要吸收2.52×105J的热量，不考虑热量损失，则需要加热252s；   （4）不考虑热量损失，则需要燃烧6.3×10﹣3kg的天然气。

11．（10分）（1）定值电阻R1的阻值10Ω；   （2）滑动变阻器的最大阻值为20Ω；

（3）定值电阻R2的电阻为20Ω。

12．（13分）（1）如图所示

（2）变大  0～0.6    （3）该沼气池中的甲烷气体浓度大约是10%，遇到明火会发生爆炸。
