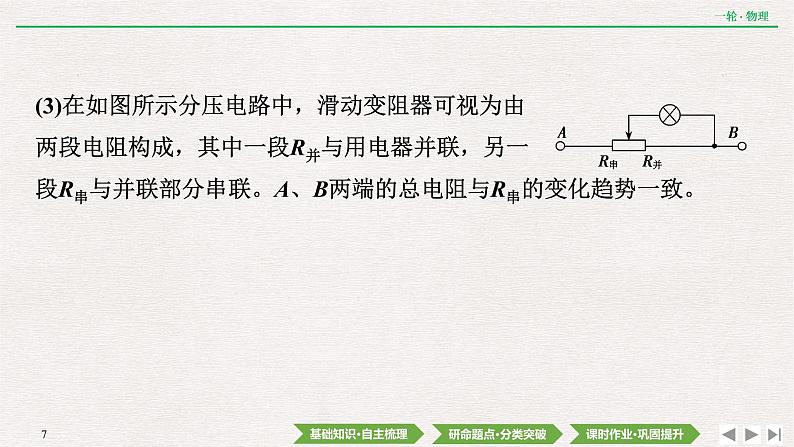

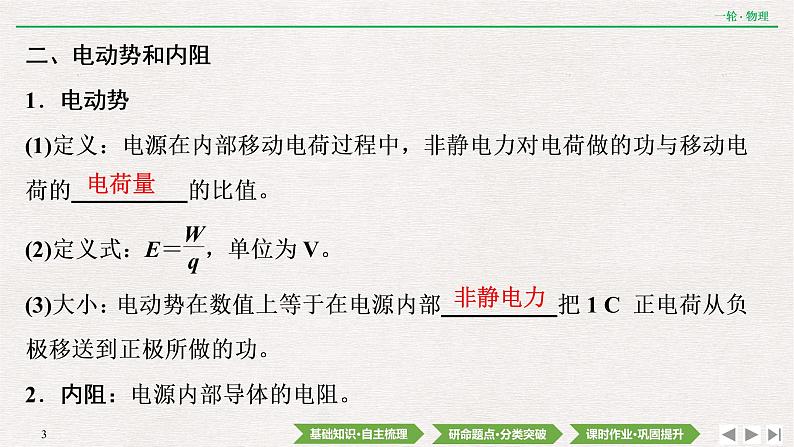

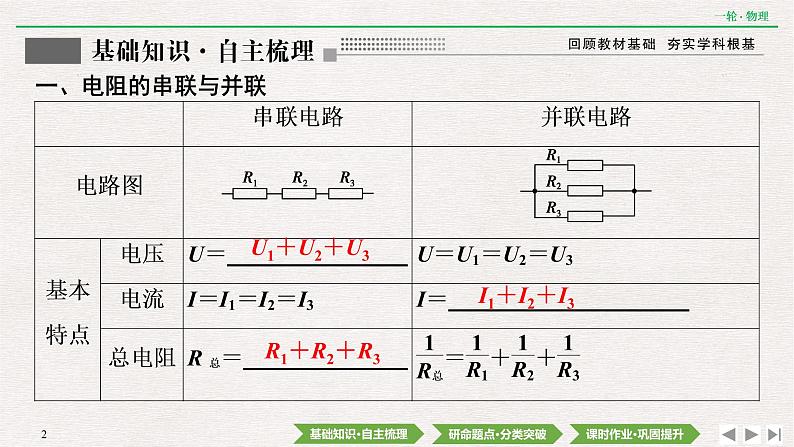

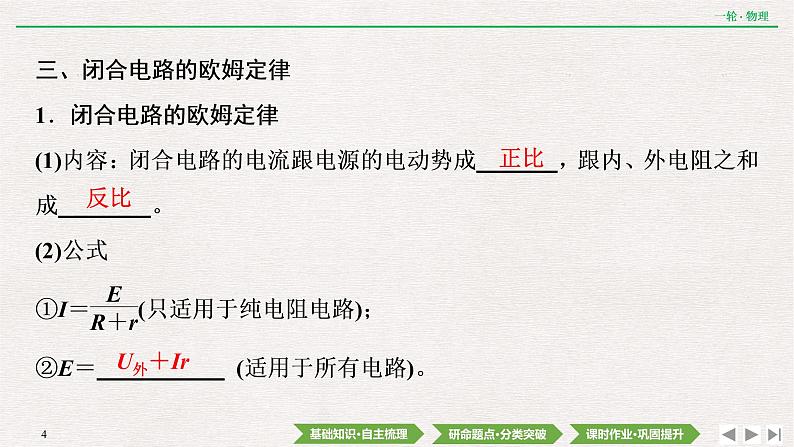

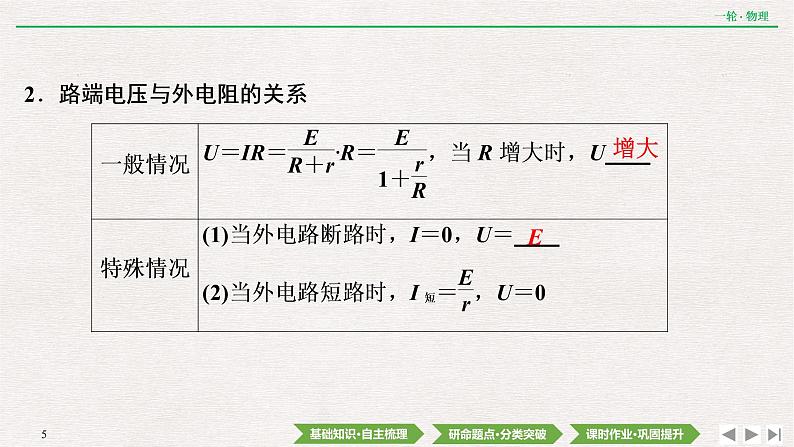

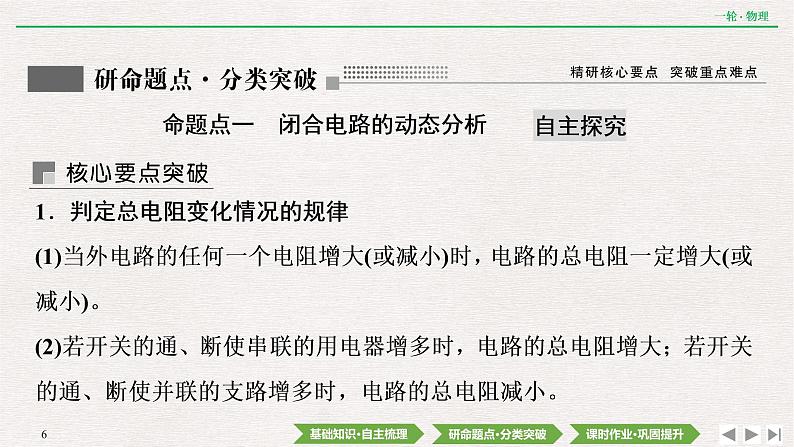

(3)在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R串与并联部分串联。A、B两端的总电阻与R串的变化趋势一致。

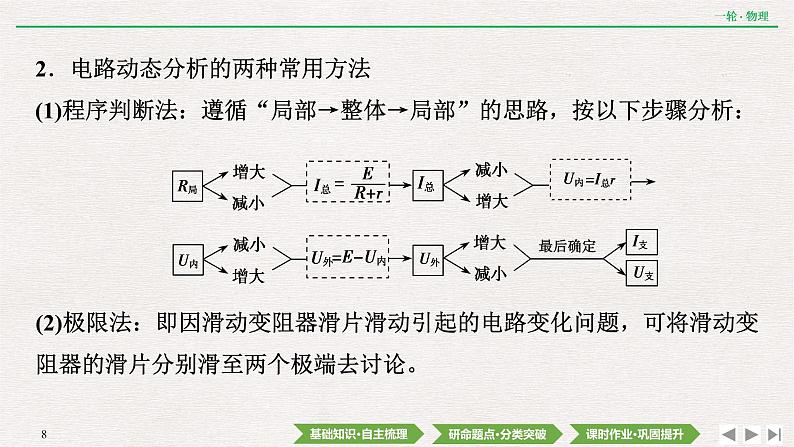

2．电路动态分析的两种常用方法(1)程序判断法：遵循“局部→整体→局部”的思路，按以下步骤分析：
(2)极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑片分别滑至两个极端去讨论。
1．在如图的闭合电路中，当滑片P向右移动时，两电表读数的变化是(　　) A．A变大，V变大　　　　B．A变小，V变大C．A变大，V变小 D．A变小，V变小解析：滑片P向右移动时，电阻R增大，总电流减小，所以电流表示数变小，电动势不变，内电压、R0两端电压减小，所以R两端电压增大，电压表示数变大，故B正确，A、C、D错误。
2．(2021·河北石家庄模拟)在如图所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，A、V为理想电流表和电压表。在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是(　　)A．电压表示数变小　　　　B．电流表示数变小C．电容器C所带电荷量增多 D．a点的电势降低
解析：在滑动变阻器滑动头P自a端向b端滑动的过程中，变阻器接入电路的电阻减小，外电路总电阻减小，干路电流I增大，电阻R1两端电压增大，则电压表示数变大。电阻R2两端的电压U2＝E－I(R1＋r)，I增大，则U2变小，电容器两板间电压变小，其带电荷量减小。根据外电路中顺着电流方向，电势降低，可知a点的电势大于零，a点的电势等于R2两端的电压，U2变小，则a点的电势降低。通过R2的电流I2减小，通过电流表的电流IA＝I－I2，I增大，I2减小，则IA增大，即电流表示数变大，故A、B、C错误，D正确。
规律总结1．分析动态变化问题的“两公式、两关系”(1)两个公式：闭合电路欧姆定律E＝U＋Ir(E、r不变)和部分电路欧姆定律U＝IR。(2)两个关系：外电压等于外电路上串联各部分电压之和；总电流等于各支路电流之和。
2．分析电容器带电荷量的变化要注意以下两点(1)把电容器当成断路简化电路图，按照电路动态分析的基本方法来分析各部分电路电压与电流的变化。(2)电路稳定时，找到与电容器并联的电阻，而电容器的电压等于与之并联的电阻两端的电压。
3．如图所示，已知电源电动势为6 V，内阻为1 Ω，保护电阻R0＝0.5 Ω，则当保护电阻R0消耗的电功率最大时，这个电阻箱R的读数和电阻R0消耗的电功率的最大值为(　　)A．1 Ω，4 W　　　　　　　B．1 Ω，8 WC．0,8 W D．0.5 Ω，8 W
4．将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知(　　)A．电源最大输出功率可能大于45 WB．电源内阻一定等于5 ΩC．电源电动势为45 VD．电阻箱所消耗功率P最大时，电源效率大于50%
5.如图所示，R为变阻箱，电压表为理想电压表，电源电动势E＝6 V，当变阻箱阻值为R＝4 Ω时，闭合开关后，电压表读数U＝4 V，求：(1)电路中的电流I和电源内阻r；(2)电源的输出功率P和效率η；(3)试推导说明当R为多大时，电源的输出功率最大。
6．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线，曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P(5.2,3.5)、Q(6,5)。如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是(　　)A．电源1与电源2的内阻之比是3∶2B．电源1与电源2的电动势之比是1∶1C．在这两种连接状态下，小灯泡的电阻之比是1∶2D．在这两种连接状态下，小灯泡消耗的功率之比是7∶10
7．图甲为某电源的U-I图线，图乙为某小灯泡的U-I图线，则下列说法中正确的是(　　)
甲　　　　　　　　　乙
