高中数学人教版新课标A选修1-24.1流程图课前预习ppt课件

这是一份高中数学人教版新课标A选修1-24.1流程图课前预习ppt课件，共42页。PPT课件主要包含了流程图概念，条件结构，循环结构，图书馆借书流程图，结构图等内容，欢迎下载使用。

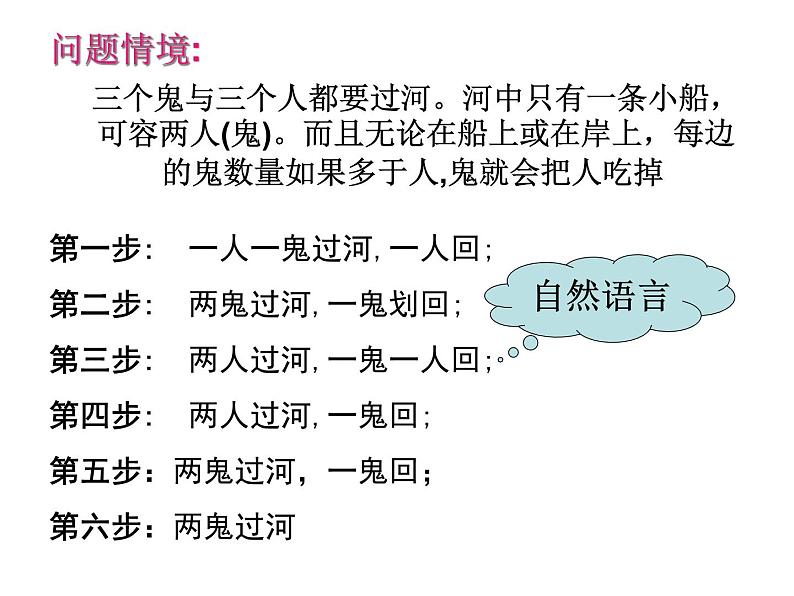

三个鬼与三个人都要过河。河中只有一条小船，可容两人(鬼)。而且无论在船上或在岸上，每边的鬼数量如果多于人,鬼就会把人吃掉
第一步: 一人一鬼过河,一人回;第二步: 两鬼过河,一鬼划回;第三步: 两人过河,一鬼一人回;第四步: 两人过河,一鬼回;第五步：两鬼过河，一鬼回；第六步：两鬼过河

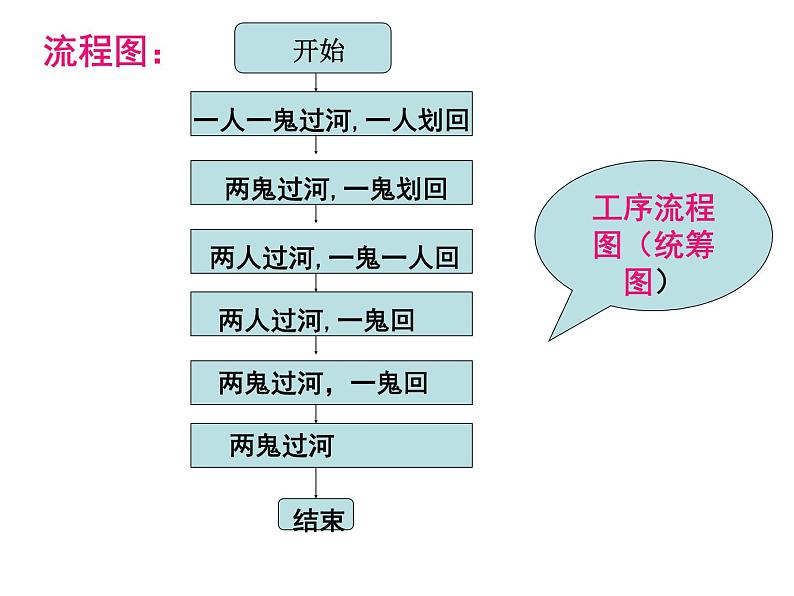

一人一鬼过河,一人划回

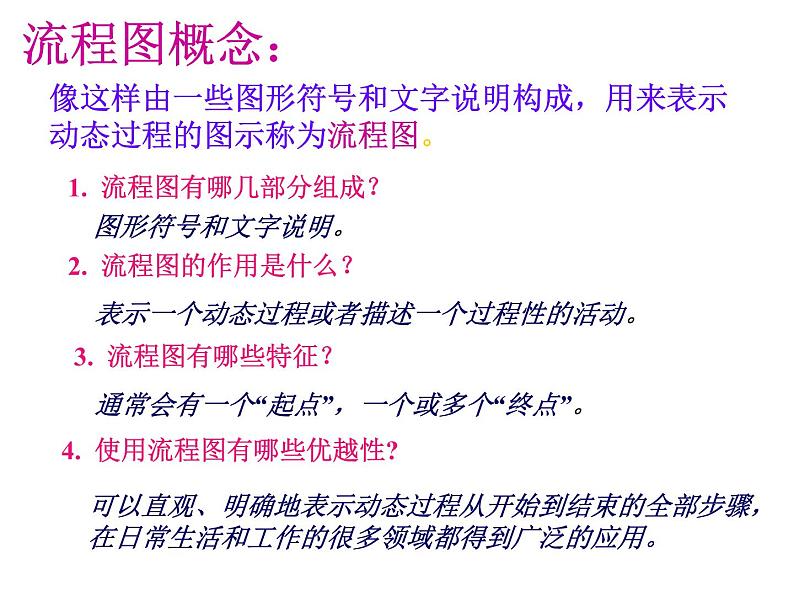

像这样由一些图形符号和文字说明构成，用来表示动态过程的图示称为流程图。
1. 流程图有哪几部分组成？
2. 流程图的作用是什么？
表示一个动态过程或者描述一个过程性的活动。
3. 流程图有哪些特征？
通常会有一个“起点”，一个或多个“终点”。
4. 使用流程图有哪些优越性?
可以直观、明确地表示动态过程从开始到结束的全部步骤，在日常生活和工作的很多领域都得到广泛的应用。

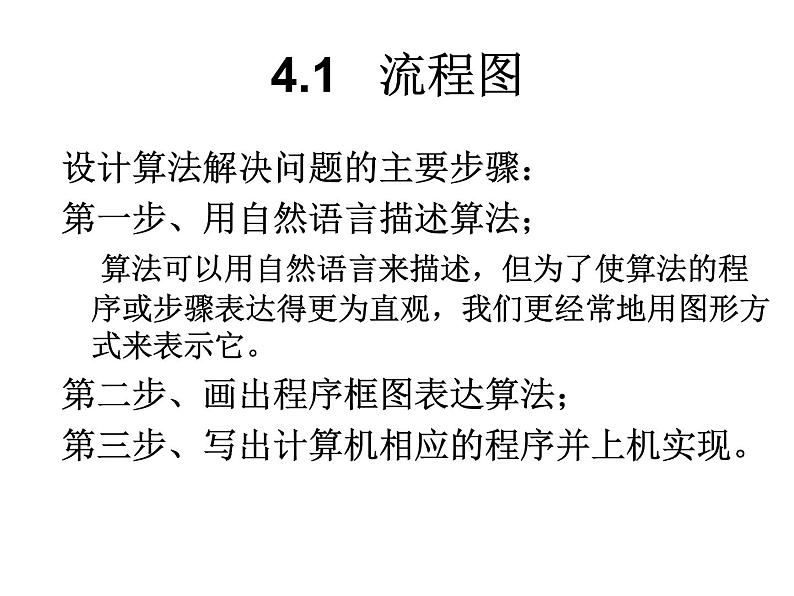

设计算法解决问题的主要步骤：第一步、用自然语言描述算法； 算法可以用自然语言来描述，但为了使算法的程序或步骤表达得更为直观，我们更经常地用图形方式来表示它。第二步、画出程序框图表达算法；第三步、写出计算机相应的程序并上机实现。

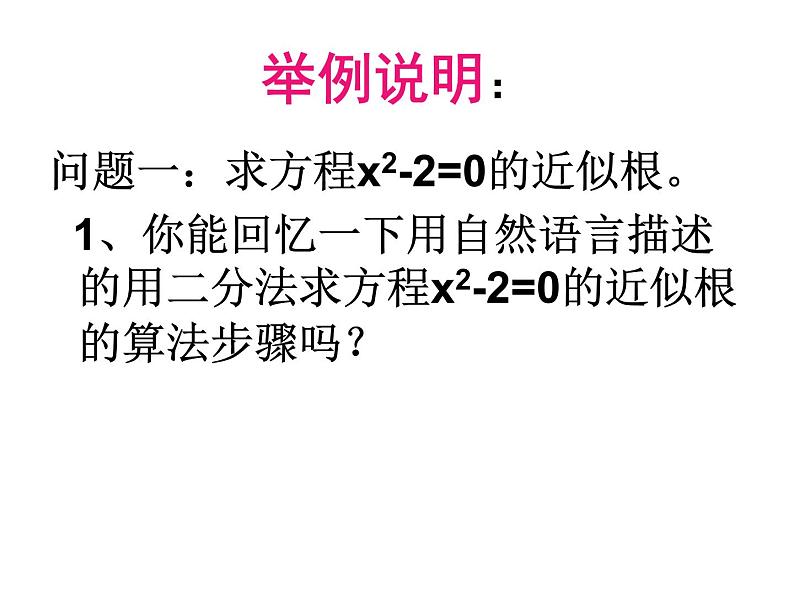

问题一：求方程x2-2=0的近似根。 1、你能回忆一下用自然语言描述的用二分法求方程x2-2=0的近似根的算法步骤吗？
2、怎样用程序框图表达算法步骤中的“第一步？”
输入精确度 的初值1、2

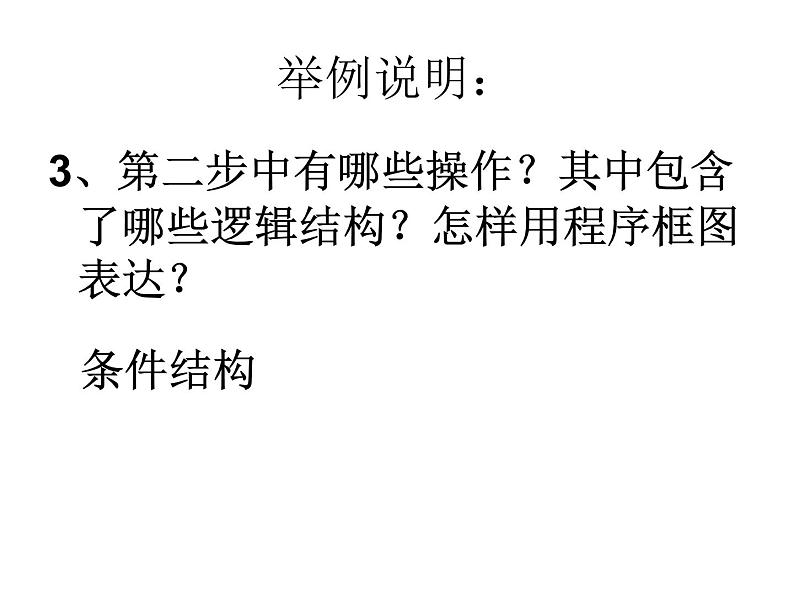

3、第二步中有哪些操作？其中包含了哪些逻辑结构？怎样用程序框图表达？
4、第三步中是什么逻辑结构？怎样用程序框图表达？
5、第四步中是什么逻辑结构？怎样用程序框图表达？
医院里的“诊病流程图”
持处方到划 价处划价
持化验单或检查单到收费处缴费
持住院单到收费处办理住院手续
在考试之前咨询考试事宜.如果是新考生,需要填写考生注册表,领取考生编号,明确考试科目和时间,然后缴纳考试费,按规定时间参加考试,领取成绩单,领取证书；如果不是新考生，则需出示考生编号，明确考试科目和时间,然后缴纳考试费,按规定时间参加考试,领取成绩单,领取证书。设计一个流程图，表示这个考试流程。
问题二：考生参加培训中心考试需要遵循的程序。
1.用自然语言描述考试流程
第二步：新生填写考生注册表，并领取考生号；老生出示考号。
第三步：明确考试科目和时间
第五步：按规定时间参加考试
1+2+3+….+100=?
第一步: i=1第二步: Sum=0第三步: 若满i
