初中物理北师大版九年级全册第十二章 欧姆定律一 学生实验：探究——电流与电压、电阻的关系课堂教学课件ppt
展开
这是一份初中物理北师大版九年级全册第十二章 欧姆定律一 学生实验：探究——电流与电压、电阻的关系课堂教学课件ppt，共28页。PPT课件主要包含了温故知新，探究活动，猜一猜，设计电路，实验设计，E交流与讨论，慧眼识别正误，欧姆定律应用等内容，欢迎下载使用。

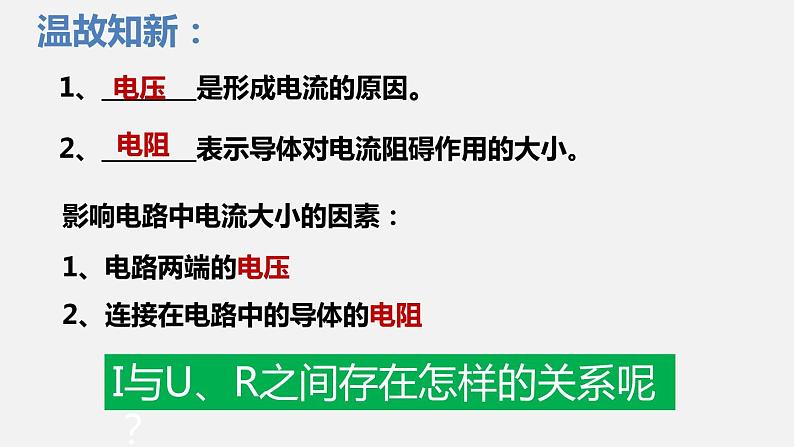

1、________是形成电流的原因。
2、________表示导体对电流阻碍作用的大小。
影响电路中电流大小的因素：
1、电路两端的电压2、连接在电路中的导体的电阻
I与U、R之间存在怎样的关系呢？

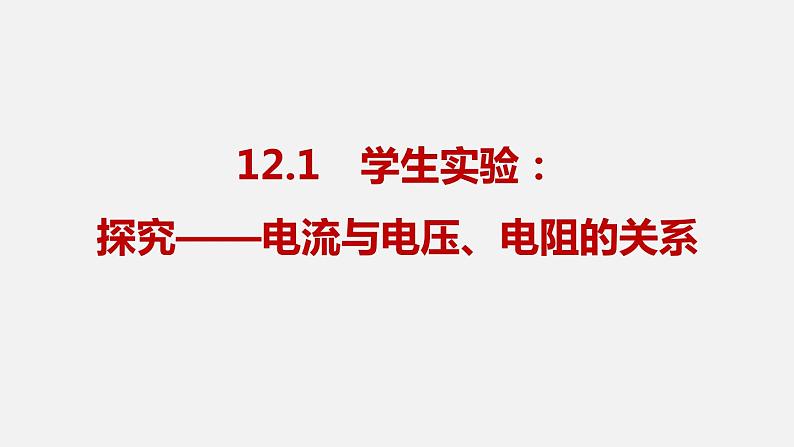

12.1 学生实验：探究——电流与电压、电阻的关系

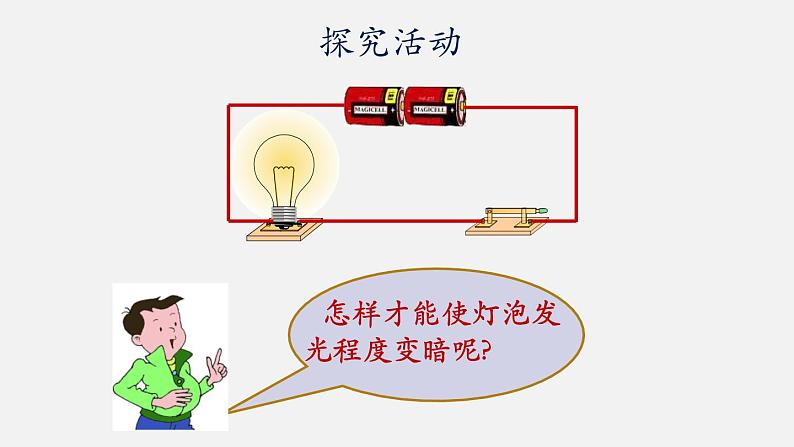

怎样才能使灯泡发光程度变暗呢?

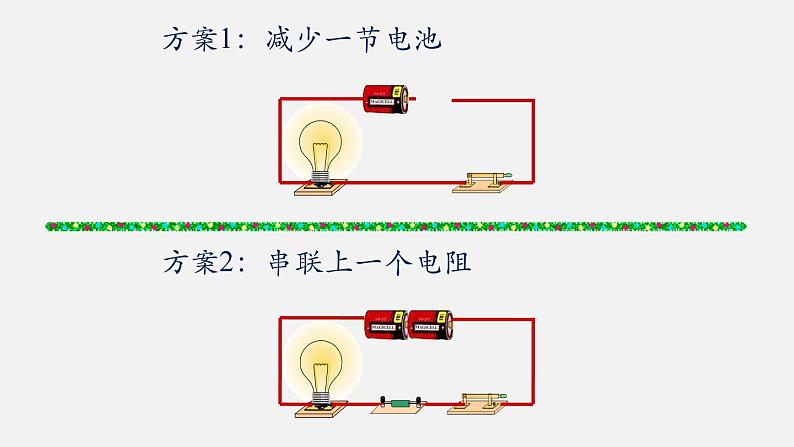

方案2：串联上一个电阻

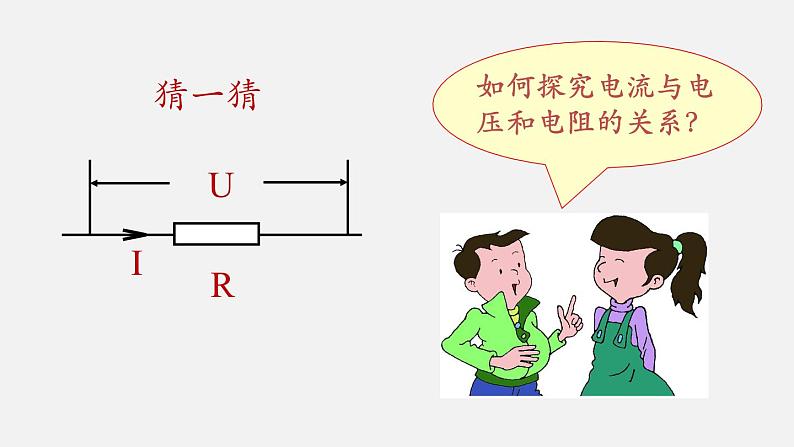

如何探究电流与电压和电阻的关系？
探究 I 与U、R之间的关系

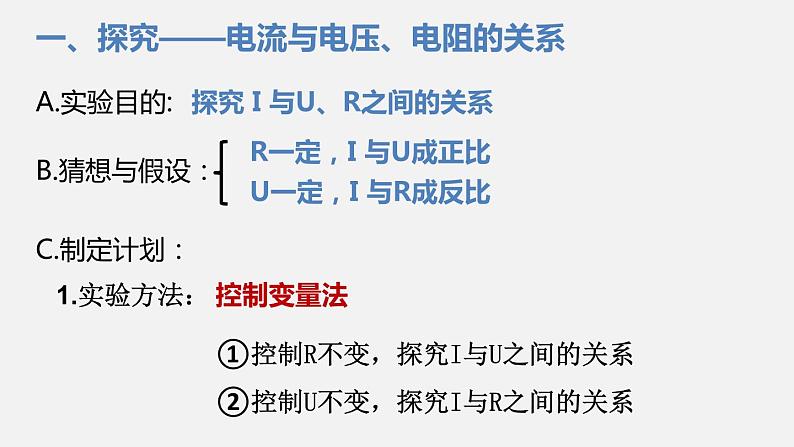

一、探究——电流与电压、电阻的关系
R一定，I 与U成正比
U一定，I 与R成反比
①控制R不变，探究I与U之间的关系②控制U不变，探究I与R之间的关系

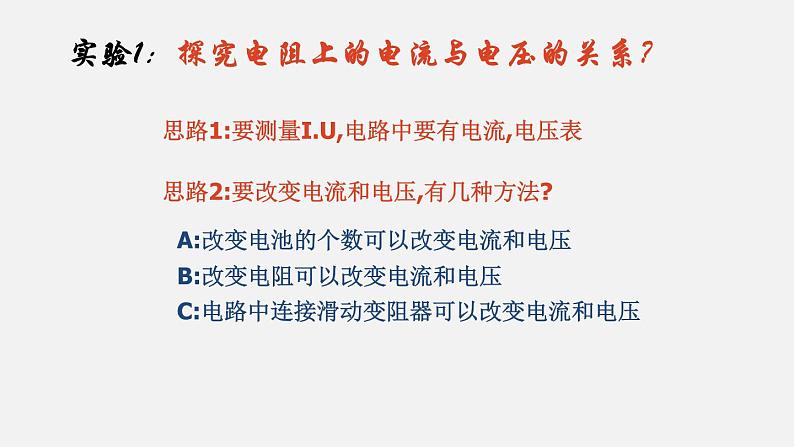

实验1：探究电阻上的电流与电压的关系？
思路1:要测量I.U,电路中要有电流,电压表
思路2:要改变电流和电压,有几种方法?
A:改变电池的个数可以改变电流和电压
B:改变电阻可以改变电流和电压
C:电路中连接滑动变阻器可以改变电流和电压
1、保持____不变，研究 I 随 的变化关系
滑动变阻器的作用:1、保护电路； 2、改变导体两端的电压，以便多测几组数据，归纳普遍结论。
探究电阻上的电流与电压的关系？
实验2：电阻上的电流与电阻的关系？
思考2：实验要控制不变的量是哪个？如何控制？
思考1：实验要改变的变量是哪个？如何改变？
2、保持____不变，研究 I 随 R 的变化关系
滑动变阻器的作用:1、保护电路； 2、保持导体两端的电压一定。
电阻上的电流与电阻的关系？
（4）电压表、电流表的______选择要正确；
（3）认清电压表、电流表的_____接线柱；
（1）开关应处于_______状态；
（2）滑动变阻器的滑片处于阻值____ 位置；
实验结论：当导体的电阻一定时，通过导体的电流 跟导体两端的电压成正比。
1、探究电流与电压的关系
实验结论：导体两端电压一定时，通过导体的电流 跟导体的电阻成反比。
2、探究电流与电阻的关系
R一定，I 跟U 成正比
U一定，I 跟R 成反比
1.实验中不用小灯泡的原因：
灯丝电阻随温度的升高而增大
3.滑动变阻器的作用:
①探究I与U关系时，②探究I与R关系时，
欧姆定律：1.通过导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压U成正比，跟电流I成反比。”你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
1、U、I、R 应指同一导体的电压、电流、与电阻。2、U、I、R 的单位应统一，采用国际单位。3、我们目前学的欧姆定律适用于某一部分电路或整个电路， 且为纯电阻电路。（纯电阻电路：电能全部转化为内能）（不适用于含如电动机、电子元件等的电路计算。）
4、 由 I=U/R 可变换为 U=IR 和R=U/I，即在 U、I、R三个物理量中，知道其中任意二个物理量就可以求出另一个物理量。
３、从欧姆定律可以导出公式 R=U/ I， 此公式说明（ ） A. 当电压增大一倍时，电阻增大一倍 B. 当电流增大一倍时，电阻减半 C. 导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值 D. 电阻是导体本身的性质，即使电压为零，电阻阻值也不变
１、从公式Ｉ＝Ｕ／Ｒ可知，电压越高，电流一定越大。（ ）
２、从公式Ｕ＝ＩＲ可知，电流越大，电压一定越大。 （ ）
例:如图所示，电源电压为12V，R1阻值为8Ω闭合开关S后，电压表的示数为4V，滑动变阻器R2此时阻值达到最大。求：
(1)通过R1的电流I1是多少?
(2)R2的最大阻值？
(2) U2=U-U1=12V-4V=8V
R2=U2/I2=8V/0.5A=16 Ω
随堂反馈：1、研究电流跟电阻、电压的关系，用如图所示电路，请回答下列问题：
①在连接电路时，开关应 。在开关闭合前，滑动变阻器的滑片要移到 端（Ａ或D），起到 作用。
②在研究电流跟电压的关系时，应保持 不变，当电阻两端电压要从１Ｖ增大到２Ｖ时，滑动变阻器的滑片要向 端移动。
③在研究电流跟电阻的关系时，应保持 不变。当R=5Ω换成R=10Ω后，下一步的操作是_______________________________
调节滑动变阻器使电压表示数不变
2.如图所示，电源电压不变．当开关S闭合时，电流表的示数为0.8 A，开关S断开后，电流表的示数改变了0.5 A．则R1与R2的阻值之比为( )A．13∶5 B．3∶5 C．5∶3 D．5∶13
3. 某段电阻两端的电压为12 V，通过的电流是0.9 A，欲使通过的电流为0.3 A，则在其两端应加的电压为___V。4. 电源电压保持不变，当电路接入6 Ω电阻 时，电路中的电流为0.2 A。如改接12 Ω 电阻时，电路中的电流为___ A。
6.串联电路分压： 在串联电路中各电阻分得的电压与它们的电阻成_____ ，表达式 ；7.并联电路分流： 在并联电路中各支路分得的电流与它们的电阻成_____ ，表达式： 。
1、________是形成电流的原因。
2、________表示导体对电流阻碍作用的大小。
影响电路中电流大小的因素：
1、电路两端的电压2、连接在电路中的导体的电阻
I与U、R之间存在怎样的关系呢？
12.1 学生实验：探究——电流与电压、电阻的关系
怎样才能使灯泡发光程度变暗呢?
方案2：串联上一个电阻
如何探究电流与电压和电阻的关系？
探究 I 与U、R之间的关系
一、探究——电流与电压、电阻的关系
R一定，I 与U成正比
U一定，I 与R成反比
①控制R不变，探究I与U之间的关系②控制U不变，探究I与R之间的关系
实验1：探究电阻上的电流与电压的关系？
思路1:要测量I.U,电路中要有电流,电压表
思路2:要改变电流和电压,有几种方法?
A:改变电池的个数可以改变电流和电压
B:改变电阻可以改变电流和电压
C:电路中连接滑动变阻器可以改变电流和电压
1、保持____不变，研究 I 随 的变化关系
滑动变阻器的作用:1、保护电路； 2、改变导体两端的电压，以便多测几组数据，归纳普遍结论。
探究电阻上的电流与电压的关系？
实验2：电阻上的电流与电阻的关系？
思考2：实验要控制不变的量是哪个？如何控制？
思考1：实验要改变的变量是哪个？如何改变？
2、保持____不变，研究 I 随 R 的变化关系
滑动变阻器的作用:1、保护电路； 2、保持导体两端的电压一定。
电阻上的电流与电阻的关系？
（4）电压表、电流表的______选择要正确；
（3）认清电压表、电流表的_____接线柱；
（1）开关应处于_______状态；
（2）滑动变阻器的滑片处于阻值____ 位置；
实验结论：当导体的电阻一定时，通过导体的电流 跟导体两端的电压成正比。
1、探究电流与电压的关系
实验结论：导体两端电压一定时，通过导体的电流 跟导体的电阻成反比。
2、探究电流与电阻的关系
R一定，I 跟U 成正比
U一定，I 跟R 成反比
1.实验中不用小灯泡的原因：
灯丝电阻随温度的升高而增大
3.滑动变阻器的作用:
①探究I与U关系时，②探究I与R关系时，
欧姆定律：1.通过导体的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。
1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压U成正比，跟电流I成反比。”你认为这种说法对吗？为什么？
答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
1、U、I、R 应指同一导体的电压、电流、与电阻。2、U、I、R 的单位应统一，采用国际单位。3、我们目前学的欧姆定律适用于某一部分电路或整个电路， 且为纯电阻电路。（纯电阻电路：电能全部转化为内能）（不适用于含如电动机、电子元件等的电路计算。）
4、 由 I=U/R 可变换为 U=IR 和R=U/I，即在 U、I、R三个物理量中，知道其中任意二个物理量就可以求出另一个物理量。
３、从欧姆定律可以导出公式 R=U/ I， 此公式说明（ ） A. 当电压增大一倍时，电阻增大一倍 B. 当电流增大一倍时，电阻减半 C. 导体的电阻等于这段导体两端的电压与通过这段导体的电流的比值 D. 电阻是导体本身的性质，即使电压为零，电阻阻值也不变
１、从公式Ｉ＝Ｕ／Ｒ可知，电压越高，电流一定越大。（ ）
２、从公式Ｕ＝ＩＲ可知，电流越大，电压一定越大。 （ ）
例:如图所示，电源电压为12V，R1阻值为8Ω闭合开关S后，电压表的示数为4V，滑动变阻器R2此时阻值达到最大。求：
(1)通过R1的电流I1是多少?
(2)R2的最大阻值？
(2) U2=U-U1=12V-4V=8V
R2=U2/I2=8V/0.5A=16 Ω
随堂反馈：1、研究电流跟电阻、电压的关系，用如图所示电路，请回答下列问题：
①在连接电路时，开关应 。在开关闭合前，滑动变阻器的滑片要移到 端（Ａ或D），起到 作用。
②在研究电流跟电压的关系时，应保持 不变，当电阻两端电压要从１Ｖ增大到２Ｖ时，滑动变阻器的滑片要向 端移动。
③在研究电流跟电阻的关系时，应保持 不变。当R=5Ω换成R=10Ω后，下一步的操作是_______________________________
调节滑动变阻器使电压表示数不变
2.如图所示，电源电压不变．当开关S闭合时，电流表的示数为0.8 A，开关S断开后，电流表的示数改变了0.5 A．则R1与R2的阻值之比为( )A．13∶5 B．3∶5 C．5∶3 D．5∶13
3. 某段电阻两端的电压为12 V，通过的电流是0.9 A，欲使通过的电流为0.3 A，则在其两端应加的电压为___V。4. 电源电压保持不变，当电路接入6 Ω电阻 时，电路中的电流为0.2 A。如改接12 Ω 电阻时，电路中的电流为___ A。
6.串联电路分压： 在串联电路中各电阻分得的电压与它们的电阻成_____ ，表达式 ；7.并联电路分流： 在并联电路中各支路分得的电流与它们的电阻成_____ ，表达式： 。
