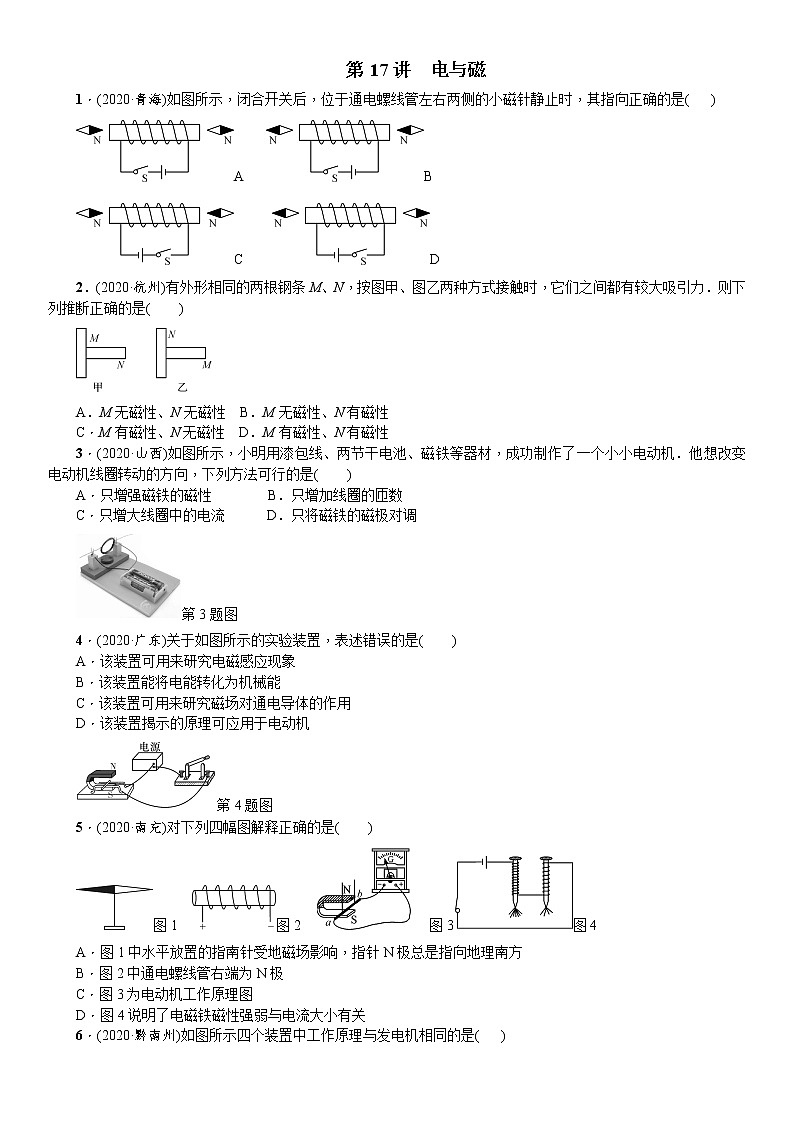

2021年广东省物理中考一轮复习 第17讲 电与磁（含答案）
展开
这是一份2021年广东省物理中考一轮复习 第17讲 电与磁（含答案），共6页。
A B
C D
2．(2020·杭州)有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力．则下列推断正确的是( )
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
3．(2020·山西)如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机．他想改变电动机线圈转动的方向，下列方法可行的是( )
A．只增强磁铁的磁性 B．只增加线圈的匝数
C．只增大线圈中的电流 D．只将磁铁的磁极对调
第3题图
4．(2020·广东)关于如图所示的实验装置，表述错误的是( )
A．该装置可用来研究电磁感应现象
B．该装置能将电能转化为机械能
C．该装置可用来研究磁场对通电导体的作用
D．该装置揭示的原理可应用于电动机
第4题图
5．(2020·南充)对下列四幅图解释正确的是( )
图1 图2 图3图4
A．图1中水平放置的指南针受地磁场影响，指针N极总是指向地理南方
B．图2中通电螺线管右端为N极
C．图3为电动机工作原理图
D．图4说明了电磁铁磁性强弱与电流大小有关

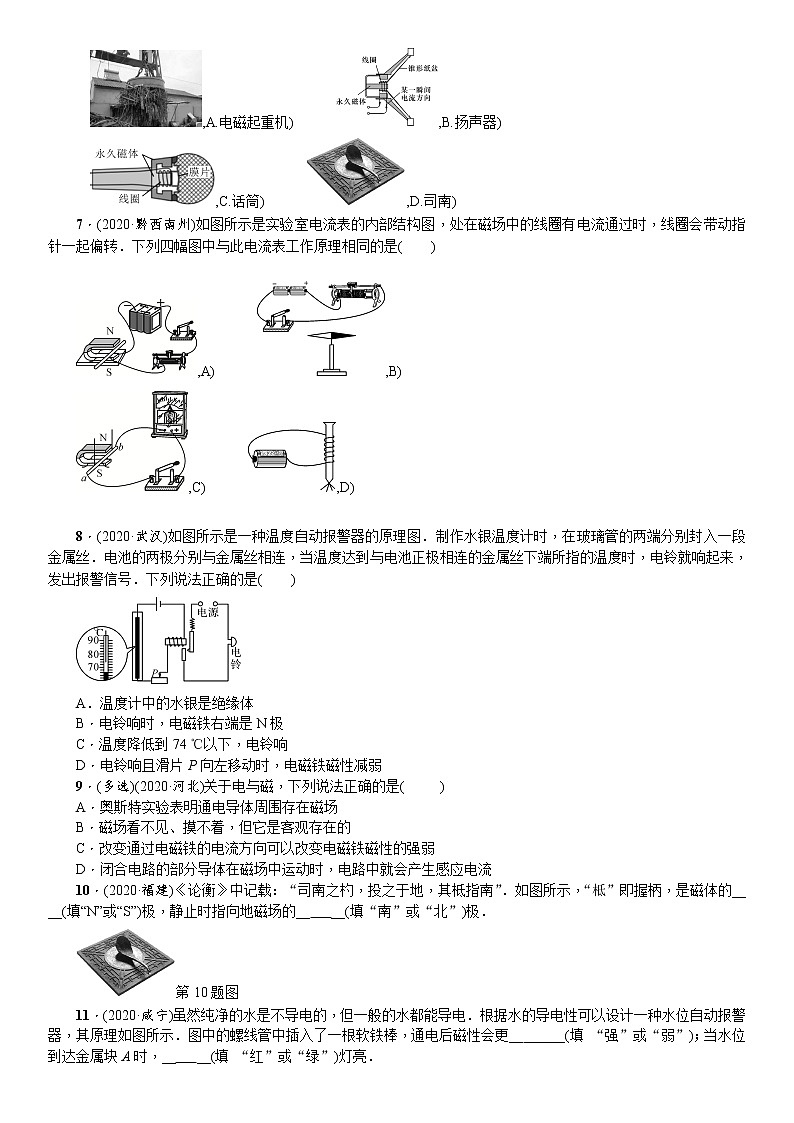

6．(2020·黔南州)如图所示四个装置中工作原理与发电机相同的是( )
,A.电磁起重机) ,B.扬声器)
,C.话筒) ,D.司南)
7．(2020·黔西南州)如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．下列四幅图中与此电流表工作原理相同的是( )
eq \a\vs4\al()
,A) ,B)
,C) ,D)
8．(2020·武汉)如图所示是一种温度自动报警器的原理图．制作水银温度计时，在玻璃管的两端分别封入一段金属丝．电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号．下列说法正确的是( )
A．温度计中的水银是绝缘体
B．电铃响时，电磁铁右端是N极
C．温度降低到74 ℃以下，电铃响
D．电铃响且滑片P向左移动时，电磁铁磁性减弱
9．(多选)(2020·河北)关于电与磁，下列说法正确的是( )
A．奥斯特实验表明通电导体周围存在磁场
B．磁场看不见、摸不着，但它是客观存在的
C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱
D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流
10．(2020·福建)《论衡》中记载：“司南之杓，投之于地，其柢指南”．如图所示，“柢”即握柄，是磁体的__ __(填“N”或“S”)极，静止时指向地磁场的__ __(填“南”或“北”)极．
第10题图

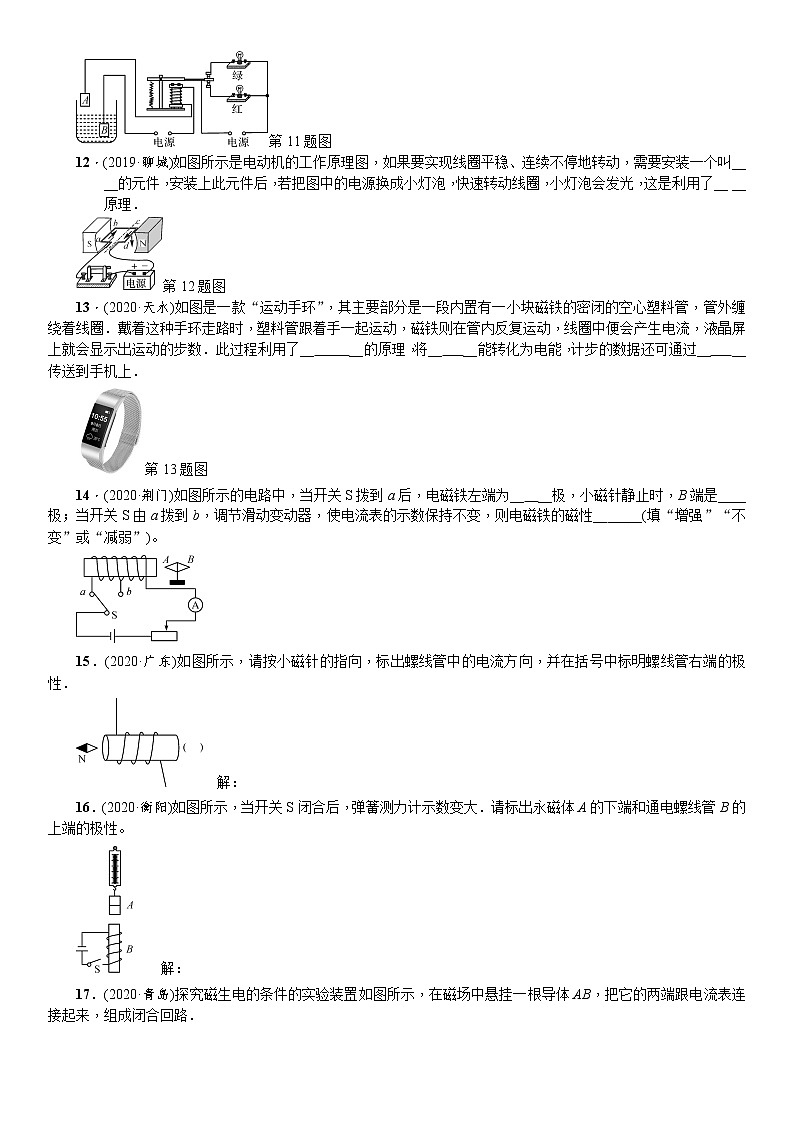

11．(2020·咸宁)虽然纯净的水是不导电的，但一般的水都能导电．根据水的导电性可以设计一种水位自动报警器，其原理如图所示．图中的螺线管中插入了一根软铁棒，通电后磁性会更__ __(填 “强”或“弱”)；当水位到达金属块A时，__ __(填 “红”或“绿”)灯亮．
第11题图
12．(2019·聊城)如图所示是电动机的工作原理图，如果要实现线圈平稳、连续不停地转动，需要安装一个叫__ __的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了__ __原理．
第12题图
13．(2020·天水)如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈．戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数．此过程利用了__ __的原理，将__ __能转化为电能，计步的数据还可通过__ __传送到手机上．
第13题图
14．(2020·荆门)如图所示的电路中，当开关S拨到a后，电磁铁左端为__ __极，小磁针静止时，B端是____极；当开关S由a拨到b，调节滑动变动器，使电流表的示数保持不变，则电磁铁的磁性__ __(填“增强”“不变”或“减弱”)。
15．(2020·广东)如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性．
解：
16．(2020·衡阳)如图所示，当开关S闭合后，弹簧测力计示数变大．请标出永磁体A的下端和通电螺线管B的上端的极性。
解：
17．(2020·青岛)探究磁生电的条件的实验装置如图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，组成闭合回路．
(1)实验中，用__ __提供磁场，用__ __显示电路中有无电流．
(2)下列操作，电路中能产生电流的是__ __(填所有符合要求的选项序号)．
①蹄形磁体和导体AB都静止
②蹄形磁体静止，导体AB左右运动
③导体AB静止，蹄形磁体左右运动
18．(2020·株洲)如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
(1)闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的__ __(填“N”或“S”)极．
(2)B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流__ __(填“大于”“等于”或“小于”)绕在A铁钉上的线圈中的电流．
(3)不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向__ __(填“左”或“右”)移．
19．(2019·安徽)直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间( )
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
20．(多选)(2020·河南)在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示．甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路．用手推动甲线圈摆动时，乙线圈会随之摆动．对于这个过程，下列说法正确的是( )
A．甲线圈相当于电源，乙线圈相当于用电器
B．推动甲线圈摆动时电能转化为机械能
C．乙线圈随之摆动时机械能转化为电能
D．乙线圈摆动是因为通电导线在磁场中受力
21．(2020·成都)小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来．对这个现象分析正确的是( )
A．“甲电机”将电能转化为机械能
B．“乙电机”将机械能转化为电能
C．“甲电机”依据电磁感应来工作
D．两电机的工作原理是相同的
22．(RJ教材9全P132T4变式)法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了2007年诺贝尔物理学奖．巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则( )
A．电流表示数增大，电压表示数减小，小灯泡变亮
B．电流表示数增大，电压表示数增大，小灯泡变亮
C．电流表示数减小，电压表示数减小，小灯泡变暗
D．电流表示数减小，电压表示数增大，小灯泡变暗
参考答案
1．A
2．D
3．D
4．A
5．B
6．C
7．A
8．B
9．AB
10．S 北
11．强 红
12．换向器 电磁感应
13．电磁感应 机械 电磁波
14．N S 减弱
15．解：
16．
解：
17．
(1)蹄形磁铁 电流表
(2)②③
18．
(1)N
(2)等于
(3)左
19．D
20．AD
21．C
22．A
A B
C D
2．(2020·杭州)有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力．则下列推断正确的是( )
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
3．(2020·山西)如图所示，小明用漆包线、两节干电池、磁铁等器材，成功制作了一个小小电动机．他想改变电动机线圈转动的方向，下列方法可行的是( )
A．只增强磁铁的磁性 B．只增加线圈的匝数
C．只增大线圈中的电流 D．只将磁铁的磁极对调
第3题图
4．(2020·广东)关于如图所示的实验装置，表述错误的是( )
A．该装置可用来研究电磁感应现象
B．该装置能将电能转化为机械能
C．该装置可用来研究磁场对通电导体的作用
D．该装置揭示的原理可应用于电动机
第4题图
5．(2020·南充)对下列四幅图解释正确的是( )
图1 图2 图3图4
A．图1中水平放置的指南针受地磁场影响，指针N极总是指向地理南方
B．图2中通电螺线管右端为N极
C．图3为电动机工作原理图
D．图4说明了电磁铁磁性强弱与电流大小有关
6．(2020·黔南州)如图所示四个装置中工作原理与发电机相同的是( )
,A.电磁起重机) ,B.扬声器)
,C.话筒) ,D.司南)
7．(2020·黔西南州)如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转．下列四幅图中与此电流表工作原理相同的是( )
eq \a\vs4\al()
,A) ,B)
,C) ,D)
8．(2020·武汉)如图所示是一种温度自动报警器的原理图．制作水银温度计时，在玻璃管的两端分别封入一段金属丝．电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号．下列说法正确的是( )
A．温度计中的水银是绝缘体
B．电铃响时，电磁铁右端是N极
C．温度降低到74 ℃以下，电铃响
D．电铃响且滑片P向左移动时，电磁铁磁性减弱
9．(多选)(2020·河北)关于电与磁，下列说法正确的是( )
A．奥斯特实验表明通电导体周围存在磁场
B．磁场看不见、摸不着，但它是客观存在的
C．改变通过电磁铁的电流方向可以改变电磁铁磁性的强弱
D．闭合电路的部分导体在磁场中运动时，电路中就会产生感应电流
10．(2020·福建)《论衡》中记载：“司南之杓，投之于地，其柢指南”．如图所示，“柢”即握柄，是磁体的__ __(填“N”或“S”)极，静止时指向地磁场的__ __(填“南”或“北”)极．
第10题图
11．(2020·咸宁)虽然纯净的水是不导电的，但一般的水都能导电．根据水的导电性可以设计一种水位自动报警器，其原理如图所示．图中的螺线管中插入了一根软铁棒，通电后磁性会更__ __(填 “强”或“弱”)；当水位到达金属块A时，__ __(填 “红”或“绿”)灯亮．
第11题图
12．(2019·聊城)如图所示是电动机的工作原理图，如果要实现线圈平稳、连续不停地转动，需要安装一个叫__ __的元件，安装上此元件后，若把图中的电源换成小灯泡，快速转动线圈，小灯泡会发光，这是利用了__ __原理．
第12题图
13．(2020·天水)如图是一款“运动手环”，其主要部分是一段内置有一小块磁铁的密闭的空心塑料管，管外缠绕着线圈．戴着这种手环走路时，塑料管跟着手一起运动，磁铁则在管内反复运动，线圈中便会产生电流，液晶屏上就会显示出运动的步数．此过程利用了__ __的原理，将__ __能转化为电能，计步的数据还可通过__ __传送到手机上．
第13题图
14．(2020·荆门)如图所示的电路中，当开关S拨到a后，电磁铁左端为__ __极，小磁针静止时，B端是____极；当开关S由a拨到b，调节滑动变动器，使电流表的示数保持不变，则电磁铁的磁性__ __(填“增强”“不变”或“减弱”)。
15．(2020·广东)如图所示，请按小磁针的指向，标出螺线管中的电流方向，并在括号中标明螺线管右端的极性．
解：
16．(2020·衡阳)如图所示，当开关S闭合后，弹簧测力计示数变大．请标出永磁体A的下端和通电螺线管B的上端的极性。
解：
17．(2020·青岛)探究磁生电的条件的实验装置如图所示，在磁场中悬挂一根导体AB，把它的两端跟电流表连接起来，组成闭合回路．
(1)实验中，用__ __提供磁场，用__ __显示电路中有无电流．
(2)下列操作，电路中能产生电流的是__ __(填所有符合要求的选项序号)．
①蹄形磁体和导体AB都静止
②蹄形磁体静止，导体AB左右运动
③导体AB静止，蹄形磁体左右运动
18．(2020·株洲)如图所示，A、B两个相同的铁钉上绕有不同匝数的线圈，把它们接入电路中。
(1)闭合开关，铁钉下端都吸引了大头针，这是因为线圈通电时，铁钉具有磁性，由安培定则可知：A的上端为它的__ __(填“N”或“S”)极．
(2)B铁钉能吸引更多的大头针，这是因为绕在它上面的线圈匝数较多，而线圈中的电流__ __(填“大于”“等于”或“小于”)绕在A铁钉上的线圈中的电流．
(3)不改变线圈匝数，要想铁钉能吸引更多的大头针，可以将滑片P向__ __(填“左”或“右”)移．
19．(2019·安徽)直线电流周围磁场的磁感线分布和磁场方向的判定方法如图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方，直导线通电的瞬间( )
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
20．(多选)(2020·河南)在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示．甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路．用手推动甲线圈摆动时，乙线圈会随之摆动．对于这个过程，下列说法正确的是( )
A．甲线圈相当于电源，乙线圈相当于用电器
B．推动甲线圈摆动时电能转化为机械能
C．乙线圈随之摆动时机械能转化为电能
D．乙线圈摆动是因为通电导线在磁场中受力
21．(2020·成都)小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来．对这个现象分析正确的是( )
A．“甲电机”将电能转化为机械能
B．“乙电机”将机械能转化为电能
C．“甲电机”依据电磁感应来工作
D．两电机的工作原理是相同的
22．(RJ教材9全P132T4变式)法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了2007年诺贝尔物理学奖．巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、S2并使滑片P向左滑动，则( )
A．电流表示数增大，电压表示数减小，小灯泡变亮
B．电流表示数增大，电压表示数增大，小灯泡变亮
C．电流表示数减小，电压表示数减小，小灯泡变暗
D．电流表示数减小，电压表示数增大，小灯泡变暗
参考答案
1．A
2．D
3．D
4．A
5．B
6．C
7．A
8．B
9．AB
10．S 北
11．强 红
12．换向器 电磁感应
13．电磁感应 机械 电磁波
14．N S 减弱
15．解：
16．
解：
17．
(1)蹄形磁铁 电流表
(2)②③
18．
(1)N
(2)等于
(3)左
19．D
20．AD
21．C
22．A
