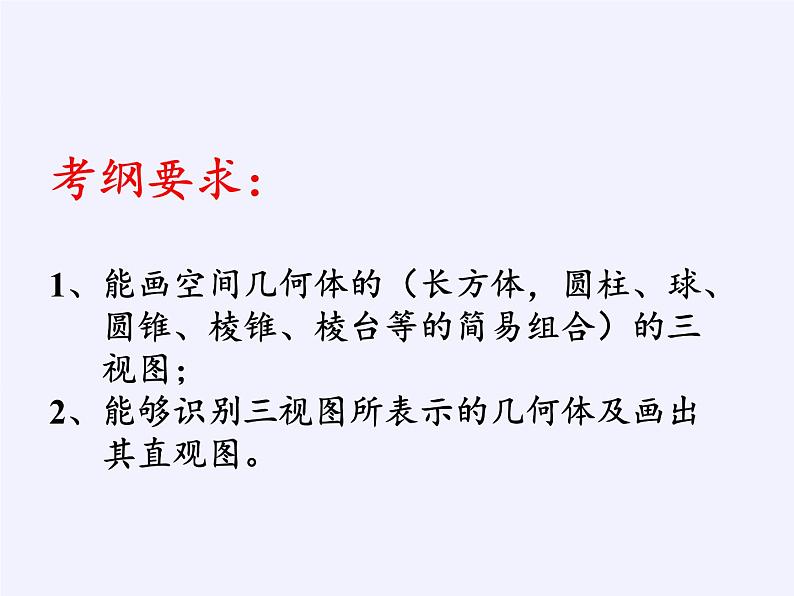

考纲要求：1、能画空间几何体的（长方体，圆柱、球、 圆锥、棱锥、棱台等的简易组合）的三 视图；2、能够识别三视图所表示的几何体及画出 其直观图。

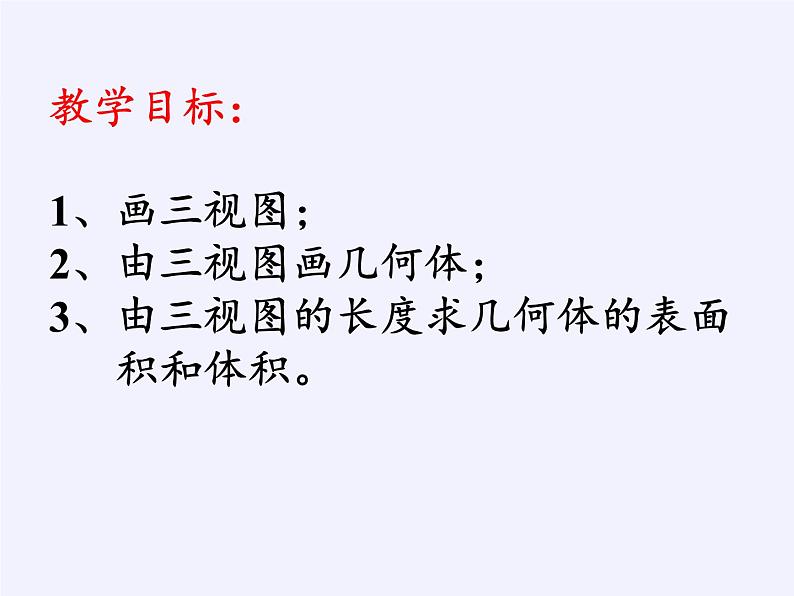

教学目标：1、画三视图；2、由三视图画几何体；3、由三视图的长度求几何体的表面 积和体积。

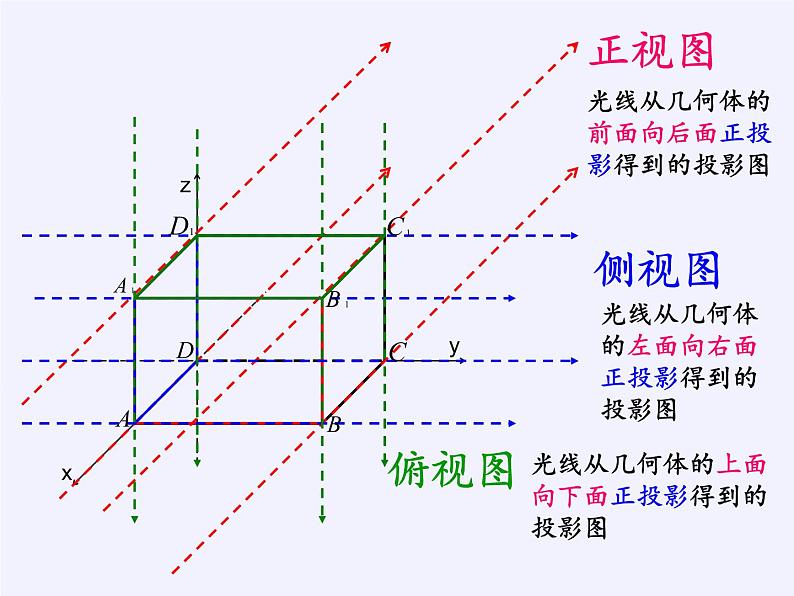

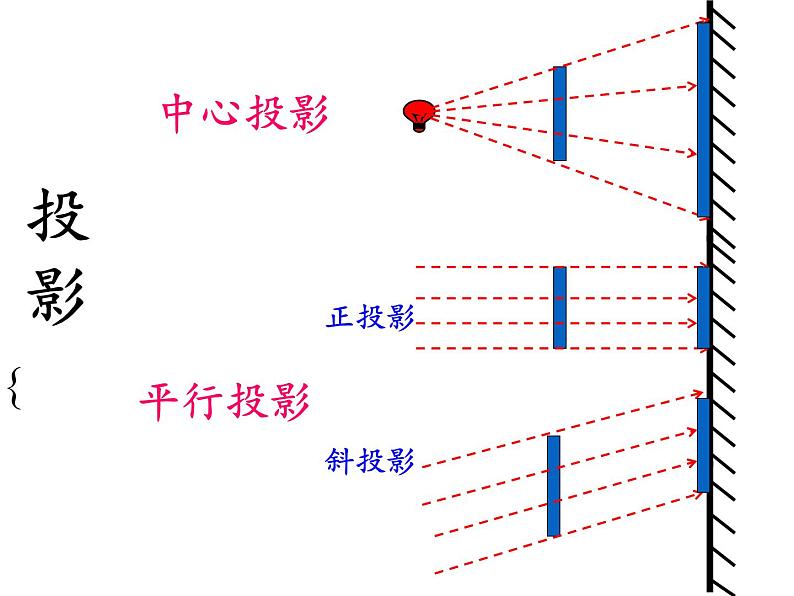

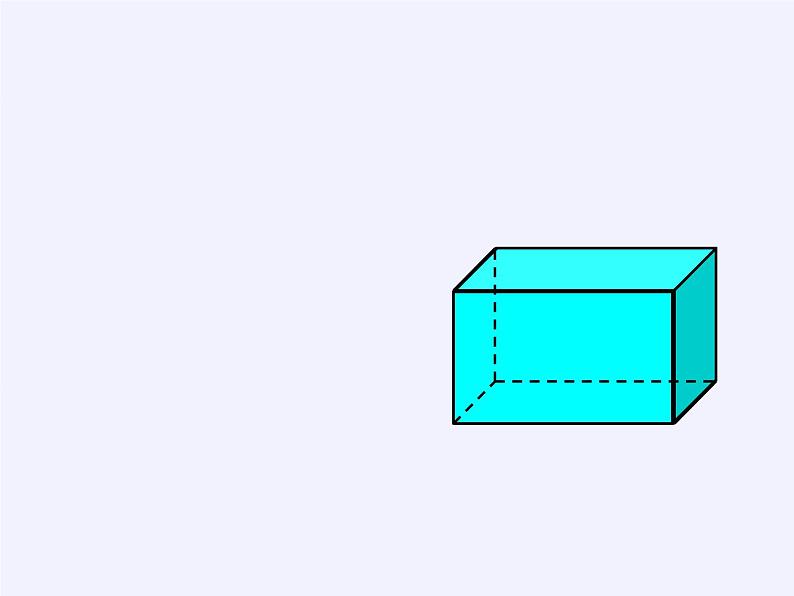

光线从几何体的前面向后面正投影得到的投影图
光线从几何体的左面向右面正投影得到的投影图
光线从几何体的上面向下面正投影得到的投影图

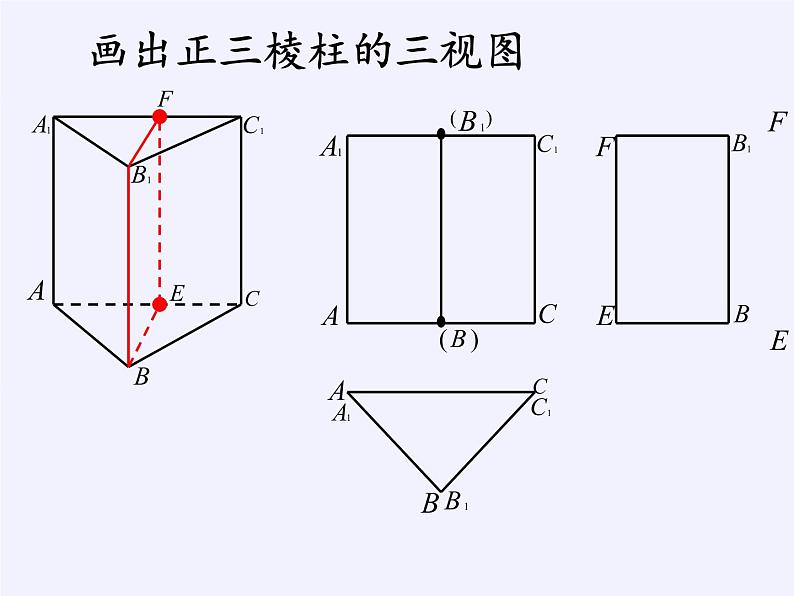

一般情况下如果三视图有两个三视图是矩形，则该三视图为柱体。
四边形ABCD为正多边形,PD与底面
一般情况下如果三视图有两个三视图是三角形，则该三视图为椎体。
即：长对正，宽相等，高平齐。
画三视图要注意：1.三视图的摆放位置;2. 看不见的棱用虚线画出来。
上部分为正三棱柱,下部分为正方体,画出这个组合体的三视图。
下部分正方体，上部分为正四棱锥画出 组合体的三视图
下部分正方体，上部分为三棱锥，其中垂直底面，画出组合体的三视图
下部分正方体，上部分为圆柱，且圆柱的直径与正方体的长相等,画出组合体的三视图
