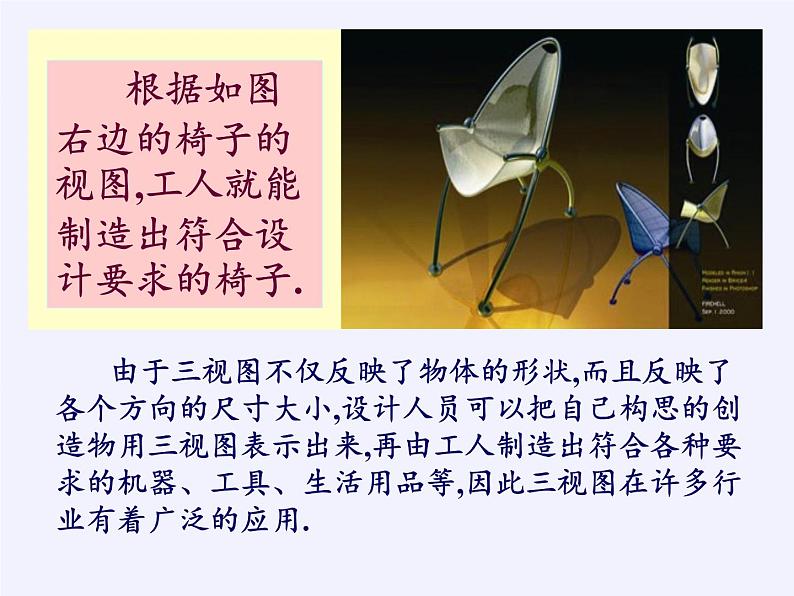

根据如图右边的椅子的视图,工人就能制造出符合设计要求的椅子.

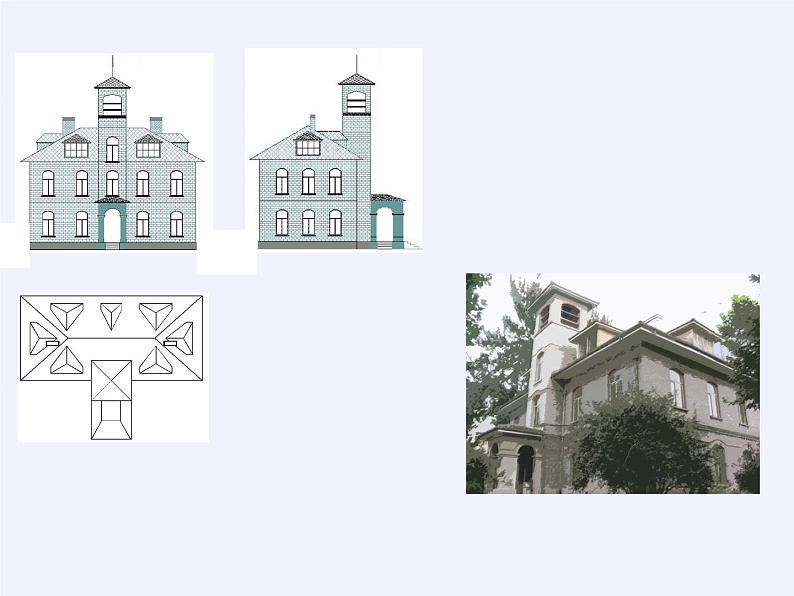

由于三视图不仅反映了物体的形状,而且反映了各个方向的尺寸大小,设计人员可以把自己构思的创造物用三视图表示出来,再由工人制造出符合各种要求的机器、工具、生活用品等,因此三视图在许多行业有着广泛的应用.

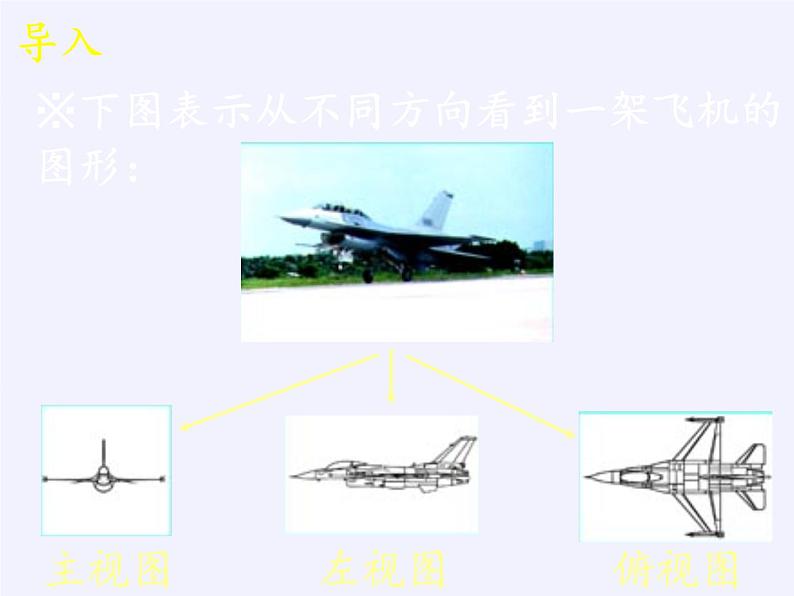

※下图表示从不同方向看到一架飞机的图形：

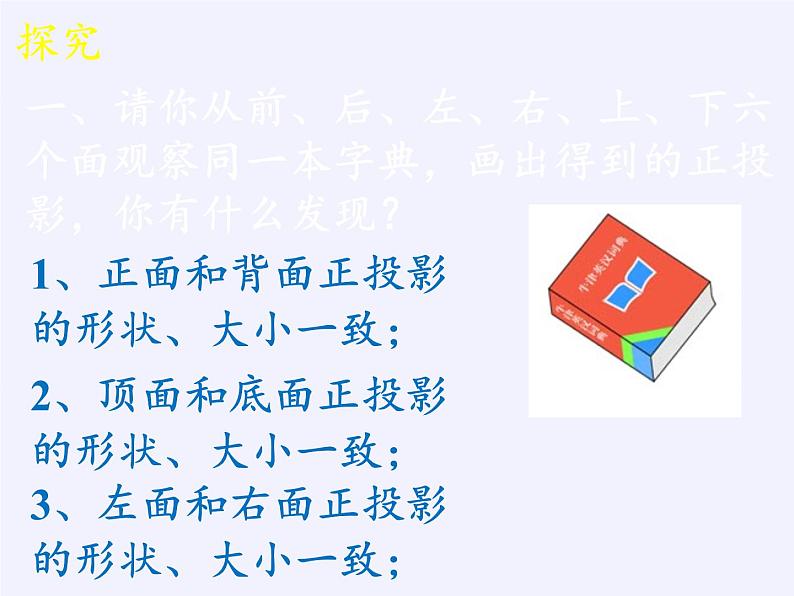

一、请你从前、后、左、右、上、下六个面观察同一本字典，画出得到的正投影，你有什么发现？
1、正面和背面正投影的形状、大小一致；
2、顶面和底面正投影的形状、大小一致；
3、左面和右面正投影的形状、大小一致；

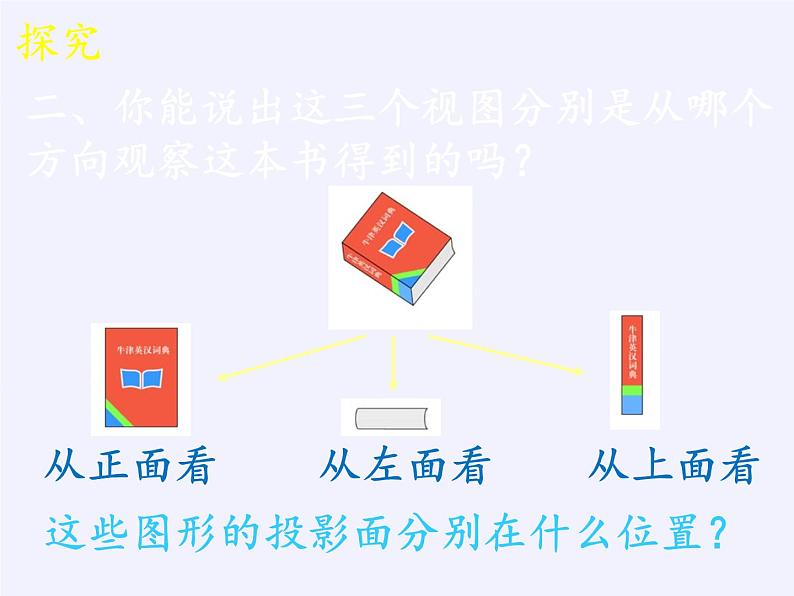

二、你能说出这三个视图分别是从哪个方向观察这本书得到的吗？
这些图形的投影面分别在什么位置？

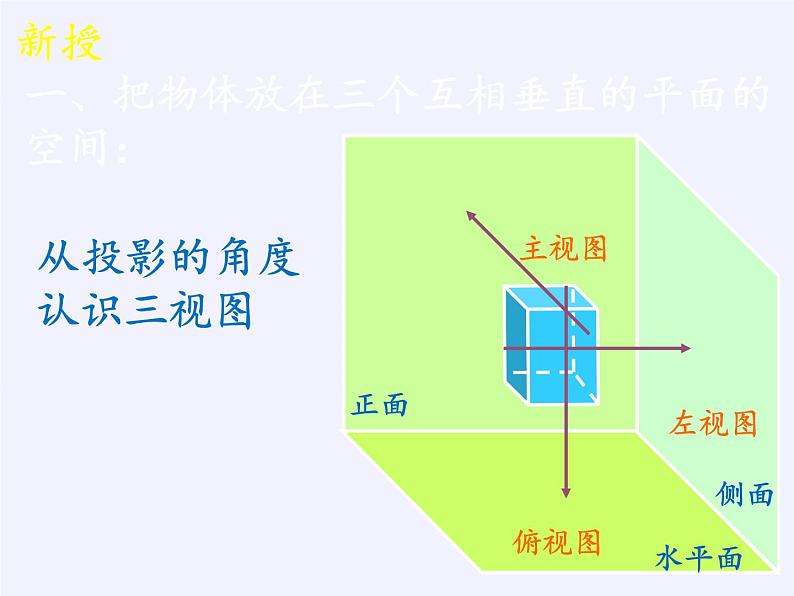

一、把物体放在三个互相垂直的平面的空间：
从投影的角度认识三视图

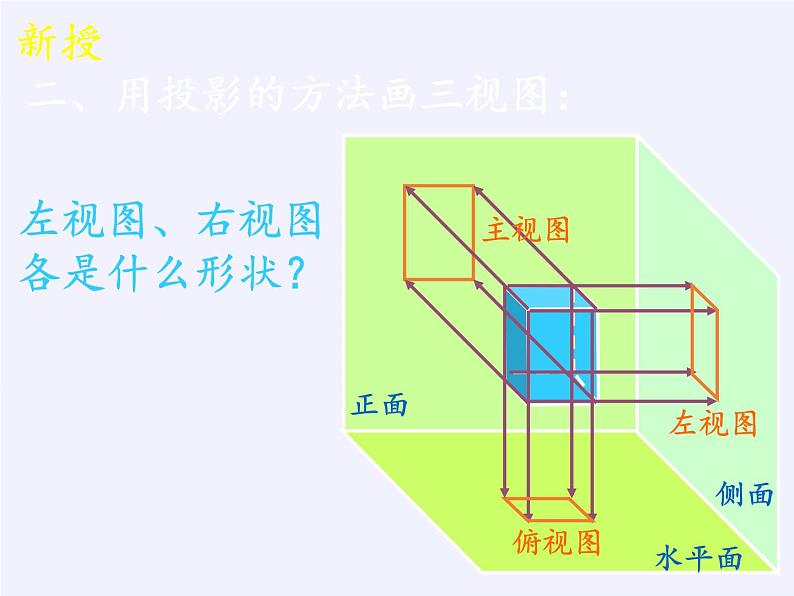

二、用投影的方法画三视图：
左视图、右视图各是什么形状？
三、将三视图结合起来：
基本几何体三视图的位置规定：
主视图在左上边，它的下方应是俯视图，左视图坐落在主视图的右边。
四、观察三视图，比较长、宽、高：
基本几何体三视图的画法：
(1)确定主视图的位置，画出主视图；
(2)在主视图的下方画出俯视图，注意与主视图“长对正”；
(3)在主视图的右方画出左视图，注意与主视图“高齐平”，与俯视图“宽相等”。
1、找出与图中的几何体对应的三视图，在三视图下面的括号内填上对应数码：
2、几何体 的俯视图是( )
3、如下图，水平放置的圆柱形物体，中间有一细棒，则此几何体的左视图是( )
例1、画出下图所示的一些基本几何体的三视图：
4、画出基本几何体三棱柱的三视图：
例2、画出基本几何体几何体正三棱柱的三视图：
(1)看得见部分的轮廓线怎样画？
(2)看不见部分的轮廓线怎样画？
在画三视图时，看得见部分的轮廓线通常画成实线，因被其他部分遮挡而看不见部分的轮廓线通常画成虚线。
5、画出基本几何体四棱台的三视图：
例4 根据三视图说出立体图形的名称．
分析：由三视图想象立体图形时，要先分别根据主视图、俯视图和左视图想象立体图形的前面、上面和左侧面，然后再综合起来考虑整体图形．
解： （1）从三个方向看立体图形，图象都是矩形，可以想象出：整体是长方体，如图所示．
（2）从正面、侧面看立体图形，图象都是等腰三角形；从上面看，图象是圆；可以想象出：整体是圆锥，如图所示
例5 根据物体的三视图摸索物体的现状．
分析：由主视图可知，物体正面是正五边形；由俯视图可知，由上向下看物体是矩形的，且有一条棱（中间的实线）可见到，两条棱（虚线）被遮挡；由左视图 可知，物体的侧面是矩形的，且有一条棱（中间的实线）可见到．综合各视图可知，物体是五棱柱现状的．
解：物体是五棱柱现状的，如图所示．
练习由三视图想象实物现状：
5.根据三视图描述物体的形状，试画出物体的表面展开图．
P118 由三视图描述实物形状，画出物体表面展开图(2)
P1118 由三视图描述实物形状，画出物体表面展开图(2)
P117 5题
根据三视图描述物体的形状．
下面所给的三视图表示什么几何体?
下列是一个物体的三视图，请描述出它的形状
下面是一个物体的三视图，试说出它的形状
用小立方块搭出符合下列三视图的几何体：
根据几何体的三视图画出它的表面展开图：
