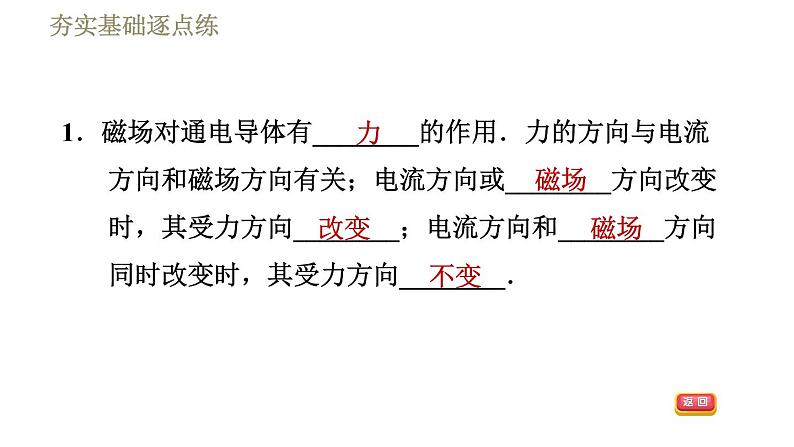

1．磁场对通电导体有________的作用．力的方向与电流方向和磁场方向有关；电流方向或________方向改变时，其受力方向________；电流方向和________方向同时改变时，其受力方向________．

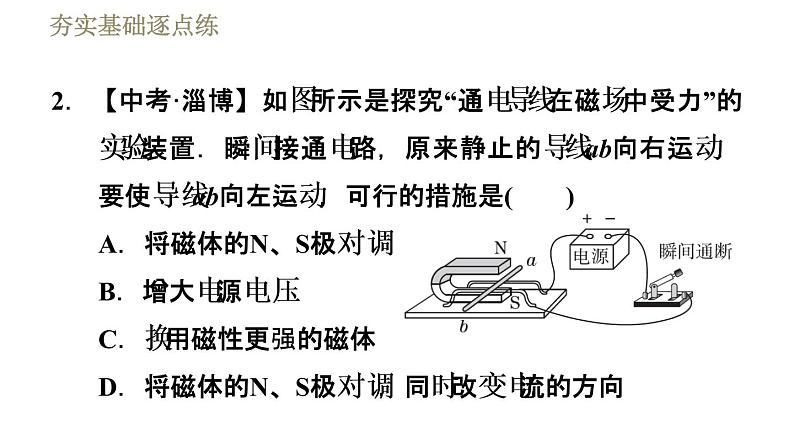

2．【中考·淄博】如图所示是探究“通电导线在磁场中受力”的实验装置．瞬间接通电路，原来静止的导线ab向右运动．要使导线ab向左运动，可行的措施是(　　)A．将磁体的N、S极对调B．增大电源电压C．换用磁性更强的磁体D．将磁体的N、S极对调，同时改变电流的方向

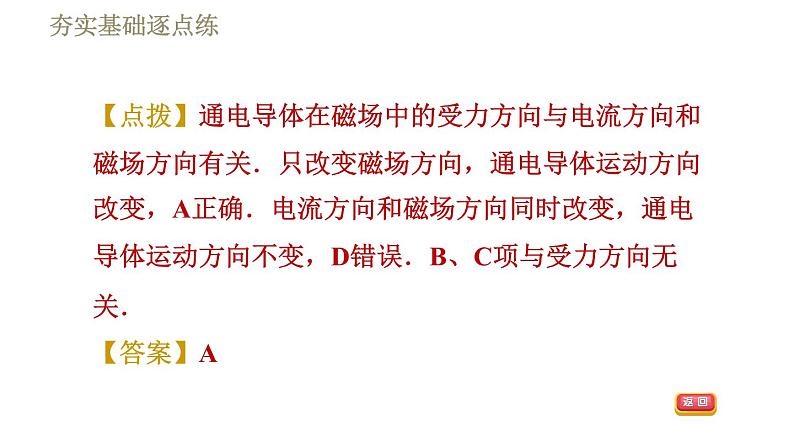

【点拨】通电导体在磁场中的受力方向与电流方向和磁场方向有关．只改变磁场方向，通电导体运动方向改变，A正确．电流方向和磁场方向同时改变，通电导体运动方向不变，D错误．B、C项与受力方向无关．

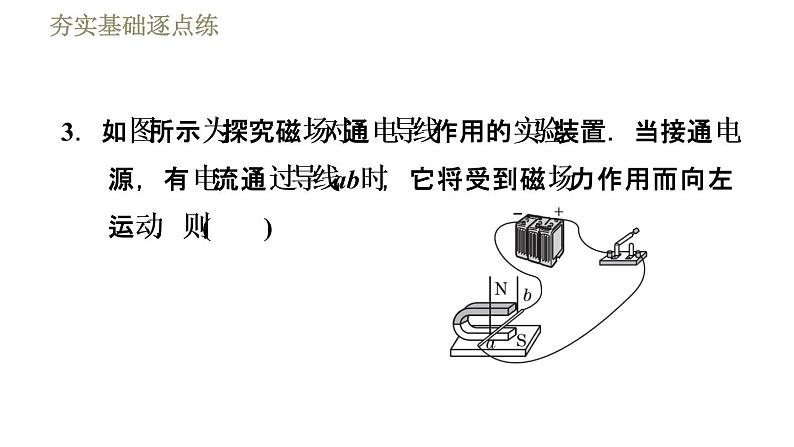

3．如图所示为探究磁场对通电导线作用的实验装置．当接通电源，有电流通过导线ab时，它将受到磁场力作用而向左运动，则(　　)

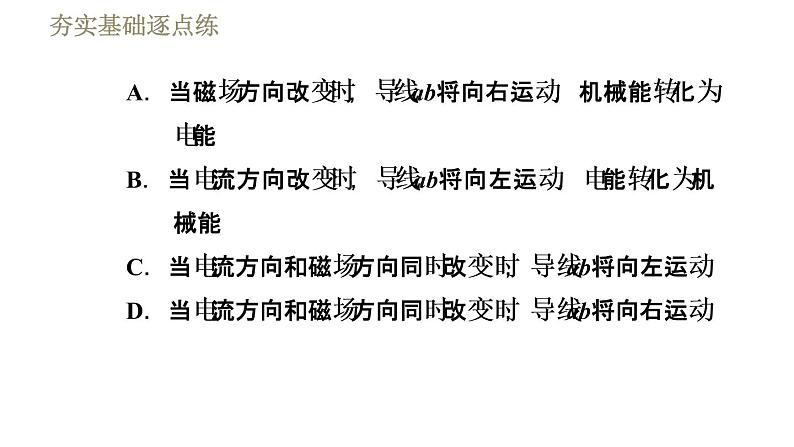

A．当磁场方向改变时，导线ab将向右运动，机械能转化为电能B．当电流方向改变时，导线ab将向左运动，电能转化为机械能C．当电流方向和磁场方向同时改变时，导线ab将向左运动D．当电流方向和磁场方向同时改变时，导线ab将向右运动
【点拨】通电导体在磁场中受到力的作用，受力方向和磁场方向、电流方向有关，如果只改变一个因素，导体的受力方向改变，如果两个因素同时改变，导体的受力方向不变．此实验中是电能转化为机械能．显然，只有选项C中的说法是正确的．
4．如图所示，把导线ab(开关断开)放在磁场里，导线ab______(填“能”或“不能”)运动；闭合开关，让电流通过导线ab，导线ab________(填“能”或“不能”)运动，以上两步实验证明____________________．
【点拨】断开开关，导线ab中无电流，在磁场里不会受到力的作用，导线ab不能运动；闭合开关，让电流通过导线ab，通电导线ab受到力的作用而运动，以上两步实验证明：通电导体在磁场中受到力的作用．
【答案】不能；能；通电导体在磁场中受到力的作用
5．通电线圈的平面与磁感线________时，线圈受到的磁场的作用力___________，这个位置称为平衡位置．
6．如图所示是电动机在工作过程中线圈处于平衡位置时的示意图．由于磁场对通电导体具有__________，当线圈转至平衡位置时，两个电刷跟两个半环间绝缘部分接触，线圈中无电流通过，所以，线圈不受磁场力的作用，但线圈由于________会继续转动，从而越过平衡位置．
7．通电线圈在磁场里处于平衡位置时，下列说法中正确的是(　　)
A．磁感线与线圈平面平行，线圈不受力B．磁感线与线圈平面垂直，线圈不受力C．磁感线与线圈平面平行，线圈受到平衡力D．磁感线与线圈平面垂直，线圈受到平衡力
【点拨】平衡位置是通电线圈的平面和磁感线垂直的位置，ab、cd两条边所在位置磁场方向相同，而其中的电流方向相反，导致磁场对两条边的作用力方向相反．显然，这时线圈受平衡力作用，只有选项D中的说法是正确的．
8．如图所示为直流电动机的工作原理图，分析正确的是(　　)
A．改变磁场方向可以改变线圈转动的方向B．电动机通电后不转，一定是电路断路C．电动机工作过程中，消耗的电能全部转化为机械能D．线圈连续转动是靠电磁继电器来实现的
【点拨】电动机通电后不转，可能是因为通过电动机的电流过小或磁体的磁性过弱．电动机因线圈有电阻，会有部分电能转化为内能，而不是全部转化为机械能．电动机线圈是依靠换向器来实现连续转动的，而不是依靠电磁继电器．
9．【中考·宿迁】如图所示，干电池底部吸有强磁铁(可导电)．在干电池的正极上支有一“门”字形导线框，导线框B侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源(　　)
A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，而是受到的其他外力
【点拨】由图可知，线框A侧没有形成闭合回路，没有电流通过，则磁场对线框A侧没有力的作用，故A和C均错误．线框B侧与电源两极相接，有电流通过，会受到磁场对电流的作用，故B正确，D错误．
10．【中考·广州】线圈abcd转动过程中经过图甲、乙位置时，导线ab所受磁场力的方向(　　)
A．相反，是由于磁场方向相反了B．相反，是由于流过ab的电流方向相反了C．相同，是由于磁场方向、流过ab的电流方向都改变了D．相同，是由于磁场方向、流过ab的电流方向都没改变
【点拨】图甲中电流从电源的正极流出，在线圈中沿着dcba的方向流动，最后流回电源的负极．图乙中电流从电源的正极流出，在线圈中沿着abcd的方向流动．显然，在甲、乙两个位置时，导线ab中的电流方向相反，而导线ab周围的磁场方向没有改变，则导线ab所受的磁场力的方向相反．
11．【中考·广东】如图所示，⊗表示导线中的电流方向垂直于纸面向里，⊙表示导线中的电流方向垂直于纸面向外，F是磁场对通电导线的作用力．下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同(　　)
【点拨】由安培定则可知，选项A、B两图中的磁场方向和题图中相反，选项A中的电流方向和题图中相同，则受力方向与题图中相反．选项B中的电流方向和题图中也相反，则受力方向与题图中相同．同时选项C中磁场方向和题图中相同，其电流方向和题图中相反，则受力方向与题图中相反．选项D中没有电源，对通电导体没有力的作用．
12．小明将一个灯泡接通电源后，用一个条形磁铁靠近灯泡的玻璃泡，仔细观察灯丝，他发现的现象是__________________，该现象说明______________________．
【方法规律】类比法．解题要注意把试题中的情景和教材中的实验进行类比，在此通电的灯丝是一个通电导体，用条形磁铁靠近它时，它就成为磁场中的通电导体，会受到力的作用．
【答案】灯丝发生晃动；磁场对通电导体有力的作用
13．【中考·绵阳】一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：
① a接正极，b接负极，线圈中通与图甲电流方向相同的电流② b接正极，a接负极，线圈中通与图甲电流方向相同的电流③ a接正极，b接负极，线圈中通与图甲电流方向相反的电流④ b接正极，a接负极，线圈中通与图甲电流方向相反的电流线圈刚通电时扭转方向与图甲所示的扭转方向相同的是(　　)A．①和③　 B．②和④　 C．①和④　 D．②和③
【点拨】通电线圈在磁场中转动方向与电流方向和磁场方向有关，若电流方向与磁场方向之一发生改变时则转动方向发生改变，若两者同时改变时，则转动方向不变．①a接正极，b接负极，线圈中通与图甲电流方向相同的电流，则由安培定则判断出磁场方向与图甲相反，故线圈转动方向相反；
②b接正极，a接负极，线圈中通与图甲电流方向相同的电流，则由安培定则判断出磁场方向与图甲相同，故线圈转动方向相同；③a接正极，b接负极，线圈中通与图甲电流方向相反的电流，则由安培定则判断出磁场方向与图甲相反，线圈中通与图甲电流方向相反的电流，故线圈转动方向相同；
④b接正极，a接负极，线圈中通与图甲电流方向相反的电流，则由安培定则判断出磁场方向与图甲相同，因线圈中通与图甲电流方向相反的电流，故线圈转动方向相反，故答案选②和③，即D.
14．小明提出：磁场对通电导线作用力的大小与什么因素有关？思考后认为可能的影响因素有：直导线的长度、磁场的强弱和导线中的电流大小．请在图中器材的基础上，添加适当的器材，设计一个简单实验，探究磁场对通电导线作用力大小与导线中电流的大小是否有关．
【方法规律】探究磁场对通电导线作用力大小与导线中电流的大小是否有关时，应该选用控制变量法控制导线长度、磁场强弱的基础上，改变导线中的电流进行对比实验．
