沪科版九年级全册第十七章 从指南针到磁浮列车综合与测试多媒体教学ppt课件

这是一份沪科版九年级全册第十七章 从指南针到磁浮列车综合与测试多媒体教学ppt课件，共22页。PPT课件主要包含了见习题，习题链接，答案呈现，解如图所示，专题技能训练等内容，欢迎下载使用。

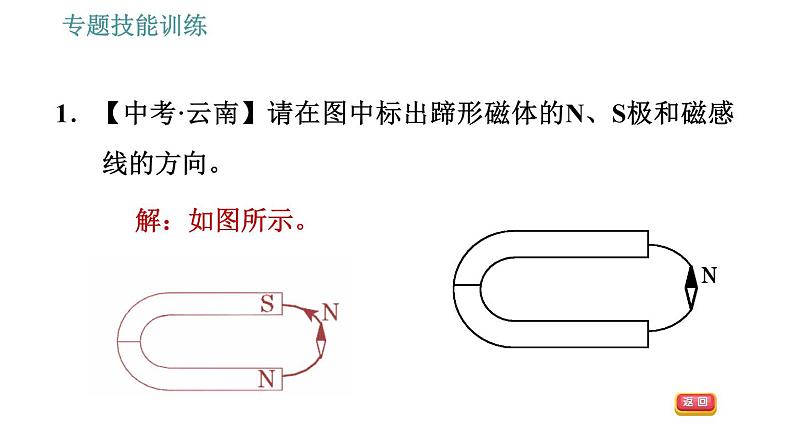

1．【中考·云南】请在图中标出蹄形磁体的N、S极和磁感线的方向。
2．根据图中小磁针N极指向，标出磁体的N、S极和磁感线的方向(黑端为小磁针的N极)。

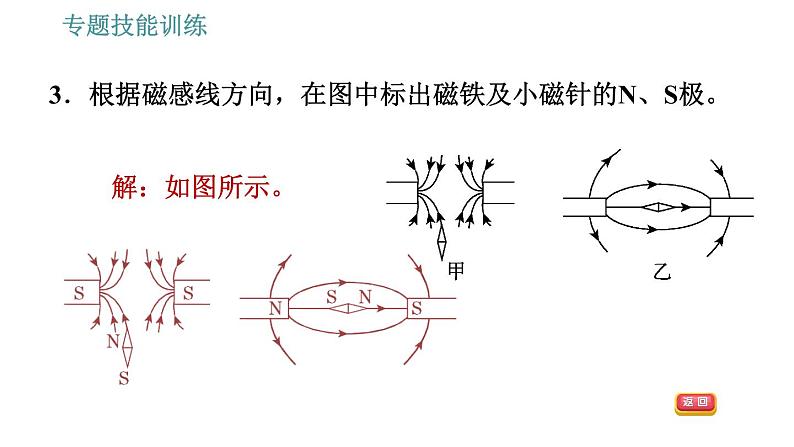

3．根据磁感线方向，在图中标出磁铁及小磁针的N、S极。

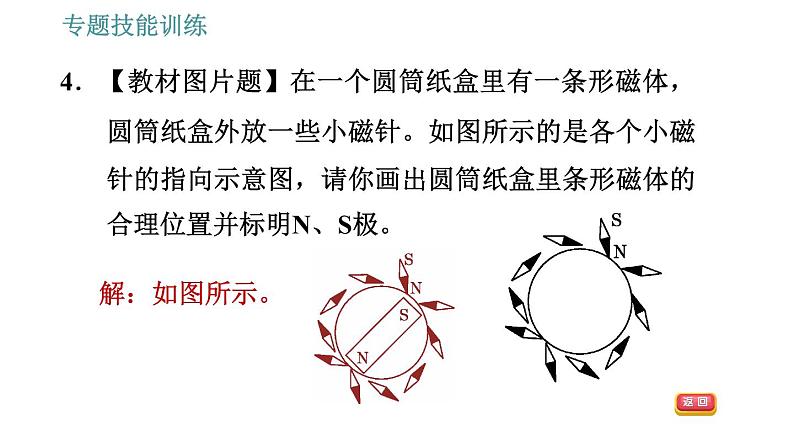

4．【教材图片题】在一个圆筒纸盒里有一条形磁体，圆筒纸盒外放一些小磁针。如图所示的是各个小磁针的指向示意图，请你画出圆筒纸盒里条形磁体的合理位置并标明N、S极。

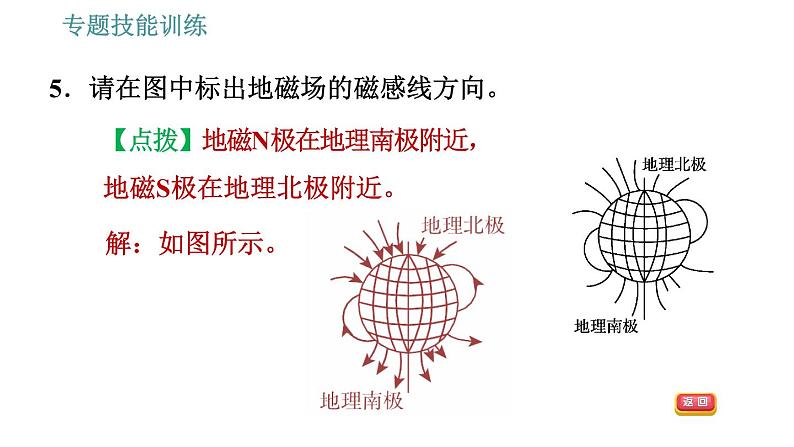

5．请在图中标出地磁场的磁感线方向。
【点拨】地磁N极在地理南极附近，地磁S极在地理北极附近。
6．【中考·云南昆明】请在图中将小磁针的北极涂黑，并以“N”表示。
7．如图所示，条形磁体(阴影端为N极)挂在弹簧下，现处于通电螺线管左端上方附近。在将磁体平移到通电螺线管右端的过程中，观察到弹簧的长度逐渐变短。根据以上信息，标出通电螺线管两端的磁极，并在螺线管上标出绕线中的电流方向。
8．【中考·云南昆明】闭合开关，小磁针静止时的指向如图所示，请标出螺线管的S极和电源的正极。
9．【中考·四川乐山】如图所示，小明闭合两开关后，发现两通电螺线管A、B相互排斥，请在图中括号内分别标出A通电螺线管的N、S极和B通电螺线管电源的“＋”“－”极。
10．请你根据通电螺线管的极性，在图中用“＋”“－”标出电源的正负极。
11．如图所示的通电螺线管电路中，电流表的示数正常，请标出通电螺线管的N、S极。
12．闭合开关后，在通电螺线管和条形磁铁的共同作用下，小磁针指向如图，请标出电源的“＋”极、小磁针和条形磁铁的N极。
13．【中考·四川自贡】如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管B的绕线，并标出电源的正负极。
14．如图所示，小磁针静止在通电螺线管内部，其中N、S极的指向已标明，试在图中画出螺线管的绕线，并标明螺线管的N、S极。
15．【中考·四川凉山】如图所示，当开关S闭合时，小磁针静止在图中位置，涂黑的一端是N极，向右移动滑动变阻器的滑片P，电磁铁的磁性减弱，请用笔画线代替导线将滑动变阻器连入电路中，并标出电源左端的极性(用符号且标在括号内)。
