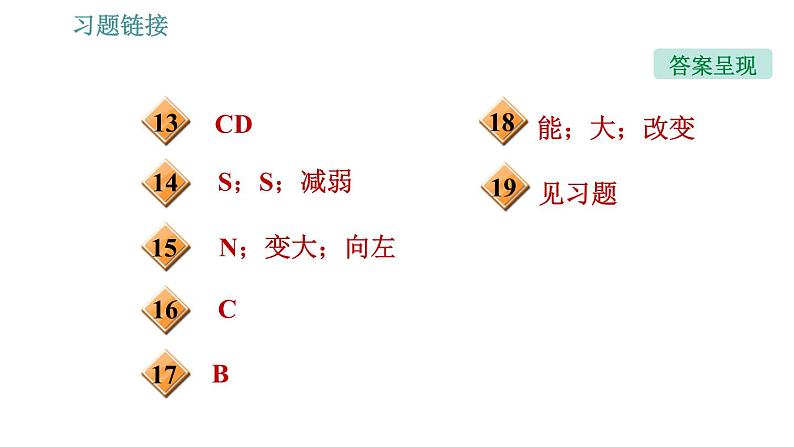

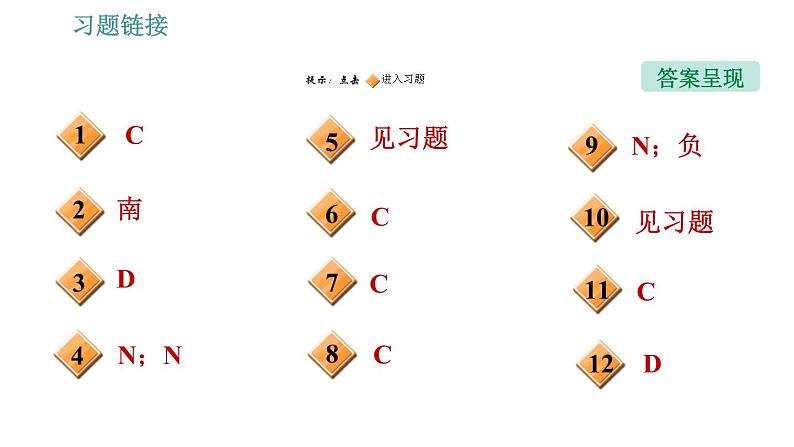

这是一份初中第十七章 从指南针到磁浮列车综合与测试教案配套课件ppt，共25页。PPT课件主要包含了见习题，习题链接，答案呈现，N变大向左，SS减弱，能大改变，全章整合与提升，答案南，解如图所示，答案CD等内容，欢迎下载使用。
1．【中考·桂林】小关在探究磁现象的活动中能够实现的是(　　)A．用小磁针吸起铜块或铝块B．用放大镜能看到磁铁周围的磁感线C．用磁铁吸起铜导线制成的通有电流的轻质螺线管D．把小磁针放在磁铁周围任何位置，静止后小磁针的北极都指向地理北极

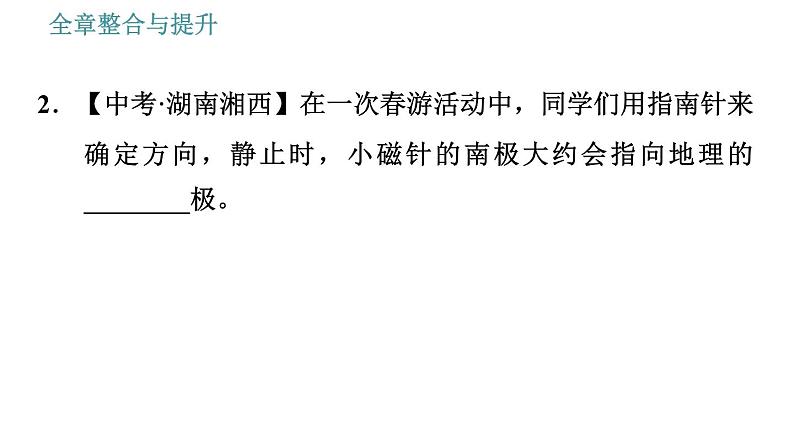

2．【中考·湖南湘西】在一次春游活动中，同学们用指南针来确定方向，静止时，小磁针的南极大约会指向地理的________极。
【点拨】地磁场的北极在地理的南极附近，地磁场的南极在地理的北极附近，根据磁极间的相互作用可知，指南针静止时指南的一极是指南针的南极，指北的一极是指南针的北极。

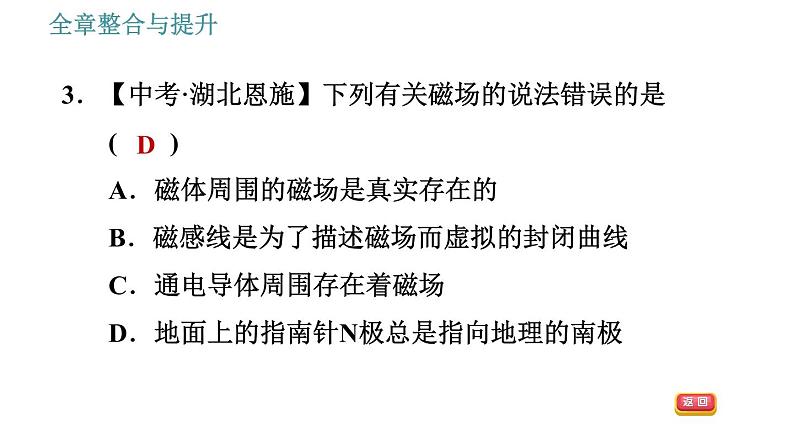

3．【中考·湖北恩施】下列有关磁场的说法错误的是(　　)A．磁体周围的磁场是真实存在的B．磁感线是为了描述磁场而虚拟的封闭曲线C．通电导体周围存在着磁场D．地面上的指南针N极总是指向地理的南极

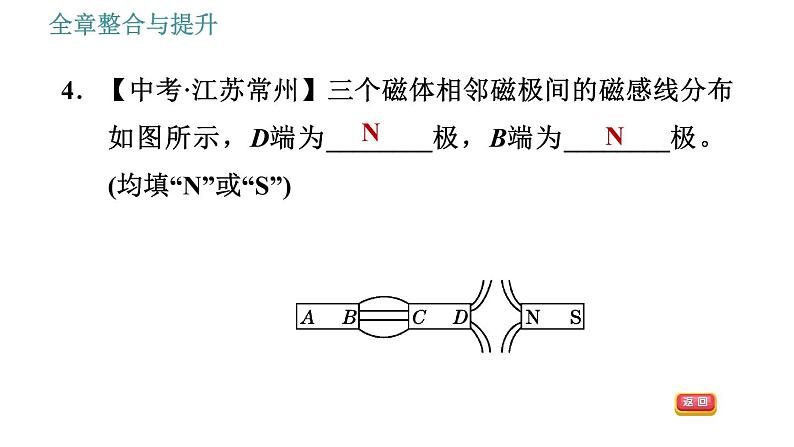

4．【中考·江苏常州】三个磁体相邻磁极间的磁感线分布如图所示，D端为________极，B端为________极。(均填“N”或“S”)
5．【中考·江苏苏州】如图所示，标出小磁针静止时的N极和A点处的磁感线方向。
6．【中考·贵州贵阳】右图所示是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线。关于这个实验，下列说法正确的是(　　)A．首次通过本实验，揭开电与磁关系的科学家是法拉第B．当直导线通电时，小磁针会离开支架悬浮起来C．小磁针用于检验通电直导线周围是否存在磁场D．改变直导线中电流方向，小磁针N极的指向不变
7．【中考·湖南益阳】如图所示，在通电螺线管附近放一小磁针，静止后小磁针指向正确的是(黑色一端表示小磁针的N极)(　　)
8．【中考·广西贵港改编】通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态。则(　　)A．小磁针的b端为N极B．通电螺线管左端为N极C．电源“＋”极为c端D．螺线管上看得见的导线中的电流自下而上
9．【中考·湖南株洲】上图为一种电磁仪表的部分装置，闭合开关后，磁铁 N 极向上转动(箭头所示)，则通电线圈上端为________(填“S”或“N”)极，电池右端为________(填“正”或“负”)极。
10．如图所示，根据通电螺线管的S、N极，判断并标出电源“＋”“－”极和静止的小磁针的S、N极。
11．【中考·湖北孝感】张扬同学在探究电磁铁磁性强弱的实验中，使用两个相同的A、B大铁钉绕制成电磁铁进行实验，如图所示，下列说法错误的是(　　)A．滑片P向右滑动，电磁铁的磁性减弱B．电磁铁能吸引的大头针越多，表明它的磁性越强C．电磁铁A、B的上端均为S极D．该实验可以探究电磁铁磁性的强弱与匝数多少的关系
12．【中考·山东威海】如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是(　　)A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小
13．【中考·山东潍坊，多选题】某同学设计的汽车启动电路如图所示。旋转钥匙接通a、b间电路，电动机M启动。下列说法正确的是(　　)A．F端为螺线管的N极B．R的滑片左移时螺线管磁性减弱C．电动机启动说明螺线管产生磁性D．螺线管两端电压小于电动机两端电压
【点拨】根据右手螺旋定则可知，F端为螺线管的S极，故A错误；R的滑片左移时，电阻减小，根据欧姆定律可知，电流变大，螺线管磁性增强，故B错误；电动机启动说明衔铁向下移动，这是螺线管产生磁性而出现的结果，故C正确；由图可知，螺线管的电路中电源只有一组电池，电动机的电路中电源是两组电池，故螺线管两端电压小于电动机两端电压，故D正确。
14．【中考·陕西咸宁】如图所示的电路，开关S接到a后，电磁铁左端为________极，小磁针静止时，A端是________极；将开关S由a拨到b，调节滑动变阻器，使电流表示数不变，则电磁铁的磁性________(填“增强”“不变”或“减弱”)。
15．【中考·广东】如图所示，条形磁铁放在水平木桌上，电磁铁右端固定并与条形磁铁在同一水平面上。闭合开关S，当滑动变阻器的滑片P逐渐向右移动时，条形磁铁仍保持静止，此时电磁铁的左端为________极，条形磁铁受到的摩擦力________(填“变大”“变小”或“不变”)，方向水平________(填“向左”或“向右”)。
16．【中考·四川宜宾】如图所示，把导体棒ab放在磁场中，闭合开关，导体棒ab中有电流通过，ab受到向右的力F。使ab受力方向向左可行的办法是(　　)A．改变电流的大小B．改变磁场的强弱C．使电流的方向反向D．使电流和磁场的方向同时反向
17．如图所示的为直流电动机的工作原理。以下相关的分析中正确的是(　　)A．电动机工作过程中，消耗的电能全部转化为机械能B．该电动机的工作原理为通电导体在磁场中受力而运动C．电动机的线圈转动1周的过程中电流方向改变4次D．电动机中的线圈转动是利用了惯性，所以线圈质量越大越好
18．【中考·江苏徐州】如图所示的直流电动机模型，把线圈两端导线的漆按图中方法刮去，通电后线圈能否连续转动？________。如果通过线圈的电流变大，线圈的转动速度将变________。如果改变线圈中的电流方向，线圈的转动方向将________。
19．【中考·江苏泰州】如图所示，导体棒AB放在处于蹄形磁体磁场中的水平金属轨道上。(1)接通电源，这时会看到导体AB运动起来，这表明________________有力的作用。
