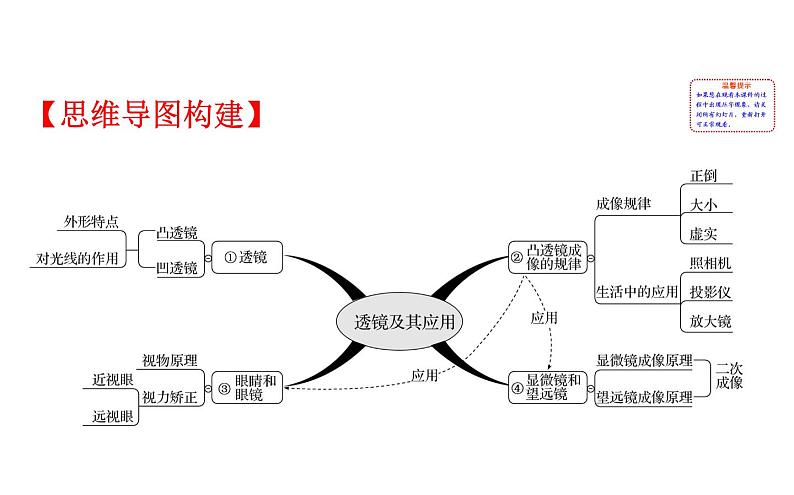

这是一份2021-2022学年人教版物理中考专题复习之透镜及其应用课件PPT，共60页。PPT课件主要包含了思维导图构建，透镜的特殊光线，凸透镜，照相机，视网膜，投影仪，放大镜，凹透镜，亮度稍暗的，完整的像等内容，欢迎下载使用。

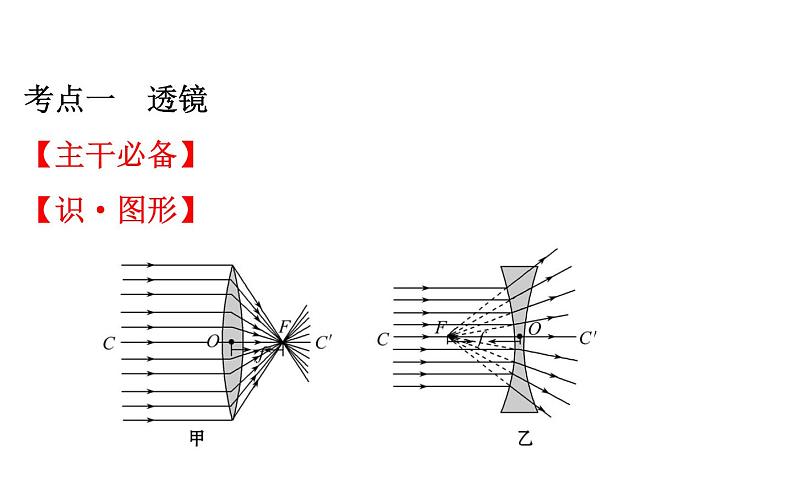

考点一　透镜【主干必备】【识·图形】

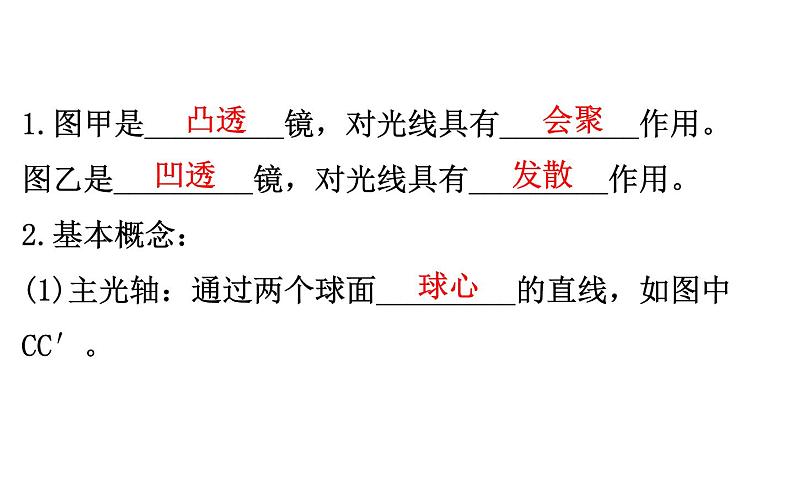

1.图甲是_________镜，对光线具有_________作用。图乙是_________镜，对光线具有_________作用。 2.基本概念：(1)主光轴：通过两个球面_________的直线，如图中CC′。

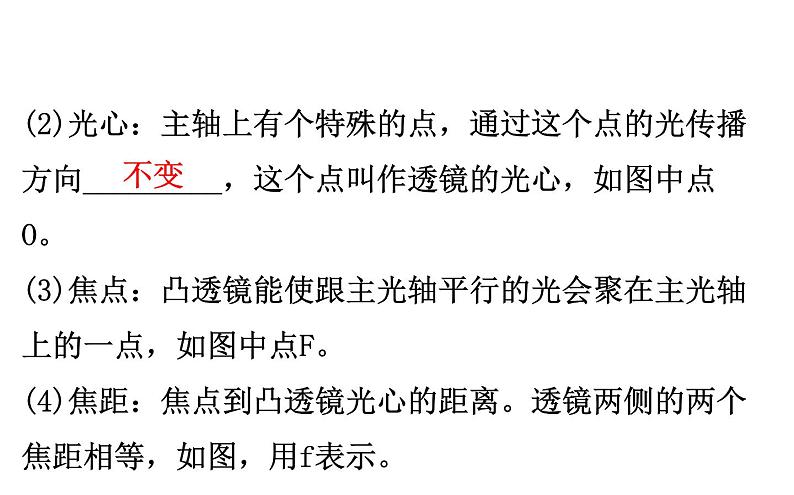

(2)光心：主轴上有个特殊的点，通过这个点的光传播方向_________，这个点叫作透镜的光心，如图中点O。 (3)焦点：凸透镜能使跟主光轴平行的光会聚在主光轴上的一点，如图中点F。(4)焦距：焦点到凸透镜光心的距离。透镜两侧的两个焦距相等，如图，用f表示。

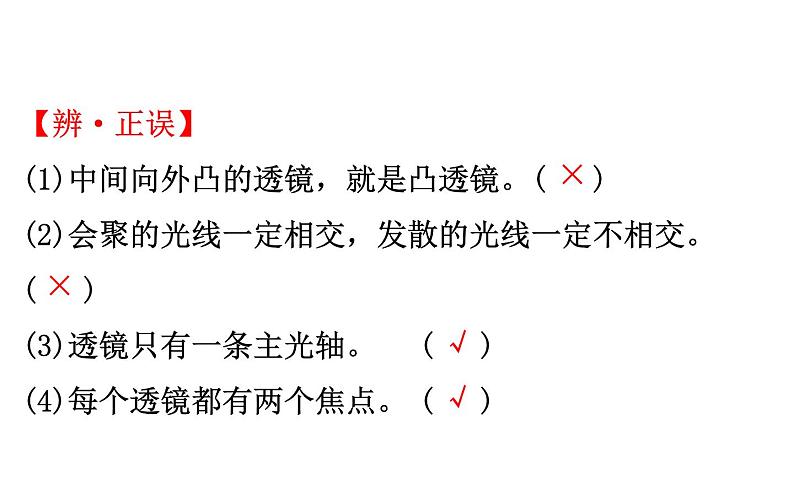

【辨·正误】(1)中间向外凸的透镜，就是凸透镜。( )(2)会聚的光线一定相交，发散的光线一定不相交。( )(3)透镜只有一条主光轴。( )(4)每个透镜都有两个焦点。( )

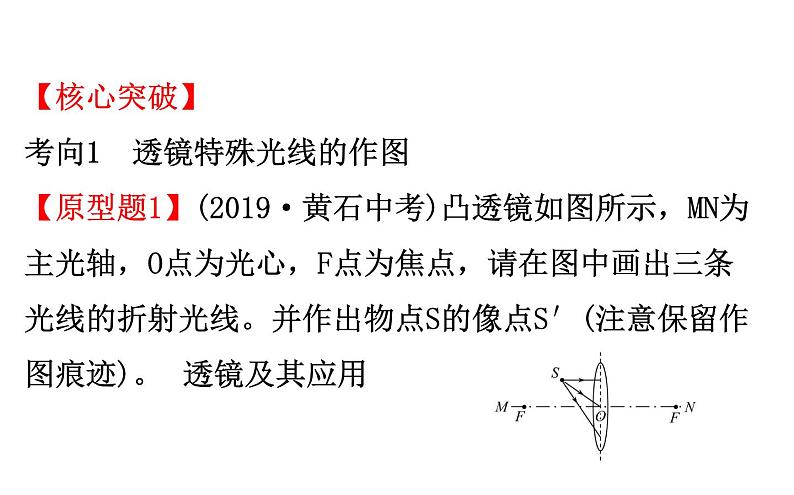

【核心突破】考向1　透镜特殊光线的作图【原型题1】(2019·黄石中考)凸透镜如图所示，MN为主光轴，O点为光心，F点为焦点，请在图中画出三条光线的折射光线。并作出物点S的像点S′(注意保留作图痕迹)。透镜及其应用
【讲·悟】(1)析图形：根据概念确定透镜类型。(2)套特点：根据特殊光线，分别画出对应的折射光线。
【原型题2】(2019·重庆中考B)在图中画出入射光线经过凹透镜后的出射光线。
【失分警示】(1)实际光线一定要画实线，光线的延长线或反向延长线一定要画虚线。(2)过焦点的光线，光线一定要延长到焦点处。(3)光线要带箭头，入射光线与折射光线之间不能断开。光线在透镜里传播时也不能断开。
考向2　透镜类型的判断【原型题】(2019·威海中考)黑洞是宇宙中质量很大的天体。如图，两恒星1、2发出的光在经过某黑洞附近时发生弯曲之后射向地球，地球上的人类观测到恒星1的位置比原位置_________(选填“偏高”“偏低”或“不 变”)；若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞)，该光学元件为___________。透镜及其应用
【讲·悟】(1)析图形：黑洞吸引光线，使光线向黑洞靠拢。(2)抓关键：人眼看物体时，总感觉光线是沿直线传播的。
【变式题】如图所示，一束光经过一个透镜后会聚于主光轴上的A点，取掉透镜后，光会聚于B点，则该透镜对光线起_________(选填“会聚”或“发散”)作用，是_______透镜。
考点二　凸透镜成像规律【主干必备】【找·规律】1.凸透镜成像的规律及应用：
【比·概念】 2.实像和虚像的比较：
【辨·正误】(1)实像都是倒立的，虚像都是正立的。( )(2)凸透镜成实像一定是缩小的，虚像都是放大的。( )(3)放大镜只能成正立、放大的虚像。( )(4)凸透镜成实像时，物距越大像越小，像距也越小。( )
【核心突破】考向1　凸透镜成像规律【原型题】(2019·泰安中考)如图所示，在“探究凸透镜成像的规律”实验中，烛焰在距离凸透镜8 cm处时，在距离凸透镜15 cm处的光屏上成倒立的像。保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7 cm，下列关于烛焰在光屏上成像的说法正确的是( )透镜及其应用
A.不能成清晰的像　　　　B.成倒立的缩小的像C.成倒立的放大的像D.成倒立的等大的像
【讲·悟】(1)抓题眼：①当u=8 cm，v=15 cm时，成倒立、放大的实像。②凸透镜向光屏方向移动7 cm时，物距增大7 cm，像距减小7 cm。
(2)套规律：①成倒立、放大的实像时，则有：f2f。②当u>2f时，成倒立、缩小的实像。
【变式题】(2018·绵阳中考)将点燃的蜡烛和光屏放置在光具座上，再将焦距为30 cm的凸透镜甲放置在蜡烛和屏之间适当位置，在屏上得到清晰的缩小实像；在透镜甲位置上换上焦距为20 cm的凸透镜乙，不改变蜡烛位置，将光屏_________(选填“靠近”或“远离”)透镜适当距离，就可以在光屏上得到清晰的_________(选填“放大”“缩小”或“等大”)实像。
【明·技法】 1.凸透镜成像的规律：
2.两个分界点：(1)一倍焦距分虚实，内虚外实。一倍焦距处是实像、虚像的分界点，物体在一倍焦距以内，成的是虚像；在一倍焦距以外，成的是实像。
(2)二倍焦距分大小，远小近大。二倍焦距处是放大实像和缩小实像的分界点，物体在一倍焦距与二倍焦距之间，成的是放大的实像，在二倍焦距之外成的是缩小的实像。
3.成实像和虚像时的变化规律：
考向2　凸透镜成像规律的应用【原型题】(2018·新疆中考)如图所示，烛焰恰好在光屏上成清晰的像，此实验现象与_________　(选填“照相机”“投影仪”或“放大镜”)的成像原理相同。保持透镜位置不变，将蜡烛向右移，光屏必须向_______(选填“左”或“右”)移动，才能再次呈现清晰的实像。
【讲·悟】(1)析图形：由题图可知，凸透镜固定在50 cm处，蜡烛在20 cm处，光屏在65 cm处。得出物距为：50 cm-20 cm=30 cm；像距为：65 cm-50 cm=15 cm。(2)抓关键：成实像时，当u>v时，成倒立、缩小的实像。此种情况是照相机的应用。(3)套规律：成实像时，物近像远，像变大。
【变形题】上题中，将点燃的蜡烛与光屏互换位置后，仍能在光屏上得到清晰的像。应用此成像原理制成的仪器是( )A.照相机B.放大镜C.投影仪D.潜望镜
考点三　 近视眼和远视眼的成因及矫正【主干必备】1.眼睛：(1)成像原理：晶状体和角膜的共同作用相当于一个___________，视网膜相当于_________。把来自物体的光会聚在___________上，形成物体的像。 (2)成像特点：_______________________。
　成倒立、缩小的实像　
【比·概念】 2.显微镜和望远镜：
3.近视眼、远视眼及其矫正：
【辨·正误】(1)眼睛的成像原理和照相机相同。( )(2)近视眼看近处的物体清晰。( )(3)远视眼将近处的物体成像于视网膜前。( )(4)老花镜的镜片是凸透镜。( )
【核心突破】考向1　近视眼和远视眼的成因及矫正【原型题】(2019·德州中考)如图所示的四幅图中，表示近视眼成像情况的是_______，表示其矫正方法的是_______。(填序号)
【讲·悟】(1)析图形：看成像位置，判视力类型。(2)抓关键：①成像在视网膜前，为近视眼，用凹透镜矫正；②成像在视网膜后，为远视眼，用凸透镜矫正。
【变式题】如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，下面关于小明眼睛存在的问题以及纠正办法正确的是( )
A.帆船通过眼睛的晶状体在视网膜上成缩小正立的虚像B.戴眼镜前帆船模糊的原因是帆船成像在视网膜的后方C.小明的眼镜对光有会聚作用，所以戴上之后视线清晰D.为看清远处的帆船，小明戴的是合适度数的凹透镜
考向2　视力矫正的作图【原型题】(2018·济宁中考)在图中的实线框内填上一个合适的透镜。
【讲·悟】(1)析图形：光线经实线框内的透镜后，折射光线远离主光轴，说明框内透镜对光有发散作用。(2)抓关键：凸透镜对光有会聚作用；凹透镜对光有发散作用。
【变形题】若上题中的题图改变为如图所示，是远视眼的矫正，请你在方框内填入合适的光学元件并完成矫正后的光路。
实验：探究凸透镜成像的规律【实验装置】
【实验解读】1.器材放置：(1)方法：使烛焰、凸透镜和光屏三者的中心在同一水平高度上。(2)目的：使像成在光屏的中央。
2.实验中，像的调节及几种成像情况的分析：(1)无论怎样移动光屏都得不到像的原因：①烛焰、凸透镜和光屏三者的中心不在同一水平高度。②蜡烛可能位于凸透镜的焦点以内。③蜡烛可能位于凸透镜的焦点上。④光具座短，像成在光具座的外面。
(2)若烛焰的像成在光屏的上端，使像成在光屏中央的调整方法：①将光屏向上移动。②将蜡烛向上移动。③将凸透镜向下移动。
(3)在凸透镜前加一凸透镜或凹透镜，所成像的变化情况：加凸透镜，像距变小，像变小；加凹透镜，像距变大，像变大。(4)在物距不变的情况下，换焦距较大或较小的凸透镜实验，所成像的变化情况：焦距越大，会聚作用越弱，像距越大，像越大且越暗；焦距越小，会聚作用越强，像距越小，像越小且越亮。
3.实验改进：(1)光源改进——发光二极管。优点：光源不会晃动，光屏上所成的像稳定。(2)光屏改进——带方格的光屏。优点：便于比较像与物的大小关系。(3)光具座上刻度尺改进：零刻度线在标尺的中央。优点：可以直接测出物距和像距。
4.实验拓展：(1)若凸透镜的一半(一部分)被不透明物体遮住后，像的大小和完整性不变，但像的亮度变暗。(2)实验中，若光屏上成清晰倒立放大的像，若将光屏和蜡烛位置颠倒，根据光路可逆性，则光屏上成倒立缩小的像。
【原型题】(2019·南京中考)用如图所示的装置做“探究凸透镜成像规律”实验。图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑(未画出)。透镜及其应用
(1)图乙中烛焰在光屏上恰好成一清晰的像(未画出)，则该像是倒立、_________的实像。 (2)若在图乙中将凸透镜移到55 cm刻度线处，则将光屏移动到_______cm刻度线处，可以再次看到清晰的像。
(3)若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向_______(选填“左”或 “右”，下同)移动才能再次看到清晰的像。 (4)若在图乙中用塑料吸管对准A点沿垂直于纸面方向持续用力吹气，发现光屏上“烛焰尖部”变模糊，则将光屏向_______移动，“烛焰尖部”又会变清晰。
【延伸题】(1)为了便于观察实验现象，实验环境应该_________(选填“较亮”或“较暗”)一些。 (2)若已在光屏上成清晰的像，此时用遮光布遮住凸透镜的下小半部分，则所成的烛焰的像为________________________(选填“不完整的像”“亮度相同的完整的像”或“亮度稍暗的完整的像”)。
