初中物理教科版八年级下册1 杠杆教案配套ppt课件
展开

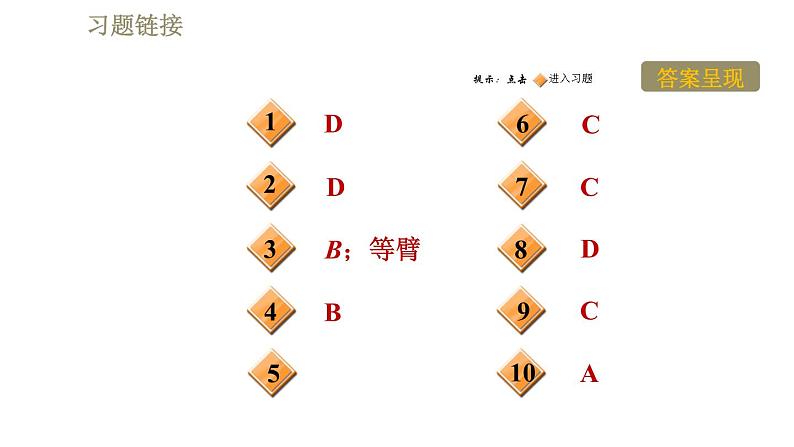

这是一份初中物理教科版八年级下册1 杠杆教案配套ppt课件，共34页。PPT课件主要包含了答案呈现，B等臂，答案B等臂，答案B，答案C，答案D，答案A，2该同学的质量等内容，欢迎下载使用。

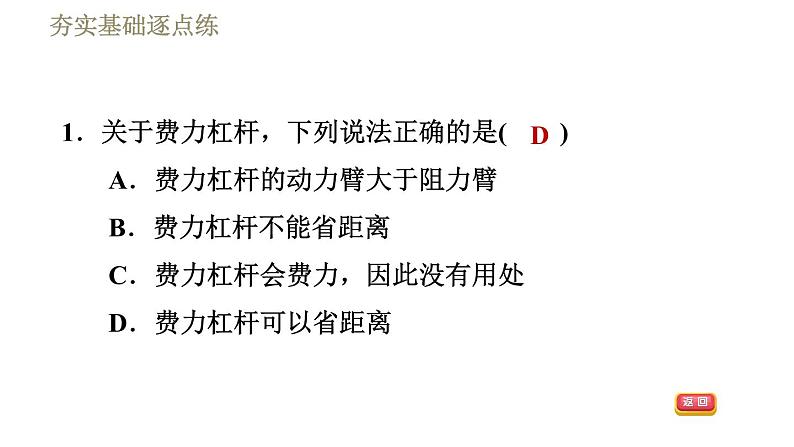

1．关于费力杠杆，下列说法正确的是( )A．费力杠杆的动力臂大于阻力臂B．费力杠杆不能省距离C．费力杠杆会费力，因此没有用处D．费力杠杆可以省距离

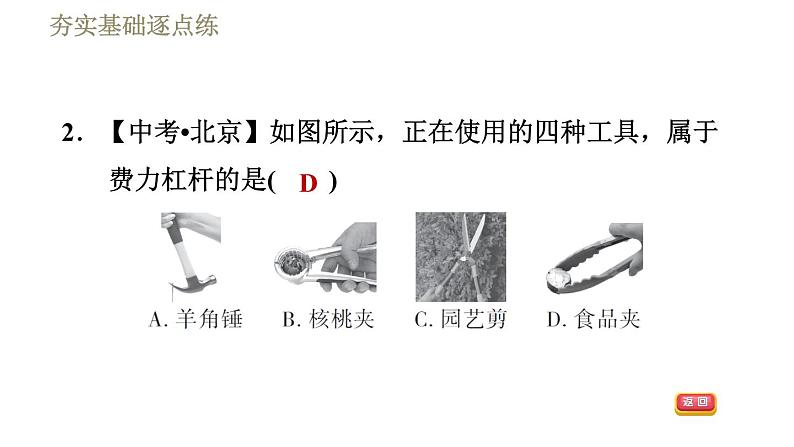

2．【中考•北京】如图所示，正在使用的四种工具，属于费力杠杆的是( )

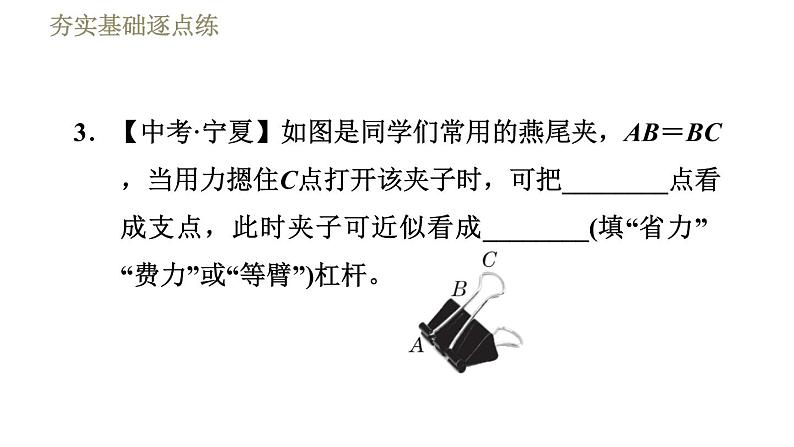

3．【中考·宁夏】如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把________点看成支点，此时夹子可近似看成________(填“省力”“费力”或“等臂”)杠杆。
【点拨】当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点；由于AB＝BC，故动力臂等于阻力臂，为等臂杠杆。
4．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2。则对应的杠杆分别为( )
A．省力杠杆、省力杠杆 B．省力杠杆、费力杠杆C．费力杠杆、费力杠杆 D．费力杠杆、省力杠杆
5．【中考·宜昌】如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆。用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。
解：将铁丝放在A处更省力。如图所示。
6．【中考•宁夏】如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是( )
A．B点是支点，液压杆施的力是动力，货物重力是阻力B．B点是支点，物体A放在车厢前部可省力C．C点是支点，物体A放在车厢后部可省力D．C点是支点，物体A放在车厢前部可省力
【点拨】由图可知车厢绕着点C转动，C点为支点；当物体A放在车厢的后部时，动力臂大于阻力臂，因此省力。
7．【中考•衢州】如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，其中拉力最小的是( )
【点拨】起重机用四种方案将地面上的一棵大树扶起的瞬间，以树根为支点，树的重力不变、重心一定，则阻力和阻力臂一定；图C中动力作用点离支点最远，F3与树干垂直，动力臂最大，则可知F3最小。
8．如图，一块厚度、密度均匀的水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。则( )
A．F甲＞F乙，因为甲方法的动力臂长B．F甲＜F乙，因为乙方法的阻力臂长C．F甲＞F乙，因为乙方法的阻力臂短D．F甲＝F乙，因为动力臂都是阻力臂的2倍
9．【中考•烟台】踮脚是一项很好的有氧运动(如图)，它简单易学，不受场地的限制，深受广大群众的喜爱。踮脚运动的基本模型是杠杆，下列分析正确的是( )
A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆
【点拨】如图所示，踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力向上，由图可知动力臂大于阻力臂，是省力杠杆。
10．请仔细观察如图所示的漫画，判断小猴和小兔谁分的萝卜重( )A．小猴 B．小兔C．一样重 D．无法判断
【点拨】萝卜处于平衡状态，由图可知，右侧部分重心离支点较远，右侧力臂较大，左侧部分重心离支点较近，左侧力臂较小；根据杠杆平衡条件可得左侧萝卜重力较大，故小猴分的萝卜较重。
11．【中考·天门】如图，水平地面放一两端粗细不同的长杆AB，其重心为O，OA∶OB＝2∶1，用竖直向上的力FA将长杆一端A微微抬离地面，FA为100 N，长杆AB所受重力为________N，用竖直向上的力FB将长杆的另一端B微微抬离地面，FB为________N。
【点拨】当用力在A端抬起长杆时，动力臂为AB，阻力臂为OB，动力臂∶阻力臂＝3∶1，根据杠杆的平衡条件，则动力∶阻力＝1∶3，因此FA∶G＝1∶3，G＝300 N；同理可求，FB＝200 N。

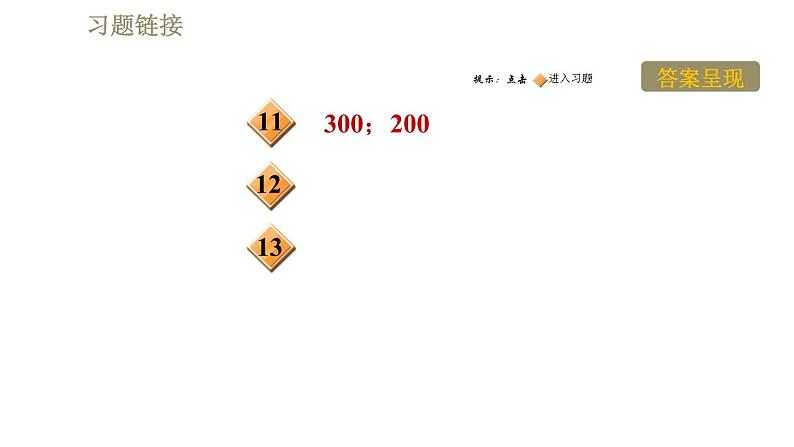

【答案】300；200
12．【中考•呼和浩特】如图甲所示是大刚同学两手做俯卧撑时的示意图，他的身体可视为杠杆，如图乙所示，O点为支点，A点为重心，已知每只手所受的支持力大小为200 N，g取10 N/kg。求：
(1)若每只手掌与水平地面的接触面积为100 cm2，计算手掌对地面的压强。
13．【中考·重庆A】如图所示，轻质杠杆的支点O距左端l1＝0.5 m，距右端l2＝0.2 m。在杠杆左端悬挂质量为2 kg的物体A，右端悬挂棱长为0.1 m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20 N。(g取10 N/kg)求：
(1)此时杠杆左端所受拉力的大小为多少牛顿？
解：F左＝GA＝mAg＝2 kg×10 N/kg＝20 N。
(2)正方体B的密度为多少千克每立方米？
(3)若该处为松软的泥地，能承受的最大压强为4×103 Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？
1．关于费力杠杆，下列说法正确的是( )A．费力杠杆的动力臂大于阻力臂B．费力杠杆不能省距离C．费力杠杆会费力，因此没有用处D．费力杠杆可以省距离
2．【中考•北京】如图所示，正在使用的四种工具，属于费力杠杆的是( )
3．【中考·宁夏】如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把________点看成支点，此时夹子可近似看成________(填“省力”“费力”或“等臂”)杠杆。
【点拨】当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点；由于AB＝BC，故动力臂等于阻力臂，为等臂杠杆。
4．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2。则对应的杠杆分别为( )
A．省力杠杆、省力杠杆 B．省力杠杆、费力杠杆C．费力杠杆、费力杠杆 D．费力杠杆、省力杠杆
5．【中考·宜昌】如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆。用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。
解：将铁丝放在A处更省力。如图所示。
6．【中考•宁夏】如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是( )
A．B点是支点，液压杆施的力是动力，货物重力是阻力B．B点是支点，物体A放在车厢前部可省力C．C点是支点，物体A放在车厢后部可省力D．C点是支点，物体A放在车厢前部可省力
【点拨】由图可知车厢绕着点C转动，C点为支点；当物体A放在车厢的后部时，动力臂大于阻力臂，因此省力。
7．【中考•衢州】如图是起重机用四种方案将地面上的一棵大树扶起的瞬间，其中拉力最小的是( )
【点拨】起重机用四种方案将地面上的一棵大树扶起的瞬间，以树根为支点，树的重力不变、重心一定，则阻力和阻力臂一定；图C中动力作用点离支点最远，F3与树干垂直，动力臂最大，则可知F3最小。
8．如图，一块厚度、密度均匀的水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。则( )
A．F甲＞F乙，因为甲方法的动力臂长B．F甲＜F乙，因为乙方法的阻力臂长C．F甲＞F乙，因为乙方法的阻力臂短D．F甲＝F乙，因为动力臂都是阻力臂的2倍
9．【中考•烟台】踮脚是一项很好的有氧运动(如图)，它简单易学，不受场地的限制，深受广大群众的喜爱。踮脚运动的基本模型是杠杆，下列分析正确的是( )
A．脚后跟是支点，是省力杠杆B．脚后跟是支点，是费力杠杆C．脚掌与地面接触的地方是支点，是省力杠杆D．脚掌与地面接触的地方是支点，是费力杠杆
【点拨】如图所示，踮脚时，脚掌与地面接触的地方是支点，小腿肌肉对脚的拉力向上，由图可知动力臂大于阻力臂，是省力杠杆。
10．请仔细观察如图所示的漫画，判断小猴和小兔谁分的萝卜重( )A．小猴 B．小兔C．一样重 D．无法判断
【点拨】萝卜处于平衡状态，由图可知，右侧部分重心离支点较远，右侧力臂较大，左侧部分重心离支点较近，左侧力臂较小；根据杠杆平衡条件可得左侧萝卜重力较大，故小猴分的萝卜较重。
11．【中考·天门】如图，水平地面放一两端粗细不同的长杆AB，其重心为O，OA∶OB＝2∶1，用竖直向上的力FA将长杆一端A微微抬离地面，FA为100 N，长杆AB所受重力为________N，用竖直向上的力FB将长杆的另一端B微微抬离地面，FB为________N。
【点拨】当用力在A端抬起长杆时，动力臂为AB，阻力臂为OB，动力臂∶阻力臂＝3∶1，根据杠杆的平衡条件，则动力∶阻力＝1∶3，因此FA∶G＝1∶3，G＝300 N；同理可求，FB＝200 N。
【答案】300；200
12．【中考•呼和浩特】如图甲所示是大刚同学两手做俯卧撑时的示意图，他的身体可视为杠杆，如图乙所示，O点为支点，A点为重心，已知每只手所受的支持力大小为200 N，g取10 N/kg。求：
(1)若每只手掌与水平地面的接触面积为100 cm2，计算手掌对地面的压强。
13．【中考·重庆A】如图所示，轻质杠杆的支点O距左端l1＝0.5 m，距右端l2＝0.2 m。在杠杆左端悬挂质量为2 kg的物体A，右端悬挂棱长为0.1 m的正方体B，杠杆在水平位置平衡时，正方体B对地面的压力为20 N。(g取10 N/kg)求：
(1)此时杠杆左端所受拉力的大小为多少牛顿？
解：F左＝GA＝mAg＝2 kg×10 N/kg＝20 N。
(2)正方体B的密度为多少千克每立方米？
(3)若该处为松软的泥地，能承受的最大压强为4×103 Pa，为使杠杆仍在水平位置平衡，物体A的重力至少为多少牛顿？
