初中物理鲁教版 (五四制)九年级下册第六节 发电机图片ppt课件
展开

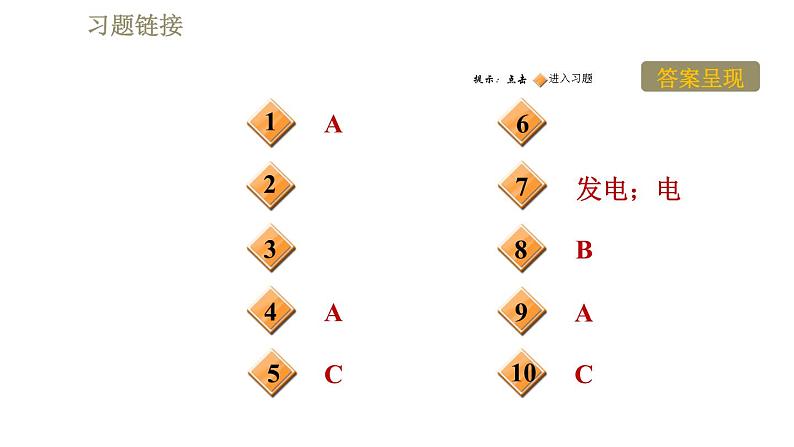

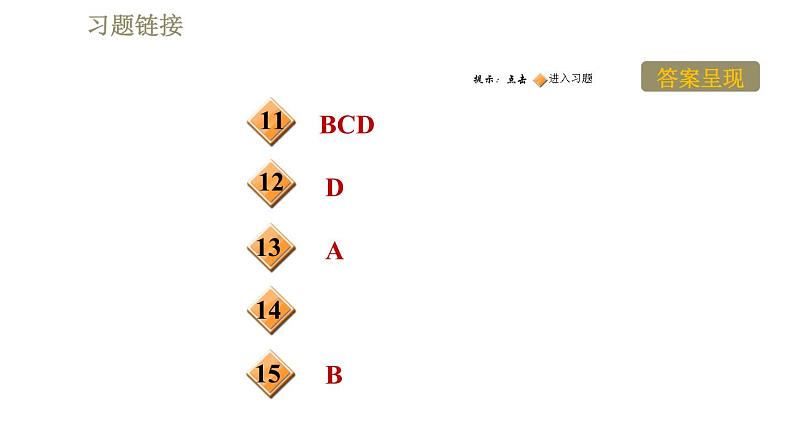

这是一份初中物理鲁教版 (五四制)九年级下册第六节 发电机图片ppt课件，共32页。PPT课件主要包含了答案呈现，发电电，BCD，答案A，答案C，机械能，电磁感应，答案发电电，答案B，答案BCD等内容，欢迎下载使用。

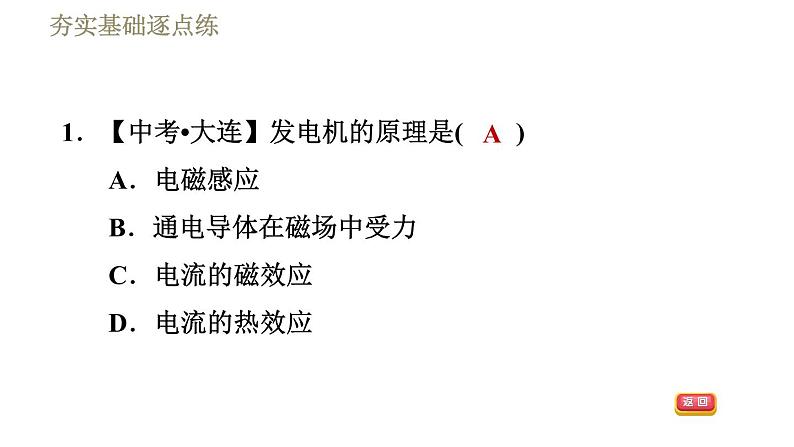

1．【中考•大连】发电机的原理是( )A．电磁感应 B．通电导体在磁场中受力C．电流的磁效应 D．电流的热效应
2．如图所示为手摇发电机模型。发电机是利用______________原理发电的，发电的过程是将________能转化为电能的过程；三峡水力发电是利用库区的水的高度比发电机高而具有的________能。

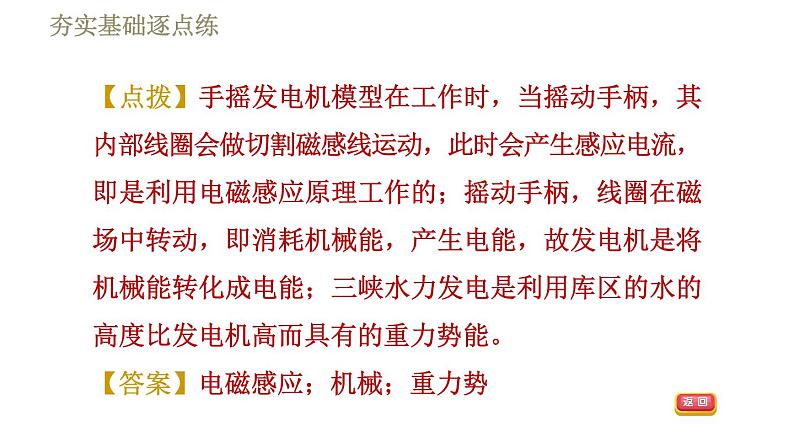

【点拨】手摇发电机模型在工作时，当摇动手柄，其内部线圈会做切割磁感线运动，此时会产生感应电流，即是利用电磁感应原理工作的；摇动手柄，线圈在磁场中转动，即消耗机械能，产生电能，故发电机是将机械能转化成电能；三峡水力发电是利用库区的水的高度比发电机高而具有的重力势能。
【答案】电磁感应；机械；重力势

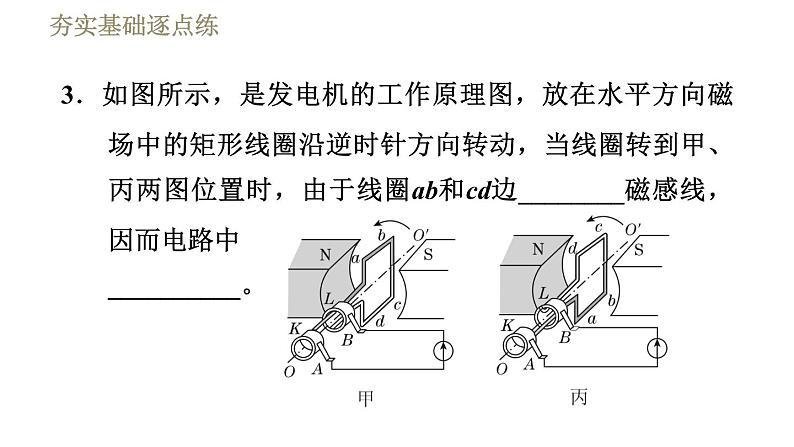

3．如图所示，是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到甲、丙两图位置时，由于线圈ab和cd边________磁感线，因而电路中__________。

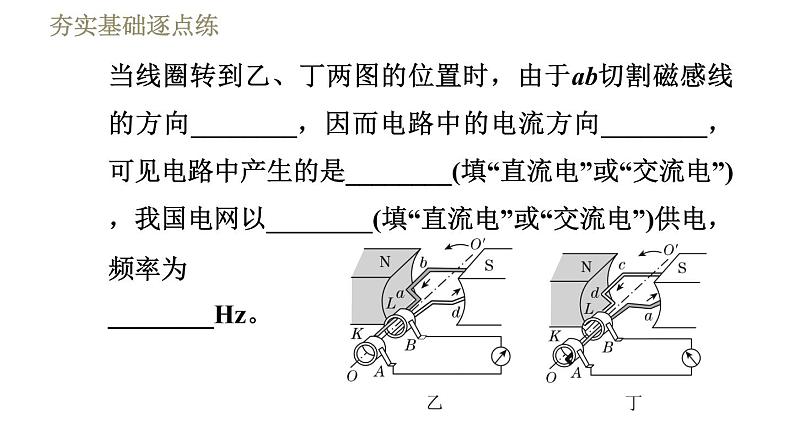

当线圈转到乙、丁两图的位置时，由于ab切割磁感线的方向________，因而电路中的电流方向________，可见电路中产生的是________(填“直流电”或“交流电”)，我国电网以________(填“直流电”或“交流电”)供电，频率为________Hz。
【点拨】甲图中，ab和cd边运动方向与磁感线方向平行，不切割磁感线，所以没有感应电流产生。乙图中ab边向下切割磁感线，而丁图ab边向上切割磁感线，ab边切割磁感线的方向相反，所以产生的电流方向也相反，发电机线圈中产生的是交流电。我国电网使用的是交流电，供电频率为50 Hz。
【答案】不切割；无感应电流；相反；相反；交流电；交流电；50
4．【中考•武威】如图所示，新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是( )
A．动圈式话筒B．扬声器C．电烙铁D．电磁起重机
5．当如图所示的手摇发电机大轮缓慢转动时，灵敏电流计的指针将( )A．向右偏转 B．向左偏转C．左右摆动 D．静止不动
【点拨】手摇发电机大轮转动时，发电机中的线圈切割磁感线的方向不断发生变化，产生方向不断变化的感应电流，使灵敏电流计的指针左右摆动，故C正确。
6．如图是某中学生发明的一款便携风力发电机，以保护套的形式套在手机外面，利用风为手机充电。它主要由风力机和发电机两部分组成，其中风力机实现把风能转化为叶片的____________，发电机利用____________的工作原理再把它转化为电能。
7．如图所示的闪光轮常安装在旱冰鞋、滑板车上，它主要由磁体、线圈和发光二极管组成。闪光轮类似于________(填“发电”或“电动”)机，当它滚动时，不断获得________能，最终通过发光二极管得到光能。
【点拨】当闪光轮滚动时，闪光轮中闭合电路的一部分线圈在磁场中做切割磁感线运动，此时电路中会产生感应电流，所以闪光轮类似于发电机，将机械能转化为电能，再通过发光二极管将电能转化为光能。
8．我国供生产和生活用的交流电的频率是50 Hz，下列说法中正确的是( )A．每秒电流方向改变220次B．每秒电流方向改变100次C．每秒电流方向改变2次D．每秒电流方向改变380次
【点拨】我国使用的是交流电，在一个周期之内电流方向变化两次，已知交流电频率f＝50 Hz，则每秒内交流电变化的次数是50×2次＝100次。
9．【中考•泰安】在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB运动时，能观察到灵敏电流计指针发生偏转。利用这一现象所揭示的原理，可制成的设备是( )A．发电机 B．电热器C．电动机 D．电磁铁
【点拨】由题图可知是研究电磁感应现象的装置，发电机是根据此现象所揭示的原理制造的，故选A。
10．王斌同学根据如图所示的原理，做了一台小型风力发电机，用以辅助照明。发电机工作时，发现灯泡发光较暗，下列措施不能够增加灯泡亮度的是( )A．提高线圈的转动速度 B．换用磁性较强的磁体C．把铜线圈换成铁线圈 D．换用匝数较多的线圈
【点拨】影响感应电流的大小的因素有线圈的匝数、磁场的强弱、线圈的转速，因此可以通过增加线圈匝数、换用磁性较强的磁体、提高线圈的转速来增大感应电流的大小，从而增加灯泡的亮度，故A、B、D不符合题意；铁线圈的电阻大于铜线圈的电阻，因此把铜线圈换成铁线圈会增大电路中的电阻，从而减小电路中的电流，使灯泡发光更暗，故C符合题意。故选C。
11．【多选】如图是直流发电机的工作原理图，关于直流发电机，下列说法中错误的是( )
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D．图中的E、F为换向器，它的作用是改变线圈中的电流方向
【点拨】发电机的线圈在转动过程中，不断周期性地切割磁感线，所以在线圈内产生了交流电，而供给外部电路的是直流电，所以A说法正确，B说法错误。直流发电机是根据电磁感应原理制成的，电动机是根据通电线圈在磁场中受力转动的原理制成的，所以C说法错误。
E、F为换向器，换向器的作用是将线圈中的交流电在输出时，变为直流电，未改变线圈中的电流方向，所以D说法错误。
12．【中考•湘潭】信用卡刷卡时其磁条经过刷卡机的缝隙，线圈处会产生感应电流。以下设备与信用卡刷卡时工作原理相同的是( )A．排气扇 B．电烤炉C．电动机 D．发电机
13．【中考•郴州】现在流行一款鞋，穿上它走路时，鞋会发光，站着不动就不会发光。则这款鞋发光的原理，从能量转化的角度分析正确的是( )A．机械能转化为电能，再转化为光能B．电能转化为机械能，再转化为光能C．机械能转化为光能，再转化为电能D．光能转化为机械能，再转化为电能
14．【中考•无锡】如图所示的是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生_________，线圈相当于电路中的_____。
15．【中考•聊城】如图所示，L为带动线圈转动的摇把，图中 表示指针可来回摆动的电流表，关于此工作原理图，下列说法正确的是( )
A．这是电动机的工作原理图B．用该原理可制作手摇发电机，转动摇把L让线圈转起来，电流表的指针来回摆动C．用该原理可制作手摇发电机，如果只拿掉电流表，其他电路连接不变，转动摇把L让线圈转动，线圈中会产生电流D．用该原理制成的机器正常工作时，电能转化为机械能
1．【中考•大连】发电机的原理是( )A．电磁感应 B．通电导体在磁场中受力C．电流的磁效应 D．电流的热效应
2．如图所示为手摇发电机模型。发电机是利用______________原理发电的，发电的过程是将________能转化为电能的过程；三峡水力发电是利用库区的水的高度比发电机高而具有的________能。
【点拨】手摇发电机模型在工作时，当摇动手柄，其内部线圈会做切割磁感线运动，此时会产生感应电流，即是利用电磁感应原理工作的；摇动手柄，线圈在磁场中转动，即消耗机械能，产生电能，故发电机是将机械能转化成电能；三峡水力发电是利用库区的水的高度比发电机高而具有的重力势能。
【答案】电磁感应；机械；重力势
3．如图所示，是发电机的工作原理图，放在水平方向磁场中的矩形线圈沿逆时针方向转动，当线圈转到甲、丙两图位置时，由于线圈ab和cd边________磁感线，因而电路中__________。
当线圈转到乙、丁两图的位置时，由于ab切割磁感线的方向________，因而电路中的电流方向________，可见电路中产生的是________(填“直流电”或“交流电”)，我国电网以________(填“直流电”或“交流电”)供电，频率为________Hz。
【点拨】甲图中，ab和cd边运动方向与磁感线方向平行，不切割磁感线，所以没有感应电流产生。乙图中ab边向下切割磁感线，而丁图ab边向上切割磁感线，ab边切割磁感线的方向相反，所以产生的电流方向也相反，发电机线圈中产生的是交流电。我国电网使用的是交流电，供电频率为50 Hz。
【答案】不切割；无感应电流；相反；相反；交流电；交流电；50
4．【中考•武威】如图所示，新型智能手机无线充电技术主要是应用电磁感应原理，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能产生电流，通过“磁生电”来实现充电。下列设备也是利用“磁生电”原理工作的是( )
A．动圈式话筒B．扬声器C．电烙铁D．电磁起重机
5．当如图所示的手摇发电机大轮缓慢转动时，灵敏电流计的指针将( )A．向右偏转 B．向左偏转C．左右摆动 D．静止不动
【点拨】手摇发电机大轮转动时，发电机中的线圈切割磁感线的方向不断发生变化，产生方向不断变化的感应电流，使灵敏电流计的指针左右摆动，故C正确。
6．如图是某中学生发明的一款便携风力发电机，以保护套的形式套在手机外面，利用风为手机充电。它主要由风力机和发电机两部分组成，其中风力机实现把风能转化为叶片的____________，发电机利用____________的工作原理再把它转化为电能。
7．如图所示的闪光轮常安装在旱冰鞋、滑板车上，它主要由磁体、线圈和发光二极管组成。闪光轮类似于________(填“发电”或“电动”)机，当它滚动时，不断获得________能，最终通过发光二极管得到光能。
【点拨】当闪光轮滚动时，闪光轮中闭合电路的一部分线圈在磁场中做切割磁感线运动，此时电路中会产生感应电流，所以闪光轮类似于发电机，将机械能转化为电能，再通过发光二极管将电能转化为光能。
8．我国供生产和生活用的交流电的频率是50 Hz，下列说法中正确的是( )A．每秒电流方向改变220次B．每秒电流方向改变100次C．每秒电流方向改变2次D．每秒电流方向改变380次
【点拨】我国使用的是交流电，在一个周期之内电流方向变化两次，已知交流电频率f＝50 Hz，则每秒内交流电变化的次数是50×2次＝100次。
9．【中考•泰安】在如图所示的实验装置中，闭合开关后，当左右移动导体棒AB运动时，能观察到灵敏电流计指针发生偏转。利用这一现象所揭示的原理，可制成的设备是( )A．发电机 B．电热器C．电动机 D．电磁铁
【点拨】由题图可知是研究电磁感应现象的装置，发电机是根据此现象所揭示的原理制造的，故选A。
10．王斌同学根据如图所示的原理，做了一台小型风力发电机，用以辅助照明。发电机工作时，发现灯泡发光较暗，下列措施不能够增加灯泡亮度的是( )A．提高线圈的转动速度 B．换用磁性较强的磁体C．把铜线圈换成铁线圈 D．换用匝数较多的线圈
【点拨】影响感应电流的大小的因素有线圈的匝数、磁场的强弱、线圈的转速，因此可以通过增加线圈匝数、换用磁性较强的磁体、提高线圈的转速来增大感应电流的大小，从而增加灯泡的亮度，故A、B、D不符合题意；铁线圈的电阻大于铜线圈的电阻，因此把铜线圈换成铁线圈会增大电路中的电阻，从而减小电路中的电流，使灯泡发光更暗，故C符合题意。故选C。
11．【多选】如图是直流发电机的工作原理图，关于直流发电机，下列说法中错误的是( )
A．直流发电机线圈内产生的是交流电，供给外部电路的是直流电B．直流发电机线圈内产生的是直流电，供给外部电路的也是直流电C．它是利用通电线圈在磁场中受到力的作用而转动的原理工作的D．图中的E、F为换向器，它的作用是改变线圈中的电流方向
【点拨】发电机的线圈在转动过程中，不断周期性地切割磁感线，所以在线圈内产生了交流电，而供给外部电路的是直流电，所以A说法正确，B说法错误。直流发电机是根据电磁感应原理制成的，电动机是根据通电线圈在磁场中受力转动的原理制成的，所以C说法错误。
E、F为换向器，换向器的作用是将线圈中的交流电在输出时，变为直流电，未改变线圈中的电流方向，所以D说法错误。
12．【中考•湘潭】信用卡刷卡时其磁条经过刷卡机的缝隙，线圈处会产生感应电流。以下设备与信用卡刷卡时工作原理相同的是( )A．排气扇 B．电烤炉C．电动机 D．发电机
13．【中考•郴州】现在流行一款鞋，穿上它走路时，鞋会发光，站着不动就不会发光。则这款鞋发光的原理，从能量转化的角度分析正确的是( )A．机械能转化为电能，再转化为光能B．电能转化为机械能，再转化为光能C．机械能转化为光能，再转化为电能D．光能转化为机械能，再转化为电能
14．【中考•无锡】如图所示的是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。这个手电筒壳体透明，可以清晰地看到里面有线圈，摇动时，可以感受到有一个物块在来回运动，小明猜想这个物块是磁体，依据是：物体运动时，闭合线圈切割磁感线产生_________，线圈相当于电路中的_____。
15．【中考•聊城】如图所示，L为带动线圈转动的摇把，图中 表示指针可来回摆动的电流表，关于此工作原理图，下列说法正确的是( )
A．这是电动机的工作原理图B．用该原理可制作手摇发电机，转动摇把L让线圈转起来，电流表的指针来回摆动C．用该原理可制作手摇发电机，如果只拿掉电流表，其他电路连接不变，转动摇把L让线圈转动，线圈中会产生电流D．用该原理制成的机器正常工作时，电能转化为机械能
