2020-2021学年浙江省丽水市普通高中高二下学期期末教学质量监控通用技术试题 word版

这是一份2020-2021学年浙江省丽水市普通高中高二下学期期末教学质量监控通用技术试题 word版，共9页。试卷主要包含了选择题等内容，欢迎下载使用。

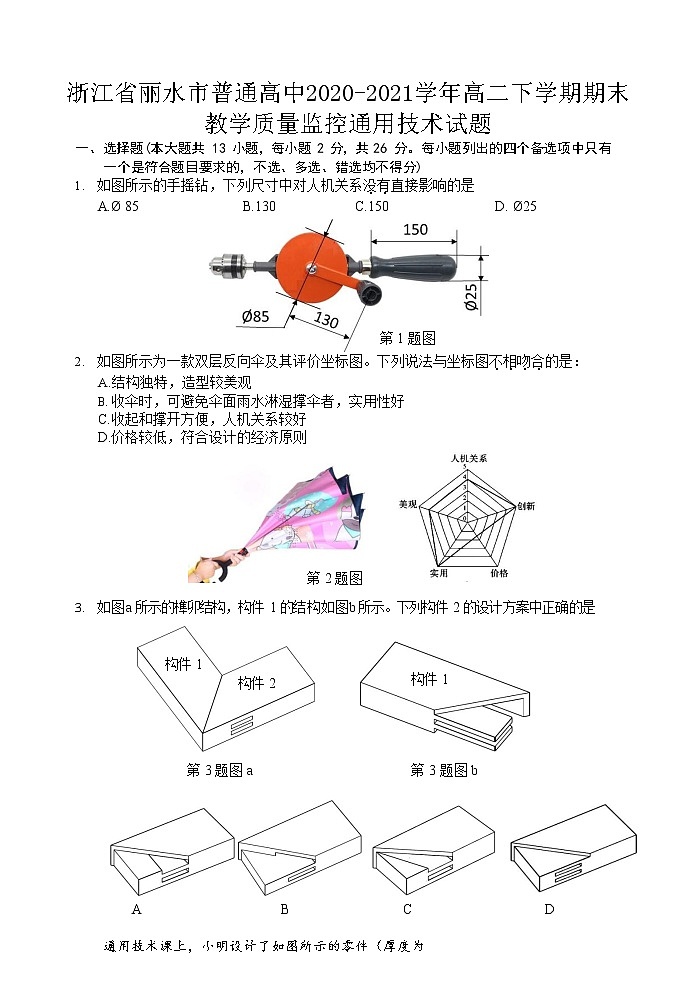

如图所示的手摇钻，下列尺寸中对人机关系没．有．直接影响的是
第 1 题图
A.Ø 85B.130C.150D. Ø25
如图所示为一款双层反向伞及其评价坐标图。下列说法与坐标图不．相．吻．合．的是：
结构独特，造型较美观
收伞时，可避免伞面雨水淋湿撑伞者，实用性好C.收起和撑开方便，人机关系较好
第 2 题图
D.价格较低，符合设计的经济原则
如图a 所示的榫卯结构，构件 1 的结构如图b 所示。下列构件 2 的设计方案中正确的是
构件 1
构件 2
构件 1
第 3 题图 a第 3 题图 b
ABCD

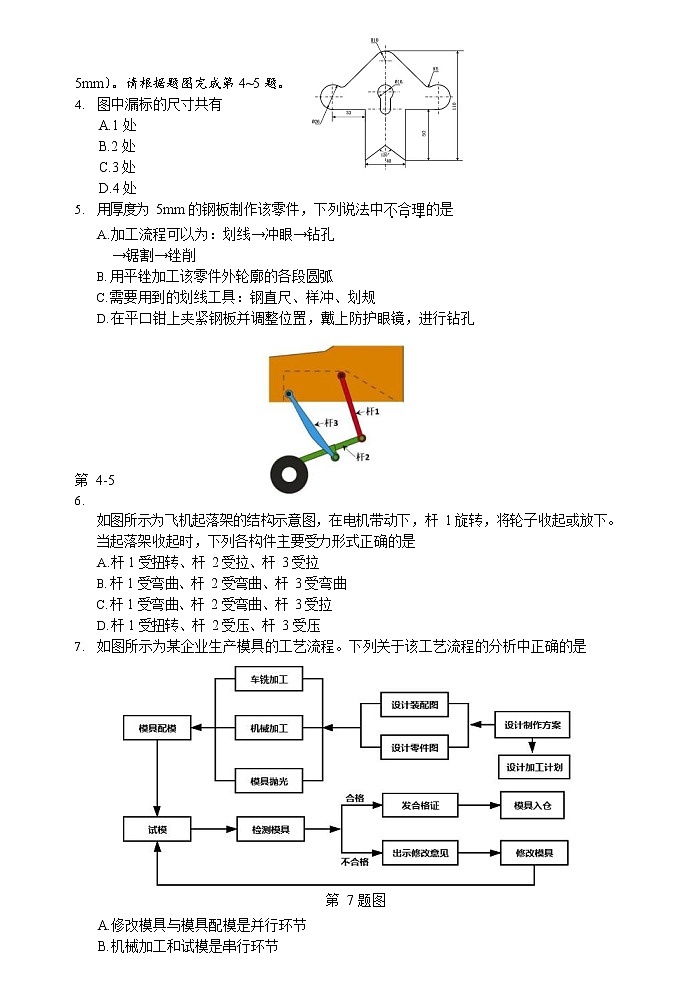

通用技术课上，小明设计了如图所示的零件（厚度为
5mm）。请根据题图完成第 4~5 题。
图中漏标的尺寸共有
A.1 处
B.2 处
C.3 处
D.4 处
用厚度为 5mm 的钢板制作该零件，下列说法中不．合．理．的是
加工流程可以为：划线→冲眼→钻孔
→锯割→锉削
用平锉加工该零件外轮廓的各段圆弧
需要用到的划线工具：钢直尺、样冲、划规
在平口钳上夹紧钢板并调整位置，戴上防护眼镜，进行钻孔
第 4-5
如图所示为飞机起落架的结构示意图，在电机带动下，杆 1 旋转，将轮子收起或放下。当起落架收起时，下列各构件主要受力形式正确的是
杆 1 受扭转、杆 2 受拉、杆 3 受拉
杆 1 受弯曲、杆 2 受弯曲、杆 3 受弯曲
杆 1 受弯曲、杆 2 受弯曲、杆 3 受拉
杆 1 受扭转、杆 2 受压、杆 3 受压
如图所示为某企业生产模具的工艺流程。下列关于该工艺流程的分析中正确的是
第 7 题图
A.修改模具与模具配模是并行环节B.机械加工和试模是串行环节
发合格证与入仓的时序可颠倒
为节约成本可去除出设计制作方案环节

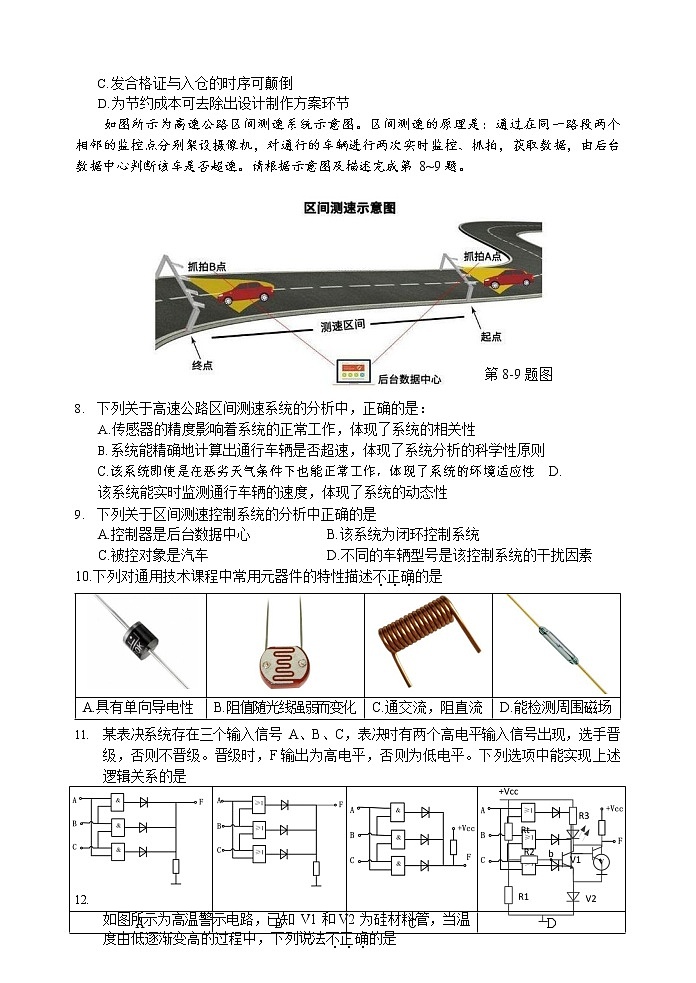

如图所示为高速公路区间测速系统示意图。区间测速的原理是：通过在同一路段两个相邻的监控点分别架设摄像机，对通行的车辆进行两次实时监控、抓拍，获取数据，由后台数据中心判断该车是否超速。请根据示意图及描述完成第 8~9 题。
第 8-9 题图
下列关于高速公路区间测速系统的分析中，正确的是：
传感器的精度影响着系统的正常工作，体现了系统的相关性
系统能精确地计算出通行车辆是否超速，体现了系统分析的科学性原则 C.该系统即使是在恶劣天气条件下也能正常工作，体现了系统的环境适应性 D.该系统能实时监测通行车辆的速度，体现了系统的动态性
下列关于区间测速控制系统的分析中正确的是
A.控制器是后台数据中心B.该系统为闭环控制系统
C.被控对象是汽车D.不同的车辆型号是该控制系统的干扰因素10.下列对通用技术课程中常用元器件的特性描述不．正．确．的是
A
B
C
D
某表决系统存在三个输入信号 A、B、C，表决时有两个高电平输入信号出现，选手晋级，否则不晋级。晋级时，F 输出为高电平，否则为低电平。下列选项中能实现上述逻辑关系的是
如图所示为高温警示电路，已知 V1 和 V2 为硅材料管，当温度由低逐渐变高的过程中，下列说法不．正．确．的是
A.Rt 是负温度系数热敏电阻B. LED 逐渐变亮
C. b 点的电位逐渐升高D.电压表的读数减小13．如图所示是小明设计的报警电路，当晚上有人进入仓库时，
发出声光报警信号。仓库大门被打开时，干簧管断开，大门关上时，干簧管闭合。下列分析中正确的是
第 12 题图
555 电路真值表
干簧管断开时，3 脚输出低电平B.减小 R1，可光线更弱时就`能报警
C.傍晚 V2 始终不发光，应增大 R6D.报警开始后，门被关上，报警仍能持续
二、非选择题(本大题共 4 小题，第 14 小题 6 分，第 15 小题 9 分，第 16 小题 3 分，第 17
小题 6 分，共 24 分)
第 14 题图
小明在发现维修工人用的脚手架（如图所示）移动很麻烦，小明决定在脚手架的支撑脚下面安装轮子现在需要设计一个连接件来连接支撑脚和轮子。请完成以下任务:
小明提出了下列设计要求，其中不．合．理．的是 ▲ ( 在下列选项中选择合适的选项，将序号填入“ ▲ ”处) A.连接件可安装的轮子，方便移动；
连接件与支撑脚之间采用铰连接； C.连接件有足够的强度；
小明设计了下列连接件，其中结构合理且适合学校金
工实验室加工的是 ▲ ( 在下列选项中选择合适的选项，将序号填入“ ▲ ”处)；
用大小合适的方钢制作你所选连接件方案，合理的加工流程为:A→ ▲ → ▲ →C(在“A.
划线；B.锯割；C.锉削；D.钻孔”中选择合适的选项，将序号填入“ ▲ ”处)；
要把轮子安装到连接件上，可采用的标准件是 ▲ 、 ▲ ( 在下列选项中选择合适的选项，将序号填入“ ▲ ”处)。
小明在医院里发现卧床的病人想斜靠时，需要他人帮忙把护理床（如图 a 所示）手动摇起，非常不方便且费劲。于是小明想设计一种电动装置来完成该功能。已知护理床的后半部分背部有一根带孔支撑杆，其结构如图 b 所示，电机已安装在床的横杆上。请你帮助小明设计该装置的机械部分，设计要求如下：
第 15 题 a
①连接件的结构简单，安装后牢固可靠；
②装置具有一定的强度，床后半部分能升起足够的角度，且可以在任意位置停留；
③用一个小型减速电机驱动，通过电机的正转或反转实现床板的摇起或者放下；
④材料自选。
小明发现问题的途径是 ▲ (在“A.收集信息；B.观察日常生活；C.技术试验”中选择合适的选项，将序号填入“ ▲ ”处)；
小明设想该装置安装后，采用遥控器来控制：按下升起或下降按钮后，电机驱动床板升起或者放下，到达最高或最低位置时电机会停止。按照小明的设想，该装置控制方式属于 ▲ ( 在“A.手动控制；B.自动控制”中选择合适的选项，将序号填人“ ▲ ”处)；
画出机械部分的设计草图，必要时用文字说明； (4)在设计草图上标注主要尺寸。
(5)安装好连接件后，为了检验其是否达到设计要求，小明进行了以下试验，其中合理的是
▲ （在以下试验方案中选择合适的一项，将序号填入“ ▲ ”处）。A.采用强化试验法：利用机器对支撑杆进行抗弯曲性能测试；
采用虚拟试验法：反复按动遥控器，观察连接机构是否损坏；
采用模拟试验法：反复按动遥控器，观察床板是否自如升起和下降。
请补全三视图中所缺的 3 条图线(超过 3 条图线倒扣分)。
如图所示为小明设计的土壤湿度控制系统实验电路，能将土壤湿度控制在合适的范围 内，当土壤湿度过低且蓄水池水位高于下限时，喷灌器 M2 工作，当湿度达到上限或蓄水池水位低于下限时，喷灌器停止工作。当蓄水池水位低于下限时，启动水泵 M1 从河道抽水到蓄水池，水位到底上限时，停止抽水，抽水期间，喷灌器不工作。蓄水 池的最初状态是蓄满水。
第 17 题 a
当湿度低于下限时，IC1 输出的电平为 ▲ （在“A.高电平；B.低电平；C.不能确定”
中选择合适的选项，将序号填入“ ▲ ”处）；
请你在虚线框内选择一个适当的逻辑门，并进行连接，实现上述功能；
现需调整湿度度范围，下限湿度调高，上限湿度不变，以下方法可行的是 ▲ （在A.先在下限时调大 RP1，再到上限时调小 RP2；B.先在上限时调大 RP1，再到下限时调小 RP2；C.在上限时调大 RP1，再到上限时调大 RP2 中选择合适的选项，将序号填入“ ▲ ”处）；
在冬天温度过低时，进行灌溉会冻伤农作物，为了解决这个问题，小明想改进原来电路，当温度过低时，喷灌器不工作，当温度高于下限时，喷灌器才可能工作（如 17 题 b 所示）。其中，Rt 为负温度热敏电阻。请你用不超过三个 2 输人或非门设计虚线框内的电路，实现上述功能。
通用技术参考答案与 评分标准（2021.7）

一、选择题 (本大题共13小题，每小题2分，共26分。每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分)
二、非选择题(本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共24分)
14.（每空1分，共6分）
（1）B；（2） A ；
（3）D、 B （顺序不可调换）（4）A、B。（顺序可调换）
15.（9分）
（1）B；
（2）B；
（3）如右图所示
1能和支撑杆连接1分；
2装置有一定强度1分
3能实现背位床面升起或下降功能1分；
④能实现任意位置停留1分
（4）标出支撑杆、电机轴连接尺寸1分，其他合理尺寸1分。（每处1分，共2分）
（5）C。（每空1分）
16.（3分）补对一条得1 分，多补1条扣1 分，扣完为止。

17.（6分）
（1）B；（1分）
（2）如图所示，共2分
（3）A；（1分）
（4）如图所示，全部连对得2分，共2分

A.具有单向导电性
B.阻值随光线强弱而变化
C.通交流，阻直流
D.能检测周围磁场
A
B
C
D
A
B
C
D
E
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
答案
A
D
A
C
B
C
B
C
A
C
A
B
D
