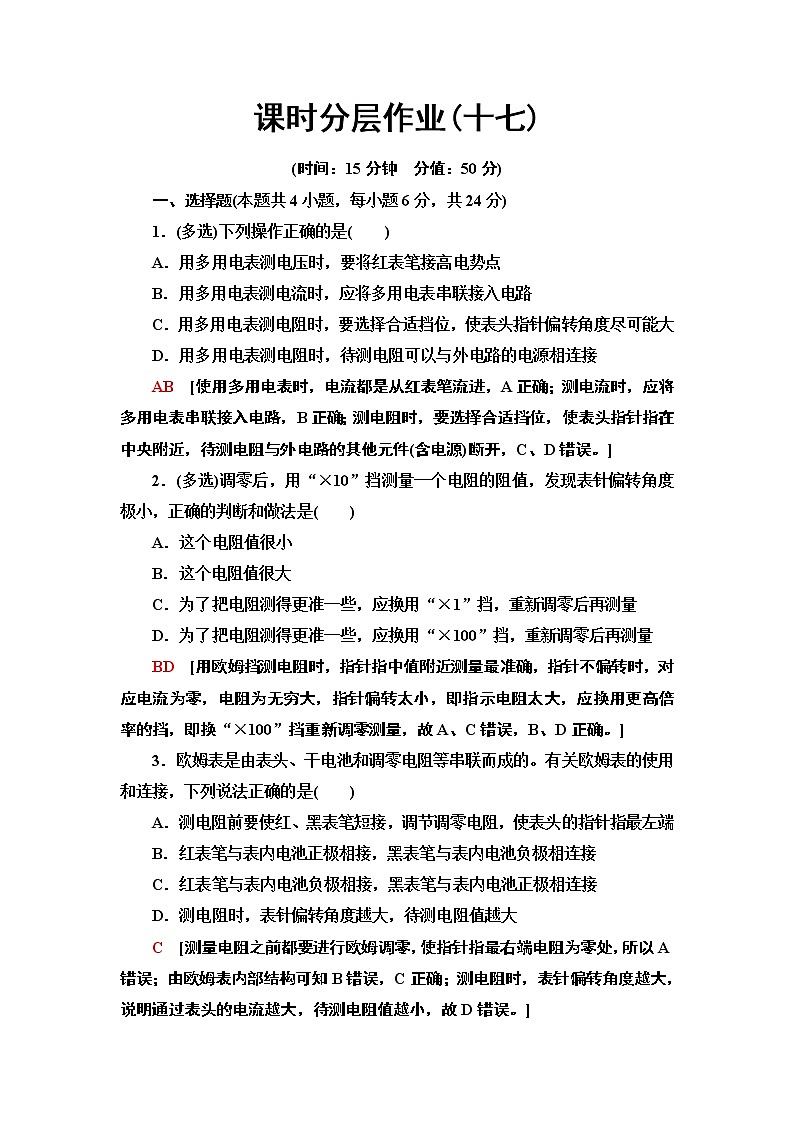

课时分层作业(十七)

(时间：15分钟　分值：50分)

一、选择题(本题共4小题，每小题6分，共24分)

1．(多选)下列操作正确的是(　　)

A．用多用电表测电压时，要将红表笔接高电势点

B．用多用电表测电流时，应将多用电表串联接入电路

C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大

D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接

AB　[使用多用电表时，电流都是从红表笔流进，A正确；测电流时，应将多用电表串联接入电路，B正确；测电阻时，要选择合适挡位，使表头指针指在中央附近，待测电阻与外电路的其他元件(含电源)断开，C、D错误。]

2．(多选)调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是(　　)

A．这个电阻值很小

B．这个电阻值很大

C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量

D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量

BD　[用欧姆挡测电阻时，指针指中值附近测量最准确，指针不偏转时，对应电流为零，电阻为无穷大，指针偏转太小，即指示电阻太大，应换用更高倍率的挡，即换“×100”挡重新调零测量，故A、C错误，B、D正确。]

3．欧姆表是由表头、干电池和调零电阻等串联而成的。有关欧姆表的使用和连接，下列说法正确的是(　　)

A．测电阻前要使红、黑表笔短接，调节调零电阻，使表头的指针指最左端

B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接

C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接

D．测电阻时，表针偏转角度越大，待测电阻值越大

C　[测量电阻之前都要进行欧姆调零，使指针指最右端电阻为零处，所以A错误；由欧姆表内部结构可知B错误，C正确；测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误。]

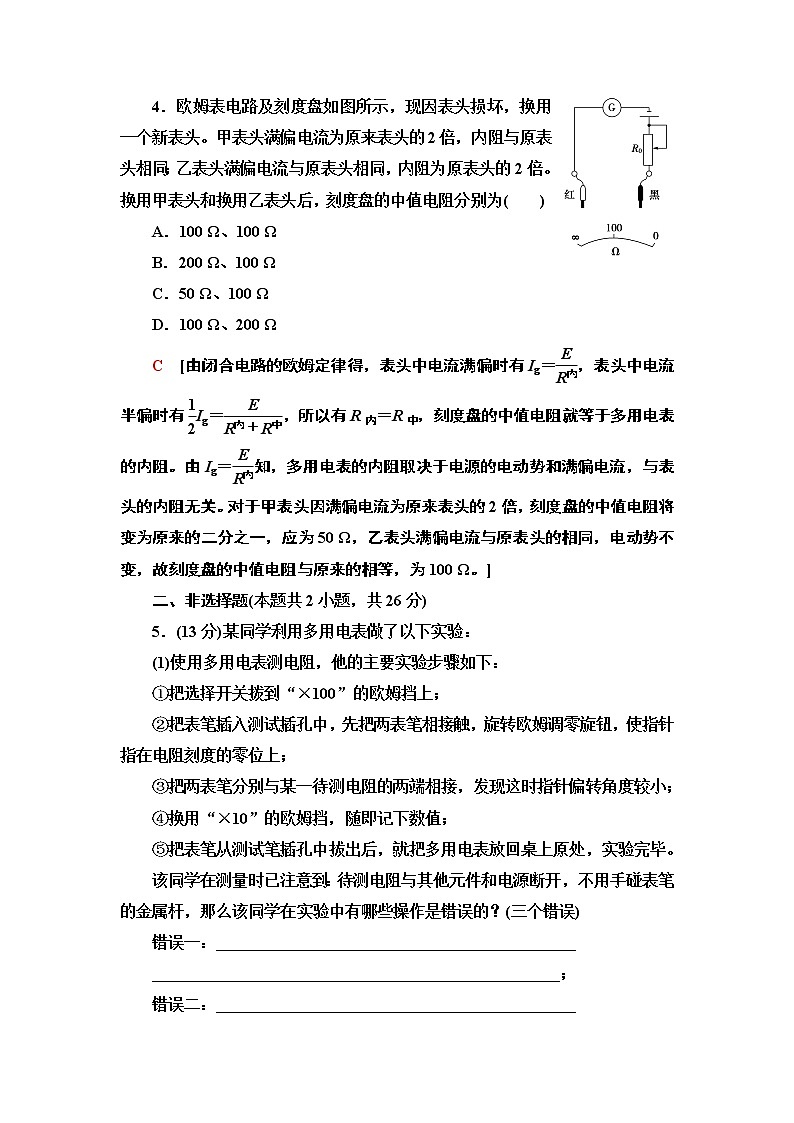

4．欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为(　　)

A．100 Ω、100 Ω

B．200 Ω、100 Ω

C．50 Ω、100 Ω

D．100 Ω、200 Ω

C　[由闭合电路的欧姆定律得，表头中电流满偏时有Ig＝，表头中电流半偏时有Ig＝，所以有R内＝R中，刻度盘的中值电阻就等于多用电表的内阻。由Ig＝知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关。对于甲表头因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50 Ω，乙表头满偏电流与原表头的相同，电动势不变，故刻度盘的中值电阻与原来的相等，为100 Ω。]

二、非选择题(本题共2小题，共26分)

5．(13分)某同学利用多用电表做了以下实验：

(1)使用多用电表测电阻，他的主要实验步骤如下：

①把选择开关拨到“×100”的欧姆挡上；

②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；

③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；

④换用“×10”的欧姆挡，随即记下数值；

⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。

该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)

错误一：_____________________________________________

___________________________________________________；

错误二：_____________________________________________

_____________________________________________________；

错误三：_____________________________________________

____________________________________________________。

(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100 mA”的量程，指针所示电流值为________mA；测直流电压时，用的是“50 V”的量程，则指针所示的电压值为________V。

[解析]　(1)换用“×10”的欧姆挡是错误的，指针偏转角度较小，应该换用倍率更大的挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至“OFF”挡或交流电压最高挡。

(2)由指针指示情况可读得电阻值为1 700 Ω，测直流电流时，用的是“100 mA”的量程，指针所示电流值应为23.4×2 mA＝46.8 mA，测直流电压时，用的是“50 V”量程，则指针所示的电压值为23.4 V。

[答案]　(1)换用“×10”的欧姆挡　没有重新进行欧姆调零　没有将选择开关旋至“OFF”挡或交流电压最高挡

(2)1 700　46.8(46.6～47.0均可)　23.4(23.3～23.5均可)

6．(13分)把一量程为6 mA、内阻为100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：

A．电源(E＝3 V，内阻不计)

B．变阻器(0～100 Ω)

C．变阻器(0～500 Ω)

D．红表笔

E．黑表笔

(1)变阻器选用________。

(2)红表笔接________端，黑表笔接________端。(均选填“N”或“M”)

(3)电流表2 mA刻度处换成电阻刻度，其表示电阻值为________Ω。

[解析]　(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏，Ig＝，解得R0＝400 Ω，故变阻器应选C。

(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端。

(3)电流I＝2 mA时，有I＝，解得Rx＝1 000 Ω。

[答案]　(1)C　(2)N　M　(3)1 000
