人教版 (新课标)选修33 几种常见的磁场课时练习

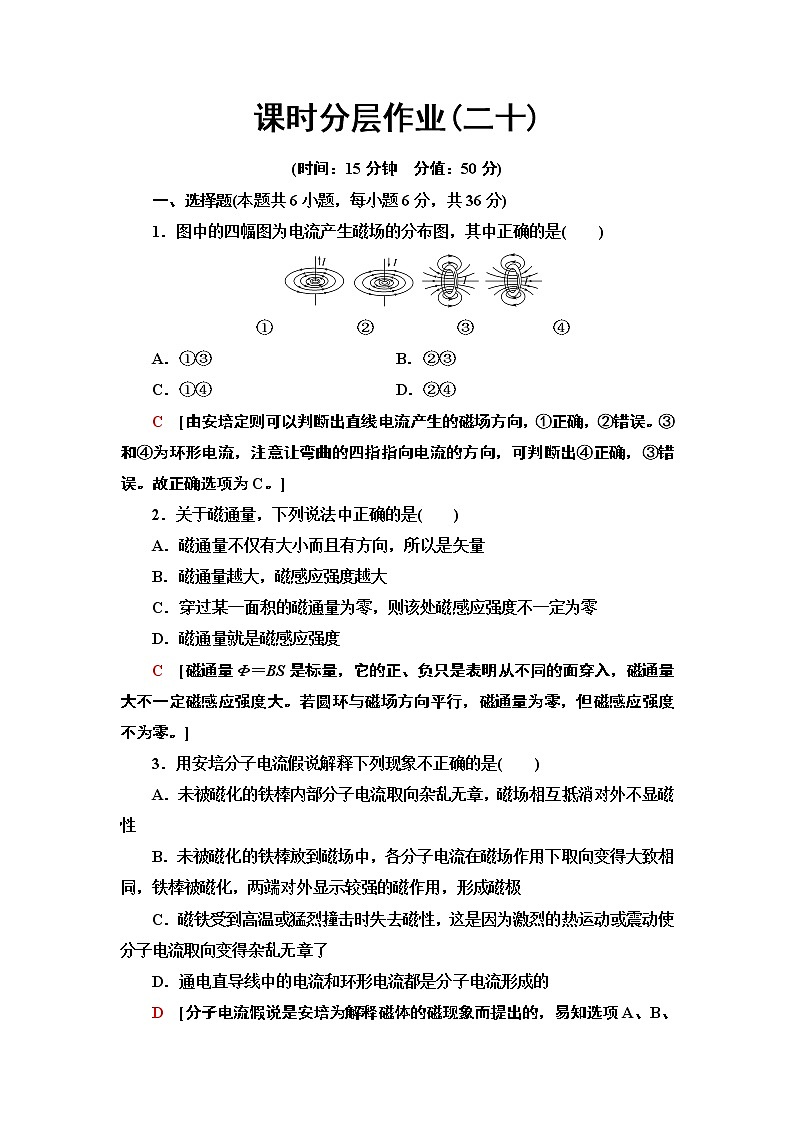

课时分层作业(二十)

(时间：15分钟　分值：50分)

一、选择题(本题共6小题，每小题6分，共36分)

1．图中的四幅图为电流产生磁场的分布图，其中正确的是(　　)

①　　　　　 ②　　　　　 ③　　　　　④

A．①③　　　　　　 B．②③

C．①④  D．②④

C　[由安培定则可以判断出直线电流产生的磁场方向，①正确，②错误。③和④为环形电流，注意让弯曲的四指指向电流的方向，可判断出④正确，③错误。故正确选项为C。]

2．关于磁通量，下列说法中正确的是(　　)

A．磁通量不仅有大小而且有方向，所以是矢量

B．磁通量越大，磁感应强度越大

C．穿过某一面积的磁通量为零，则该处磁感应强度不一定为零

D．磁通量就是磁感应强度

C　[磁通量Φ＝BS是标量，它的正、负只是表明从不同的面穿入，磁通量大不一定磁感应强度大。若圆环与磁场方向平行，磁通量为零，但磁感应强度不为零。]

3．用安培分子电流假说解释下列现象不正确的是(　　)

A．未被磁化的铁棒内部分子电流取向杂乱无章，磁场相互抵消对外不显磁性

B．未被磁化的铁棒放到磁场中，各分子电流在磁场作用下取向变得大致相同，铁棒被磁化，两端对外显示较强的磁作用，形成磁极

C．磁铁受到高温或猛烈撞击时失去磁性，这是因为激烈的热运动或震动使分子电流取向变得杂乱无章了

D．通电直导线中的电流和环形电流都是分子电流形成的

D　[分子电流假说是安培为解释磁体的磁现象而提出的，易知选项A、B、C都对；分子电流和宏观电流虽然都是运动电荷引起的，但产生的原因是不同的，D错。]

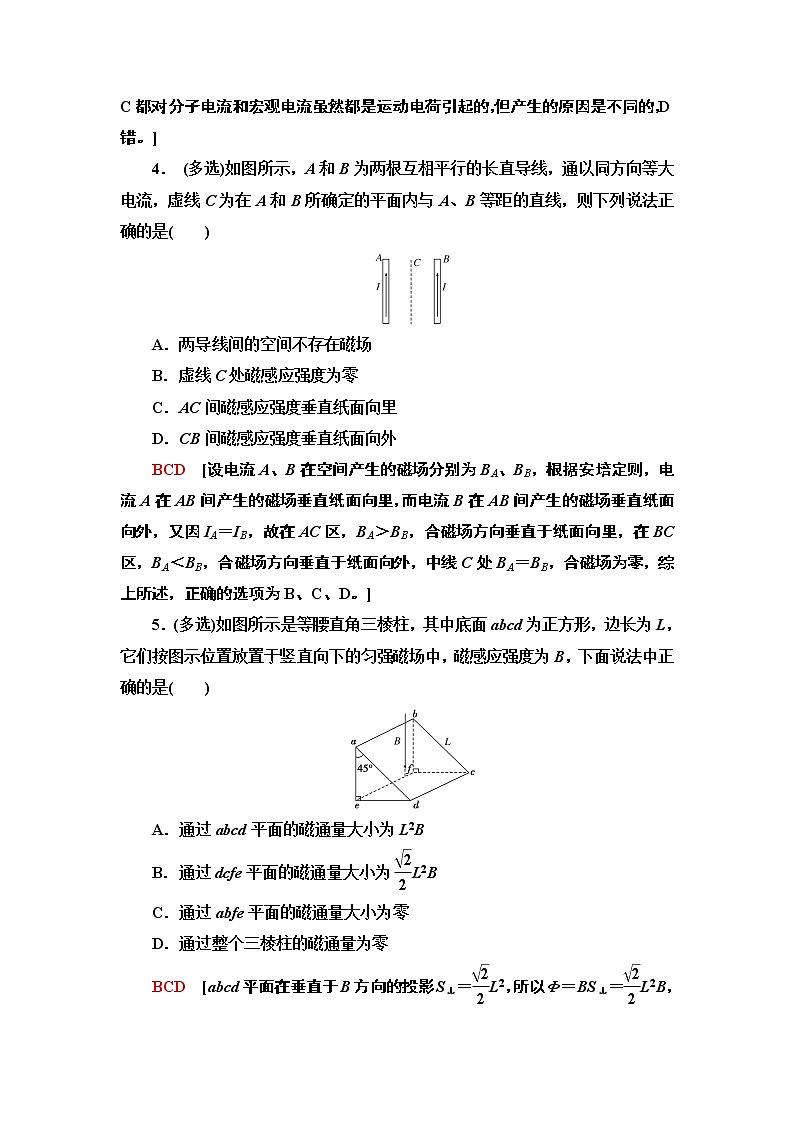

4． (多选)如图所示，A和B为两根互相平行的长直导线，通以同方向等大电流，虚线C为在A和B所确定的平面内与A、B等距的直线，则下列说法正确的是(　　)

A．两导线间的空间不存在磁场

B．虚线C处磁感应强度为零

C．AC间磁感应强度垂直纸面向里

D．CB间磁感应强度垂直纸面向外

BCD　[设电流A、B在空间产生的磁场分别为BA、BB，根据安培定则，电流A在AB间产生的磁场垂直纸面向里，而电流B在AB间产生的磁场垂直纸面向外，又因IA＝IB，故在AC区，BA＞BB，合磁场方向垂直于纸面向里，在BC区，BA＜BB，合磁场方向垂直于纸面向外，中线C处BA＝BB，合磁场为零，综上所述，正确的选项为B、C、D。]

5．(多选)如图所示是等腰直角三棱柱，其中底面abcd为正方形，边长为L，它们按图示位置放置于竖直向下的匀强磁场中，磁感应强度为B，下面说法中正确的是(　　)

A．通过abcd平面的磁通量大小为L2B

B．通过dcfe平面的磁通量大小为L2B

C．通过abfe平面的磁通量大小为零

D．通过整个三棱柱的磁通量为零

BCD　[abcd平面在垂直于B方向的投影S⊥＝L2，所以Φ＝BS⊥＝L2B，A错误；dcfe平面与B垂直，S＝L2，所以Φ＝L2B，B正确；abfe平面与B平行，S⊥＝0，Φ＝0，C正确；整个三棱柱穿进的磁感线和穿出的磁感线条数相等，抵消为零，所以Φ＝0，D正确。]

6．如图所示，两个同心放置的平面金属圆环，条形磁铁穿过圆心且与两环平面垂直，则通过两圆环的磁通量Φa、Φb间的关系是(　　)

A．Φa＞Φb

B．Φa＜Φb

C．Φa＝Φb

D．不能确定

A　[通过圆环的磁通量为穿过圆环的磁感线的条数，首先明确条形磁铁的磁感线分布情况，另外要注意磁感线是闭合的曲线。条形磁铁的磁感线在磁体的内部是从S极到N极，在磁体的外部是从N极到S极，内部有多少根磁感线，外部的整个空间就有多少根磁感线同内部磁感线构成闭合曲线。对两个圆环，磁体内部的磁感线全部穿过圆环，外部的磁感线穿过多少，磁通量就抵消多少，所以面积越大，磁通量反而越小。]

二、非选择题(14分)

7．如图所示，正方形线圈abcO边长为0.8 m，匀强磁场沿x轴正向，B＝0.2 T，线圈在图示位置绕Oz轴转过60°的过程中，穿过线圈的磁通量变化了多少？

[解析]　由题意，初磁通量

Φ1＝BSsin 0°＝0

末磁通量

Φ2＝BSsin 60°＝0.2×0.82×Wb

＝0.064 Wb≈0.11 Wb

所以ΔΦ＝Φ2－Φ1＝0.11 Wb。

[答案]　0.11 Wb
