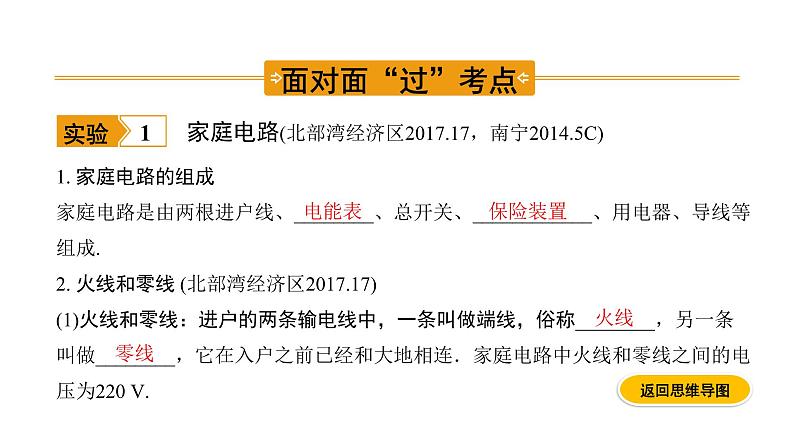

1. 家庭电路的组成家庭电路是由两根进户线、________、总开关、____________、用电器、导线等组成. 2. 火线和零线 (北部湾经济区2017.17)(1)火线和零线：进户的两条输电线中，一条叫做端线，俗称________，另一条叫做________，它在入户之前已经和大地相连．家庭电路中火线和零线之间的电压为220 V.

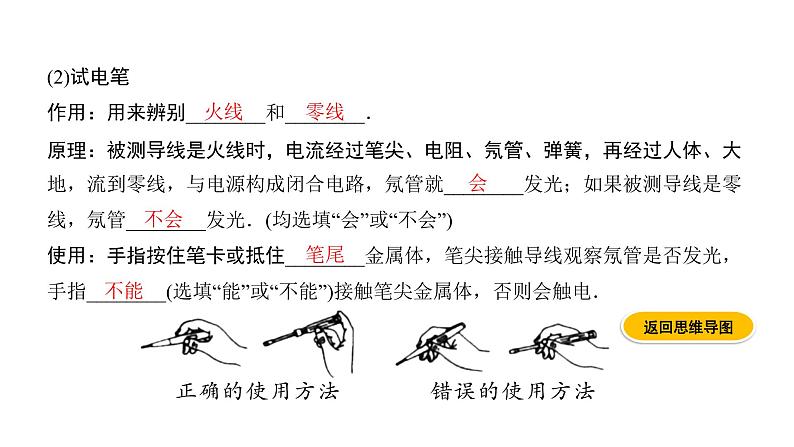

(2)试电笔作用：用来辨别________和________．原理：被测导线是火线时，电流经过笔尖、电阻、氖管、弹簧，再经过人体、大地，流到零线，与电源构成闭合电路，氖管就________发光；如果被测导线是零线，氖管________发光．(均选填“会”或“不会”)使用：手指按住笔卡或抵住________金属体，笔尖接触导线观察氖管是否发光，手指________(选填“能”或“不能”)接触笔尖金属体，否则会触电．

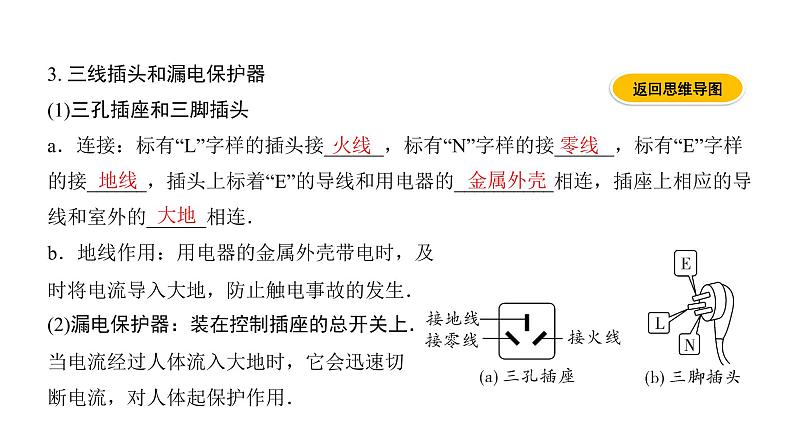

3. 三线插头和漏电保护器(1)三孔插座和三脚插头a．连接：标有“L”字样的插头接______，标有“N”字样的接______，标有“E”字样的接______，插头上标着“E”的导线和用电器的__________相连，插座上相应的导线和室外的______相连．b．地线作用：用电器的金属外壳带电时，及时将电流导入大地，防止触电事故的发生．(2)漏电保护器：装在控制插座的总开关上．当电流经过人体流入大地时，它会迅速切断电流，对人体起保护作用．
1. 家庭电路中电流过大的两个原因(1)用电器的总功率过大：a．大功率用电器的使用；b.多个用电器同时使用．(2)发生短路：火线和零线直接连通或用电器短路．2. 保险丝(1)作用：当电流过大时，保险丝由于温度升高而熔断、切断电路，起到保护的作用．(2)材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较________．为了用电安全，禁止用铜丝、铁丝等导线代替保险丝．
1. 电压越高越危险对人体的安全电压是不高于36 V．我国家庭电路的电压是________V，工厂用的动力电路的电压是380 V，高压输电线路的电压高达10～500 kV，都超出了人体安全电压，一旦发生触电，就会有生命危险．2. 常见的触电事故(1)触电事故：当人体成为闭合电路的一部分时，就会有电流通过．如果电流达到一定大小，就会发生触电事故．(2)常见触电类型：人体接触火线、零线触电；人体接触火线、大地触电；高压电弧触电；跨步电压触电．
(3)触电急救措施：立即________电源，必要时应对触电者进行急救，同时尽快通知医务人员抢救．3. 安全用电原则(北部湾经济区3年2考，南宁3年必考)★不接触低压带电体，不靠近高压带电体. ★更换灯泡、搬动电器前应________电源开关. ★不弄湿用电器，不损坏绝缘层. ★保险装置、插座、导线、家用电器等达到使用寿命应及时更换．4. 注意防雷高大建筑的顶端都有针状的金属物，通过很粗的金属线与大地相连，可以防雷，叫做避雷针．高压输电线最上面的两条导线也是用来防雷的.
1. (2017北部湾经济区17题2分)我国家庭电路的电压为______V；控制照明灯的开关应接在________(选填“火线”或“零线”)和照明灯之间．
2. (2014来宾16题2分)如图所示为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的______，房间里的电视机与电灯在电路中是______联的．
3. (2014钦州18题2分)如图所示，灯泡L发光，正确使用试电笔接触A点，试电笔氖管______，接触B点，试电笔氖管________．(均选填“发光”或“不发光”)
4. (2015北海16题2分)小军姐弟俩为妈妈庆祝母亲节，他们已用电饭锅做饭、电磁炉蒸鱼、开着油烟机炒菜，刚启动烤箱烤鸡时，家里的空气开关“跳闸”了，原因可能是____________________；小军暂不使用烤箱，在手湿的情况下重新合上空气开关(继续炒菜)，这个做法________(选填“符合”或“不符合”)安全用电原则．
5. (2019北部湾经济区4题2分)下列符合安全用电常识的是(　　)A. 在通电电线上晾晒衣服B. 家用电器的金属外壳不接地C. 在高压输电线下放风筝D. 搬动电器前应断开电源开关
6. (2018北部湾经济区3题2分)关于安全用电，下列做法正确的是(　　)A. 用湿布擦工作中的用电器B. 维修家用电器前要切断电源C. 发现有人触电时，立即用手把人拉开D. 在户外遇到雷雨天气时，躲在树下更安全7. (2015南宁4题2分)下列做法中，符合安全用电原则的是(　　)
8. (2014钦州9题3分)下列关于安全用电的说法，正确的是(　　)A. 当遇到有人触电时，必须及时用手把人拉开B. 三孔插座中的接地线可以省去，不影响安全C. 新增家用电器时，总电流不能超过电能表和供电线路允许的最大值D. 家庭电路的保险丝熔断后，可用铜丝代替
