2021学年第二节 滑轮及其应用课文配套课件ppt
展开
这是一份2021学年第二节 滑轮及其应用课文配套课件ppt,共30页。PPT课件主要包含了你知道这是什么吗,学习目标,定滑轮和动滑轮滑轮组,知识点,定滑轮,滑轮的构成,定滑轮为什么不省力,动滑轮,动滑轮的实质,滑轮组等内容,欢迎下载使用。

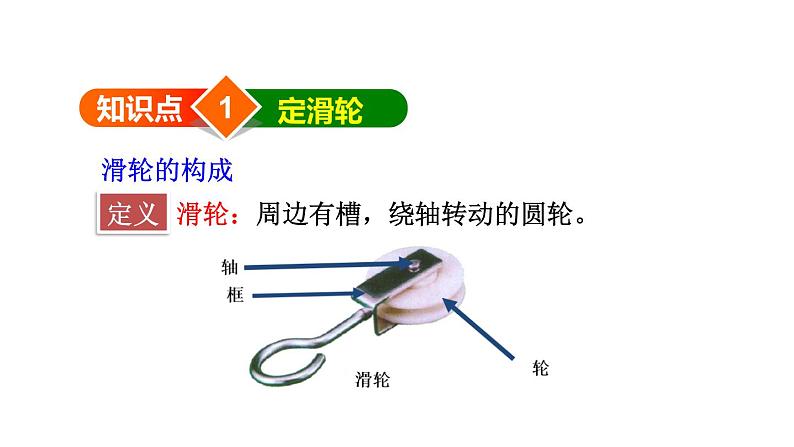

滑轮:周边有槽,绕轴转动的圆轮。

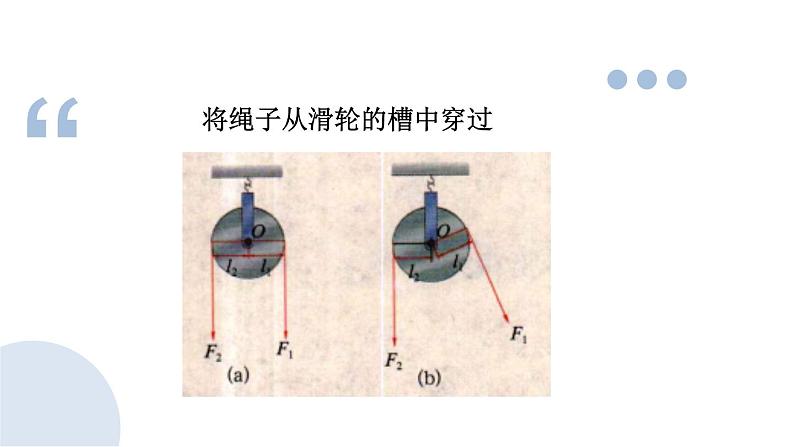

将绳子从滑轮的槽中穿过

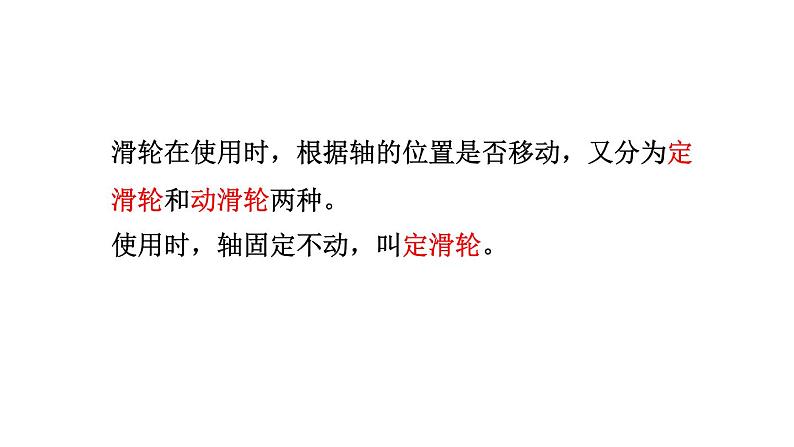

滑轮在使用时,根据轴的位置是否移动,又分为定滑轮和动滑轮两种。
使用时,轴固定不动,叫定滑轮。

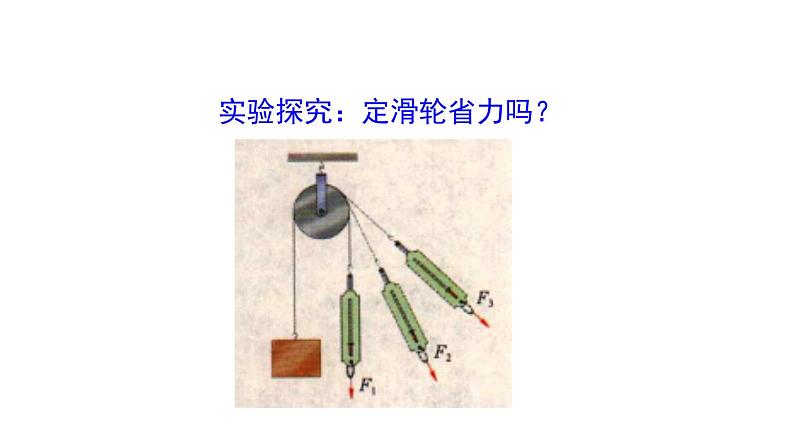

实验探究:定滑轮省力吗?
结论: 使用定滑轮不省力,不省距离;但可以改变力的方向。
滑轮属于杠杆类机械,由杠杆平衡原理分析滑轮实质。
l1=l2,F1=F2
1.支点在轴心O处。2.动力臂l1等于阻力臂l2。(1)定滑轮实际上就是等臂 杠杆。(2)不计摩擦时,拉力大小等 于重物的重力大小。(F=G)(3)拉力的方向与重物移动的方向相反。结论:使用定滑轮不省力,但可以改变施力的方向。
使用时,轴和重物一起移动,叫动滑轮。
实验探究:动滑轮省力吗?
实验:研究使用动滑轮提升物体时,分别在用力大小、方向的特点。
结论: 使用动滑轮可以省力; 但费距离,且不改变力的方向。
L1 =2L2,F1 = F2 /2
动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆。因此能省一半力。
A:支点在边缘O处。B:动力臂l1为阻力臂l2的2倍。动力F为阻力G的1/2倍,F=G/2。1. 动滑轮实质是动力臂为阻力臂2倍的杠杆。2. 在上述情况下,动力是阻力的1/2, 即 F=G/2。3. 拉力的方向与重物的移动方向相同。结论:使用动滑轮可以省力,但不能改变施力的方向。
定滑轮虽然能改变力的方向,使我们工作方便,但不能省力;而动滑轮虽然能省一半力,但不能改变力的方向,使用时经常感觉不便。于是人们就把定滑轮和动滑轮组合起来使用,把它们各自的优点结合起来,这样就组成了滑轮组。
实验:按右图中的装置进行实验,把提起重物所用的拉力大小和物重比较,再数一数承担物重的绳子有几股,你能发现什么?
拉力F的大小与吊起动滑轮的绳子段数n有关。动滑轮被几段绳子吊起,所用力就是物重的几分之一即F= G或F= (G+G动),S=nh。
知识拓展:用滑轮组水平拉物体前进实验表明,使用滑轮组拉重物时,若动滑轮重和摩擦不计,动滑轮被几股绳子拉住,所用的力就是物体与接触面摩擦力的几分之一。即F= f。
如图所示,拉力F的大小等于____。
轴不随物体一起运动的滑轮
不省力,也不费距离,但可以改变力的方向
轴随物体一起运动的滑轮
省力,但费距离,且不能改变力的方向
定滑轮与动滑轮的组合叫滑轮组
【例1】如图所示的是滑轮的两种用法,以下说法中正确的是( )A.甲是动滑轮,使用时不能省力B.乙是动滑轮,使用时可以省力C.甲是定滑轮,使用时可以省力D.乙是动滑轮,使用时不能省力
下列各图中利用了动滑轮的是( )
【例3】如图所示,物体做匀速直线运动,拉力F=60 N,则物体受到的摩擦力是( )A.60 N B.120 N C.20 N D.180 N
【中考·庆阳】用图示的滑轮或滑轮组,将同一物体匀速提高h,滑轮重和摩擦不计,最省力的是( ) A B C D
关于滑轮组,下列说法较全面的是( )A.一定省力,且能改变力的方向B.一定省力,但不能改变力的方向C.有时能省力,又能改变力的方向,有时可以省力,但不能改变力的方向D.肯定可以改变力的方向,省力与否要具体分析
【中考·桂林】小明利用如图所示的简单机械移动物体A时,沿不同方向分别用F1、F2、F3的力以不同速度匀速拉动物体时,忽略绳子与滑轮之间的摩擦,下列说法中正确的是( )A.F1=F2<F3 B.F1<F2<F3C.F1>F2>F3 D.F1=F2=F3
两个滑轮用如图所示的方式组合,用力F拉动绳端时,物体会向______(选填“左”或“右”)移动。其中A是_______滑轮,B是_____滑轮。
