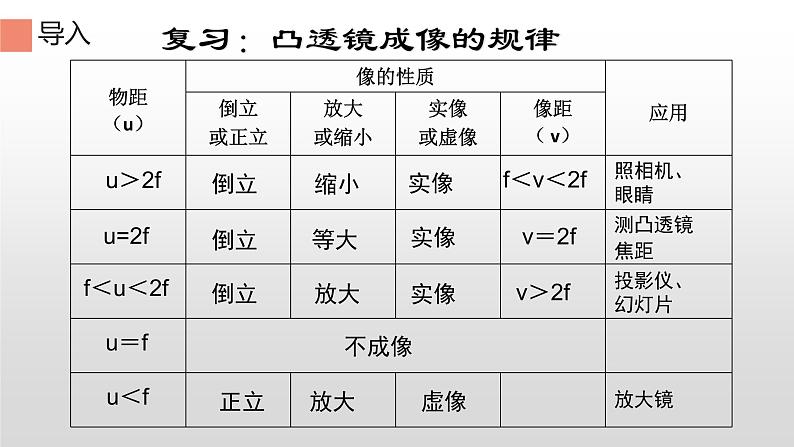

复习：凸透镜成像的规律

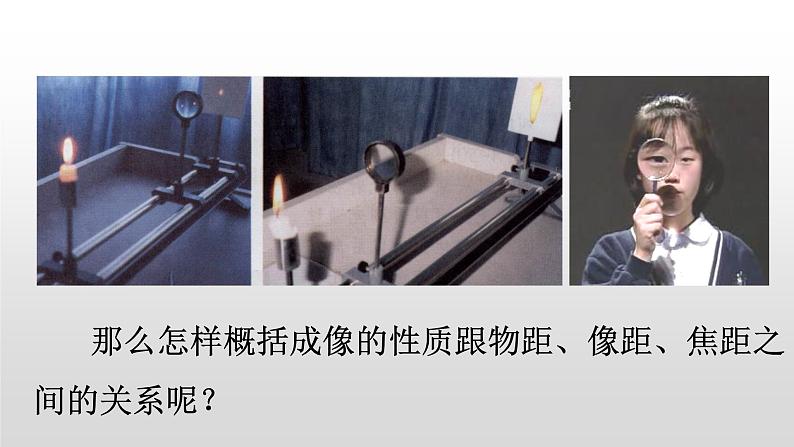

那么怎样概括成像的性质跟物距、像距、焦距之间的关系呢？

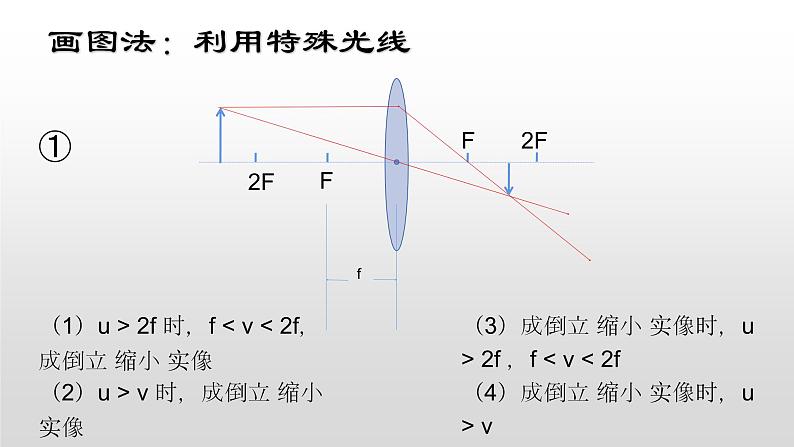

（1）u > 2f 时，f < v < 2f，成倒立 缩小 实像（2）u > v 时，成倒立 缩小 实像
（3）成倒立 缩小 实像时，u > 2f ，f < v < 2f（4）成倒立 缩小 实像时，u > v

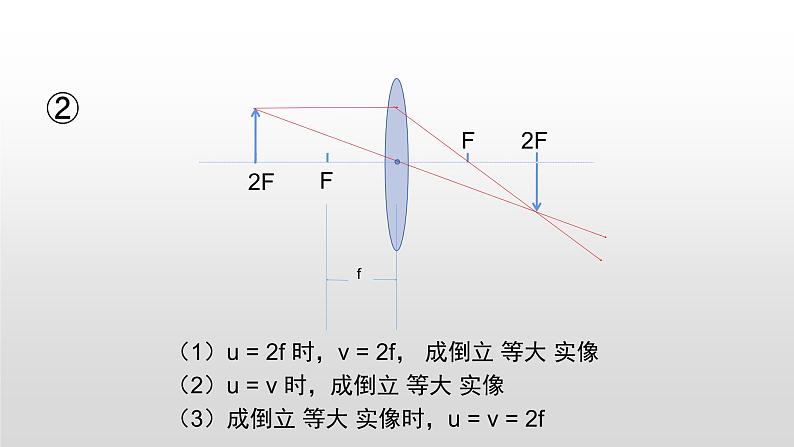

（1）u = 2f 时，v = 2f， 成倒立 等大 实像（2）u = v 时，成倒立 等大 实像（3）成倒立 等大 实像时，u = v = 2f

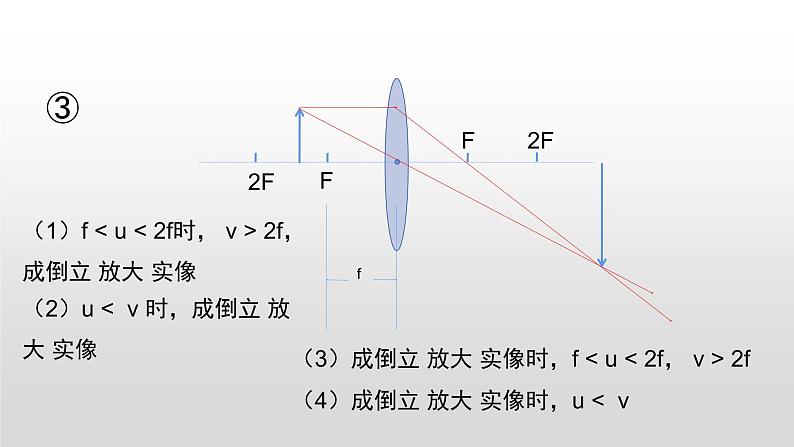

（1）f < u < 2f时， v > 2f，成倒立 放大 实像 （2）u < v 时，成倒立 放大 实像
（3）成倒立 放大 实像时，f < u < 2f， v > 2f（4）成倒立 放大 实像时，u < v

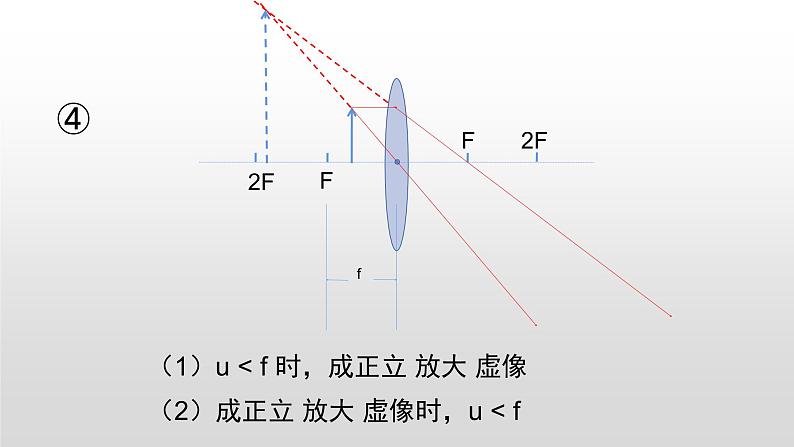

（1）u < f 时，成正立 放大 虚像 （2）成正立 放大 虚像时，u < f
u = f 时， 不成像
结合④⑤可知，当在光屏上看不到像时，有两种可能性：一是u = f，不成像；二是u ＜ f，成虚像.
（1）你能发现实像和虚像的分界点在什么位置吗？（2）你能发现放大和缩小的像的分界点在什么位置吗？（3）什么情况下像和物体在凸透镜两侧？什么情况下像和物体在凸透镜同侧？（4）成实像时，随着蜡烛靠近或远离透镜时，观察像的大小及像距的变化是怎样的？成虚像时规律一样吗？
一、两个分界点：（针对于物距）（1）焦点：实像（大于焦点）和虚像（小于焦点）的分界点，（2）2倍焦点：放大（大于2倍焦点）和缩小（小于2倍焦点）的分界点。二、一个重要结论： （1）物体在焦距之外，移动物体，越靠近透镜，所成实像越大，像就越远离透镜。 （2）物体在焦距之内，移动物体，越靠近透镜，所成虚像越小，像越靠近透镜。
一倍焦距分虚实；二倍焦距分大小;二倍焦点物像等；实像总是异侧倒；虚像总是同侧正；物近像远像变大;物远像近像变小；像儿跟着物体跑。
1、（1）如图所示，把点燃的蜡烛放在______处，光屏上出现缩小的像，把点燃的蜡烛放在______处，光屏上出现放大的像。　　（2）在物距不断减小的过程中，像距不断________，像的大小不断_________；当物距处于__________时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。
2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ） A、30 cm B、15 cm C、10 cm D、5 cm
解析：光屏上得不到像的可能性有两种：一是u = f,不成像；二是u ＜ f，成正立、放大的虚像.某物体放在凸透镜前20cm处时，无论怎样移动光屏，光屏上始终得不到像，则20cm ≤ f，则f ≥ 20cm，故只有A选项符合题意．
3、如图所示，是赵强同学用蜡烛、凸透镜和光屏研究凸透镜成像规律的实验装置，其中还需要调整的是_________________。调整后烛焰能在光屏上成____________立的实像，若想使像变大，应将蜡烛向______移。
4、一物体放在凸透镜前18 cm处，在透镜另一侧20 cm处成一清晰像，则此透镜的焦距 （ ） A、一定大于20 cm B、一定小于9 cm C、一定在10 cm到8 cm之间 D、一定在9 cm到10 cm之间
解析：由于本题中物像异侧，说明此像是一实像；又由于像距比物距大，可推知此像是一放大、倒立的实像，此时物体应在一倍焦距和二倍焦距之间，像在另一侧的二倍焦距之外．　　即f＜18 cm＜2f　①　　20 cm＞2f　②　　综合①②解得9 cm＜f＜10 cm．
5、小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前某处时，在透镜另一侧的光屏上观察到缩小的像。小明又把点燃的蜡烛置于原来的光屏处，则所成像的是（ ） A、倒立放大的实像 B、正立放大的虚像 C、倒立缩小的实像 D、倒立等大的实像
通过本节课的学习你获得哪些信息呢？结合本节知识你知道如何测定凸透镜焦距吗?有几种方法呢？
