浙江省2021年科学中考真题分类汇编：电磁学（word版附解析）

这是一份浙江省2021年科学中考真题分类汇编：电磁学（word版附解析），共25页。试卷主要包含了单选题，填空题，解答题，实验探究题，综合说理题等内容，欢迎下载使用。
一、单选题
1.（2021·台州）电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是( )
A. 超负荷使用插座 B. 用湿手触摸开关
C. 将插头的接地插脚掰弯使用 D. 放风筝时远离高压设备
2.（2021·湖州）以下四幅家庭电路图中，连接正确的是（ ）
A. B.
C. D.
3.（2021·宁波）1909年起，英国科学家卢瑟福和他的助手用一束带正电荷的极高速a粒子流轰击一片很薄的金箔，并根据如图所示的实验现象和已有知识，在1911年提出了原子的有核模型。要解释本实验现象产生的原因，下列知识中不需要用到的是( )
A. 同种电荷相互排斥 B. 电荷的定向移动形成电流
C. 力是改变物体运动状态的原因 D. 一个a粒子的质量比一个电子的质量大得多

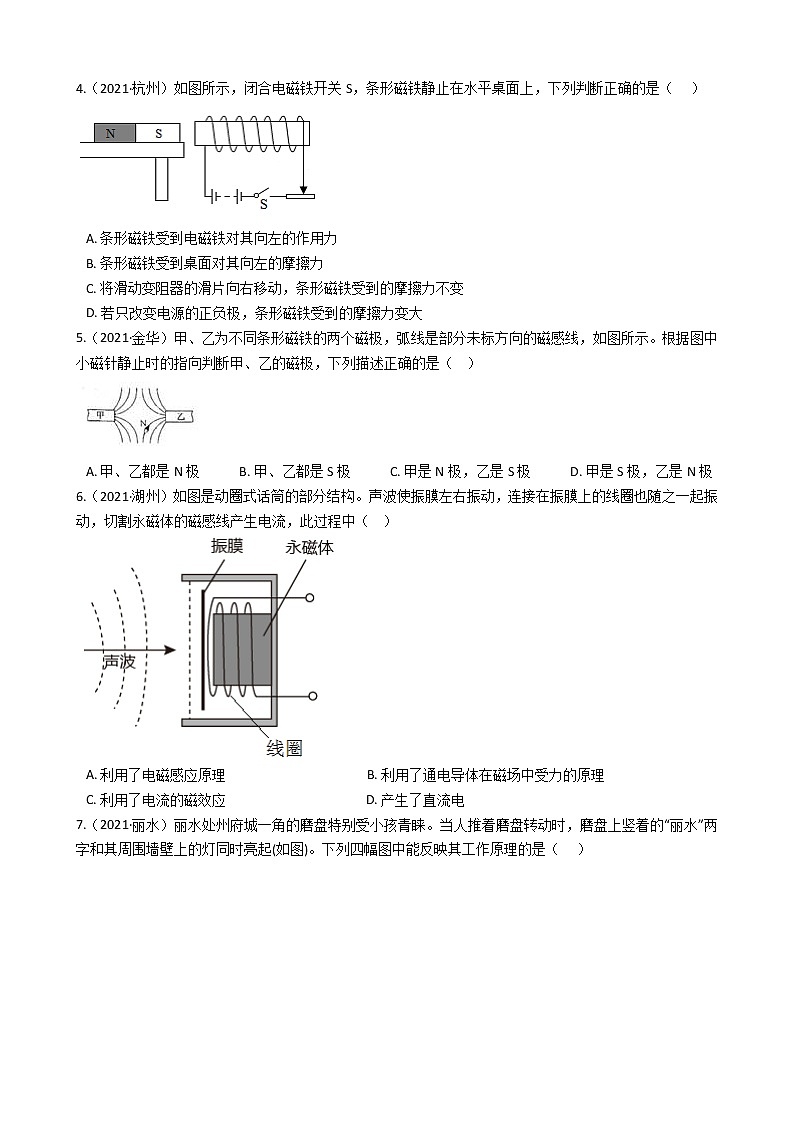

4.（2021·杭州）如图所示，闭合电磁铁开关S，条形磁铁静止在水平桌面上，下列判断正确的是（ ）
A. 条形磁铁受到电磁铁对其向左的作用力
B. 条形磁铁受到桌面对其向左的摩擦力
C. 将滑动变阻器的滑片向右移动，条形磁铁受到的摩擦力不变
D. 若只改变电源的正负极，条形磁铁受到的摩擦力变大
5.（2021·金华）甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（ ）
A. 甲、乙都是N极 B. 甲、乙都是S极 C. 甲是N极，乙是S极 D. 甲是S极，乙是N极
6.（2021·湖州）如图是动圈式话筒的部分结构。声波使振膜左右振动，连接在振膜上的线圈也随之一起振动，切割永磁体的磁感线产生电流，此过程中（ ）
A. 利用了电磁感应原理 B. 利用了通电导体在磁场中受力的原理
C. 利用了电流的磁效应 D. 产生了直流电

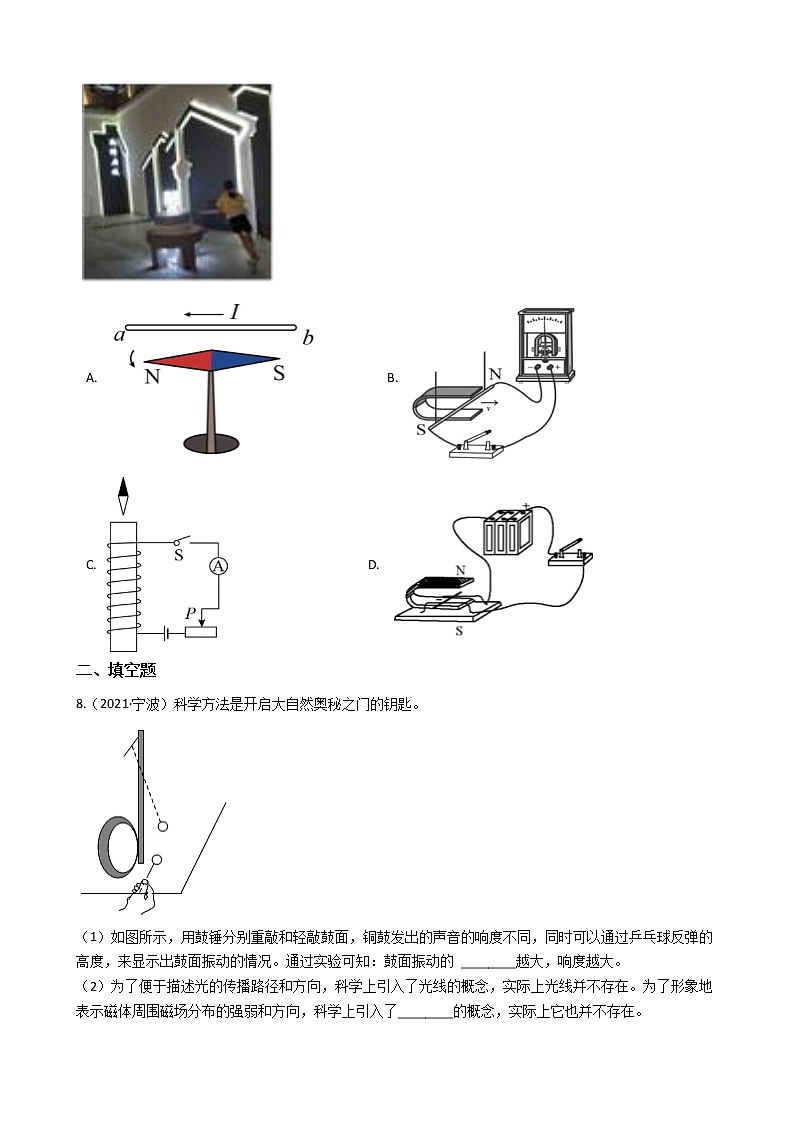

7.（2021·丽水）丽水处州府城一角的磨盘特别受小孩青睐。当人推着磨盘转动时，磨盘上竖着的“丽水”两字和其周围墙壁上的灯同时亮起(如图)。下列四幅图中能反映其工作原理的是（ ）
A. B.
C. D.
二、填空题
8.（2021·宁波）科学方法是开启大自然奥秘之门的钥匙。
（1）如图所示，用鼓锤分别重敲和轻敲鼓面，铜鼓发出的声音的响度不同，同时可以通过乒乓球反弹的高度，来显示出鼓面振动的情况。通过实验可知：鼓面振动的 ________越大，响度越大。
（2）为了便于描述光的传播路径和方向，科学上引入了光线的概念，实际上光线并不存在。为了形象地表示磁体周围磁场分布的强弱和方向，科学上引入了________的概念，实际上它也并不存在。
9.（2021·宁波）夏天的紫外线较强，人们在户外活动时间过长，会造成皮肤灼伤，甚至诱发皮肤癌。小宁利用紫外光敏电阻对紫外线较灵敏的性质，设计了如图所示电路。当户外紫外线增强到设定值时，S2闭合，电动机转动，遮阳棚防紫外线的遮阳布展开。
（1）调试时发现，当户外紫外线增强到设定值时，S2仍未闭合。为了达到设计要求，需要把滑动变阻器R1的滑片P向________(填“左”或“右”)移动。
（2）从安全用电的角度分析，进户线a应该是________线。
10.（2021·杭州）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是________V；对于人体，一般情况下________以下的电压才是安全的；安全用电原则是不接触________，不靠近________。
11.（2021·温州）“地漏”（如图甲）是连接排水管道与室内地面的接口。“磁悬浮地漏”相对于传统地漏具有较多优点，如排水速度可随积水深度自动调节、在不排水时能密封管道等。
（1）若地漏不密封，排水管内臭气会扩散到室内。从微观角度解释该现象：________。
（2）磁悬浮地漏的工作原理如图乙。
①当密封盖上方无水时，在磁体B作用下，磁体A将密封盖顶起。若磁体A下端为N极，则磁体B上端为________极。
②当密封盖上方有水时，密封盖下移，开始排水。积水越多，则排水口越大，其原因是________。
12.（2021·嘉兴）电动机在现代生产、生活中有广泛的应用，
（1）如图所示是电动机原理图， 将通电线圈abcd置于磁场中，线圈的ab、cd边受到________，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中________来实现倒车。
13.（2021·衢州）绿色生态理念要求人们注重环保节能。如图是额定功率为5W的LED灯与60W的白炽灯，LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。
（1）使用________灯照明更符合绿色生态理念。
（2）两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为________。
14.（2021·台州）某电热器的简化电路如图所示，可通过转动旋钮开关实现加热和保温功能。该电热器额定电压为220伏，R1=2000欧，R2=484欧。
（1）开关转至ac位置时，电阻R1和R2的连接方式是________。
（2）开关转至bd位置时，该电热器可实现________功能、它的额定功率是________瓦。
三、解答题
15.（2021·杭州）如图电路中，电源电压恒为，灯泡规格是“3V 0.75”。
（1）灯泡正常工作时，电压表V1、V2示数分别为多少?滑动变阻器接入的电阻为多少?
（2）灯泡正常工作4分钟，整个电路消耗的电能是多少?
16.（2021·金华）便携式无线加湿器，让你随时随地实现加湿自由。某品牌便携式无线加湿器，通过旋转开关S接触不同触点，实现高、低两个档位的转换，其简化的工作电路如图所示，铭牌上的部分参数如下表。
完成下列问题：
（1）旋转开关S接触“bc”两触点时，加湿器属于________档位；
（2）加湿器低档位工作时，电路通过的电流多大？
（3）加湿器高档位工作6小时，将消耗多少电能？
17.（2021·温州）图甲所示为一种水下滑翔机，图乙是其部分结构示意图。该滑翔机通过液压泵将油在内、外油囊间来回转移，从而改变浮力大小以达到上浮和下潜的目的，再结合其它技术即可滑行，以执行海洋环境的监测任务。
（1）该滑翔机具有低能耗、高续航的特点，电池一次充电后能提供1千瓦时电能。它在整个运动过程中前进速度保持米/秒，但只有9％的时间耗电，耗电时功率仅为4瓦。该滑翔机充电一次总共能航行的路程为多少千米？
（2）该滑翔机总重515牛。当外油囊中无油时，滑翔机排开水的体积为米3。已知海水密度随深度变化情况如图丙所示。当该滑翔机在600米深度悬浮时，外油囊中油的体积为多少米3。（忽略海水压强对油和滑翔机外壳体积的影响）
18.（2021·绍兴）某兴趣小组设计了一种恒温箱电路,如图甲所示,工作电路电源电压U1=220V,R1=242Ω。控制电路电源电压U2=3V,R2=300Ω,热敏电阻R能即时感知恒温箱内温度,其阻值与温度的关系如图乙, 不计线圈的电阻。当线圈中的电流大于或等于40mA时, 继电器的衔铁被吸合,动触点A与静触点B接触; 当线圈中的电流小于或等于30mA时衔铁被释放,动触点A与静触点C接触。求:
（1）闭合开关S1和S2,恒温箱开始工作,此时衔铁的动触点A与________(选填“B”或“C”)静触点相接触。
（2）电热丝R1正常工作5分钟消耗的电能。
（3）分析计算恒温箱正常工作时的温度变化范围。
19.（2021·湖州）小萍同学想利用图甲所示电路研究通过小灯泡(额定电压为3伏)的电流与它两端电压的关系。她根据图甲完成图乙的部分连接，待连接完整后，移动滑动变阻器滑片，记录了多组数据，作出了图像a，还作出了电流大小与电源电压大小的关系图像b(如图丙所示)。(已知滑动变阻器最大阻值为20欧)。
（1）根据图甲将图乙中的实物图连接完整。(要求：滑动变阻器滑片向右移动，小灯泡变亮)
（2）根据图像a，描述通过小灯泡的电流与小灯泡两端电压的关系。________
（3）当电流表示数为时，电压表的示数为多少?
（4）图丙阴影部分的面积表示________。
20.（2021·台州）如图是某兴小组制作的“电子秤”的结构简图，其中的电磁铁和永磁体之间相互排斥。对秤盘产生向上的力。当秤盘上放置质量不同的物体时，可通过调节滑动变阻器改变电流大小，从而改变斥力大小。使指针始终指在“a”位置。此时，该电子秤所称量物体质量m跟电路中电流I的关系可视为：m=k(k为500克/安)。据此原理、可将电流表改装成“质量显示仪”达到称量质量的目的。
（1）图中电磁铁和水磁体之间要产生斥力，则永磁体下端应为________极。
（2）当放上物体后，为了使指针仍处在"a”位置，必须将滑动变阻器滑片向________端移动。
（3）图中电源电压为9伏，线圈电阻为10欧、线圈允许通过的最大电流为安，滑动变阻器规格为“50Ω 0.2A"，电流表量程为安。
①计算该电子秤所能称量物体质量的范围________.
②要增大该电子秤的称量范围，以下方法可行的是________。(假设弹簧等元件均能正常工作)
A．增大电源电压
B．换用"100Ω；1A”的滑动变阻器
C．电流表的量程换用“0~3安”
21.（2021·台州）是某简易吊装机、其简化结构如图乙所示。
（1）吊装机工作时，顶端定滑轮的作用是________。
（2）吊装机总重为1500牛，其重力作用线通过A点。结合乙图数据计算，当吊装机匀速吊起重物时，为防止翻倒，最多能吊起多少牛的重物？
（3）吊装机在使用时，通常在一定位置压上配重防止翻倒。将同一配重分别放在图中D，E，F处时，能达到最佳防翻效果的是________。
（4）电动机的额定功率是1200瓦，正常工作时消耗的电能有75%转化为重物的机械能。当吊装机配重足够时，可在10秒内使重物匀速上升3米，求所吊重物受到的重力大小。
22.（2021·宁波）如图甲所示电路，电源电压恒定不变，灯泡L上标有“6V 2.4W"字样，其灯丝电阻随温度的升高而增大；OA、OB、OC是三条阻值不同且不变、粗细均匀的金属丝(同一条金属丝的阻值与其长度成正比)。闭合开关S，当滑片P从A点滑到O点过程中，电流表示数和灯泡L亮度均保持不变。
（1）求灯泡L正常发光时，通过灯泡L的电流大小。
（2）金属丝OA的电阻Ra=________Ω。
（3）继续滑动图甲中滑片P到OB段，当PB= 23 OB时，电流表示数为；当PB= 12 OB时，小灯泡正常发光。用图甲中的电源、小灯泡和三条金属丝连成图乙所示电路。闭合开关S，使滑片P在OC上移动，当PO= 13 OC时，电压表示数为；当PO= 14 OC时，电压表示数为。求金属丝OC的电阻Rc的大小和电源电压大小。
23.（2021·嘉兴）学习了电学知识后，某科学兴趣小组开展制作“电热水壶”的项目化学习。
【项目任务】制作一款电热水壶。经过小组同学讨论后确定电热水壶的要求如下：容积：1L：
功能：①加热：②保温：
性能：能在7分钟内将1L水从20℃加热到100℃(不计热量损失)。
（1）【方案设计】为实现上述功能，同学们利用两个不同阻值的电阻（R1
