初中第七章 电路7.2 欧姆定律 电阻习题

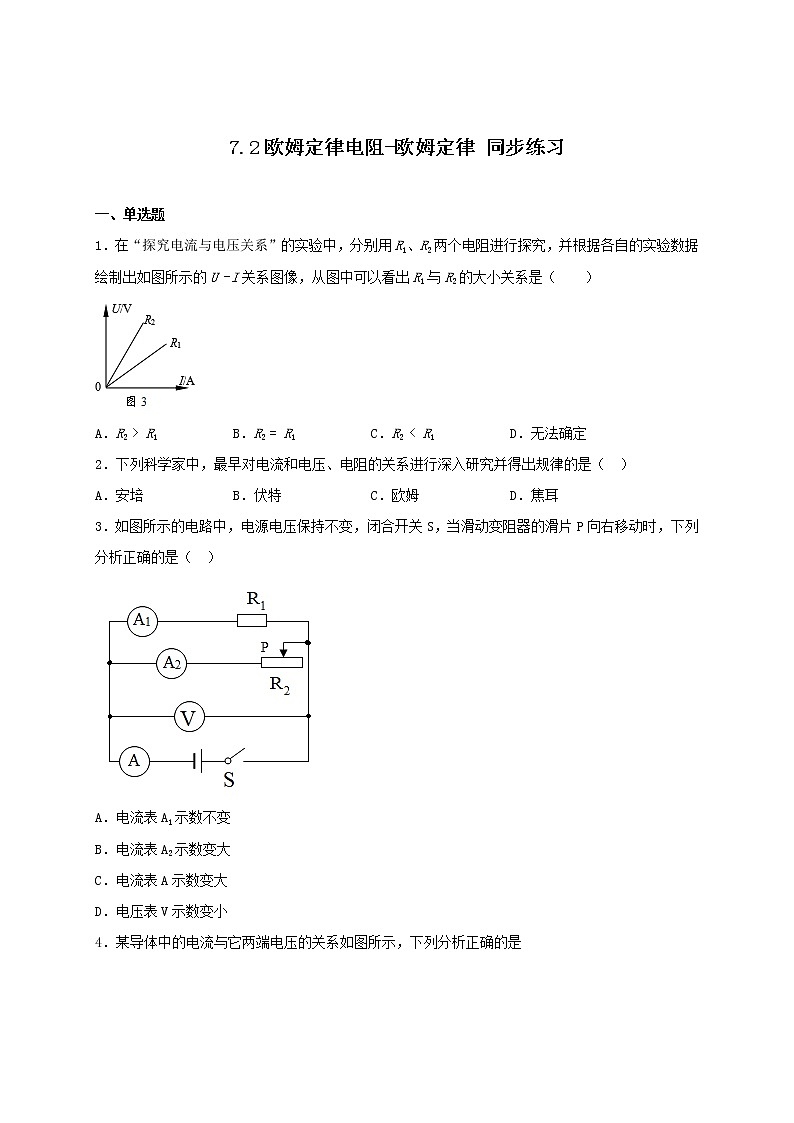

7.2欧姆定律电阻-欧姆定律 同步练习

一、单选题

1．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U -I关系图像，从图中可以看出R1与R2的大小关系是（　　）

A．R2 > R1 B．R2 = R1 C．R2 < R1 D．无法确定

2．下列科学家中，最早对电流和电压、电阻的关系进行深入研究并得出规律的是（  ）

A．安培 B．伏特 C．欧姆 D．焦耳

3．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列分析正确的是（  ）

A．电流表A1示数不变

B．电流表A2示数变大

C．电流表A示数变大

D．电压表V示数变小

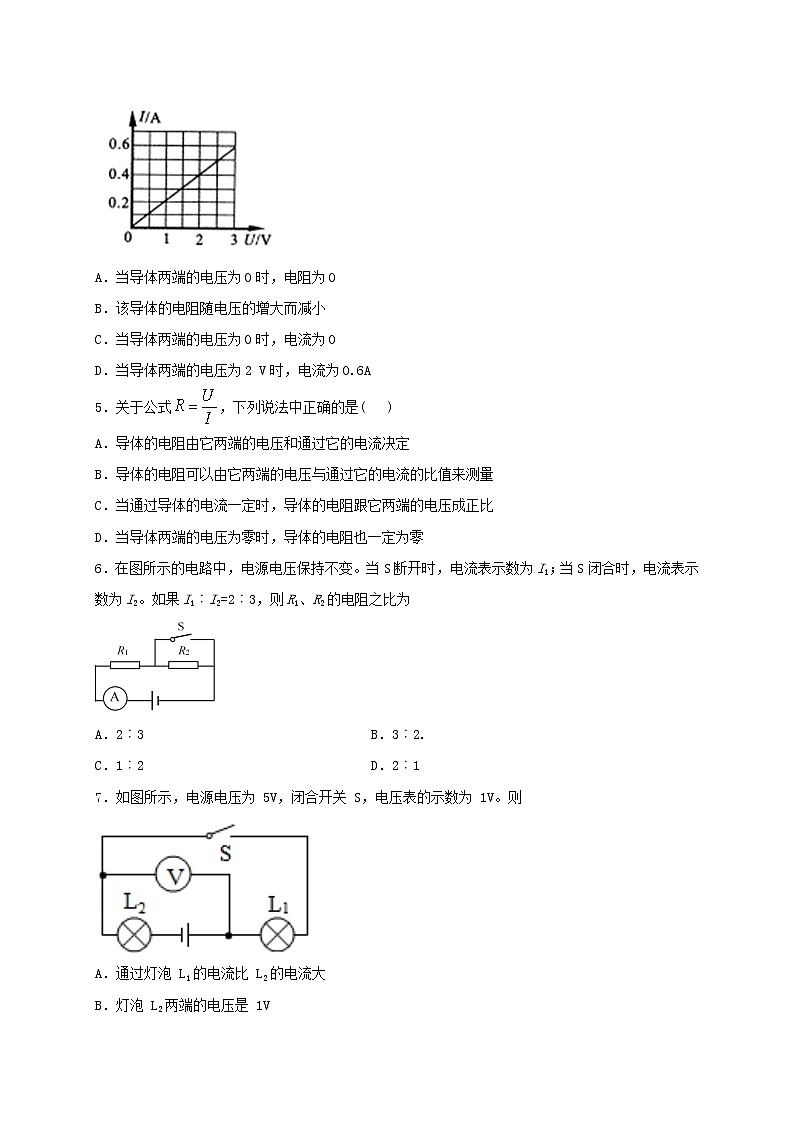

4．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是

A．当导体两端的电压为0时，电阻为0

B．该导体的电阻随电压的增大而减小

C．当导体两端的电压为0时，电流为0

D．当导体两端的电压为2 V时，电流为0.6A

5．关于公式，下列说法中正确的是(   )

A．导体的电阻由它两端的电压和通过它的电流决定

B．导体的电阻可以由它两端的电压与通过它的电流的比值来测量

C．当通过导体的电流一定时，导体的电阻跟它两端的电压成正比

D．当导体两端的电压为零时，导体的电阻也一定为零

6．在图所示的电路中，电源电压保持不变。当S断开时，电流表示数为I1；当S闭合时，电流表示数为I2。如果I1︰I2=2︰3，则R1、R2的电阻之比为

A．2︰3 B．3︰2.

C．1︰2 D．2︰1

7．如图所示，电源电压为 5V，闭合开关 S，电压表的示数为 1V。则

A．通过灯泡 L1的电流比 L2的电流大

B．灯泡 L2两端的电压是 1V

C．灯泡 L1和 L2的电阻之比是 4：1

D．若灯泡 L2灯丝烧断，电压表示数为零

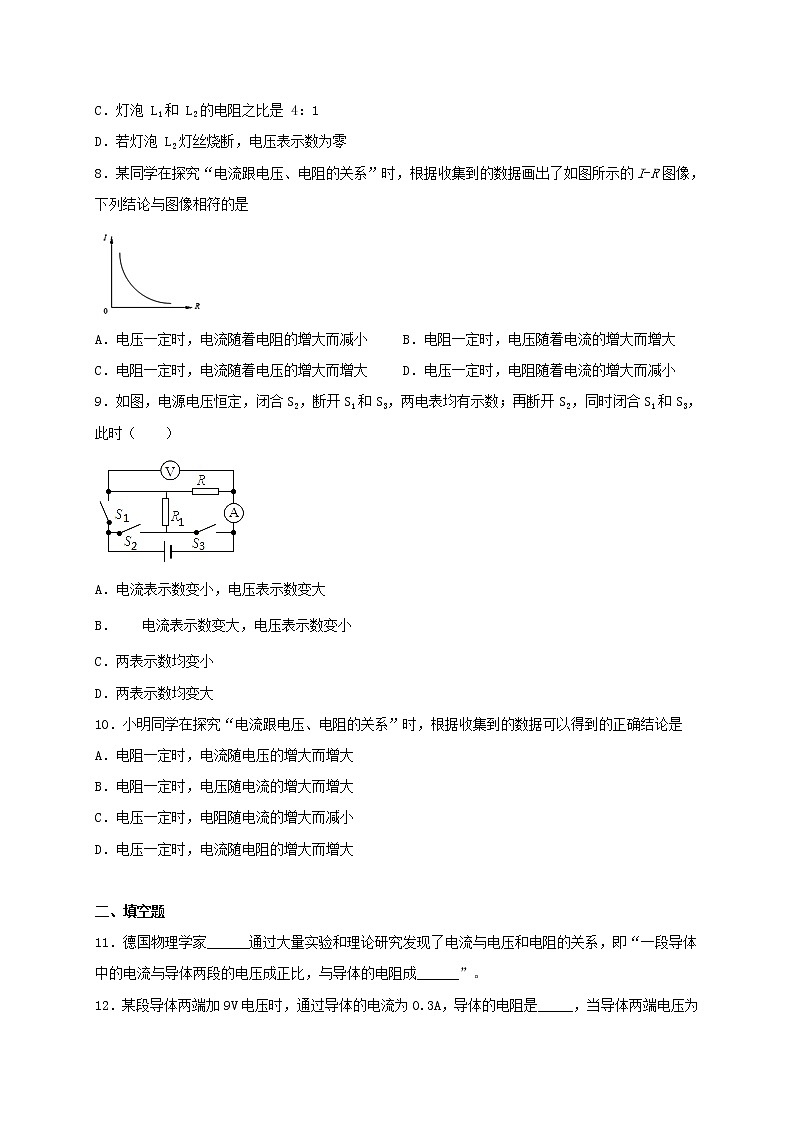

8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I-R图像，下列结论与图像相符的是

A．电压一定时，电流随着电阻的增大而减小     B．电阻一定时，电压随着电流的增大而增大

C．电阻一定时，电流随着电压的增大而增大     D．电压一定时，电阻随着电流的增大而减小

9．如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（    ）

A．电流表示数变小，电压表示数变大

B．电流表示数变大，电压表示数变小

C．两表示数均变小

D．两表示数均变大

10．小明同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据可以得到的正确结论是

A．电阻一定时，电流随电压的增大而增大

B．电阻一定时，电压随电流的增大而增大

C．电压一定时，电阻随电流的增大而减小

D．电压一定时，电流随电阻的增大而增大

二、填空题

11．德国物理学家______通过大量实验和理论研究发现了电流与电压和电阻的关系，即“一段导体中的电流与导体两段的电压成正比，与导体的电阻成______”。

12．某段导体两端加9V电压时，通过导体的电流为0.3A，导体的电阻是_____，当导体两端电压为8V时，导体的电阻是_______．

13．如图所示为通过A和B的两个电路元件中的电流与两端电压的关系的图象，由此可知元件________是定值电阻，它的阻值为________Ω．

14．如甲图所示的电路中，电源电压不变，R 1 为定值电阻．闭合开关S，将滑动变阻器R 2 的滑片P从a向b移动的过程中，电压表和电流表的示数变化情况如乙图所示，则电源电压为______ V，R 1 的阻值为 __Ω．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的___  点（选填“A”、“B”、“C”、“D”或“E”）．

15．在如图所示的电路中，电源电压保持不变，当开关S闭合，甲、乙两表为电压表时，两表的示数之比U甲：U乙=5：4，则R1：R2=_____；当开关S断开，甲、乙为电流表时，两表示数之比是I甲：I乙=_____．

三、计算题

16．通过一个电阻器的电流是0.4 A，电阻器的电阻是90 Ω，求它们两端的电压是________．

17．在如图所示的电路中，电源电压为3 V且保持不变，为阻值的定值电阻。闭合开关后，电压表的示数为，求：

（1）通过电阻的电流；

（2）电阻的阻值。

四、实验题

18．小明同学想探究“电流跟电阻的关系”，设计了如图甲所示的电路图（电源电压恒为6V）．

（1）根据小明设计的甲图，用铅笔连线将乙图的实物图连接完整．________

（2）小明将第一次实验得到的数据填入了表格中，然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑动变阻器的滑片P向________移动（A或B），直到____________为止．此时电流表的指针位置如图丙所示，请把测得的电流数值填入表．

（3）小明根据实验数据得到如下结论：电流与电阻成反比．请你对以上的探究过程做出评价，并写出两点评价意见：______________；______________．

19．小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡。

（1）为了完成研究还应选择的器材（填序号）____；理由是：_____________________。

（2）用笔划线完成如图.甲中的实物电路连接______（你所选的器材在图中用接线板代替），并使滑动变阻器接入电路的阻值最大。

（3）小明通过实验得出了下表（一）中的数据，请读出如图乙中两表的示数，记在表中最后一列的空格处___。

表（一）

（4）小丽通过实验得出了下表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。小明观察并检查了小丽所连接的电路后，告诉小丽…． 你认为原因可能是_______________________________。

表（二）

参考答案

1．A

2．C

3．A

4．C

5．B

6．D

7．D

8．A

9．D

10．A

11．欧姆    反比

12．30Ω  30Ω

13．A    5

14．6    10    B

15．1：4    1：5

16．36V

17．（1）0.2 A  （2）5 Ω

18．    B    电压表示数为4V    因为实验次数太少，存在很大的偶然性，应该多次测量才能得出普遍规律    在得出实验结论时，需要加上“电压一定”的条件

19．A小灯泡的电阻随温度而改变，不能控制电阻一定（或探究电流跟电压的关系时，应控制电阻不变）电压表并联在滑动变阻器两端了（或电压表测变阻器两端的电压）
