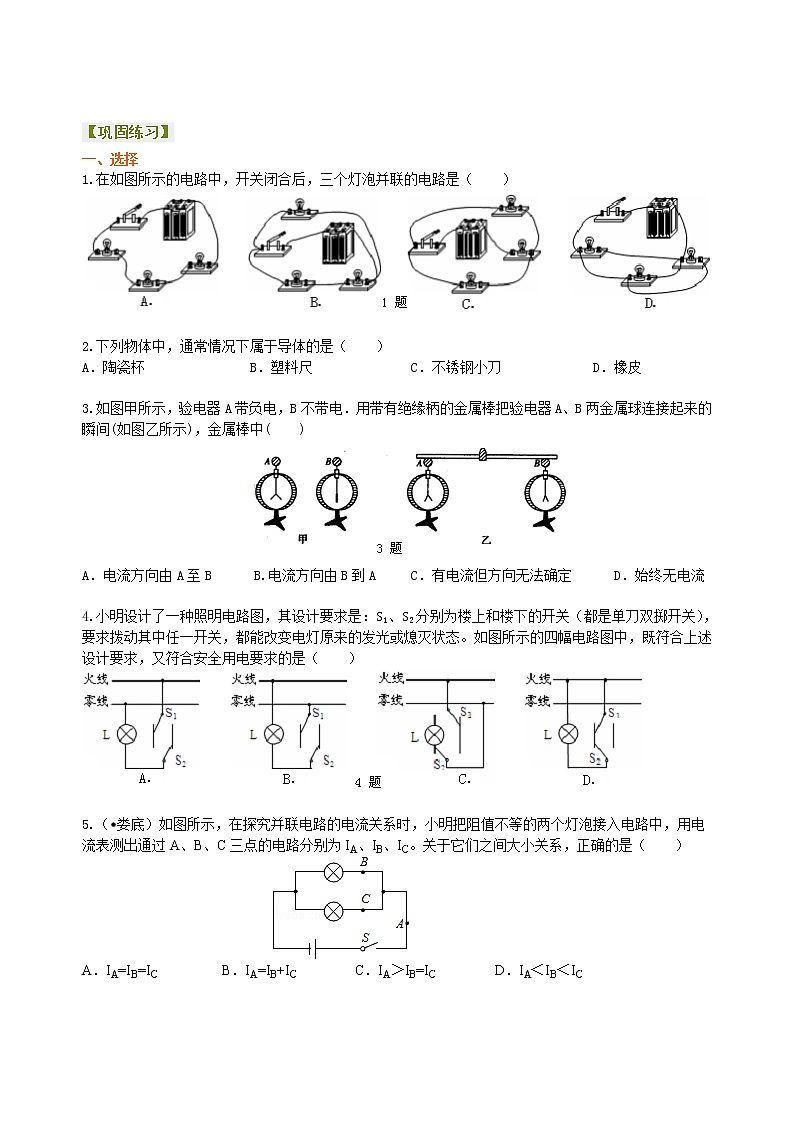

 【巩固练习】一、选择1.在如图所示的电路中，开关闭合后，三个灯泡并联的电路是（　　） 2.下列物体中，通常情况下属于导体的是（　　）A．陶瓷杯               B．塑料尺              C．不锈钢小刀             D．橡皮 3.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间(如图乙所示)，金属棒中(    )A．电流方向由A至B      B.电流方向由B到A     C．有电流但方向无法确定      D．始终无电流 4.小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。如图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　） 5.（•娄底）如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC。关于它们之间大小关系，正确的是（　　）A．IA=IB=IC         B．IA=IB+IC         C．IA＞IB=IC        D．IA＜IB＜IC  6.如图所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在下面的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（　　） 7.某同学在连接电流表的过程中，出现下列现象并及时加以处理，其中处理错误的是（　　）A．表针静止不动，表明电流表与被测电路并联；拆除全部导线、重新连接B．表针向右微转，没有超过表盘上的一个小格；换用能够测量较小的量程C．表针向右猛偏，超过表盘上的最大电流；换用能够测量较大的量程D．表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头 8.如图所示电路。下列说法正确的是  （　　）A．R1、R2、R3串联                  B．R2、R3并联，再与R1串联C．电流表A2测R3的电流           D．电流表A1测R1、R2并联的总电流 二、填空9. （•苏州）自然界只存在两种电荷，一种是正电荷，另一种是______电荷。当甲乙两个通草球出现如图所示情形时，若甲带正电，则乙带______电。 10.并联电路就是将用电器并列连接起来组成的电流路径，电流至少有________条通路 11.在宾馆的客房常常需要插卡用电，如图所示。房卡的作用是相当于一个        接在干路上，房间里的电灯、电视等用电器是       联的。某房客把断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，故障的原因是               。12.小明根据如图所示的甲、乙两电路图探究“串联电路合并联电路的电流关系”时，闭合开关后，得到：（1）图甲中a处电流0.22A，b处电流0.22A，则c处的电流为：         A；

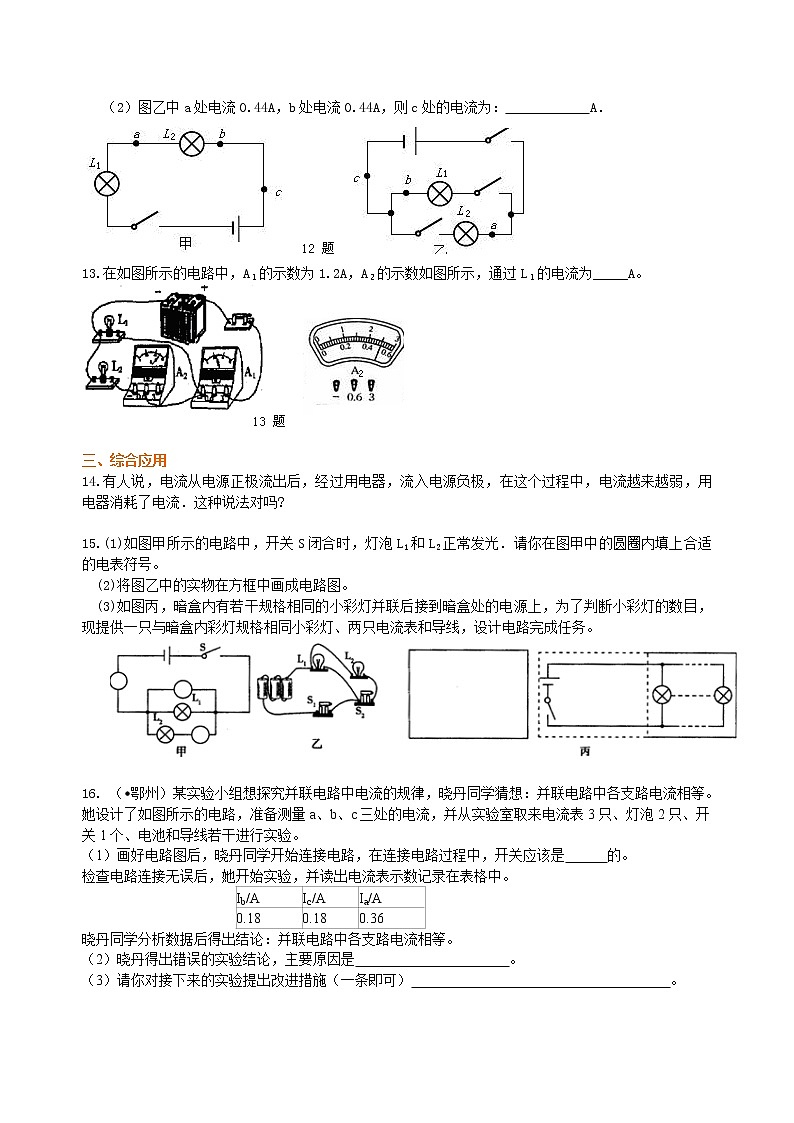

   （2）图乙中a处电流0.44A，b处电流0.44A，则c处的电流为：            A．
 13.在如图所示的电路中，A１的示数为1.2A，A２的示数如图所示，通过L１的电流为_____A。 三、综合应用14.有人说，电流从电源正极流出后，经过用电器，流入电源负极，在这个过程中，电流越来越弱，用电器消耗了电流．这种说法对吗? 15.(1)如图甲所示的电路中，开关S闭合时，灯泡L1和L2正常发光．请你在图甲中的圆圈内填上合适的电表符号。  (2)将图乙中的实物在方框中画成电路图。  (3)如图丙，暗盒内有若干规格相同的小彩灯并联后接到暗盒处的电源上，为了判断小彩灯的数目，现提供一只与暗盒内彩灯规格相同小彩灯、两只电流表和导线，设计电路完成任务。 16. （•鄂州）某实验小组想探究并联电路中电流的规律，晓丹同学猜想：并联电路中各支路电流相等。她设计了如图所示的电路，准备测量a、b、c三处的电流，并从实验室取来电流表3只、灯泡2只、开关1个、电池和导线若干进行实验。（1）画好电路图后，晓丹同学开始连接电路，在连接电路过程中，开关应该是　  　的。检查电路连接无误后，她开始实验，并读出电流表示数记录在表格中。Ib/AIc/AIa/A0.180.180.36晓丹同学分析数据后得出结论：并联电路中各支路电流相等。（2）晓丹得出错误的实验结论，主要原因是　                  　。（3）请你对接下来的实验提出改进措施（一条即可）　                                 　。（4）晓丹同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。造成这种现象的原因是　                                            　。 【答案与解析】一、选择1.【答案】D【解析】由图可知：A中的三个灯泡顺次连接，是串联电路，不符合题意；B中的两个灯泡串联连接后又与另外一个灯泡并联，是混联电路，不符合题意；C中的两个灯泡并联连接后又与另外一个灯泡串联，是混联电路，不符合题意；D中的灯泡都是并列连接在电源两端，故都为并联，符合题意。2.【答案】C【解析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等；因此只有不锈钢小刀是导体，其它三种是绝缘体。3.【答案】B【解析】因验电器A带负电，B不带电，将两者用带有绝缘柄的金属棒连在一起，负电荷(即电子)由A流向B，根据电流方向的规定：正电荷定向移动的方向规定为电流的方向，则负电荷移动的反方向即为电流的方向，故选B。4.【答案】A【解析】如图A，电路是断开的，灯泡不工作，当S1或S2移到另一端的触点，电路都是闭合电路，灯泡都能正常工作，并且开关接在了火线上，符合安全用电的要求；如图B，电路是断开的，灯泡不工作，当S1或S2移到另一端触点，电路都是闭合电路，灯泡都能正常工作，但是开关接在了零线上，不符合安全用电的要求；如图C，电路是断开的，灯泡不工作，当S1移到另一端触点，灯泡正常工作，但如果是S2移到另一端的触点，会造成电源的短路，烧坏电路，不符合安全用电的要求；如图D，电路是闭合电路，灯泡工作，当S1或S2移到另一端的触点，都能使电路断开，但是在此电路中灯泡和开关都接在了火线上，不符合安全用电的要求。5.【答案】B【解析】由图可知，为并联电路，A点在干路上，B、C两点在两条支路；并联电路电流的特点是：干路电流等于各支路电流之和，因此有IA=IB+IC；两个灯的阻值不相等，因此IB≠IC。6.【答案】C关门时，弹簧受压，此时灯泡不亮；开门时，弹簧恢复原状，开关与灯泡所在电路接通，灯泡亮；C中开关闭合，灯泡所在电路接通，因此符合题意。 7.【答案】A【解析】表针静止不动，说明电路某处断路，因此需要检查电路断路的位置，不用拆除全部导线；故A错误。表针向右微转，说明电流很小，需换用能够测量较小电流的量程；故B正确。表针向右猛偏，说明电流过大，需换用能够测量较大的量程；故C正确。表针向左反转，表明电流表两个接线柱接反；立即对调连接两接线柱的导线头；故D正确。8.【答案】D【解析】分析图可知，电流存在三条回路，所以R1、R2、R3并联。通过R1和R2的电流都通过A1，所以A1测R1和R2的总电流；通过R2和R3的电流都通过A2，所以A2测R2和R3的总电流。二、填空9.【答案】负；正10.【答案】两11.【答案】开关  并  插头处短路【解析】（1）房卡可以控制房间内的灯和插座，不插入插槽中，所有房间内的灯和插座都不工作，所以房卡相当于干路上的开关；（2）房间里的电灯、电视等用电器之间工作情况互不影响，所以它们之间是并联。（3）断开开关的台灯插头插入插座时，房间里其它电灯全部熄灭，保险丝熔断，说明电路中电流过大，发生短路现象，所以问题就在台灯的插头处短路。12.【答案】0.22 0.88【解析】图甲是串联电路，a、b、c三处电流相同，所以c处的电流Ic=Ia=Ib=0.22A；图乙是并联电路，a、b电流之和等于c处电流，所以c处电流Ic=Ia+Ib=0.44A+0.44A=0.88A。13.【答案】0.7【解析】分析电路可知，两个灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L2的电流，并联电路中干路电流大于支路电流，所以电流表A2的量程是0～0.6A，电流表A2的示数是0.5A。根据并联电路中电流规律：干路电流等于各个支路电流之和可得灯泡L2的电流是0.7A。三、综合应用14.【答案】这种说法不对。我们可以用实验验证。如图所示电路，将两只电流表A1、A2同时串联在电路的不同位置上，就会发现它们具有相同的示数，即I1＝I2。说明电流从电源的正极流出，经过用电器后，虽然消耗了电能，但电流的大小不变。【解析】对这一问题，我们可以对比水流来进行理解，水流推动水轮机的时候，每秒流入和流出水轮机的水量是相等的，水轮机只是消耗了水所具有的能量，而不是消耗了水本身，与水流类似，电流通过用电器时，只消耗了电荷所具有的电能，而不是消耗了电荷本身。当电流通过用电器时，电荷没有被消耗，电流也不会减弱。15.【答案】(1)如图甲所示  (2)如图乙所示 (3)如图丙所示【解析】(1)L1、L2能正常发光。因此干路上和L2支路上必是电流表，另一个则是电压表。(2)按照电流方向判断，L1与L2并联，S1在干路，S2控制L2。(3)因小彩灯的规格相同，则将两电流表和彩灯按如答案(3)图所示方式连接后，；即可得出小彩灯的数目。16.【答案】（1）断开；（2）选用相同规格的灯泡进行实验；（3）换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验；（4）灯丝的电阻随着温度的升高而增大。刚闭合开关时，灯丝的温度较低，电阻较小，电流较大；当灯泡发光后灯丝温度升高，电阻增大，电流减小【解析】解：（1）为保护电路安全，在连接电路过程中，开关应该是断开。（2）两灯泡并联，灯泡两端电压相同，通过灯泡的电流相等，这说明所选用的灯泡规格相同，从而得出了错误的结论，为得出普遍结论，应采用不同规格的灯泡进行实验（3）为得出普遍结论，换用不同规格的灯泡进行实验，且在电路中接入滑动变阻器或改变电源电压进行多次实验。（4）灯丝的电阻随着温度的升高而增大，刚闭合开关时，灯丝的温度较低，电阻较小，电流较大，电流表指针偏角较大；当灯泡发光后灯丝温度升高，电阻增大，电路电流减小，电流表示数减小，最后达到稳定。
