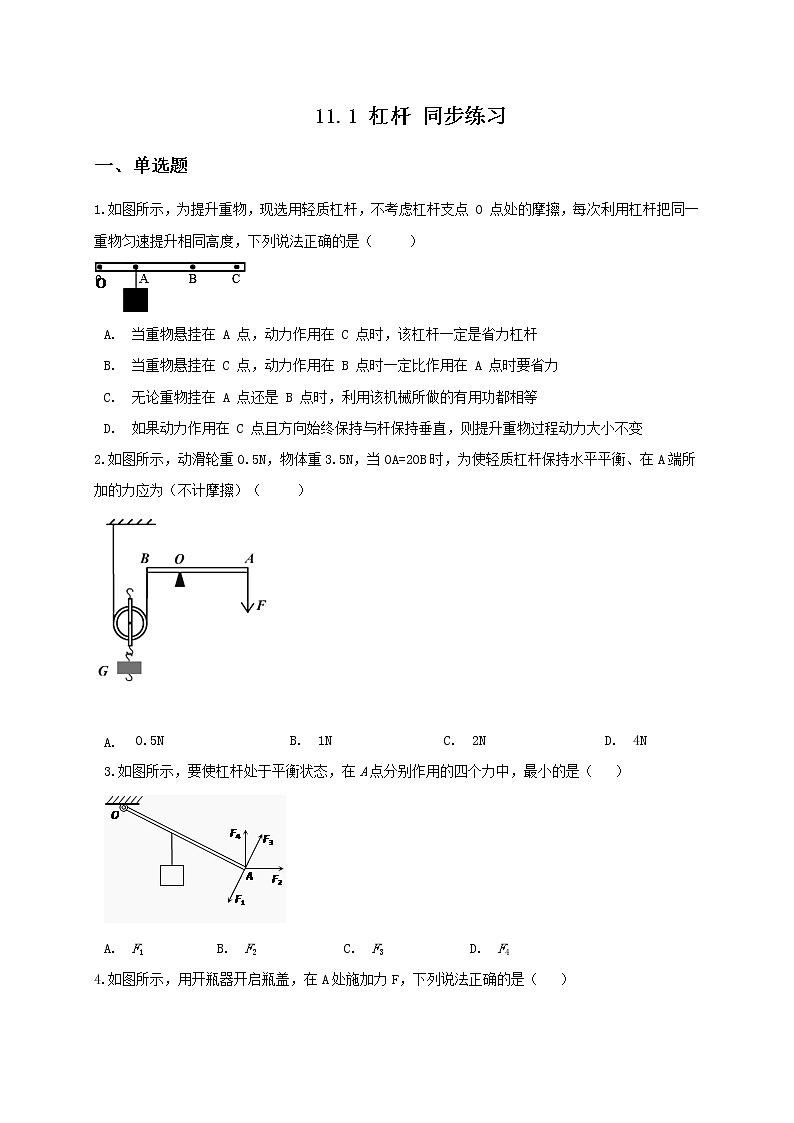

11.1 杠杆 同步练习一、单选题1.如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点 O 点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是（   ）A. 当重物悬挂在 A 点，动力作用在 C 点时，该杠杆一定是省力杠杆
B. 当重物悬挂在 C 点，动力作用在 B 点时一定比作用在 A 点时要省力
C. 无论重物挂在 A 点还是 B 点时，利用该机械所做的有用功都相等

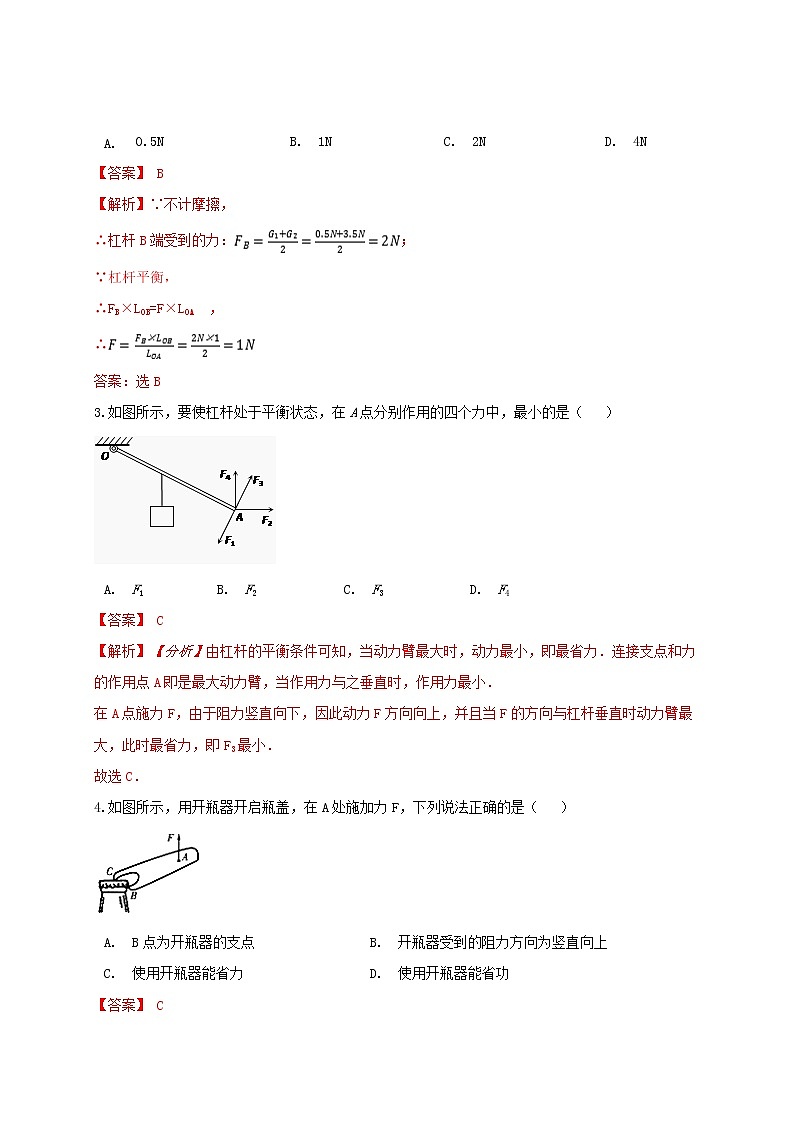

D. 如果动力作用在 C 点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变2.如图所示，动滑轮重0.5N，物体重3.5N，当OA=2OB时，为使轻质杠杆保持水平平衡、在A端所加的力应为（不计摩擦）（   ）
   0.5N 　             B. 1N        C. 2N　            D. 4N
3.如图所示，要使杠杆处于平衡状态，在A点分别作用的四个力中，最小的是（   ）

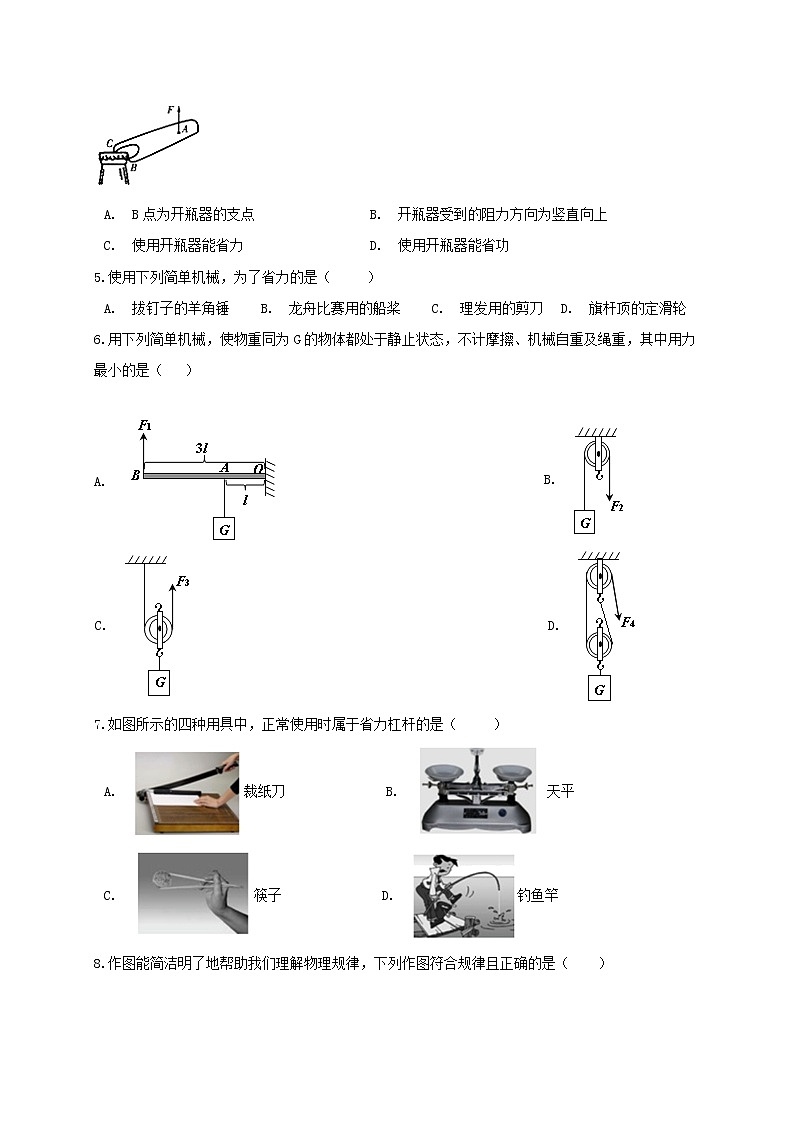

 A. F1     B. F2      C. F3      D. F44.如图所示，用开瓶器开启瓶盖，在A处施加力F，下列说法正确的是（  ）A. B点为开瓶器的支点        B. 开瓶器受到的阻力方向为竖直向上

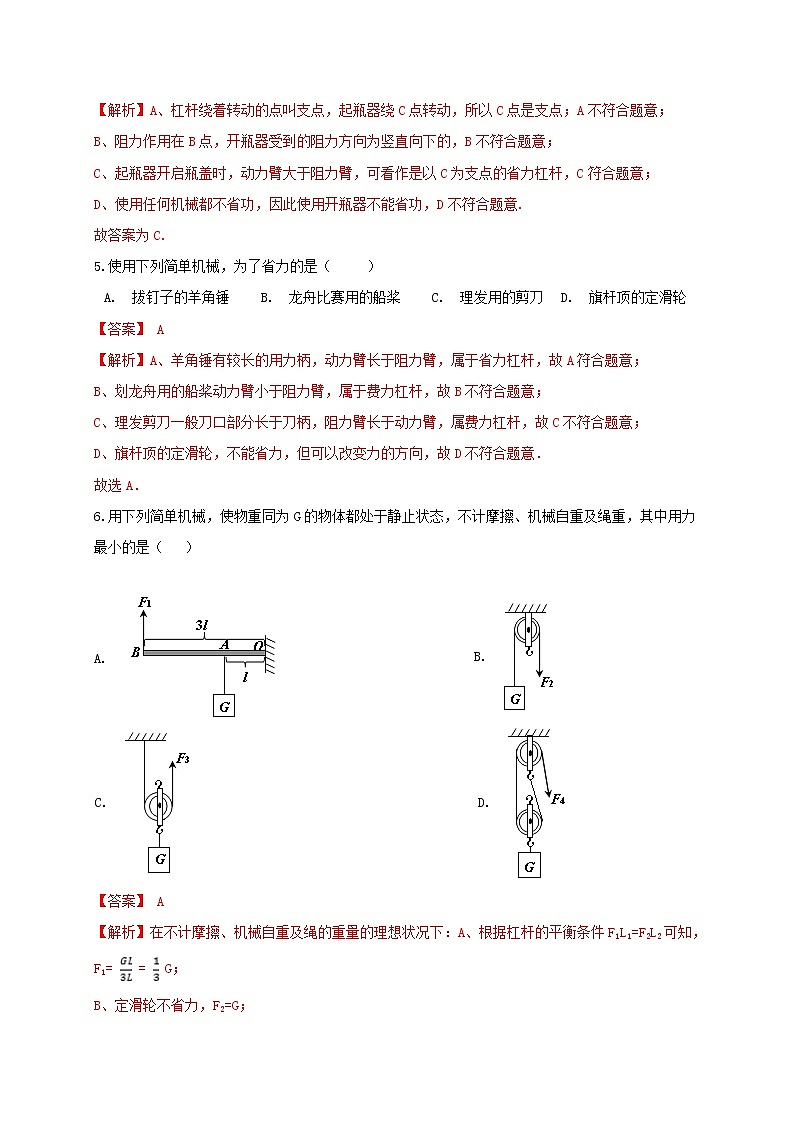

C. 使用开瓶器能省力         D. 使用开瓶器能省功5.使用下列简单机械，为了省力的是（   ）            A. 拔钉子的羊角锤  B. 龙舟比赛用的船桨  C. 理发用的剪刀 D. 旗杆顶的定滑轮6.用下列简单机械，使物重同为G的物体都处于静止状态，不计摩擦、机械自重及绳重，其中用力最小的是（  ）                      B.      C.                                 D. 7.如图所示的四种用具中，正常使用时属于省力杠杆的是（   ）            A. 裁纸刀       B. 天平
C. 筷子       D. 钓鱼竿 8.作图能简洁明了地帮助我们理解物理规律，下列作图符合规律且正确的是（　　）A. 表示物体AB在平面镜中成倒立等大的虚像
B. 表示在力的作用下处于平衡状态的杠杆，力F1的力臂为L1
C. 表示在凸透镜成像中，当物距大于2倍焦距时，成倒立缩小的实像
D. 表示猴子在竖直向上爬竹竿的过程中，所受重力G和摩擦力f的示意图 二、填空题9.如图，水平地面放一两端粗细不同的长杆AB，其重心为O，OA：OB＝2：1，用竖直向上的力FA将长杆一端A微微抬离地面，FA为100N，长杆AB所受重力为________N，用竖直向上的力FB将长杆的另一端B微微抬离地面，FB为________N。   10.物理知识在生活中有广泛的应用，如图：  ①图甲，工人在铺设电缆时，要在转弯处安装一组导向轮，这组导向轮属于________（选填“动滑轮”或“定滑轮”）②图乙，尖嘴钳是常用的电工工具，刀刃部分靠近转动轴，这是为了减小________（选填“动力”、“阻力”、“动力臂”或“阻力臂”），从而在使用时更加省力．③洗手池的下水管道常常做成如图丙所示的弯管，图中虚线框内部分弯管是利用物理模型________的原理来设计的．11.如图所示，人在踮起脚时，人脚可以看成一个杠杆，其支点是 ________填“脚后跟”或“脚掌与地面接触的地方”)，这是一个________杠杆。   12.如图，OA为长2m的轻杆，与固定在竖直墙面上的光滑转轴相连接。将一重为30N的物体用轻绳拴在OA的中点B处，用垂直于OA的力F拉住轻杆，静止在图示位置，则F=________N。   13.如图所示的杠杆是________杠杆(选填“省力”或“费力”)。图中O为支点，F1的力臂为l1  ， F2的力臂为l2  ， 当杠杆平衡时，F1与F2定量的关系式为________。
 14.天平、杆秤和台秤都是测量质量的工具，它们都是依据________原理制成的，天平是支点在中间的杠杆，它的________和________相等，杆秤和台秤的________和________不相等．天平平衡时，盘中砝码的重力与被测物体受到的重力________，所以它们的________相等．    15.一根金属棒AB置于水平地面上，今通过弹簧测力计竖直地将棒的右端B缓慢拉起，如图甲．在此过程中，弹簧测力计对棒所做的功W与B端离开地面的高度x的关系如图乙．在B端拉起的过程中，当x=0.6m时，测力计的示数为F=________N，金属棒的重心到A端的距离为________ m．   三、作图题16.如图所示，一群人正在利用自拍杆用手机进行自拍．自拍杆可以看成一个杠杆（0为支点），请你在图中画出阻力F2的力臂L2  ， 并画出施加在A点的最小动力．  17.如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需的最小力的示意图．  18.画出使杠杆AB在图示位置静止时，需在某一点加一个力F，要使这个力F最小，请在图上画出F的示意图，并用大括号标明它的力臂l。
